数电试卷和答案

  • 格式：doc
  • 大小：339.05 KB
  • 文档页数：8

1 电子线路分析与实践2期末复习辅导 2010年10月 练习题 一、填空题 1.(11011)2 =（__27 ______）10

2.8421BCD码的1000相当于十进制的数值 8 。

3．格雷码特点是任意两个相邻的代码中有_循环______位二进制数位不同。 4．逻辑函数的反演规则指出，对于任意一个函数F，如果将式中所有的___与或______互换，_____0、1____互换，___原变量、反变量______互换，就得到F的反函数F。 5．二极管的单向导电性是外加正向电压时 导通 ，外加反向电压时 截止 。 6．晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。 7．TTL三态门的输出有三种状态：高电平、低电平和 高阻 状态。 8. 集 电极开路门的英文缩写为 oc 门，工作时必须外加 上拉电阻 和电源 。 9．一个2线－4线译码器，其输入端的数目与输出端数目相比较，后者较 多 。 10． 输出n位代码的二进制编码器，一般有 __2n________个输入信号端。 11．全加器是指能实现两个加数和__(低位)进位信号__________三数相加的算术运算逻辑电路。 12．时序逻辑电路的输出不仅与 当前输入状态 有关，而且与 输出的原始状态 有关。

13．与非门构成的基本RS 锁存器的特征方程是 S+ nQR ，约束条件是 RS=0 。 14．时序逻辑电路中，按照触发器的状态是否同时发生变化可分为同步时序电路 和 异 步时序电路 。 15．JK触发器当J=K=_1_______时，触发器Qn+1=Qn。 16．用555定时器构成的多谐振荡器，若充放电回路中有电阻、电容，则该多谐振荡器形成的脉冲周期T__0．7(R1+2R2)C __________。 17．A/D转换需要经过 采样 、 量化 、编码 和 保持 四个步骤。 18．根据D/A转换器分辨率计算方法，4位D/A转换器的分辨率为 6.7% 。 19．DAC的转换精度包括 分辨率 和 转换误差 。 20．为使采样输出信号不失真地代表输入模拟信号，采样频率fs和输入模拟信号的最高频率fimax的关系是 fs≥2fimax

。 21．在A/D转换时，将一个时间上连续变化的模拟量转换为时间上离散的模拟量的过程称采样 。 22．在A/D转换中，用二进制码表示指定离散电平的过程称为 量化 。 23．CPLD的含义是 复杂可编程逻辑器件 。 24．MAX+PLUSⅡ中用于仿真文件的编辑器是 波形编辑器 。 2

25．MAX+PLUSⅡ中采用图形编辑器设计时的后缀名为 .gdf 。 26．在MAX+PLUSⅡ集成环境下，为图形文件产生一个元件符号的主要用途是

被高层次电路设计调用 。 27．VHDL语言中， 实体 定义设计的输入输出端口。 28． STD库 是VHDL语言的标准库，包含了VHDL语言中的标准包集合。 29．VHDL语言程序中，关键字实体的英文是 ．entity 。 30．VHDL语言程序中，关键字结构体的英文是 ．Architecture 。 31．VHDL语言程序保存时的文件名必须与 实体名 相同。 32．F<=(A AND B)OR(NOT A AND NOT B)运算的结果是 同或 。 33．VHDL语言中，逻辑操作符“NXOR”的功能是 同或

。

1．27 2．8 3．循环 一 4．与或运算 0、1 原变量、反变量； 5．导通 截止； 6．饱和 截止； 7．高阻 8．OC 上拉电阻 电源 9．多 10．2n； 11．(低位)进位信号； 12. 当前输入状态 输出的原始状态

13．S+ nQR RS=0 14. 同步时序电路 异步时序电路 15．1；16．0．7(R1+2R2)C 17．采样 保持 量化 编码 18． 6.7% 19．分辨率、转换误差 20．fs≥2fimax 21．采样 22．量化 23．复杂可编程逻辑器件 24．波形编辑器 25．.gdf 26．被高层次电路设计调用 27．实体 28．STD库 29．entity 30．Architecture

二、选择题 1. 十进制数85转换为二进制数为（ ） A．1001011 B．1010011 C．1100101 D．1010101 2. 二进制数11011转换为十进制数为（ ） A．32 B．27 C．64 D．128 4. 8421BCD码110011．001表示十进制为（ ） A．33.2 B．51.0125 C．63.2 D．51.2 5．在下列一组数中，与2)111001(相等的数是（ ）

A．16)34( B．（65）8 C． 10)57( 6．下列数码均代表十进制数6，其中按余3码编码的是( ) A．0110； B． 1100； C．1001 7． “异或”逻辑与以下哪种逻辑是非的关系( ) A．“与”逻辑 B．“或”逻辑 C． “同或”逻辑

8． cbcbF1与cbbcF2两函数的关系为( ) 3

A． 相同 B．对偶 C．反函数 9. n个变量，有多少个最小项( ) A．2n B．2n C．n 10. 利用三极管的截止状态和什么状态实现开关电路的断开和接通（ ） A．放大状态 B．击穿状态 C．饱和状态 D． 导通状态 11. TTL门电路是采用以下什么设计的门电路（ ） A．双极型三极管 B．单极型MOS管 C．二极管 D．三态门 14.逻辑电路的分析任务是（ ） A．给定功能，通过一定的步骤设计出电路 B．研究电路的可靠性 C．研究电路如何提高速度 D．给定电路，通过一定的步骤说明电路的功能 15.组合逻辑电路不含有（ ） A．记忆能力的器件 B．门电路和触发器 C．门电路 D．运算器 16. 常用的一种3-8线译码器是（ ） A．74148 B．74138 C．7448 D．74151 17.74138是（ ） A．时序逻辑器件 B．组合逻辑器件 C．定时器件 D．整形器件 18.共阳型七段数码管各段点亮需要( ) A．高电平 B．接电源 C．低电平 D．接公共端 19. 由门电路组成的全加器是 ( ) A．时序逻辑器件 B．组合逻辑器件 C．脉冲逻辑器件 D．以上答案都不正确 20. TTL门电路的工作电源一般是（ ） A．25 v B．+5V C．3V—18V 22.输入100Hz脉冲信号，要获得10HZ的输出脉冲信号需要用多少进制计数器实现（ ） A．100进制 B．10进制 C． 50进制 D．5进制 23.时序逻辑电路设计的任务是（ ） A．给定功能，通过一定的步骤设计出时序电路 B．研究电路的可靠性 C．研究电路如何提高速度 D．给定电路，通过一定的步骤说明电路的功能 24.计数器是（ ） A．时序逻辑器件 B．组合逻辑器件 C．定时器件 D．整形器件 25.以下何种电路具有记忆能力（ ） A．门电路 B．组合逻辑电路 C．时序逻辑电路 D．多谐振荡电路 26.时序逻辑电路一般可以分两类，即（ ） A．组合逻辑电路和时序逻辑电路 B．门电路和触发器 C．同步型和异步型 D．模拟电路和数字电路 28．时序逻辑电路通常由门电路和（ ）组成。 A． 存储电路 B．寄存器 C．译码器 29.利用定时器555可以设计实现（ ） A．全加器 B．多谐振荡器 C．寄存器 D．译码器 三、判断题 1.8421BCD码是二——十进制码。（ ） 2.与逻辑是至少一个条件具备事件就发生的逻辑 。( ) 3.L等于A和B的异或，其表达式是L=A+B。( ) 4.“同或”逻辑功能是两个输入变量A、B相同时，输出为1；A、B不同时，输出为0。( ) 6.三态与非门的三个输出状态分别是高电平、低电平和接地状态。（ ） 4

7.OC门实现“线与”时必须要加上拉电阻。（ ） 8.74LS是TTL低功耗肖特基系列产品。（ ） 9.实现两个一位二进制相加产生和数及进位数的电路称为全加器。（ ） 10.实现两个一位二进制数和低位进位数相加产生和数及进位数的电路称为半加器。( ) 11.译码器的输入端是特定的输入信号，输出端是二进制代码。（ ） 13.基本RS触发器具有“不定”问题。( ) 14.JK触发器有保持功能，但无翻转功能。（ ） 15.逻辑器件74161是集成寄存器。（ ） 16.计数器不能作为分频器。（ ） 17.对于TTL门电路来说，如果输入端悬空即代表输入低电平。（ ） 18.ADC是将数字信号转换成模拟信号的转换电路。（ ） 19.集成D/A转换器中，集成度是描述其性能参数的重要指标之一。（ ） 20.D/A转换器的位数越多，转换精度越高。（ ） 21.双积分型A/D转换器的转换精度高、抗干扰能力强，因此常用于数字式仪表中。（ ） 22.某CD音乐的频率范围是0.02~20.0KHz，A/D转换进行采样时，则采样频率可选择50.7KHz。（ ） 23.建立图形编辑文件时，保存的路径可以包含中文名。（ ） 24.相比FPGA，CPLD的单元数目多。（ ） 25.相比FPGA，CPLD的单元功能强。（ ） 四、分析、设计、化简题 （一）将下列逻辑函数化简成最简与或表达式。 （1）ADAABDABF1 ），，，，，，，1513875410(),,,(2mDCBAF

（2）CBACCBAF1 ），，，，，，，15131087520(),,,(2mDCBAF （二）SSI逻辑电路的分析 1.分析组合逻辑电路图，写出F的逻辑函数表达式。

2．分析下图，试写出F的表达式，并说明逻辑电路的功能。 1 & ≥1 1 & A B F1 F2 F3 ≥1 =1 & EN A B

C F

合集下载

大学数电考试及答案

大学数电考试及答案

大学数电考试及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，基本的逻辑运算有（）。

A. 与、或、非B. 与、或、异或C. 与、或、非、异或D. 与、或、非、同或答案：A2. 一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点（）。

A. 输出仅取决于当前输入B. 输出与输入之间存在时延C. 电路中没有记忆元件D. 输出状态随输入状态的变化而变化答案：B4. 一个4位二进制计数器可以计数的最大值是（）。

A. 15B. 16C. 8D. 7答案：B5. 一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的反相D. Q=D的延迟答案：A6. 以下哪个不是时序逻辑电路的特点（）。

A. 输出不仅取决于当前输入，还取决于电路状态B. 电路中包含记忆元件C. 输出状态随输入状态的变化而变化D. 输出与输入之间存在时延答案：C7. 一个3线-8线译码器的输入线数是（）。

A. 3B. 4C. 5D. 6答案：A8. 一个8位A/D转换器的分辨率是（）。

A. 1/256B. 1/128C. 1/64D. 1/512答案：A9. 以下哪个不是数字电路的优点（）。

A. 高抗干扰性B. 高稳定性C. 低功耗D. 易于集成答案：C10. 以下哪个是JK触发器的特性方程（）。

A. Q' = J + K'B. Q' = JQ + K'Q'C. Q' = JQ + KQD. Q' = J + K答案：B二、填空题（每题2分，共20分）11. 在数字电路中，逻辑“1”通常表示为电压______，逻辑“0”通常表示为电压______。

答案：高电平；低电平12. 一个4位二进制计数器的计数范围是从______到______。

答案：0000；111113. 一个3线-8线译码器的输出线数是______。

数电试题册及答案

数电试题册及答案

数电试题册及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算答案：A2. 下列哪个不是数字电路的特点？（）A. 高速性B. 稳定性C. 可编程性D. 模拟性答案：D3. 一个D触发器的初始状态为0，输入D=1，时钟脉冲上升沿到来时，输出Q的状态是（）。

A. 0B. 1C. 不确定D. 保持不变答案：B4. 在逻辑门电路中，输出为高电平的输入条件是（）。

A. 与门：所有输入都为高电平B. 或门：至少一个输入为高电平C. 非门：输入为低电平D. 以上都是答案：D5. 下列哪个逻辑表达式表示的是“与非”运算？（）A. ABB. A+BC. A·BD. A+B+C答案：C6. 一个4位二进制计数器，其计数范围是（）。

A. 0到7B. 0到15C. 0到31D. 0到255答案：B7. 在数字电路中，通常使用（）来表示逻辑0。

A. 高电平B. 低电平C. 脉冲D. 振荡答案：B8. 一个逻辑门的输入端悬空时，其输出状态是（）。

A. 确定的B. 不确定的C. 高阻态D. 随机的答案：B9. 一个简单的数字电路系统，其输出只取决于（）。

A. 当前输入B. 当前输入和输出C. 历史输入D. 历史输入和输出答案：A10. 在数字电路中，一个稳定的系统必须满足（）。

A. 线性B. 时序C. 非线性D. 非时序答案：B二、填空题（每题2分，共20分）1. 一个3-8译码器可以将3位二进制数译码成______个输出。

答案：82. 在数字电路中，一个稳定系统的输出不应依赖于______。

答案：历史状态3. 一个简单的触发器可以存储______位二进制信息。

答案：14. 一个4位二进制计数器可以计数到______。

答案：155. 在数字电路中，一个逻辑门的输入端悬空时，其输出状态是______。

答案：不确定的6. 一个D触发器的输出Q与输入D的关系是______。

数电考试题及答案

数电考试题及答案

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算通常使用哪种逻辑门来实现？A. 非门B. 或门C. 与门D. 异或门答案：C2. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A3. 下列哪种类型的门电路可以实现逻辑“或非”运算？A. 与门B. 或门C. 非门D. 异或门答案：B4. 在数字电路中，一个D触发器的输出Q在时钟脉冲的上升沿时如何变化？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B5. 一个4位二进制计数器可以计数到的最大数值是多少？A. 15B. 16C. 255D. 256答案：B6. 在数字电路中，逻辑“异或”运算通常使用哪种逻辑门来实现？A. 与门B. 或门C. 异或门D. 与非门答案：C7. 一个JK触发器在J=0，K=1时的输出Q的状态是什么？A. 保持不变B. 翻转状态C. 变为0D. 变为1答案：B8. 一个3线到8线译码器可以产生多少个不同的输出？A. 3B. 8C. 27D. 64答案：B9. 在数字电路中，一个锁存器和一个触发器的主要区别是什么？A. 锁存器可以同步操作，触发器不能B. 触发器可以同步操作，锁存器不能C. 锁存器和触发器没有区别D. 锁存器和触发器都可以异步操作答案：B10. 一个8位寄存器可以存储的最大数值是多少？A. 255B. 256C. 511D. 512答案：A二、填空题（每空1分，共10分）1. 在数字电路中，逻辑“非”运算通常使用______门来实现。

答案：非2. 一个2位二进制计数器可以计数到的最大数值是______。

答案：33. 如果一个触发器的当前状态是1，并且接收到一个时钟脉冲，那么在没有其他输入的情况下，触发器的下一个状态将是______。

答案：14. 一个4线到16线译码器的输出线数量是______。

答案：165. 在数字电路中，一个D触发器的输出Q在时钟脉冲的下降沿时______。

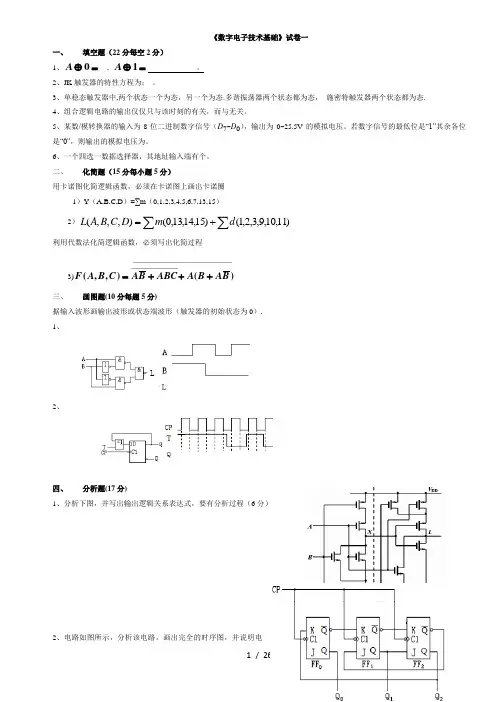

(完整版)数电试题及标准答案(五套)。
