一、原理图的绘制：

1、建立一个project：

打开Design capture → project → new →指定project名和project路径→新建一个project → project/settings：

●Central library：指定该project的库文件路径并选择库的类型；

●Design：指定各种设计文件存放路径，最下面一行“Absorb

instanse data into

……”处于选中（打勾）状态，执行“Forward Annotation”时CDB会重

新生成（否则需要cdb complier生成cdb）；如果block很多时，不要选；

●File locations：配置文件管理；

●Libraries：指定Central library后，不用管这里；

2、file → new →选择“schematic”：新建一个原理图；

3、改变原理图尺寸大小：

● Place →symbol →选择border →选择期望的尺寸→放在坐标（0，0）处；

●view → select filter →点击“select all”→点击原理图中原有的边框→选中并

删除→ select filter中点击“reset”（把不可选的东西去掉）；

说明：编辑原理图设计时间、版本等信息也要先选中再编辑；

4、设置库属性和pcb的一些特性（一定要在进行设计前完成）：

Library manage → edit → property verification →选择原理仿真、热仿真等；

Library manage →setup →setup parameters →（一般只能看）

5、画原理图：

● project →global signals：定义电源网络（net）；

● Verify →compile CDB →package design →进入expendition pcb

altium designer 画元器件封装的方法

摘要：

1.Altium Designer 简介

2.绘制元器件封装的步骤

2.1 新建 PCB 库

2.2 设置网格间距

2.3 放置焊盘

2.4 设置焊盘参数

2.5 开始绘制元器件封装

3.注意事项

4.总结

正文：

Altium Designer 是一款功能强大的电子产品开发系统，它集成了原理图设计、电路仿真、PCB 绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术。在使用 Altium Designer 绘制元器件封装时，可以按照以下步骤进行：

1.新建 PCB 库：在软件界面的右侧点击 Libraries 选项卡，弹出

Libraries 窗口。点击上方 Libraries 按钮，再弹出的窗口中点击 Install，选择已存储的元件库并打开。

2.设置网格间距：在设计界面中，使用快捷键 "G" 设置网格间距。此外，也可以在设计过程中灵活设置，使用快捷键 "Ctrl+Q" 在 Mil 与 MM 单位间切换。

3.放置焊盘：使用快捷键 "PP" 放置焊盘。

4.设置焊盘参数：按 Tab 键设置焊盘，使用快捷键 "Ctrl+Q" 在 Mil 与

MM 单位间切换。需要注意的是，如果要进行手工焊接，焊盘长度 L 一般需要比封装手册上的设计大 1-1.5mm，以便于手工焊接。

5.开始绘制元器件封装：在设置好焊盘后，根据元器件的形状和尺寸，使用 Altium Designer 提供的工具绘制元器件的封装。

在绘制元器件封装时，还有一些注意事项：

1.确保元器件封装的尺寸和形状符合实际需求。

2.考虑元器件封装的散热性能和可靠性。

3.参考封装手册中的设计规范，确保封装符合相关标准。

总之，掌握 Altium Designer 绘制元器件封装的方法，可以帮助设计者更高效地进行电路设计。

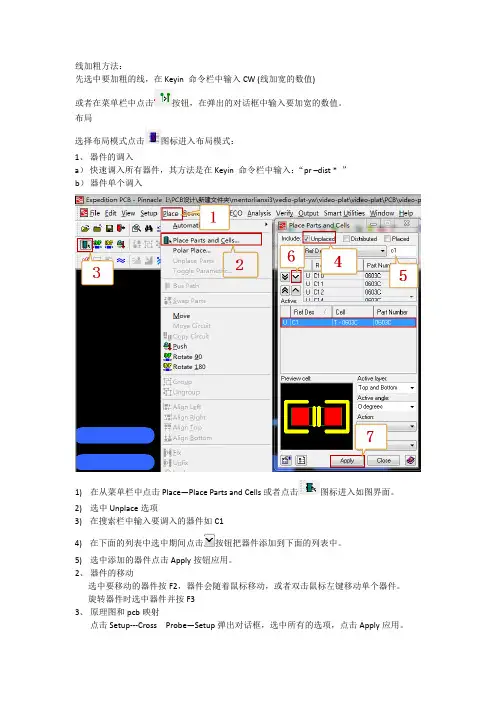

 线加粗方法：

先选中要加粗的线，在Keyin 命令栏中输入CW (线加宽的数值) 或者在菜单栏中点击按钮，在弹出的对话框中输入要加宽的数值。

布局 选择布局模式点击图标进入布局模式：

1、 器件的调入

a） 快速调入所有器件，其方法是在Keyin 命令栏中输入：“pr –dist * ”

b） 器件单个调入

1) 在从菜单栏中点击Place—Place Parts and Cells或者点击图标进入如图界面。

2) 选中Unplace选项

3) 在搜索栏中输入要调入的器件如C1

4) 在下面的列表中选中期间点击按钮把器件添加到下面的列表中。

5) 选中添加的器件点击Apply按钮应用。

2、 器件的移动

选中要移动的器件按F2，器件会随着鼠标移动，或者双击鼠标左键移动单个器件。

旋转器件时选中器件并按F3

3、 原理图和pcb映射

点击Setup‐‐‐Cross Probe—Setup弹出对话框，选中所有的选项，点击Apply应用。

 然后进入Setup ‐‐‐ Design Entry 打开原理图，选择器件，pcb中对应的器件将会高亮并

伴随鼠标移动。

4、 器件对其齐

（a） （b）

1) 选中要对其的器件，选择菜单栏中器件对齐命令，从左到右依次是左对齐、右对齐、

上对齐、下对齐。如图(a)所示。

2) 选择右对齐命令，器件就会右对齐如图（b）所示。其它的对齐方式一样，这里就

不在叙述。

5、 器件Group

 1) 选择要添加成一组的器件

2) 点击Group图标，将器件变为一组

3) 取消Group 选择要取消的器件，点击UnGroup取消。

6、 查看PIN数

1) Output‐‐‐Design Statu 弹出文本框，查看pcb的PIN数

2) 或者点击菜单栏中的按钮弹出文本框，查看pcb的PIN数。

7、 铺铜设置

 1) 选择绘图模式

2) 在Properties Type 下拉列表中选择Plane Shape

1、 part editor中：

component properties：

Type：Misc

Partmeter Value＝Descripion出BOM的时候的描述

RANGE：金膜电阻/排阻/集成电路。。。出BOM的时候的物料名称

M：SMT/插机（DIP）出BOM时候的封装

Value：方便放置元件的时候查找

2、如果有PCB封装，可以把PCB的封装导出到另外的一个库里：

Setup－library service，在export to中选上目标库，ok

3、 设置room：

Design capture中select filter：只选择symbols，然后在原理图中框选相关元件，再点place

text－type－room－value中写上相关的信息，ok；

4、

5、 Mentor在设计封装的时候原理图中标号不能超过128字符，不然后在原理图设计的时候会报错；

6、 设置全局网络：Design Capture中：Project-Global signals-project global nets，可以在其中新增网络名，再修改属性等。

目前已经有修改好的，可以把mentor安装好之后，直接覆盖：C:\MentorGraphics\2005EXP\SDD_HOME\standard\config\vbdc\global文件就可以；

7、 库管理，当库的part中出现不明的元件里，需要在library manager-setup-partition edutor中对symbols和part中对entries为0的项目进行删除；

8、 ExpeditionPCB2005中CES管理器的设置

1）特殊区域以bga为例

进入到CES管理器的界面，新建个schemes，命名BGA或者BGA0.8等等，如下图

添加完之后，右边的选项栏就出现了BGA这个schemes，见下图

此时，可以设置此区域内的via，Trace的一些规则，设置完保存退出
