透平膨胀机是一种输出功率并使压缩气体膨胀因而压力降低和能量减少的原动机。通常，人们又把其中输出功率且压缩气体为水蒸气和燃气的这一类透平膨胀机另外称为蒸气轮机和燃气轮机(例如，催化裂化装置中的烟气轮机即属于此类)，而只把输出功率且压缩气体为空气、天然气等，利用气体能量减少以获得低温从而实现制冷目的的这一类称为透平膨胀机(涡轮膨胀机)。此处所指的透平膨胀机即为后者。

由于透平膨胀机具有流量大、体积小、冷量损失少、结构简单、通流部分无机械摩擦件、不污染制冷工质(即压缩气体)、调节性能好、安全可靠等优点，故自20世纪60年代以来已在NGL回收及天然气液化等装置中广泛用做制冷机械。

(一) 透平膨胀机简介

1. 结构

图5-4为一种广为应用的带有半开式工作叶轮的单级向心径-轴流反作用式透平膨胀机的局部剖视图。它由膨胀机通流部分、制动器及机体三部分组成。膨胀机通流部分是获得低温的主要部件，由涡壳、喷嘴环(导流器)工作轮(叶轮)及扩压器组成。制冷工质从入口管线进入膨胀机的蜗壳1，把气流均匀地分配给喷嘴环。气流在喷嘴环的喷嘴2中第一次膨胀，把一部分焓降转换成动能，因而推动工作轮3输出外功。同时，剩余的一部分焓降也因气流在工作轮中继续膨胀而转换成外功输出。膨胀后的低温工质经过扩压器4排至出口低温管线中。图5-4中的这台透平膨胀机采用风机作为制动器。制动空气通过风机端盖8上的入口管吸入，先经风机轮6压缩后，再经无叶括压器及风机涡壳7扩压，最后排入管线中。测速器9用来测量透平膨胀机的转速。机体在这里起着传递、支承和隔热的作用。主轴支承在机体11中的轴承座10上，通过主轴(传动轴)5把膨胀机工作轮的功率传递给同轴安装的制动器。为了防止不同温度区的热量传递和冷气体泄漏，机体中还设有中间体12和密封设备13。由膨胀机工作轮、制动风机轮和主轴等组成的旋转部件又称为转子。此外，为使透平膨胀机连续安全运行，还必须有一些辅助设备和系统，例如润滑、密封、冷却、自动控制和保安系统等。

透平膨胀机的等熵效率是衡量其热力学性能的一个十分重要的参数。压缩气体流过膨胀机进行膨胀时，如果与外部没有热交换(即绝热过程)，同时对外做功过程又是可逆的，则必然是等熵过程。这种理想过程的特点是气体膨胀并对外做功，且其比熵不变，膨胀后的气体温度降低，同时产生冷量，亦即产生焓降，从而实现制冷目的。

通常，人们把膨胀机中转换为外功的焓降称为膨胀机的制冷量。对于NGL回收及天然气液化装置用的透平膨胀机来说，主要目的是要获得尽可能多的制冷量。但是，由于有各种内部损失存在，实际膨胀过程是熵增大的不可逆过程(多变过程)，因而使得透平膨胀机的实际制冷量比等熵膨胀时的理论制冷量要少。

透平膨胀机的实际焓降就是它的实际制冷量。透平膨胀机的实际焓降△hact(即透平膨胀机进、出口气体实际比焓之差)与等熵膨胀的理论焓降幽。(即从透平膨胀机进口状态等熵膨胀到出口压力下的进、出口气体比焓之差)之比称为透平膨胀机的等熵效率(绝热效率)，常以ηs表示，即

ηs=△hact/△hs (5-1)

式中ηs——透平膨胀机的等熵效率，以分数表示；

△hact——透平膨胀机的实际焓降，kJ/kg；

△hs——透平膨胀机的等熵焓降，kJ/kg。

对于制冷用的透平膨胀机来讲，人们还关注其实际制冷量(即制冷功率或制冷负荷)的大小。透平膨胀机的实际制冷量Qact为

Qact=m△hact=mηs△hs (5-2)

由此可知，对于进、出口条件和气体质量流量一定的透平膨胀机来讲，等熵效率越高，所获得的实际制冷量就越大。因此，等熵效率是衡量透平膨胀机热力学性能的一个十分重要的参数。等熵效率一般应该由制造厂家提供。由于使用透平膨胀机的主要优点是既可回收能量，又可获得制冷效果，故其转速要调整到使膨胀机具有最佳效率。对于向心径-轴流反作用式透平膨胀机，其等熵效率约在70%～85%，而增压机的效率约为65%～80%。

实际上，影响透平膨胀机实际制冷量的因素除了内部损失外，还存在外泄漏、外漏冷等外部损失和机械损失。当透平膨胀机密封结构良好并有密封气体时，外泄漏量不大。外漏冷在机壳隔热良好时也可忽略不计。机械损失并不影响透平膨胀机的实际制冷量，但却影响其输出的有效轴功率或制动功率。在考虑机械损失后，透平膨胀机的有效轴功率职为

We=mηe△hs (5-3)

ηe=ηsηm (5—4)

式中We——透平膨胀机的有效轴功率，kJ/h；

ηe——透平膨胀机的有效效率，以分数表示；

ηm——透平膨胀机的机械效率，以分数表示，一般取0.95～0.98。

有效轴功率是选择制冷用透平膨胀机制动器功率大小的主要依据之一。

合集下载

透平膨胀机

透平膨胀机

透平膨胀机

实用钢铁材料手册.PDF

电子书小商店

10

透平膨胀机

1. 概述目前低温技术应用非常广泛，从航天到超导，从气体分离到能量回收等，而低温能量的获得主要依靠气体的膨胀，特别是气体的等熵绝热膨胀，透平膨胀机则是实现这一膨胀的一种有效设备，现已广泛地应用到气体液化分离、能量综合利用等方面。2. 膨胀机的型式2.1 活塞式膨胀机：通称容积型，其特点是适宜于小流量、高压力、大膨胀比工况；缺点则是结构复杂、体积大、易损件多、操作维护复杂。2.2 透平膨胀机：通称速度型，其特点是转速高、体积小、重量轻、结构简单、易损件少，因而制造维修工作量小，适宜于大流量、中高压力而初温较低。3. 按工作原理分为：3.1 冲动式：膨胀过程完全在静止的喷嘴中进行；3.2 反作用式：膨胀过程不仅在静止的喷嘴中进行，还在叶轮中进一步膨胀。4. 按气流流动方向分为：4.1 径流式：气体在垂直与旋转轴的平面内沿半径方向流动；2.2 轴流式：气体沿着平行于工作轮旋转轴方向流动；4.3 径轴流式：气体由径向流入工作轮而又轴向流出。

轴流式 径流式 径轴式

3. 透平膨胀机基本结构及工作原理3.1 基本结构膨胀机由通流部分、制动器及机身三部分组成：（1）膨胀机通流部分：蜗壳、喷嘴、工作轮、扩压器。（2）制动器：压缩机、风机或电机。（3）机身：支撑和隔热作用。3.2 工作原理3.2.1 气体在喷嘴中的流动设置喷嘴的目的是使气流的动力能转变为气流的速度能并且使气流降温，在喷嘴前后存在着压差，这些压差推动着气流流动。当气流通过喷嘴时，由于减压膨胀而使焓值降低，即使压力、温度下降，这些焓降转变成气流的动能，使在喷嘴出口处气流获得巨大的速度，因此喷嘴主要解决的问题是保持合理的形状以减小各种损失。喷嘴在结构上可分为三段：即进口段、主体段、出口段。主体段又可分为2类：渐缩喷嘴（当喷嘴出口马赫数小于等于1）缩放喷嘴（当喷嘴出口马赫数大于1）3.2.2

透平膨胀机 2

透平膨胀机 2

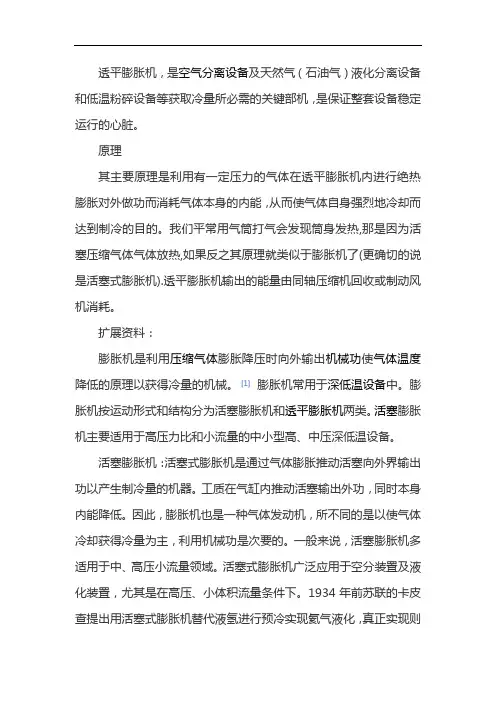

透平膨胀机，是空气分离设备及天然气（石油气）液化分离设备和低温粉碎设备等获取冷量所必需的关键部机，是保证整套设备稳定运行的心脏。
