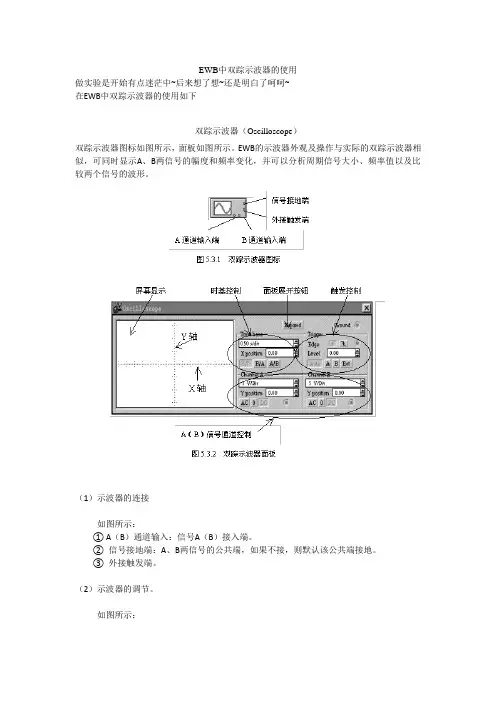

EWB中双踪示波器的使用做实验是开始有点迷茫中~后来想了想~还是明白了呵呵~在EWB中双踪示波器的使用如下双踪示波器（Oscilloscope）双踪示波器图标如图所示，面板如图所示。
EWB的示波器外观及操作与实际的双踪示波器相似，可同时显示A、B两信号的幅度和频率变化，并可以分析周期信号大小、频率值以及比较两个信号的波形。
（1）示波器的连接如图所示：① A（B）通道输入：信号A（B）接入端。
② 信号接地端：A、B两信号的公共端，如果不接，则默认该公共端接地。
③ 外接触发端。
（2）示波器的调节。
如图所示：① 时基控制（Time base），如图所示。
● X轴刻度（s/div）：控制示波屏上的横轴，即X轴刻度（时间/每格），调节范围为（div ~ 1s/div）。
● Y轴偏移（X position）：控制信号在Y轴的偏移位置，调节范围为（-5 ~ 5）。
X=0：信号起点为示波器屏幕的最左边；X>0：信号起点右移；X<0：信号起点左移。
● 显示方式：共有三种，分别为：Y /T ：幅度/ 时间，横坐标轴为时间轴，纵坐标轴为信号幅度。
B /A ：B电压/ A电压、A /B ：A 电压/ B电压。
② A（B）信号通道控制调节，如图所示。
A、B通道调节方法一样。
● Y轴刻度：设定Y轴每一格的电压刻度，调节范围为（Div ~5kV/Div）。
● Y轴偏移：控制示波器Y轴方向的原点。
Y=0，垂直原点在屏幕的垂直方向的中点；Y>0时，原点上移；Y<0，原点下移。
调节范围为（-3 ~ 3）。
● 输入显示方式（AC / 0 / DC）：AC方式：仅显示信号的交流成分；0方式：无信号输入；DC方式：显示交流和直流信号之和。
③ 触发控制（Tigger），如图所示。
● 触发方式：上升沿触发和下降沿触发;● 触发信号选择：Auto按钮：自动触发；A按钮：A通道触发；B按钮：B通道触发；Ext按钮：外触发。
3.12 双踪示波器的使用示波器是一种用来展示和观测电信号的电子仪器，它可以直接测量信号电压的大小和周期，因此，一切可以转化为电压的电学量、非电学量（如电流、电功率、阻抗、温度、位移、压力、磁场等）以及它们随时间变化的过程都可用示波器来观测。
由于电子射线的惯性小，又能在荧光屏上显示出可见的图像，所以特别适用于观测瞬时变化的过程，这是示波器重要的优点。
本实验通过使用双踪示波器观察电信号波形及测量电信号的电压及频率，了解示波器图像跟踪测量技术（请阅读4.2.1节），掌握示波器的原理及使用方法（请阅读附录Ⅰ中有关示波器的内容）。
【目的与要求】1．了解示波器的基本结构和工作原理、掌握示波器的调节和使用；2．掌握用示波器观察电信号波形的方法；3. 掌握用示波器测量电信号的电压和频率的方法；4. 了解示波器图像跟踪测量技术。
【仪器与装置】SR-071A型双踪示波器、XFD-6型低频讯号发生器、整流滤波线路板等。
【原理】示波器的规格和型号很多，但不管哪种示波器都有图 3.12-1所示的几个基本组成部分：示波管、竖直放大器（Y轴放大器）、水平放大器（X轴放大器）、扫描发生器、触发同步和直流电源等部分。
1.示波管的基本结构示波管的基本结构如图3.12-2所示，主要包括电子枪、偏转系统和荧光屏三个部分，全都密封在玻璃外壳内，里面抽成高真空。
（1）电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成，阴极是一个表面涂有氧化层的金属圆筒，被灯丝通电加热后发射电子。
控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位比阴极稍低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔，然后在阳极加速下奔向荧光屏，示波器面板上的“亮度”调整旋钮就是通过调节栅极电位以控制射向荧光屏的电子流密度从而改变屏上光斑的亮度。
阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。
当控制栅极、第一阳极与第二阳极之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用所以第一阳极也称聚焦阳极，第二阳极电位更高，又称加速阳极，面板上的“聚焦”调节旋钮，就是调节第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点，有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。
