1、廊坊市三维建模技术规范1.1总则1、为统一廊坊市城市三维模型制作技术要求，及时、准确为城市规划、建设、运营和管理提供城市三维建模技术服务，推进城市三维模型数据共享、共用，制定本规范。
2、本规范适用于廊坊市城市现状三维模型、城市设计三维成果以及规划控制区内的新建、改造建设项目的三维模型成果的采集、处理、制作、集成管理、更新维护等工作。
3、城市三维建模工作应积极采用先进技术和方法，并应满足本规范的质量要求。
4、城市三维建模除应符合本规范外，尚应符合国家现行有关标准的规定。
1.2术语1.2.1现状实景三维模型现状实景三维模型是指真实反映建筑、地形、道路及其它客观存在的虚拟现实模型。
1.2.2城市设计三维模型指侧重于城市空间形态和环境的整体构思和安排，表达规划编制范畴的城市空间布局、景观形象、地形、基础设施以及建筑设计的虚拟现实模型。
1.2.3建设项目方案三维模型建设项目方案三维模型指在行政审批环节中反映的建设项目的建筑体量、建筑外形风格颜色、小区环境及建筑布局的规划方案虚拟现实模型。
1.3基本要求3.1数据源要求基础数据源由1：500地形图、真彩色正射影像或高分辨率彩色卫星影像图、设计方案及其它相关数据组成。
3.2技术要求3.2.1空间参照系规定空间参照系必须与成都市基础测绘所用平面坐标系统和高程系统相一致。
1、平面坐标系统：采用成都市独立坐标系统。
2、高程系统：采用1985年黄海高程系统。
3.2.2模型标准规定城市三维模型应按照本规范第1.2节的规定划分细节层次，并符合下列规定：1.不同层次的几何模型在数据量上应有明显差异。
至少应有一个数量级的差别。
2.所有模型应在统一的参照系下，模型的坐标位置和高程数据应准确。
3.模型数据应统一以“米”为计量单位。
4.所有模型中心点定义应统一，可定义在各自外包围盒的中心或模型基底中心。
5.模型不得有漏缝、闪面、交叉点、废点等现象，模型与模型之间不得出现漏面和反面。
三维竣工验收建模标准（征求意见稿）上海市测绘院编制三维竣工验收建模标准1 主要内容与适用范围为了规范三维竣工验收模型制作流程，明确三维竣工验收模型制作内容和制作要求，确保三维竣工验收模型数据的质量，特制定本标准。
本标准适用于上海市三维竣工验收模型数据的生产和制作。
2 总则2.1 要求●本标准采用上海城市平面坐标系统，吴淞高程系统。
●硬件：CPU P4以上、内存1G以上、硬盘100G以上、显卡显存256M以上。
●软件：三维模型制作相关软件。
2.2 引用标准●GB/T 20258.1 《1:500、1:1000、1:2000基础地理信息要素数据字典》●GLW020《测绘产品质量检验实施规定》●CJJ8《城市测量规范》●CJJ/T157-2010 《城市三维建模技术规范》●DGJ/T08-86《1:500、1:1000、1:2000数字地形测量规范》使用本标准时，应注意使用上述引用标准的现行有效版本。
3数据源三维竣工验收模型数据源主要是竣工测量数据，主要包括：●竣工分层平面图●竣工立面图●竣工项目地形图●竣工验收测量报告书●建设项目总平面图●建设项目设计图●竣工现场照片4数据内容三维竣工验收建模涉及的数据内容主要有建筑物及其附属设施、地面、小品和植被等，详细描述如表1所示。
表1 数据内容5 数据类型5.1 建筑物类型三维竣工验收建筑物模型主要有两类，分别是标准模型和精细模型，实际操作中主要根据用户需求和区域重要性来确定建模类型。
表2 建筑物类型5.2 地面类型5.3 小品类型5.4 树类型5.5 场景类型根据需求，若三维竣工验收区域需要建立三维场景，场景类型及详细描述如表6所示。
6制作要求6.1 精度要求三维竣工验收模型的精度是由其数据源数据质量等因素决定的。
表3 精度要求6.2模型制作要求为了保证三维竣工验收模型质量和精度，模型制作需满足以下具体要求：◆在建模操作前,需要对竣工数据进行检查和预处理。

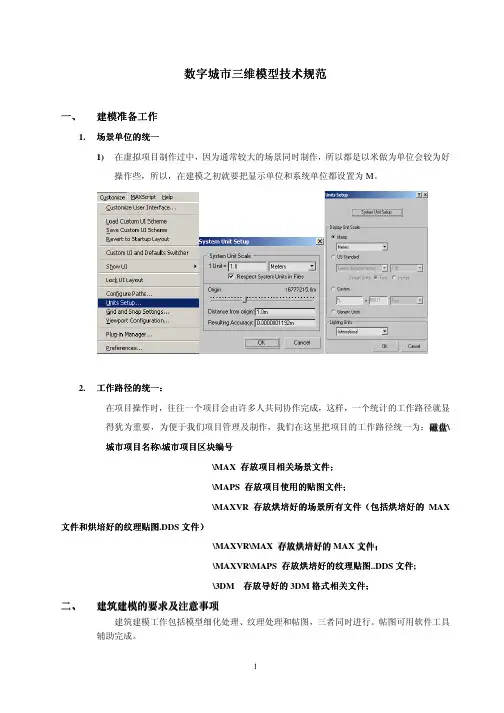

数字数字城市城市城市三维模型技术规范三维模型技术规范一、 建模准备工作1. 场景单位的统一1) 在虚拟项目制作过中，因为通常较大的场景同时制作，所以都是以米做为单位会较为好操作些，所以，在建模之初就要把显示单位和系统单位都设置为M 。
2. 工作路径的统一工作路径的统一：：在项目操作时，往往一个项目会由许多人共同协作完成，这样，一个统计的工作路径就显得犹为重要，为便于我们项目管理及制作，我们在这里把项目的工作路径统一为：磁盘磁盘\城市项目名称\城市项目区块编号\MAX 存放项目相关场景文件存放项目相关场景文件；；\MAPS 存放项目使用的存放项目使用的贴图文件贴图文件贴图文件；； \MAXVR 存放烘培好的场景所有文件存放烘培好的场景所有文件（（包括烘培好的MAX 文件和烘培好的纹理贴图.DDS 文件文件））\MAXVR\MAX 存放烘培好的MAX 文件文件；；\MAXVR\MAPS 存放烘培好的纹理贴图..DDS 文件; \3DM 存放导好的3DM 格式相关文件格式相关文件；；二、 建筑建模的要求及注意事项建筑建模工作包括模型细化处理、纹理处理和帖图，三者同时进行。
帖图可用软件工具辅助完成。
场景制作工具统一采用3dsmax9.0。
1.建筑精度的认定及标准1)一级精度建筑1.哪些建筑需要按1级精度建模——地标建筑、层数>=18层的建筑、建筑面积>=20000m2的建筑、大型雕塑、文物保护单位、大型文化卫生设施、医院、学校、商场、酒店、交通设施、政府机关、重要公共建筑等2.1级模型建模要求——需精细建模，外形、纹理与实际建筑相同，建筑细部（如：屋顶结构，建筑转折面，建筑与地面交界的铺地、台阶、柱子、出入口等），以及建筑的附属元素（门厅、大门、围墙、花坛等）需做出；3.1级模型应与照片保持一致，丰富其外观细节，应避免整个墙面一张贴图，损失了模型的立体效果；需注意接地处理，例如玻璃不可直接戳在地上；该有的台阶、围墙（含栅栏、大门）、花坛必须做出；建筑的体量应与照片一致；4.面数限制——1级模型控制在1000~2000个面。
城市三维数据入库规范1范围本文件规定了廊坊市城市三维数据的术语和定义、总体要求、数据命名原则、资料要求、模型制作要求、属性数据要求、数据质检、更新数据入库。
本文件适用于三维数据入库。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
CJJ/T157-2010城市三维建模技术规范CH/T9015-2012三维地理信息模型数据产品规范CH/T9016-2012三维地理信息模型生产规范GB/T14912-20051:5001:10001:2000外业数字测图技术规程3术语和定义下列术语和定义仅适用于本规范。
3.1术语3.1.1人工三维模型人工采集数据并利用三维模型建模软件制作的模拟反映客观场景的三维模型。
3.1.2实景三维模型通过倾斜摄影等方式采集，利用三维建模软件制作的能真实反映客观场景的三维模型。
3.1.3现状三维模型能客观反映城市现状的三维模型。
3.1.4规划方案三维模型依据规划设计方案制作能反映城市未来景象的三维模型。
3.1.5建筑模型依据建筑测量数据或设计资料制作三维模型，主要表达建(构)筑物空间位置、几何形态及外观效果等。
3.1.6地面模型依据地面测量数据或设计资料制作的三维模型，主要表达自然或人工修筑场地的空间位置、几何形态及外观效果。
3.1.7交通模型依据道路及其附属设施测量数据或设计资料制作的三维模型，主要表达道路、桥梁、地面上轨道交通及道路附属设施的空间位置、几何形态及外观效果。
3.1.8植物模型依据植物测量数据或模型演化数据制作的三维模型，主要表达植物空间位置、分布、形态及种类等。
3.1.9景观小品模型依据采集数据或设计资料制作的三维模型，主要表达道路附属设施、城市休息设施、城市卫生设施、城市信息和通讯设施、城市娱乐休闲设施、城市照明设施、城市消防设施、城市雕塑等几何形态及外观效果。
