第17章电算复核17.1 PMCAD参数输入17.2 荷载输入17.2.1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17.3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成SATWE数据文件及数据检查（必须执行）17.4.3 SATWE计算控制参数17.4.4 SATWE结果的文本输出17.4.4.1 结构设计信息///////////////////////////////////////////////////////////////////////////| 公司名称: | | | | 建筑结构的总信息| | SATWE 中文版| | 文件名: WMASS.OUT | | | |工程名称: 设计人: | |工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////总信息..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3): Gc = 26.00钢材容重(kN/m3): Gs = 78.00水平力的夹角(Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号：MCHANGE= 0墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息..........................................修正后的基本风压(kN/m2): WO = 0.30地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.00体形变化分段数: MPART= 1各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数: NMODE= 12地震烈度: NAF = 7.00场地类别: KD = 2设计地震分组: 三组特征周期TG = 0.45多遇地震影响系数最大值Rmax1 = 0.08罕遇地震影响系数最大值Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3活荷质量折减系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比(%): DAMP = 5.00是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数= 0活荷载信息..........................................考虑活荷不利布置的层数从第1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息........................................中梁刚度增大系数：BK = 1.00梁端弯矩调幅系数：BT = 0.85梁设计弯矩增大系数：BM = 1.00连梁刚度折减系数：BLZ = 0.70梁扭矩折减系数：TB = 0.40全楼地震力放大系数：RSF = 1.00 0.2Qo 调整起始层号：KQ1 = 0 0.2Qo 调整终止层号：KQ2 = 0顶塔楼内力放大起算层号：NTL = 0顶塔楼内力放大：RTL = 1.00九度结构及一级框架梁柱超配筋系数CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力IREGU_KZZB = 0剪力墙加强区起算层号LEV_JLQJQ = 1强制指定的薄弱层个数NWEAK = 0配筋信息........................................梁主筋强度(N/mm2): IB = 360柱主筋强度(N/mm2): IC = 360墙主筋强度(N/mm2): IW = 210梁箍筋强度(N/mm2): JB = 300柱箍筋强度(N/mm2): JC = 300墙分布筋强度(N/mm2): JWH = 210梁箍筋最大间距(mm): SB = 100.00柱箍筋最大间距(mm): SC = 100.00墙水平分布筋最大间距(mm): SWH = 200.00墙竖向筋分布最小配筋率(%): RWV = 0.30设计信息........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑P-Delt 效应：否柱配筋计算原则: 按单偏压计算钢构件截面净毛面积比: RN = 0.85梁保护层厚度(mm): BCB = 30.00柱保护层厚度(mm): ACA = 30.00是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否荷载组合信息........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合系数: CD_L = 0.70风荷载的组合系数: CD_W = 0.60活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数IWF= 2剪力墙底部加强区高度(m) Z_STRENGTHEN= 10.60********************************************************** 各层的质量、质心坐标信息**********************************************************层号塔号质心X 质心Y 质心Z 恒载质量活载质量(m) (m) (t) (t)4 1 15.248 32.350 20.200 38.8 0.83 1 23.221 16.598 15.400 1400.2 178.42 1 22.481 16.453 10.600 1406.0 244.01 1 22.505 16.452 5.800 1435.9 244.0活载产生的总质量(t): 667.200恒载产生的总质量(t): 4280.840结构的总质量(t): 4948.040恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高**********************************************************层号塔号梁数柱数墙数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m)1 1 127(30) 46(30) 0(30) 5.800 5.8002 1 127(30) 46(30) 0(30) 4.800 10.6003 1 128(30) 46(30) 0(30) 4.800 15.4004 1 4(30) 4(30) 0(30) 4.800 20.200********************************************************** 风荷载信息**********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 18.75 18.8 90.0 9.38 9.4 45.03 1 85.98 104.7 592.7 94.57 103.9 544.02 1 76.29 181.0 1461.6 83.92 187.9 1445.81 1 90.48 271.5 3036.3 99.53 287.4 3112.7===========================================================================计算信息=========================================================================== Project File Name : 食堂计算日期: 2005. 6. 9开始时间: 19:12:12可用内存: 976.00MB第一步: 计算每层刚度中心、自由度等信息开始时间: 19:12:12第二步: 组装刚度矩阵并分解开始时间: 19:12:13FALE 自由度优化排序Beginning Time : 19:12:13.15End Time : 19:12:13.24Total Time (s) : 0.09FALE总刚阵组装Beginning Time : 19:12:13.26End Time : 19:12:13.34Total Time (s) : 0.09VSS 总刚阵LDLT分解Beginning Time : 19:12:13.35End Time : 19:12:13.35Total Time (s) : 0.00VSS 模态分析Beginning Time : 19:12:13.35End Time : 19:12:13.37Total Time (s) : 0.02形成地震荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 19:12:13.57End Time : 19:12:13.57Total Time (s) : 0.00第五步: 计算杆件内力开始时间: 19:12:13活载随机加载计算计算杆件内力结束日期: 2005. 6. 9时间: 19:12:14总用时: 0: 0: 2===========================================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度=========================================================================== Floor No. 1 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 22.5049(m) Ymass= 16.4517(m) Gmass= 1923.8958(t)Eex = 0.0751 Eey = 0.0050Ratx = 1.0000 Raty = 1.0000Ratx1= 1.3870 Raty1= 1.4117 薄弱层地震剪力放大系数= 1.00 RJX = 2.9212E+05(kN/m) RJY = 2.8040E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 22.4808(m) Ymass= 16.4534(m) Gmass= 1893.9961(t)Eex = 0.0764 Eey = 0.0051Ratx = 1.0300 Raty = 1.0119Ratx1= 1.4652 Raty1= 1.4405 薄弱层地震剪力放大系数= 1.00 RJX = 3.0089E+05(kN/m) RJY = 2.8375E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 3 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 23.2207(m) Ymass= 16.5982(m) Gmass= 1756.9637(t)Eex = 0.0399 Eey = 0.0122Ratx = 0.9750 Raty = 0.9917Ratx1= 14.6056 Raty1= 17.9735 薄弱层地震剪力放大系数= 1.00RJX = 2.9337E+05(kN/m) RJY = 2.8141E+05(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------Floor No. 4 Tower No. 1Xstif= 15.2480(m) Ystif= 32.3500(m) Alf = 45.0000(Degree)Xmass= 15.2480(m) Ymass= 32.3500(m) Gmass= 40.3840(t)Eex = 0.0000 Eey = 0.0000Ratx = 0.0856 Raty = 0.0695Ratx1= 1.2500 Raty1= 1.2500 薄弱层地震剪力放大系数= 1.00RJX = 2.5108E+04(kN/m) RJY = 1.9571E+04(kN/m) RJZ = 0.0000E+00(kN/m)---------------------------------------------------------------------------============================================================================抗倾覆验算结果============================================================================抗倾覆弯矩Mr 倾覆弯矩Mov 比值Mr/Mov 零应力区(%)X风荷载1088568.8 3656.2 297.73 0.00Y风荷载989608.0 3870.3 255.69 0.00X 地震1088568.8 22944.3 47.44 0.00Y 地震989608.0 21749.2 45.50 0.00============================================================================结构整体稳定验算结果============================================================================层号X向刚度Y向刚度层高上部重量X刚重比Y刚重比1 0.292E+06 0.280E+06 5.80 49480. 34.24 32.872 0.301E+06 0.284E+06 4.80 32681. 44.19 41.673 0.293E+06 0.281E+06 4.80 16181. 87.02 83.474 0.251E+05 0.196E+05 4.80 396. 304.46 237.32该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应********************************************************************** * 楼层抗剪承载力、及承载力比值* **********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号X向承载力Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------4 1 0.2330E+03 0.2330E+03 1.00 1.003 1 0.4303E+04 0.4074E+04 18.46 17.482 1 0.5564E+04 0.5425E+04 1.29 1.331 1 0.5595E+04 0.5369E+04 1.01 0.9917.4.4.2 周期、振型、地震力======================================================================周期、地震力与振型输出文件(VSS求解器)======================================================================考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数(X+Y) 扭转系数1 1.0829 93.13 0.94 ( 0.00+0.94 ) 0.062 1.0573 3.53 1.00 ( 1.00+0.00 ) 0.003 0.9585 97.02 0.08 ( 0.01+0.06 ) 0.924 0.3386 91.19 0.92 ( 0.00+0.92 ) 0.085 0.3305 1.40 1.00 ( 1.00+0.00 ) 0.006 0.2985 85.66 0.12 ( 0.03+0.10 ) 0.887 0.2220 92.17 0.98 ( 0.00+0.98 ) 0.028 0.1993 2.35 0.94 ( 0.94+0.01 ) 0.069 0.1902 88.84 0.01 ( 0.00+0.01 ) 0.9910 0.1823 116.85 0.92 ( 0.18+0.73 ) 0.0811 0.1794 26.68 0.99 ( 0.80+0.19 ) 0.0112 0.1633 113.15 0.11 ( 0.04+0.07 ) 0.89地震作用最大的方向= -89.426 (度)============================================================仅考虑X 向地震作用时的地震力Floor : 层号Tower : 塔号F-x-x : X 方向的耦联地震力在X 方向的分量F-x-y : X 方向的耦联地震力在Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.16 -1.10 0.273 1 2.05 -35.67 167.112 1 1.73 -29.97 142.271 1 0.96 -17.10 82.13振型 2 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.73 0.95 0.703 1 715.15 44.73 433.612 1 594.03 36.51 324.661 1 341.61 21.00 143.85振型 3 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.78 0.14 -0.953 1 1.11 -9.08 -586.552 1 0.82 -6.41 -497.581 1 0.59 -3.63 -285.55振型 4 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.11 0.68 -0.173 1 -0.34 8.93 -53.132 1 0.13 -5.54 29.641 1 0.32 -11.83 66.64振型 5 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -17.46 -0.29 -0.553 1 -351.53 -8.77 -233.112 1 208.51 5.05 -64.251 1 455.79 11.24 -19.82振型 6 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.10 0.02 -0.133 1 -0.09 -0.74 -39.212 1 -0.02 0.42 23.59振型7 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.03 -0.70 0.013 1 -0.03 0.67 -5.362 1 -0.03 0.92 -6.071 1 0.04 -1.40 10.10振型8 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.32 -0.35 3.593 1 -6.91 4.44 269.092 1 -40.86 -8.27 297.181 1 43.70 5.68 -445.80振型9 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.00 0.00 -0.513 1 0.00 0.02 0.282 1 0.00 -0.04 0.851 1 0.00 0.03 -1.01振型10 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.92 3.64 -5.641 1 24.39 -45.42 281.31振型11 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -9.79 -2.84 2.663 1 57.29 27.29 -216.872 1 -103.40 -54.11 -118.581 1 78.94 42.33 238.26振型12 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.33 -0.04 0.493 1 0.84 -0.96 -73.972 1 -0.91 2.37 154.521 1 0.51 -1.97 -122.18各振型作用下X 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 4.582 1669.523 3.314 0.225 295.316 0.017 0.028 14.249 0.0010 7.3011 23.0412 0.11各层X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法X 向的地震力------------------------------------------------------------------------------------------Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kN-m) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 30.10 30.10( 7.60%) ( 7.60%) 144.48 161.773 1 799.88 824.12( 5.09%) ( 5.09%) 4073.94 789.142 1 650.24 1344.71( 4.11%) ( 4.11%) 10349.05 567.751 1 590.13 1703.78( 3.44%) ( 3.44%) 19758.53 316.29抗震规范(5.2.5)条要求的X向楼层最小剪重比= 1.60%X 方向的有效质量系数: 99.50%============================================================仅考虑Y 向地震时的地震力Floor : 层号Tower : 塔号F-y-x : Y 方向的耦联地震力在X 方向的分量F-y-y : Y 方向的耦联地震力在Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 2.89 20.07 -4.953 1 -37.52 653.21 -3059.882 1 -31.64 548.73 -2605.031 1 -17.56 313.05 -1503.88振型 2 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.16 0.06 0.043 1 44.20 2.76 26.802 1 36.71 2.26 20.061 1 21.11 1.30 8.89振型 3 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -4.49 -0.80 5.443 1 -6.38 52.06 3362.212 1 -4.71 36.73 2852.241 1 -3.39 20.79 1636.84振型 4 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -3.79 -23.43 5.753 1 11.80 -309.35 1840.032 1 -4.54 191.76 -1026.551 1 -11.23 409.68 -2308.03振型 5 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.43 -0.01 -0.013 1 -8.60 -0.21 -5.702 1 5.10 0.12 -1.571 1 11.15 0.28 -0.48振型 6 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 4.98 0.82 -6.023 1 -4.19 -35.29 -1867.422 1 -0.97 19.85 1123.431 1 0.77 42.45 2464.26振型7 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.79 19.64 -0.303 1 0.77 -18.63 149.632 1 0.72 -25.66 169.391 1 -1.22 39.05 -281.77振型8 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.93 -0.04 0.383 1 -0.73 0.47 28.37振型9 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 0.02 -0.07 -8.923 1 0.00 0.37 5.022 1 -0.04 -0.62 15.091 1 0.03 0.45 -17.82振型10 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.69 -6.70 10.403 1 -26.09 56.75 -381.182 1 55.89 -108.97 664.741 1 -44.93 83.70 -518.32振型11 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -5.39 -1.56 1.463 1 31.51 15.01 -119.292 1 -56.87 -29.77 -65.231 1 43.42 23.28 131.06振型12 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.77 0.22 -2.651 1 -2.73 10.57 656.49各振型作用下Y 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 1535.062 6.383 108.794 268.655 0.186 27.847 14.418 0.169 0.1310 24.7711 6.9712 3.23各层Y 方向的作用力(CQC)Floor : 层号Tower : 塔号Fy : Y 向地震作用下结构的地震反应力Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 静力法Y 向的地震力------------------------------------------------------------------------------------------Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy(kN) (kN) (kN-m) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 35.73 35.73( 9.03%) ( 9.03%) 171.52 161.493 1 753.55 780.11( 4.82%) ( 4.82%) 3875.46 770.851 1 556.86 1615.04( 3.26%) ( 3.26%) 18740.30 308.96抗震规范(5.2.5)条要求的Y向楼层最小剪重比= 1.60%Y 方向的有效质量系数: 99.50%==========各楼层地震剪力系数调整情况[抗震规范(5.2.5)验算]==========层号X向调整系数Y向调整系数1 1.000 1.0002 1.000 1.0003 1.000 1.0004 1.000 1.00017.4.4.3 结构位移///////////////////////////////////////////////////////////////////////////|公司名称: || || SATWE 位移输出文件|| 文件名称: WDISP.OUT || || 工程名称: 设计人: || 工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////所有位移的单位为毫米Floor : 层号Tower : 塔号Jmax : 最大位移对应的节点号JmaxD : 最大层间位移对应的节点号h : 层高Max-(X)，Max-(Y) : X,Y方向的节点最大位移Ave-(X)，Ave-(Y) : X,Y方向的层平均位移Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X),Ratio-(Y): 最大位移与层平均位移的比值Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值Max-Dx/h，Max-Dy/h : X,Y方向的最大层间位移角X-Disp，Y-Disp，Z-Disp:节点X,Y,Z方向的位移=== 工况 1 === X 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx Max-Dx/h4 1 270 13.66 13.58 1.01 4800.270 1.21 1.20 1.01 1/3970.3 1 195 13.28 12.90 1.03 4800.195 2.93 2.81 1.04 1/1636.2 1 121 10.51 10.24 1.03 4800.121 4.63 4.47 1.04 1/1036.1 1 47 5.94 5.83 1.02 5800.47 5.94 5.83 1.02 1/ 976. X方向最大值层间位移角: 1/ 976.=== 工况 2 === Y 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy Max-Dy/h4 1 270 15.27 15.02 1.02 4800.270 1.85 1.83 1.01 1/2595.3 1 195 15.29 13.07 1.17 4800.195 3.32 2.84 1.17 1/1445.2 1 121 12.18 10.39 1.17 4800.121 5.36 4.58 1.17 1/ 896.1 1 47 6.90 5.87 1.18 5800.47 6.90 5.87 1.18 1/ 840.Y方向最大值层间位移角: 1/ 840.=== 工况 3 === 竖向恒载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 273 -0.263 1 205 -6.642 1 131 -6.581 1 57 -6.62=== 工况 4 === 竖向活载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 272 -0.543 1 205 -2.202 1 128 -3.381 1 54 -3.3217.4.4.4 底层最大组合内力********************************************************************** * Output of Combined Force of COLUMN, WALL and BRACE on 1st Floor ** (All the Forces here are the Design Values) ** WDCNL.OUT * * ---------------------------------------------------------------- ** Symbols: * * Rlive --- Reduction factor of live loads ** N-C,N-WC,N-G --- Element number of COLUMN, SHEAR WALL and BRACE ** Load Case --- Combination number controled objective Combined ** NODE No--- Nodal Number of COLUMN and BRACE * * Shear-X,Shear-Y --- Shear force in X,Y direction(kN) ** Axial --- Axial force(kN) ** Moment-X,Moment-Y --- Moment in X,Y direction(kN-m) ** Vxmax,Vymax --- Combination of maximum shear in X,Y direction(kN) ** Nmin --- Combination of absolute minimum axial force(kN) ** Nmax --- Combination of absolute maximum axial force(kN) ** Mxmax --- Combination of maximum moment in X direction(kN-m) ** Mymax --- Combination of maximum moment in Y direction(kN-m) ** D+L --- Combination of 1.2*(dead load)+1.4*(live load) ** NE --- Combination mark of seismic force (1-Yes, 0-No) ** J1,J2 --- Nodal number of WALL-COLUMN at the left and ritht end ** Shear,Axial,Moment --- Shear, axial and moment of each WALL_COLUMN** Xod,Yod --- Center coordinates of Combination Force (Mx,My=0) ** Sum of Axial --- sum of vertical forces(kN) ***********************************************************************Total-Columns = 46 Total-Wall-Columns = 0 Total-Brace = 0Rlive = 0.70N-C NODE Critical (LoadCase) No Shear-X Shear-Y Axial Moment-X Moment-Y NE Condition------------------------------------------------------------------------------1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Vxmax1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Vymax1(10) 47 22.3 -38.1 -472.5 155.3 60.7 1 Nmin1( 1) 47 16.2 14.8 -750.1 -29.4 28.9 0 Nmax1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Mxmax1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Mymax 1( 1) 47 16.2 14.8 -720.1 -29.3 29.0 0 D+L------------------------------------------------------------------------------2( 4) 59 -51.2 22.0 -1141.6 -44.9 -171.3 1 Vxmax2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Vymax2(10) 59 12.8 -28.3 -872.3 131.1 42.7 1 Nmin2( 1) 59 -1.7 24.9 -1329.8 -48.5 -5.2 0 Nmax2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Mxmax2( 1) 59 -2.3 24.7 -1278.0 -48.0 -6.3 0 D+L ------------------------------------------------------------------------------3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Vxmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Vymax 3(10) 71 6.9 -40.5 -602.0 149.2 31.3 1 Nmin 3( 1) 71 -9.6 10.1 -1071.4 -20.1 -20.4 0 Nmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Mxmax 3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Mymax 3( 1) 71 -9.6 9.9 -1009.0 -19.6 -20.3 0 D+L ------------------------------------------------------------------------------4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Vxmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Vymax 4(10) 83 17.4 -38.2 -571.2 140.2 51.5 1 Nmin 4( 1) 83 5.9 8.9 -1016.8 -17.5 9.2 0 Nmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Mxmax 4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Mymax 4( 1) 83 6.0 8.7 -960.8 -17.3 9.5 0 D+L ------------------------------------------------------------------------------5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Vxmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Vymax 5(10) 96 12.9 -23.4 -795.5 107.7 42.8 1 Nmin 5( 1) 96 -0.9 19.8 -1197.9 -38.3 -3.7 0 Nmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Mxmax 5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Mymax 5( 1) 96 -0.9 19.6 -1143.4 -37.8 -3.7 0 D+L ------------------------------------------------------------------------------6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Vxmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Vymax 6( 8) 108 -62.0 10.2 -549.2 -16.5 -191.8 1 Nmin 6( 1) 108 -11.2 17.1 -942.9 -32.9 -23.4 0 Nmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Mxmax 6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Mymax 6( 1) 108 -10.9 16.8 -896.7 -32.4 -22.9 0 D+L ------------------------------------------------------------------------------7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Vymax 7( 9) 114 45.5 9.6 -169.4 -22.2 157.2 1 Nmin 7( 1) 114 -2.3 10.6 -468.0 -20.5 -6.4 0 Nmax 7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Mxmax 7( 4) 114 -49.0 7.1 -575.6 -10.0 -167.1 1 Mymax 7( 1) 114 -2.2 10.2 -434.9 -19.6 -6.2 0 D+L ------------------------------------------------------------------------------8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Vxmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Vymax 8( 8) 48 -19.8 1.6 -871.6 -6.8 -110.3 1 Nmin 8( 1) 48 30.8 -0.8 -1326.5 0.4 57.0 0 Nmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Mxmax 8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Mymax 8( 1) 48 31.7 -0.8 -1299.0 0.5 58.7 0 D+L ------------------------------------------------------------------------------9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Vxmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Vymax 9( 8) 49 -18.2 2.6 -886.0 -8.8 -106.5 1 Nmin 9( 1) 49 32.6 0.8 -1341.5 -2.6 60.6 0 Nmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Mxmax 9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Mymax 9( 1) 49 33.1 0.8 -1307.2 -2.5 61.5 0 D+L ------------------------------------------------------------------------------10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Vxmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Vymax 10( 8) 50 -17.7 2.3 -889.0 -8.2 -105.1 1 Nmin 10( 1) 50 32.9 0.4 -1345.2 -1.9 61.4 0 Nmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Mxmax 10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Mymax 10( 1) 50 33.4 0.4 -1311.7 -1.9 62.3 0 D+L ------------------------------------------------------------------------------11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Vxmax 11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Vymax 11( 8) 51 -13.5 3.4 -951.3 -10.3 -96.4 1 Nmin11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Mxmax 11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Mymax 11( 1) 51 37.0 1.1 -1362.7 -3.2 69.4 0 D+L ------------------------------------------------------------------------------12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Vxmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Vymax 12(11) 52 2.5 38.5 -486.9 -157.7 -15.3 1 Nmin 12( 1) 52 18.8 -13.8 -761.4 25.4 34.8 0 Nmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Mxmax 12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Mymax 12( 1) 52 18.0 -13.2 -713.8 24.3 33.1 0 D+L ------------------------------------------------------------------------------13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Vxmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Vymax 13(11) 60 -8.6 53.9 -1691.6 -181.3 -29.6 1 Nmin 13( 1) 60 -1.5 -1.7 -2421.8 2.4 -4.6 0 Nmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Mxmax 13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Mymax 13( 1) 60 -3.0 -1.7 -2366.7 2.5 -7.5 0 D+L ------------------------------------------------------------------------------14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Vxmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Vymax 14( 9) 61 47.6 -0.7 -1709.4 2.8 160.6 1 Nmin 14( 1) 61 -3.4 1.0 -2436.1 -2.8 -8.2 0 Nmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Mxmax 14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Mymax 14( 1) 61 -4.7 0.9 -2370.2 -2.6 -10.6 0 D+L ------------------------------------------------------------------------------15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Vxmax 15( 6) 62 -6.1 -54.7 -2039.0 181.4 -16.9 1 Vymax 15(10) 62 -5.6 -54.6 -1698.2 181.4 -15.8 1 Nmin 15( 1) 62 -4.3 -0.3 -2418.7 -0.3 -9.9 0 Nmax 15( 7) 62 0.2 54.1 -2051.2 -181.8 3.0 1 Mxmax 15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Mymax------------------------------------------------------------------------------16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Vxmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Vymax 16( 8) 63 -71.1 2.7 -1337.9 -7.8 -206.6 1 Nmin 16( 1) 63 -26.8 1.5 -2011.4 -3.8 -52.8 0 Nmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Mxmax 16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Mymax 16( 1) 63 -26.6 1.1 -1941.1 -2.9 -52.2 0 D+L ------------------------------------------------------------------------------17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Vxmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Vymax 17( 8) 64 -61.9 -13.4 -684.4 23.0 -188.4 1 Nmin 17( 1) 64 -13.7 -20.7 -1076.9 38.6 -27.5 0 Nmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Mxmax 17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Mymax 17( 1) 64 -13.2 -20.0 -1016.8 37.3 -26.4 0 D+L ------------------------------------------------------------------------------18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Vxmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Vymax 18(10) 69 11.0 -50.6 -968.2 171.1 31.6 1 Nmin 18( 1) 69 2.6 -4.9 -1430.1 8.5 3.5 0 Nmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Mxmax 18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Mymax 18( 1) 69 2.6 -5.0 -1357.8 8.9 3.5 0 D+L ------------------------------------------------------------------------------19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Vxmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Vymax 19(11) 70 -12.9 35.4 -641.8 -143.1 -44.8 1 Nmin 19( 1) 70 3.4 -11.2 -987.5 20.6 5.3 0 Nmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Mxmax 19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Mymax 19( 1) 70 3.3 -10.6 -924.6 19.5 5.0 0 D+L ------------------------------------------------------------------------------20( 5) 72 50.4 -3.8 -891.1 8.0 166.2 1 Vxmax。

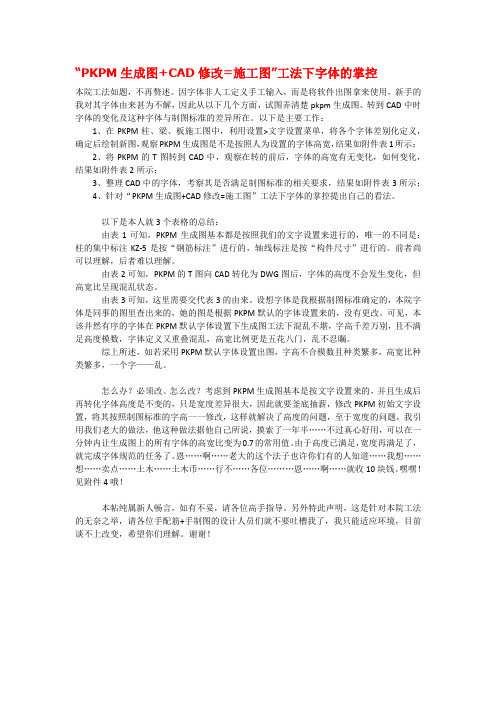

“PKPM生成图+CAD修改=施工图”工法下字体的掌控本院工法如题，不再赘述。

因字体非人工定义手工输入，而是将软件出图拿来使用，新手的我对其字体由来甚为不解，因此从以下几个方面，试图弄清楚pkpm生成图、转到CAD中时字体的变化及这种字体与制图标准的差异所在。

以下是主要工作：1、在PKPM柱、梁、板施工图中，利用设置>文字设置菜单，将各个字体差别化定义，确定后绘制新图，观察PKPM生成图是不是按照人为设置的字体高宽，结果如附件表1所示；2、将PKPM的T图转到CAD中，观察在转的前后，字体的高宽有无变化，如何变化，结果如附件表2所示；3、整理CAD中的字体，考察其是否满足制图标准的相关要求，结果如附件表3所示；4、针对“PKPM生成图+CAD修改=施工图”工法下字体的掌控提出自己的看法。

以下是本人就3个表格的总结：由表1可知，PKPM生成图基本都是按照我们的文字设置来进行的，唯一的不同是：柱的集中标注KZ-5是按“钢筋标注”进行的，轴线标注是按“构件尺寸”进行的。

前者尚可以理解，后者难以理解。

由表2可知，PKPM的T图向CAD转化为DWG图后，字体的高度不会发生变化，但高宽比呈现混乱状态。

由表3可知，这里需要交代表3的由来。

设想字体是我根据制图标准确定的，本院字体是同事的图里查出来的，她的图是根据PKPM默认的字体设置来的，没有更改。

可见，本该井然有序的字体在PKPM默认字体设置下生成图工法下混乱不堪，字高千差万别，且不满足高度模数，字体定义又重叠混乱，高宽比例更是五花八门，乱不忍瞩。

综上所述，如若采用PKPM默认字体设置出图，字高不合模数且种类繁多，高宽比种类繁多，一个字——乱。

怎么办？必须改。

怎么改？考虑到PKPM生成图基本是按文字设置来的，并且生成后再转化字体高度是不变的，只是宽度差异很大，因此就要釜底抽薪，修改PKPM初始文字设置，将其按照制图标准的字高一一修改，这样就解决了高度的问题，至于宽度的问题，我引用我们老大的做法，他这种做法据他自己所说，摸索了一年半……不过真心好用，可以在一分钟内让生成图上的所有字体的高宽比变为0.7的常用值。

PKPM楼板施工图通长筋+附加出图操作一、区域钢筋1、应用场景：当需要分区域分别布置双层双向通长钢筋时，可用此功能绘施工图。

支持“板底正筋”和“支座负筋”的区域布筋。

选取所有板块，程序会统计出所选板块的配筋信息，供用户选择要布置得钢筋规格（也可交互输入），按最大值配筋量布置。

2、操作步骤：1）执行【计算】完成后，执行【区域钢筋】命令，弹出如下对话框：先选择“板底正筋”，点“确定”，按命令行提示选择区域内楼板，在选择的过程中会有动态的选择结果显示如下图：选择结束后，右键确定弹出如下对话框：动态提示选择布置钢筋的位置，如下图：确定钢筋位置后，绿色线条绘制钢筋范围，如下图：2）执行【钢筋布置】命令，在弹出的对话框中，执行【补强钢筋布置】，对于不需要补强的楼板，程序现在是以6@999提示用户。

3）也可以到【钢筋布置菜单】，点取【全部钢筋】，则配筋量大于拉通筋的杆件会用自动设置布充钢筋布足，结果如下图：二、通长钢筋1、应用场景：当楼面板布置规整、且配筋变化不大时，可用此功能绘施工图。

2、操作步骤：1）执行【计算】项完成后，点取“交互布通长筋”中的【板底筋】、【支座筋】，根据命令选择需要拉通的钢筋的楼板范围，如果没有勾选“取最大值拉通”，程序会统计所选楼板的计算选筋，确定后弹出对话框如图：如果勾选了“取最大值拉通”，则自动按最大值布置。

程序会自动按参数布置通长钢筋如下图：2）【补强钢筋布置】：在布通长筋时，如果不勾选“取大值配筋”，等布完通长筋后，再点【全部钢筋】，则钢筋量不足计算量的构件，会布置补充钢筋；三、预设钢筋1、应用场景：当用户需要控制楼板的最小配筋值的话，可用此功能绘施工图。

2、操作步骤：1）执行【计算】之前，在【数据编辑】中【预设施工图钢筋】，可以预设支座、板X向、板Y向钢筋：2）修改钢筋：可以对已布置的钢筋进行修改，如下图：3）布置后，在执行【计算】，在执行【钢筋布置】中的“全部钢筋”，如下图，对于预设钢筋已经满足的楼板就不会再绘制，只会布置预设钢筋不能满足的楼板钢筋。

对于很多初学者，当他们使用PKPM时，却不知道如何利用PKPM的计算结果完成施工图的绘制，今天李老师就带童鞋们走进今天的课堂，讲一讲如何利用PKPM的计算结果来完成施工的绘制，今天我们主要讲楼板施工图的绘制！
首先，当我们模型调好之后，我们就打开PKPM进入PMCAD里边的第三项-----画结构平面图。

如下图所示：
进去之后，点击菜单栏上的“绘新图”选项，如下图所示：
得到如下选择框，选择第一个，并确定。

在选择“楼板计算”里边的参数设置，进行参数设置。

对于自己想要选用的材料进行设置
设置完成后点击确定。

得到我们所需要的计算书
那么着些个数据代表什么意思呢，我们如何来利用这些数据进行结构施工图的绘制呢首先中间黄色的数值分别代表两个方向的底板钢筋的配筋面积，在这里显示的是200，那么我们就要按照我们想要的材料进行钢筋配筋，如果我们选用三级钢，我们就可以配置直径为8
的钢筋间距选取200，也就是（面积为251>200)
计算书里边的蓝色数值代表负筋配筋面积，如，这种情况，我们就选取227
为配筋面积，同样我们选取，对于负筋的长度，我们按照规范，一般取板短边的1/4，如果板是放在墙里边的，我们一般取1/7，在板角处，我们选取1/4.如果我们的结构为框架结构，那么我们所截取的板配筋就应该如下：
好，今天的课就讲到这里，希望对同学们有帮助，如果浏览量多的话，我会继续讲梁钢筋的绘制，柱钢筋的绘制一级基础、大样等。

谢谢，下课。

目录梁施工图 (3)第一节 连续梁的生成与归并 (5)一、划分钢筋标准层 (5)二、连续梁生成 (8)三、支座调整与梁跨划分 (10)四、连续梁的性质判断与命名 (11)五、连续梁的归并规则 (12)六、连续梁拆分与合并 (13)七、更改连续梁名称 (14)第二节 自动配筋 (16)一、选择箍筋 (16)二、选择腰筋 (17)三、纵筋的选择方法 (18)四、选择通长筋与支座负筋 (19)五、选择下筋 (20)六、其它钢筋的选择与调整 (20)第三节 正常使用极限状态验算 (22)一、挠度图与挠度计算 (22)二、裂缝图与裂缝计算 (25)第四节 梁施工图的表示方式 (30)一、施工图的管理 (30)二、平法图的绘制 (31)三、立剖面图的绘制 (32)四、两种立剖面画法的比较 (35)五、三维图的绘制 (37)第五节 钢筋修改与查询功能 (39)一、强化的原位标注功能 (39)二、连梁修改功能 (39)三、强化的单跨修改功能 (40)四、强化的表式改筋功能 (41)五、连梁重算与全部重算 (42)六、详细的动态提示 (43)I七、分类细致的标注开关 (43)八、连梁查找功能 (44)九、配筋面积查询功能 (44)十、修改次梁附加钢筋功能 (45)II梁施工图梁施工图梁施工图模块的主要功能为读取计算软件SATWE（或TAT、PMSAP）的计算结果，完成钢筋混凝土连续梁的配筋设计与施工图绘制。

具体功能包括连续梁的生成、钢筋标准层归并、自动配筋、梁钢筋的修改与查询、梁正常使用极限状态的验算、施工图的绘制与修改等。

梁施工图模块在保留前版施工图操作风格的基础上，对程序进行了全面的改写。

主要改进包括以下几个方面：1、将归并程序与施工图程序合并，程序集成化程度更高。

2、归并程序更灵活，用户可以设置钢筋标准层，可以任意修改连续梁的命名与分组，可以拆分合并连续梁。

3、重新编写了梁归并模块，前版程序以计算面积为基准进行归并，容易出现归并结果过大情况，新版采用先选筋后归并的方法，以选好的钢筋规格为基准进行归并，归并结果更合理。

广厦接力PKPM计算和出图快速入门1 从PKPM读入数据采用PKPM建模，采用广厦GSSAP、后处理、基础CAD和自动概预算。

1)在录入中的"FK"命令，采用PM录入数据设计流程:|-->SATWE----| |-->广厦自动生成施工图--|PM录入数据-->|-->GSSAP----|-->| |-->广厦自动概预算|-->广厦录入--| |-->广厦基础CAD---------|在主控菜单中在PM录入数据相同的目录下新建工程或寻找已建工程，选择“工程─从PKPM读入数据”菜单。

a) 采用SATWE计算结果模式该模式的目的：i)采用PMCAD的模型数据;ii)读取SATWE计算结果,采用广厦生成施工图;iii)读取SATWE墙柱底力,采用广厦进行基础设计。

该模式的使用前提：i) 运行SATWE“结构内力,配筋计算”计算后；ii) 对于08版PKPM还需在PKPM界面生成SATWE计算数据，此时不能选“数据检查”选项（因数据检查会自动删除用于接口的文件），05版不用进行此步骤。

转换后广厦结构CAD中的操作步骤：i)在“楼板次梁和砖混计算”中计算楼板内力和配筋;ii)在“平法配筋”中选择结构计算模型为SATWE,自动生成平法施工图;iii)在“平法施工图”中编辑出图;iv)在“图形录入”中生成基础数据;v)在“基础CAD”中设计基础。

注意:已自动生成“楼板次梁计算”数据，采用PKPM导的荷传给SATWE计算，不能再选择广厦录入中“生成SATWE计算数据”菜单。

b) 采用GSSAP计算结果模式该模式目的：i)采用PMCAD的模型数据;ii)读取GSSAP计算结果,采用广厦生成施工图;iii)读取GSSAP墙柱底力,采用广厦进行基础设计。

该模式的使用前提：i)经SATWE数据检查正确的数据;ii)对于08版PKPM还需在PKPM界面生成SATWE计算数据，此时不能选“数据检查”选项（因数据检查会自动删除用于接口的文件），05版不用进行此步骤。

第17章电算复核17.1 PMCAD参数输入17.2 荷载输入17.2.1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17.3 整楼模型17.4 SATWE计算17.4.1 分析与设计参数补充定义（必须执行）17.4.2 生成SATWE数据文件及数据检查（必须执行）17.4.3 SATWE计算控制参数17.4.4 SATWE结果的文本输出17.4.4.1 结构设计信息///////////////////////////////////////////////////////////////////////////| 公司名称: | | || 建筑结构的总信息| | SATWE 中文版| | 文件名: WMASS.OUT | | | |工程名称: 设计人: ||工程代号: 校核人: 日期:2005/ 6/ 9 |///////////////////////////////////////////////////////////////////////////总信息 ..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3): Gc = 26.00钢材容重(kN/m3): Gs = 78.00水平力的夹角(Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 不计算风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号：MCHANGE= 0墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 内部节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法风荷载信息 ..........................................修正后的基本风压(kN/m2): WO = 0.30地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.00体形变化分段数: MPART= 1 各段最高层号: NSTi = 4各段体形系数: USi = 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数: NMODE= 12 地震烈度: NAF = 7.00 场地类别: KD = 2 设计地震分组: 三组特征周期TG = 0.45 多遇地震影响系数最大值Rmax1 = 0.08 罕遇地震影响系数最大值Rmax2 = 0.50 框架的抗震等级: NF = 3 剪力墙的抗震等级: NW = 3 活荷质量折减系数: RMC = 0.50 周期折减系数: TC = 1.00结构的阻尼比(%): DAMP = 5.00 是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数= 0活荷载信息 ..........................................考虑活荷不利布置的层数从第1 到4层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数------------- 计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息 ........................................中梁刚度增大系数：BK = 1.00 梁端弯矩调幅系数：BT = 0.85 梁设计弯矩增大系数：BM = 1.00 连梁刚度折减系数：BLZ = 0.70 梁扭矩折减系数：TB = 0.40 全楼地震力放大系数：RSF = 1.00 0.2Qo 调整起始层号：KQ1 = 0 0.2Qo 调整终止层号：KQ2 = 0 顶塔楼内力放大起算层号：NTL = 0 顶塔楼内力放大：RTL = 1.00 九度结构及一级框架梁柱超配筋系数CPCOEF91 = 1.15 是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1 是否调整与框支柱相连的梁内力IREGU_KZZB = 0 剪力墙加强区起算层号LEV_JLQJQ = 1 强制指定的薄弱层个数NWEAK = 0配筋信息 ........................................梁主筋强度(N/mm2): IB = 360 柱主筋强度(N/mm2): IC = 360 墙主筋强度(N/mm2): IW = 210 梁箍筋强度(N/mm2): JB = 300柱箍筋强度(N/mm2): JC = 300 墙分布筋强度(N/mm2): JWH = 210 梁箍筋最大间距(mm): SB = 100.00 柱箍筋最大间距(mm): SC = 100.00 墙水平分布筋最大间距(mm): SWH = 200.00 墙竖向筋分布最小配筋率(%): RWV = 0.30设计信息 ........................................结构重要性系数: RWO = 1.00 柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑P-Delt 效应：否柱配筋计算原则: 按单偏压计算钢构件截面净毛面积比: RN = 0.85 梁保护层厚度(mm): BCB = 30.00 柱保护层厚度(mm): ACA = 30.00 是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否荷载组合信息 ........................................恒载分项系数: CDEAD= 1.20 活载分项系数: CLIVE= 1.40 风荷载分项系数: CWIND= 1.40 水平地震力分项系数: CEA_H= 1.30 竖向地震力分项系数: CEA_V= 0.50 特殊荷载分项系数: CSPY = 0.00 活荷载的组合系数: CD_L = 0.70 风荷载的组合系数: CD_W = 0.60 活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息.................................剪力墙底部加强区层数IWF= 2剪力墙底部加强区高度(m) Z_STRENGTHEN= 10.60********************************************************** 各层的质量、质心坐标信息**********************************************************层号塔号质心X 质心Y 质心Z 恒载质量活载质量(m) (m) (t) (t)4 1 15.248 32.350 20.200 38.8 0.8 3 1 23.221 16.598 15.400 1400.2 178.4 2 1 22.481 16.453 10.600 1406.0 244.0 1 1 22.505 16.452 5.800 1435.9 244.0活载产生的总质量(t): 667.200恒载产生的总质量(t): 4280.840结构的总质量(t): 4948.040恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高**********************************************************层号塔号梁数柱数墙数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m)1 1 127(30) 46(30) 0(30) 5.800 5.8002 1 127(30) 46(30) 0(30) 4.800 10.6003 1 128(30) 46(30) 0(30) 4.800 15.4004 1 4(30) 4(30) 0(30) 4.800 20.200********************************************************** 风荷载信息**********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y4 1 18.75 18.8 90.0 9.38 9.4 45.03 1 85.98 104.7 592.7 94.57 103.9 544.02 1 76.29 181.0 1461.6 83.92 187.9 1445.81 1 90.48 271.5 3036.3 99.53 287.4 3112.7=========================================================================== 计算信息=========================================================================== Project File Name : 食堂计算日期: 2005. 6. 9开始时间: 19:12:12可用内存: 976.00MB第一步: 计算每层刚度中心、自由度等信息第二步: 组装刚度矩阵并分解开始时间: 19:12:13FALE 自由度优化排序Beginning Time : 19:12:13.15End Time : 19:12:13.24Total Time (s) : 0.09FALE总刚阵组装Beginning Time : 19:12:13.26End Time : 19:12:13.34Total Time (s) : 0.09VSS 总刚阵LDLT分解Beginning Time : 19:12:13.35End Time : 19:12:13.35Total Time (s) : 0.00VSS 模态分析Beginning Time : 19:12:13.35End Time : 19:12:13.37Total Time (s) : 0.02形成地震荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 19:12:13.57Total Time (s) : 0.00第五步: 计算杆件内力开始时间: 19:12:13活载随机加载计算计算杆件内力结束日期: 2005. 6. 9时间: 19:12:14总用时: 0: 0: 2=========================================================================== 各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度=========================================================================== Floor No. 1 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree)Xmass= 22.5049(m) Ymass= 16.4517(m) Gmass= 1923.8958(t)Eex = 0.0751 Eey = 0.0050Ratx = 1.0000 Raty = 1.0000Ratx1= 1.3870 Raty1= 1.4117 薄弱层地震剪力放大系数= 1.00RJX = 2.9212E+05(kN/m) RJY = 2.8040E+05(kN/m) RJZ = 0.0000E+00(kN/m) ---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 22.4808(m) Ymass= 16.4534(m) Gmass= 1893.9961(t) Eex = 0.0764 Eey = 0.0051Ratx = 1.0300 Raty = 1.0119Ratx1= 1.4652 Raty1= 1.4405 薄弱层地震剪力放大系数= 1.00RJX = 3.0089E+05(kN/m) RJY = 2.8375E+05(kN/m) RJZ = 0.0000E+00(kN/m) ---------------------------------------------------------------------------Floor No. 3 Tower No. 1Xstif= 24.0306(m) Ystif= 16.3500(m) Alf = 45.0000(Degree) Xmass= 23.2207(m) Ymass= 16.5982(m) Gmass= 1756.9637(t) Eex = 0.0399 Eey = 0.0122Ratx = 0.9750 Raty = 0.9917Ratx1= 14.6056 Raty1= 17.9735 薄弱层地震剪力放大系数= 1.00 RJX = 2.9337E+05(kN/m) RJY = 2.8141E+05(kN/m) RJZ = 0.0000E+00(kN/m) ---------------------------------------------------------------------------Floor No. 4 Tower No. 1Xstif= 15.2480(m) Ystif= 32.3500(m) Alf = 45.0000(Degree) Xmass= 15.2480(m) Ymass= 32.3500(m) Gmass= 40.3840(t) Eex = 0.0000 Eey = 0.0000Ratx = 0.0856 Raty = 0.0695Ratx1= 1.2500 Raty1= 1.2500 薄弱层地震剪力放大系数= 1.00RJX = 2.5108E+04(kN/m) RJY = 1.9571E+04(kN/m) RJZ = 0.0000E+00(kN/m) ---------------------------------------------------------------------------============================================================================ 抗倾覆验算结果============================================================================ 抗倾覆弯矩Mr 倾覆弯矩Mov 比值Mr/Mov 零应力区(%)X风荷载1088568.8 3656.2 297.73 0.00Y风荷载989608.0 3870.3 255.69 0.00X 地震1088568.8 22944.3 47.44 0.00Y 地震989608.0 21749.2 45.50 0.00============================================================================ 结构整体稳定验算结果============================================================================ 层号X向刚度Y向刚度层高上部重量X刚重比Y刚重比1 0.292E+06 0.280E+06 5.80 49480. 34.24 32.872 0.301E+06 0.284E+06 4.80 32681. 44.19 41.673 0.293E+06 0.281E+06 4.80 16181. 87.02 83.474 0.251E+05 0.196E+05 4.80 396. 304.46 237.32该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应*********************************************************************** 楼层抗剪承载力、及承载力比值***********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号X向承载力Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------4 1 0.2330E+03 0.2330E+03 1.00 1.003 1 0.4303E+04 0.4074E+04 18.46 17.482 1 0.5564E+04 0.5425E+04 1.29 1.331 1 0.5595E+04 0.5369E+04 1.01 0.9917.4.4.2 周期、振型、地震力====================================================================== 周期、地震力与振型输出文件(VSS求解器)====================================================================== 考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数(X+Y) 扭转系数1 1.0829 93.13 0.94 ( 0.00+0.94 ) 0.062 1.0573 3.53 1.00 ( 1.00+0.00 ) 0.003 0.9585 97.02 0.08 ( 0.01+0.06 ) 0.924 0.3386 91.19 0.92 ( 0.00+0.92 ) 0.085 0.3305 1.40 1.00 ( 1.00+0.00 ) 0.006 0.2985 85.66 0.12 ( 0.03+0.10 ) 0.887 0.2220 92.17 0.98 ( 0.00+0.98 ) 0.028 0.1993 2.35 0.94 ( 0.94+0.01 ) 0.069 0.1902 88.84 0.01 ( 0.00+0.01 ) 0.9910 0.1823 116.85 0.92 ( 0.18+0.73 ) 0.0811 0.1794 26.68 0.99 ( 0.80+0.19 ) 0.0112 0.1633 113.15 0.11 ( 0.04+0.07 ) 0.89地震作用最大的方向= -89.426 (度)============================================================仅考虑X 向地震作用时的地震力Floor : 层号T ower : 塔号F-x-x : X 方向的耦联地震力在X 方向的分量F-x-y : X 方向的耦联地震力在Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.16 -1.10 0.273 1 2.05 -35.67 167.112 1 1.73 -29.97 142.271 1 0.96 -17.10 82.13振型 2 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.73 0.95 0.703 1 715.15 44.73 433.612 1 594.03 36.51 324.661 1 341.61 21.00 143.85振型 3 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.78 0.14 -0.953 1 1.11 -9.08 -586.552 1 0.82 -6.41 -497.581 1 0.59 -3.63 -285.55振型 4 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.11 0.68 -0.173 1 -0.34 8.93 -53.132 1 0.13 -5.54 29.641 1 0.32 -11.83 66.64振型 5 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -17.46 -0.29 -0.553 1 -351.53 -8.77 -233.112 1 208.51 5.05 -64.251 1 455.79 11.24 -19.82振型 6 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.10 0.02 -0.133 1 -0.09 -0.74 -39.212 1 -0.02 0.42 23.591 1 0.02 0.89 51.75振型7 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.03 -0.70 0.013 1 -0.03 0.67 -5.362 1 -0.03 0.92 -6.071 1 0.04 -1.40 10.10振型8 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 18.32 -0.35 3.593 1 -6.91 4.44 269.092 1 -40.86 -8.27 297.181 1 43.70 5.68 -445.80 振型9 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 0.00 0.00 -0.513 1 0.00 0.02 0.282 1 0.00 -0.04 0.851 1 0.00 0.03 -1.01振型10 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.92 3.64 -5.643 1 14.16 -30.80 206.872 1 -30.33 59.14 -360.771 1 24.39 -45.42 281.31振型11 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -9.79 -2.84 2.663 1 57.29 27.29 -216.872 1 -103.40 -54.11 -118.581 1 78.94 42.33 238.26振型12 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)4 1 -0.33 -0.04 0.493 1 0.84 -0.96 -73.972 1 -0.91 2.37 154.521 1 0.51 -1.97 -122.18各振型作用下X 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 4.582 1669.523 3.314 0.225 295.316 0.017 0.028 14.249 0.0010 7.3011 23.0412 0.11各层X 方向的作用力(CQC)Floor : 层号T ower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 静力法X 向的地震力------------------------------------------------------------------------------------------Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kN-m) (kN) (注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 30.10 30.10( 7.60%) ( 7.60%) 144.48 161.773 1 799.88 824.12( 5.09%) ( 5.09%) 4073.94 789.142 1 650.24 1344.71( 4.11%) ( 4.11%) 10349.05 567.751 1 590.13 1703.78( 3.44%) ( 3.44%) 19758.53 316.29抗震规范(5.2.5)条要求的X向楼层最小剪重比= 1.60%X 方向的有效质量系数: 99.50%============================================================仅考虑Y 向地震时的地震力Floor : 层号T ower : 塔号F-y-x : Y 方向的耦联地震力在X 方向的分量F-y-y : Y 方向的耦联地震力在Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)3 1 -37.52 653.21 -3059.882 1 -31.64 548.73 -2605.031 1 -17.56 313.05 -1503.88振型 2 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.16 0.06 0.043 1 44.20 2.76 26.802 1 36.71 2.26 20.061 1 21.11 1.30 8.89振型 3 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -4.49 -0.80 5.443 1 -6.38 52.06 3362.212 1 -4.71 36.73 2852.241 1 -3.39 20.79 1636.84振型 4 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -3.79 -23.43 5.753 1 11.80 -309.35 1840.031 1 -11.23 409.68 -2308.03振型 5 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.43 -0.01 -0.013 1 -8.60 -0.21 -5.702 1 5.10 0.12 -1.571 1 11.15 0.28 -0.48振型 6 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 4.98 0.82 -6.023 1 -4.19 -35.29 -1867.422 1 -0.97 19.85 1123.431 1 0.77 42.45 2464.26振型7 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -0.79 19.64 -0.303 1 0.77 -18.63 149.632 1 0.72 -25.66 169.391 1 -1.22 39.05 -281.77振型8 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.93 -0.04 0.383 1 -0.73 0.47 28.372 1 -4.31 -0.87 31.331 1 4.61 0.60 -47.00振型9 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 0.02 -0.07 -8.923 1 0.00 0.37 5.022 1 -0.04 -0.62 15.091 1 0.03 0.45 -17.82振型10 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.69 -6.70 10.403 1 -26.09 56.75 -381.182 1 55.89 -108.97 664.741 1 -44.93 83.70 -518.32 振型11 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 -5.39 -1.56 1.463 1 31.51 15.01 -119.292 1 -56.87 -29.77 -65.231 1 43.42 23.28 131.06振型12 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)4 1 1.77 0.22 -2.653 1 -4.50 5.17 397.452 1 4.87 -12.74 -830.241 1 -2.73 10.57 656.49各振型作用下Y 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 1535.062 6.383 108.794 268.655 0.186 27.847 14.418 0.169 0.1310 24.7711 6.9712 3.23各层Y 方向的作用力(CQC)Floor : 层号T ower : 塔号Fy : Y 向地震作用下结构的地震反应力Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 静力法Y 向的地震力------------------------------------------------------------------------------------------Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy(kN) (kN) (kN-m) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)4 1 35.73 35.73( 9.03%) ( 9.03%) 171.52 161.493 1 753.55 780.11( 4.82%) ( 4.82%) 3875.46 770.852 1 619.17 1275.54( 3.90%) ( 3.90%) 9821.92 554.591 1 556.86 1615.04( 3.26%) ( 3.26%) 18740.30 308.96抗震规范(5.2.5)条要求的Y向楼层最小剪重比= 1.60%Y 方向的有效质量系数: 99.50%==========各楼层地震剪力系数调整情况[抗震规范(5.2.5)验算]==========层号X向调整系数Y向调整系数1 1.000 1.0002 1.000 1.0003 1.000 1.0004 1.000 1.00017.4.4.3 结构位移///////////////////////////////////////////////////////////////////////////|公司名称: | | | | SATWE 位移输出文件| | 文件名称: WDISP.OUT | | | | 工程名称: 设计人: | | 工程代号: 校核人: 日期:2005/ 6/ 9 | ///////////////////////////////////////////////////////////////////////////所有位移的单位为毫米Floor : 层号Tower : 塔号Jmax : 最大位移对应的节点号JmaxD : 最大层间位移对应的节点号Max-(Z) : 节点的最大竖向位移h : 层高Max-(X)，Max-(Y) : X,Y方向的节点最大位移Ave-(X)，Ave-(Y) : X,Y方向的层平均位移Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X),Ratio-(Y): 最大位移与层平均位移的比值Ratio-Dx,Ratio-Dy : 最大层间位移与平均层间位移的比值Max-Dx/h，Max-Dy/h : X,Y方向的最大层间位移角X-Disp，Y-Disp，Z-Disp:节点X,Y,Z方向的位移=== 工况 1 === X 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(X) Ave-(X) Ratio-(X) hJmaxD Max-Dx Ave-Dx Ratio-Dx Max-Dx/h 4 1 270 13.66 13.58 1.01 4800.270 1.21 1.20 1.01 1/3970.3 1 195 13.28 12.90 1.03 4800.195 2.93 2.81 1.04 1/1636.2 1 121 10.51 10.24 1.03 4800.121 4.63 4.47 1.04 1/1036.1 1 47 5.94 5.83 1.02 5800.47 5.94 5.83 1.02 1/ 976.X方向最大值层间位移角: 1/ 976.=== 工况 2 === Y 方向地震力作用下的楼层最大位移Floor Tower Jmax Max-(Y) Ave-(Y) Ratio-(Y) hJmaxD Max-Dy Ave-Dy Ratio-Dy Max-Dy/h 4 1 270 15.27 15.02 1.02 4800.270 1.85 1.83 1.01 1/2595.3 1 195 15.29 13.07 1.17 4800.195 3.32 2.84 1.17 1/1445.2 1 121 12.18 10.39 1.17 4800.121 5.36 4.58 1.17 1/ 896.1 1 47 6.90 5.87 1.18 5800.47 6.90 5.87 1.18 1/ 840.Y方向最大值层间位移角: 1/ 840.=== 工况 3 === 竖向恒载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 273 -0.263 1 205 -6.642 1 131 -6.581 1 57 -6.62=== 工况 4 === 竖向活载作用下的楼层最大位移Floor Tower Jmax Max-(Z)4 1 272 -0.543 1 205 -2.202 1 128 -3.381 1 54 -3.3217.4.4.4 底层最大组合内力*********************************************************************** Output of Combined Force of COLUMN, WALL and BRACE on 1st Floor * * (All the Forces here are the Design Values) ** WDCNL.OUT * * ---------------------------------------------------------------- ** Symbols: ** Rlive --- Reduction factor of live loads ** N-C,N-WC,N-G --- Element number of COLUMN, SHEAR WALL and BRACE * * Load Case --- Combination number controled objective Combined ** NODE No--- Nodal Number of COLUMN and BRACE * * Shear-X,Shear-Y --- Shear force in X,Y direction(kN) ** Axial --- Axial force(kN) ** Moment-X,Moment-Y --- Moment in X,Y direction(kN-m) ** Vxmax,Vymax --- Combination of maximum shear in X,Y direction(kN) ** Nmin --- Combination of absolute minimum axial force(kN) ** Nmax --- Combination of absolute maximum axial force(kN) ** Mxmax --- Combination of maximum moment in X direction(kN-m) ** Mymax --- Combination of maximum moment in Y direction(kN-m) ** D+L --- Combination of 1.2*(dead load)+1.4*(live load) ** NE --- Combination mark of seismic force (1-Yes, 0-No) ** J1,J2 --- Nodal number of WALL-COLUMN at the left and ritht end ** Shear,Axial,Moment --- Shear, axial and moment of each WALL_COLUMN** Xod,Yod --- Center coordinates of Combination Force (Mx,My=0) ** Sum of Axial --- sum of vertical forces(kN) ***********************************************************************Total-Columns = 46 T otal-Wall-Columns = 0 Total-Brace = 0 Rlive = 0.70N-C NODE Critical (LoadCase) No Shear-X Shear-Y Axial Moment-X Moment-Y NE Condition ------------------------------------------------------------------------------1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Vxmax1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Vymax 1(10) 47 22.3 -38.1 -472.5 155.3 60.7 1 Nmin 1( 1) 47 16.2 14.8 -750.1 -29.4 28.9 0 Nmax 1( 7) 47 2.4 60.7 -699.7 -200.2 -16.7 1 Mxmax 1( 5) 47 54.4 10.6 -697.9 -18.2 174.1 1 Mymax 1( 1) 47 16.2 14.8 -720.1 -29.3 29.0 0 D+L ------------------------------------------------------------------------------ 2( 4) 59 -51.2 22.0 -1141.6 -44.9 -171.3 1 Vxmax 2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Vymax 2(10) 59 12.8 -28.3 -872.3 131.1 42.7 1 Nmin 2( 1) 59 -1.7 24.9 -1329.8 -48.5 -5.2 0 Nmax 2( 7) 59 -14.8 66.5 -1204.7 -205.5 -49.6 1 Mxmax 2( 4) 59 -51.2 22.0 -1141.6 -44.9 -171.3 1 Mymax 2( 1) 59 -2.3 24.7 -1278.0 -48.0 -6.3 0 D+L ------------------------------------------------------------------------------ 3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Vxmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Vymax 3(10) 71 6.9 -40.5 -602.0 149.2 31.3 1 Nmin 3( 1) 71 -9.6 10.1 -1071.4 -20.1 -20.4 0 Nmax 3( 7) 71 -21.6 56.1 -1090.8 -180.3 -62.5 1 Mxmax 3( 4) 71 -57.1 7.6 -919.1 -13.9 -182.6 1 Mymax 3( 1) 71 -9.6 9.9 -1009.0 -19.6 -20.3 0 D+L ------------------------------------------------------------------------------ 4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Vxmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Vymax 4(10) 83 17.4 -38.2 -571.2 140.2 51.5 1 Nmin 4( 1) 83 5.9 8.9 -1016.8 -17.5 9.2 0 Nmax 4( 7) 83 -8.6 51.8 -1032.2 -167.2 -37.7 1 Mxmax 4( 5) 83 54.0 8.3 -871.6 -17.8 173.2 1 Mymax4( 1) 83 6.0 8.7 -960.8 -17.3 9.5 0 D+L ------------------------------------------------------------------------------ 5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Vxmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Vymax 5(10) 96 12.9 -23.4 -795.5 107.7 42.8 1 Nmin 5( 1) 96 -0.9 19.8 -1197.9 -38.3 -3.7 0 Nmax 5( 7) 96 -14.2 53.8 -1082.9 -166.6 -48.4 1 Mxmax 5( 4) 96 -49.7 15.4 -1027.0 -27.6 -168.4 1 Mymax 5( 1) 96 -0.9 19.6 -1143.4 -37.8 -3.7 0 D+L ------------------------------------------------------------------------------ 6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Vxmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Vymax 6( 8) 108 -62.0 10.2 -549.2 -16.5 -191.8 1 Nmin 6( 1) 108 -11.2 17.1 -942.9 -32.9 -23.4 0 Nmax 6( 7) 108 -24.4 49.0 -858.3 -153.8 -67.8 1 Mxmax 6( 4) 108 -63.6 12.6 -683.9 -21.1 -195.1 1 Mymax 6( 1) 108 -10.9 16.8 -896.7 -32.4 -22.9 0 D+L ------------------------------------------------------------------------------ 7( 4) 114 -49.0 7.1 -575.6 -10.0 -167.1 1 Vxmax 7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Vymax 7( 9) 114 45.5 9.6 -169.4 -22.2 157.2 1 Nmin 7( 1) 114 -2.3 10.6 -468.0 -20.5 -6.4 0 Nmax 7( 7) 114 -14.8 42.4 -483.9 -139.7 -49.6 1 Mxmax 7( 4) 114 -49.0 7.1 -575.6 -10.0 -167.1 1 Mymax 7( 1) 114 -2.2 10.2 -434.9 -19.6 -6.2 0 D+L ------------------------------------------------------------------------------ 8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Vxmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Vymax 8( 8) 48 -19.8 1.6 -871.6 -6.8 -110.3 1 Nmin8( 1) 48 30.8 -0.8 -1326.5 0.4 57.0 0 Nmax 8( 6) 48 32.0 -59.3 -1136.4 195.7 71.5 1 Mxmax 8( 5) 48 66.0 -2.7 -1177.4 7.3 195.7 1 Mymax 8( 1) 48 31.7 -0.8 -1299.0 0.5 58.7 0 D+L ------------------------------------------------------------------------------ 9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Vxmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Vymax 9( 8) 49 -18.2 2.6 -886.0 -8.8 -106.5 1 Nmin 9( 1) 49 32.6 0.8 -1341.5 -2.6 60.6 0 Nmax 9( 7) 49 24.5 58.4 -1130.6 -195.9 41.3 1 Mxmax 9( 5) 49 67.5 -1.3 -1192.4 4.7 198.2 1 Mymax 9( 1) 49 33.1 0.8 -1307.2 -2.5 61.5 0 D+L ------------------------------------------------------------------------------ 10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Vxmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Vymax 10( 8) 50 -17.7 2.3 -889.0 -8.2 -105.1 1 Nmin 10( 1) 50 32.9 0.4 -1345.2 -1.9 61.4 0 Nmax 10( 7) 50 29.4 58.0 -1138.5 -195.2 58.9 1 Mxmax 10( 5) 50 67.5 -1.7 -1194.0 5.4 197.8 1 Mymax 10( 1) 50 33.4 0.4 -1311.7 -1.9 62.3 0 D+L ------------------------------------------------------------------------------ 11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Vxmax 11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Vymax 11( 8) 51 -13.5 3.4 -951.3 -10.3 -96.4 1 Nmin 11( 1) 51 37.6 1.6 -1417.3 -4.1 70.5 0 Nmax 11( 7) 51 24.8 60.2 -1224.8 -199.4 34.7 1 Mxmax 11( 5) 51 71.4 -0.5 -1261.5 3.1 205.0 1 Mymax 11( 1) 51 37.0 1.1 -1362.7 -3.2 69.4 0 D+L ------------------------------------------------------------------------------12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Vxmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Vymax 12(11) 52 2.5 38.5 -486.9 -157.7 -15.3 1 Nmin 12( 1) 52 18.8 -13.8 -761.4 25.4 34.8 0 Nmax 12( 6) 52 27.0 -60.2 -719.1 197.4 69.9 1 Mxmax 12( 5) 52 55.8 -13.5 -713.5 27.9 174.7 1 Mymax 12( 1) 52 18.0 -13.2 -713.8 24.3 33.1 0 D+L ------------------------------------------------------------------------------ 13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Vxmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Vymax 13(11) 60 -8.6 53.9 -1691.6 -181.3 -29.6 1 Nmin 13( 1) 60 -1.5 -1.7 -2421.8 2.4 -4.6 0 Nmax 13( 6) 60 7.8 -56.5 -2053.8 185.0 25.3 1 Mxmax 13( 4) 60 -50.2 0.0 -2050.2 -2.8 -168.8 1 Mymax 13( 1) 60 -3.0 -1.7 -2366.7 2.5 -7.5 0 D+L ------------------------------------------------------------------------------ 14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Vxmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Vymax 14( 9) 61 47.6 -0.7 -1709.4 2.8 160.6 1 Nmin 14( 1) 61 -3.4 1.0 -2436.1 -2.8 -8.2 0 Nmax 14( 7) 61 -5.1 55.0 -2060.9 -183.5 -15.5 1 Mxmax 14( 4) 61 -51.7 2.2 -2068.1 -7.1 -170.9 1 Mymax 14( 1) 61 -4.7 0.9 -2370.2 -2.6 -10.6 0 D+L ------------------------------------------------------------------------------ 15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Vxmax 15( 6) 62 -6.1 -54.7 -2039.0 181.4 -16.9 1 Vymax 15(10) 62 -5.6 -54.6 -1698.2 181.4 -15.8 1 Nmin 15( 1) 62 -4.3 -0.3 -2418.7 -0.3 -9.9 0 Nmax 15( 7) 62 0.2 54.1 -2051.2 -181.8 3.0 1 Mxmax15( 4) 62 -52.2 1.1 -2050.9 -5.0 -171.3 1 Mymax 15( 1) 62 -5.6 -0.3 -2354.5 -0.3 -12.2 0 D+L------------------------------------------------------------------------------ 16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Vxmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Vymax 16( 8) 63 -71.1 2.7 -1337.9 -7.8 -206.6 1 Nmin 16( 1) 63 -26.8 1.5 -2011.4 -3.8 -52.8 0 Nmax 16( 7) 63 -31.2 56.0 -1735.1 -185.4 -72.5 1 Mxmax 16( 4) 63 -74.9 2.9 -1622.8 -8.4 -214.0 1 Mymax 16( 1) 63 -26.6 1.1 -1941.1 -2.9 -52.2 0 D+L ------------------------------------------------------------------------------ 17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Vxmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Vymax 17( 8) 64 -61.9 -13.4 -684.4 23.0 -188.4 1 Nmin 17( 1) 64 -13.7 -20.7 -1076.9 38.6 -27.5 0 Nmax 17( 6) 64 3.0 -62.6 -981.3 196.6 24.1 1 Mxmax 17( 4) 64 -63.9 -16.4 -838.9 28.5 -192.3 1 Mymax 17( 1) 64 -13.2 -20.0 -1016.8 37.3 -26.4 0 D+L ------------------------------------------------------------------------------ 18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Vxmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Vymax 18(10) 69 11.0 -50.6 -968.2 171.1 31.6 1 Nmin 18( 1) 69 2.6 -4.9 -1430.1 8.5 3.5 0 Nmax 18( 6) 69 11.4 -51.3 -1172.7 172.2 32.1 1 Mxmax 18( 5) 69 57.4 -5.0 -1239.8 10.4 178.3 1 Mymax 18( 1) 69 2.6 -5.0 -1357.8 8.9 3.5 0 D+L ------------------------------------------------------------------------------ 19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Vxmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Vymax19(11) 70 -12.9 35.4 -641.8 -143.1 -44.8 1 Nmin 19( 1) 70 3.4 -11.2 -987.5 20.6 5.3 0 Nmax 19( 6) 70 18.3 -53.1 -923.6 175.6 53.2 1 Mxmax 19( 5) 70 57.7 -10.6 -840.0 21.2 178.5 1 Mymax 19( 1) 70 3.3 -10.6 -924.6 19.5 5.0 0 D+L ------------------------------------------------------------------------------ 20( 5) 72 50.4 -3.8 -891.1 8.0 166.2 1 Vxmax 20( 6) 72 17.6 -60.6 -869.1 187.5 47.7 1 Vymax 20( 8) 72 -35.1 -1.3 -653.5 0.5 -139.8 1 Nmin 20( 1) 72 9.7 -3.3 -982.8 5.6 16.6 0 Nmax 20( 6) 72 17.6 -60.6 -869.1 187.5 47.7 1 Mxmax 20( 5) 72 50.4 -3.8 -891.1 8.0 166.2 1 Mymax 20( 1) 72 9.2 -3.2 -934.2 5.5 15.6 0 D+L ------------------------------------------------------------------------------ 21( 4) 73 -60.6 10.4 -1569.0 -21.9 -188.6 1 Vxmax 21( 7) 73 -19.8 63.6 -1476.6 -194.6 -51.3 1 Vymax 21(11) 73 -17.8 62.0 -1214.4 -191.4 -47.2 1 Nmin 21( 1) 73 -13.8 11.3 -1849.5 -22.3 -28.2 0 Nmax 21( 7) 73 -19.8 63.6 -1476.6 -194.6 -51.3 1 Mxmax 21( 4) 73 -60.6 10.4 -1569.0 -21.9 -188.6 1 Mymax 21( 1) 73 -13.1 11.2 -1781.9 -22.1 -26.8 0 D+L ------------------------------------------------------------------------------ 22( 4) 74 -52.3 0.4 -1796.5 -2.8 -172.2 1 Vxmax 22( 6) 74 -0.9 -50.8 -1796.2 168.8 1.1 1 Vymax 22(10) 74 -0.3 -50.7 -1496.7 168.7 2.5 1 Nmin 22( 1) 74 -4.1 -0.6 -2118.7 0.4 -9.6 0 Nmax 22( 6) 74 -0.9 -50.8 -1796.2 168.8 1.1 1 Mxmax 22( 4) 74 -52.3 0.4 -1796.5 -2.8 -172.2 1 Mymax 22( 1) 74 -3.5 -0.6 -2051.3 0.5 -8.5 0 D+L。
