模拟电子技术复习题

《模拟电子期末练习题》填空题：1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（增加），发射结压降（减小）。

7、三极管放大电路共有三种组态分别是（共射极）、（共基极）、（共集电极）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（电流）负反馈。

9、负反馈放大电路的放大倍数A F=（A/（1+AF）），对于深度负反馈放大电路的放大倍数A F=（1/F）。

10、P型半导体中空穴为（多数）载流子，自由电子为（少数）载流子。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、反向电流是由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

14、共集电极电路电压放大倍数（小于近似等于1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、晶体三极管具有放大作用时，发射结（正偏），集电结（反偏）。

17、为了稳定三极管放大电路和静态工作点，采用（直流）负反馈，为了减小输出电阻采用（电压）负反馈。

18、共模信号是大小（相等），极性（相同）的两个信号。

19、乙类互补功放存在（交越）失真，可以利用（甲乙）类互补功放来克服。

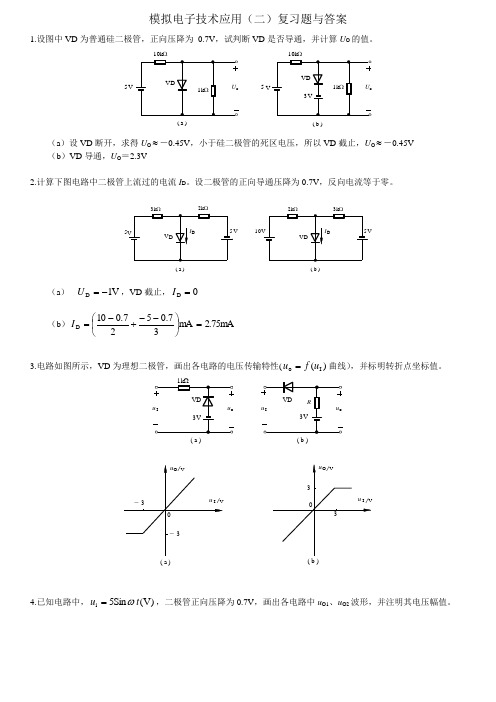

模拟电子技术应用（二）复习题与答案1.设图中VD 为普通硅二极管，正向压降为 0.7V ，试判断VD 是否导通，并计算U O 的值。

5V5V( a )( b )（a ）设VD 断开，求得U O ≈－0.45V ，小于硅二极管的死区电压，所以VD 截止，U O ≈－0.45V（b ）VD 导通，U O ＝2.3V2.计算下图电路中二极管上流过的电流I D 。

设二极管的正向导通压降为0.7V ，反向电流等于零。

( a )V ( b )（a ）V 1D -=U ，VD 截止，0D =I （b ） 2.75mA m A 37.0527.010D=⎪⎭⎫⎝⎛--+-=I3.电路如图所示，VD 为理想二极管，画出各电路的电压传输特性()(I O u f u =曲线），并标明转折点坐标值。

( a )( b )( a )( b )4.已知电路中，)V ( Sin 5i t u ω=，二极管正向压降为0.7V ，画出各电路中u O1、u O2波形，并注明其电压幅值。

uu ( a )( b )－－5.在如图所示电路中，已知稳压管VD Z1的稳定电压U Z1＝6.3V ， VD Z2的稳定电压U Z2＝7.7V ，它们的正向导通电压U D 均为0.7V ，U I 和R 的取值合理，U I 的实际极性和U O1～U O4的假设极性如图中所标注。

填空： U O1＝V ，U O2＝V ，U O3＝V ，U O4＝V 。

U IU IU U O1U O2U O3U O414 ， 7，－0.7，－6.36.从括号中选择正确的答案，用A 、B 、C 、D 填空。

用直流电压表测得各晶体管各电极的对地静态电位如图所示，试判断这些晶体管处于什么状态。

（A ．放大， B ．饱和， C ．截止， D ．损坏） ⑴；⑵；⑶；⑷；⑸。

( 1 )( 3 )( 2 )( 5 )+9V +12V－－12V0V+2.3V( 4 )（1）C （2）A （3）C （4）B （5）D7. 从括号中选择正确的答案，用A 、B 、C 、D 填空。

《模拟电子技术》期末复习试题及参考答案一、填空题（每空1分，共32分）1、自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。

2、PN结的单向导电性，就是PN结正偏时（），反偏时（）。

3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（）。

4、所谓理想二极管就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成开断。

5、场效应管的漏极电流I D=( ),所以它是（）控制文件。

6、当温度升高时三极管的集电极电流IC（），电流放大系数β（）。

7、为了提高三极管放大电路的输入电阻，采用（）负反馈。

为了稳定输出电流，采用（）负反馈。

8、负反馈使放大电路增益（），但（）增益稳定性。

9、（）称为负反馈深度，其中F=( ),称为（）。

10、差模信号是大小（），极性（），差分电路不抑制（）漂移。

11、甲乙类互补功率放大器，可以消除（）类互补功率（）失真。

12、用低频信号去改变高频信号的（）称为调幅，高频信号称为（）信号。

13、当频率升高时，晶体管电流放大系数（）共基极电路比共射极电路的高频特性（），fδ=（）fβ14、振荡电路的平衡条件是（），正反馈才能保证振荡电路的（）。

15半波整流电路电阻负载时，理想二极管承受的最高反压是（）。

二、选择题（每空2分，共30分）1、三端集成稳压器CW7906的输出电压是（）A -6VB -9vC -12v2、测得某电路中三极管各极电位分别是3V、2.3V、12V则三极管的三个电极分别是（），该管是（）型。

A (E、B、C) B(B、C、E) C(B、E、C) D(PNP) E(NPN)3、共射极放大电路的交流输出波形上半周失真时为（）失真。

共射极放大电路的交流输出波形下半周失真时为（）失真。

A 饱和B 截止C交越D频率4、差分放大电路是为了（）而设置的。

A稳定Au B放大信号 C抑制零点漂移5、K MCR是差分放大电路的一个主要技术指标，它反映放大电路（）能力。

1、在本征半导体中掺入微量的 D 价元素，形成N型半导体。

A.二B.三C.四D.五2、在N型半导体中掺入浓度更大的 C 价元素，变成为P型半导体。

A.二B.三C.四D.五3、在本征半导体中，自由电子浓度 B空穴浓度。

A.大于B.等于C.小于4、在P型半导体中，自由电子浓度 C 空穴浓度。

A.大于B.等于C.小于5、本征半导体温度升高以后自由电子数和空穴数都增多，且数目相同6、空间电荷区是由 C 构成的。

A.电子B.空穴C.离子D.分子7、PN结加正向电压时，空间电荷区将 A 。

变宽 D. 无法确定。

反向击穿、当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

B. 前者正偏、后者反偏11、当温度升高时，二极管的反向饱和电流将 A 。

A. 增大B. 不变C. 减小D. 都有可能12、工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C 从1mA变为2mA，那么它的β约为 C 。

A. 83B. 91C. 100D. 1013、当场效应管的漏极直流电流I D从2mA变为4mA时，它的低频跨导g m将 A 。

A.增大B.不变C.减小D. 都有可能14、晶体管是 A 器件。

A.电流控制电流15、实践中，判别晶体管是否饱和，最简单的方法是测量U CE。

16、在正常放大的电路中，测得晶体管三个电极的对地电位如图所示，试判断管子的类型和材料。

图1为 D ；图2为 A 。

[基极电位总是处于中间]A.NPN硅管B.PNP硅管C.NPN锗管D.PNP锗管17、增强型PMOS管工作在放大状态时，其栅源电压 B ，耗尽型PMOS 管工作在放大状态时，其栅源电压 D 。

A.只能为正B.只能为负C.可正可负D.可正可负，也可为零18、在放大电路中，场效应管工作在漏极特性的 C 。

A.可变电阻（欧姆）区B.截止区C.饱和区 D.击穿区20、场效应管是 D 器件。

D.电压控制电流21、基本共射放大电路中，基极电阻R b的作用是 A 。

模拟电子技术复习题1、什么是N型半导体？P型半导体？2、在图示电路中，已知变压器副边电压有效值U2，变压器内阻和二极管导通电压均可忽略不计，R << R L（R为电感线圈电阻），u D波形如图所示，试述下图的工作原理已经U2,UD,UO间的关系。

3功率放大电路的分类？给出OCL,OTL的电路图及工作原理。

乙类功放有什么缺点，如何改进，给出改进后电路图及原理。

5、图中VT为小功率硅晶体管，当R b不同，VT可能处于放大、饱和、截止状态，把不同状态下基射极电压U BE、集射极电压U CE的大致数值范围填入表内。

晶6、差分放大电路如图所示。

各晶体管参数相同，当环境温度（T）变化，如温度升高（用T表示），在分析该电路抑制温漂，稳定工作电流原理后，用箭头（增大用表示，减小用 表示）填画下列各电量后的括号：T（）→I＝I C2（）→U B4＝U B5（）→U B3（）→I E3（）→I C1＝I C2 C1（）。

7、图（a）所示为某电路的方框图，已知u I、u O1～u O3的波形如图（b）所示。

将各电路的名称分别填入空内：1．电路1为；2．电路2为；3．电路3为。

8、图（a）所示电路中，A为理想运算放大器，其输出电压的最大幅度为V；输入信号、的波形如图（b）所示。

试画出的波形。

9、已知图示电路中晶体管的＝120，，U＝0.7V，电容的容量足够大，对交流信号可视为短路。

1．若要求静态电流＝1.5mA，估算的值；2．求电压放大倍数、输入电阻、输出电阻。

10、某放大电路的低频段交流等效电路如图所示，求放大电路的下限截止频率f L。

11、某放大电路电的折线近似波特图如图所示，试问该放大电路是同相放大电路还是反向放大电路，它的上限截止频率、下限截止频率和通频带宽度各为多少？12、反馈放大电路如图所示，设电容器对交流信号均可视为短路。

1．指出级间交流反馈支路、极性和组态及其对输入电阻、输出电阻的影响；2．写出深度负反馈条件下、、的表达式。

一. 选择1、从括号中选择正确的答案，用A 、B 、C 、D 填空。

普通小功率硅二极管的正向导通压降约为____，反向电流一般___；普通小功率锗二极管的正向导通压降约为____，反向电流一般____。

（A ．0.1～0.3V ， B ．0.6～0.8V ， C ．小于A μ1， D ．大于A μ1）2、从括号中选择正确的答案，用A 、B 、C 、D 填空。

用直流电压表测得电路中晶体管各电极的对地静态电位如图所示，试判断这些晶体管处于什么状态。

（A ．放大， B ．饱和 ， C ．截止 ， D ．损坏） ⑴ ； ⑵ ； ⑶ ； ⑷ ； ⑸ 。

( 1 )( 3 )( 2 )( 5 )+9V+12V－－12V0V+2.3V( 4 )3、选择正确答案，用A 、B 填空。

场效应管属于____（A ．电压， B ．电流）控制型元件，栅极的____（A ．电压， B ．电流）几乎等于零，所以共源放大电路的输入电阻通常比共射放大电路的输入电阻____（A ．大， B ．小）。

二. 判断1、判断下列说法的正、误，在相应的括号内画√表示正确，画×表示错误。

1．P 型半导体可以通过在纯净半导体中掺入五价磷元素而获得。

（ ） 2．在N 型半导体中，掺入高浓度的三价硼元素可以改型为P 型半导体。

（ ） 3．P 型半导体是呈中性的（ ），N 型半导体是带负电的。

（ ）2、判断下列说法的正、误，在相应的括号内画√表示正确，画×表示错误。

用双极型晶体管组成的共射放大电路与用场效应管组成的共源放大电路相比，前者的输入电阻比后者大（ ）；前者的噪声系数比后者小（ ）；前者静态工作点的温度漂移比后者大（ ）。

3、判断下列说法的正误，在相应的括号内画√表示正确，画×表示错误。

1．放大电路的放大倍数是指输出与输入之间的变化量之比，因此它与静态工作点无关。

（ ） 2．共基放大电路的电流放大倍数小于1，（ ）所以不能实现功率放大。

一、填空题：（要求）1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。

制造这些器材的主要材料是半导体，例如和等。

半导体中中存在两种载流子：和。

纯净的半导体称为，它的导电能力很差。

掺有少量其他元素的半导体称为杂质半导体。

杂质半导体分为两种：型半导体——多数载流子是；型半导体——多数载流子是。

当把P型半导体和N型半导体结合在一起时，在两者的交界处形成一个结，这是制造半导体器件的基础。

2、三极管的共射输出特性可以划分为三个区：区、区和区。

为了对输入信号进行线形放大，避免产生严重的非线形性失真，应使三极管工作在区内。

当三极管的静态工作点过分靠近区时容易产生截止失真，当三极管的静态工作点靠近区时容易产生饱和失真。

3、半导体二极管就是利用一个加上外壳，引出两个电极而制成的。

它的主要特点是具有性，在电路中可以起整流和检波等作用。

半导体二极管工作在区时，即使流过管子的电流变化很大，管子两端的电压变化也很小，利用这种特性可以做成。

4、场效应管利用栅源之间电压的效应来控制漏极电流，是一种控制器件。

场效应管分为型和型两大类。

5、多极放大电路常用的耦合方式有三种：耦合、耦合和耦合。

6、在本征半导体中加入价元素可形成N型半导体，加入价元素可形成P型半导体。

7、集成运放中常用的偏置电路有电流源、电流源和电流源等。

8、不同类型的反馈对放大电路产生的影响不同。

正反馈使放大倍数；负反馈使放大倍数；但其他各项性能可以获得改善。

直流负反馈的作用是，交流负反馈能够。

9、电压负反馈使输出保持稳定，因而了放大电路的输出电阻；而电流负反馈使输出保持稳定，因而了输出电阻。

串联负反馈了放大电路的输入电阻；并联负反馈则了输入电阻。

在实际的负反馈放大电路中，有以下四种基本的反馈组态：式、式、式和式。

10、将一个RC低通电路与一个RC高通电路联在一起，可以组成带通滤波器；将一个RC低通电路与一个RC高通电路联在一起，可以组成带阻滤波器。

《模拟电子技术》复习题综合（第5章）一、填空题1.集成运算放大器工作在线性区时，两输入端的电位可以近似为U+U-。

2.理想运算放大器的“虚短”和“虚断”的概念，就是流进运放的电流为，两个输入端的电压为，为保证运放工作在线性状态，必须引入反馈。

3.为了工作在线性工作区，应使集成运放电路处于状态；为了工作在非线性区，应使集成运放电路处于状态。

4.输入电阻很大的运算电路是比例运算放大器，电路中引入的是负反馈。

5.电压比较器中的集成运放通常工作在区，电路工作在状态或引入反馈。

6.在模拟运算电路时，集成运算放大器工作在区，而在比较器电路中，集成运算放大器工作在区。

7.过零比较器可将正弦波变为波，积分器可将方波变为波。

二、选择题1.为了工作在线性工作区，应使集成运放电路处于状态；为了工作在非线性区，应使集成运放电路处于状态。

A.正反馈B.负反馈C.正反馈或无反馈D.负反馈或无反馈2.关于理想集成运放的输入电阻和输出电阻论述正确的是。

A.输入电阻为∞，输出电阻为0B.输入电阻为0，输出电阻为∞C.输入电阻和输出电阻均为∞D.输入电阻和输出电阻均为03.右图所示电路的反馈类型和极性是。

A.电压串联负反馈B.电压串联正反馈C.电压并联负反馈D.电压并联正反馈4.右图所示电路的电压放大倍数为。

A.RRA Fuf-= B.RRA Fuf= C.RRA Fuf+=1 D.RRA Fuf-=17.为了从信号中提取高频部分，应选用。

A.低通滤波器B.带通滤波器C.高通滤波器D.带阻滤波器8.为防止50Hz电网电压干扰混入信号之中，应选用。

A.低通滤波器B.带通滤波器C.高通滤波器D.带阻滤波器9.为获取信号中的直流成分，应选用。

A.低通滤波器B.带通滤波器C.高通滤波器D.带阻滤波器三、判断题：1.在运算电路中，同相输入端和反相输入端均为“虚地”。

（）2.运算电路中一般均引入负反馈。

（）3.电压比较器的阈值电压是使集成运放同相输入端电位和反相输入端电位相等的输入电压。

一、填空题：（要求）1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。

制造这些器材的主要材料是半导体，例如和等。

半导体中中存在两种载流子：和。

纯净的半导体称为，它的导电能力很差。

掺有少量其他元素的半导体称为杂质半导体。

杂质半导体分为两种：型半导体——多数载流子是；型半导体——多数载流子是。

当把P型半导体和N型半导体结合在一起时，在两者的交界处形成一个结，这是制造半导体器件的基础。

2、三极管的共射输出特性可以划分为三个区：区、区和区。

为了对输入信号进行线形放大，避免产生严重的非线形性失真，应使三极管工作在区。

当三极管的静态工作点过分靠近区时容易产生截止失真，当三极管的静态工作点靠近区时容易产生饱和失真。

3、半导体二极管就是利用一个加上外壳，引出两个电极而制成的。

它的主要特点是具有性，在电路中可以起整流和检波等作用。

半导体二极管工作在区时，即使流过管子的电流变化很大，管子两端的电压变化也很小，利用这种特性可以做成。

4、场效应管利用栅源之间电压的效应来控制漏极电流，是一种控制器件。

场效应管分为型和型两大类。

5、多极放大电路常用的耦合方式有三种：耦合、耦合和耦合。

6、在本征半导体中加入价元素可形成N型半导体，加入价元素可形成P型半导体。

7、集成运放中常用的偏置电路有电流源、电流源和电流源等。

8、不同类型的反馈对放大电路产生的影响不同。

正反馈使放大倍数；负反馈使放大倍数；但其他各项性能可以获得改善。

直流负反馈的作用是，交流负反馈能够。

9、电压负反馈使输出保持稳定，因而了放大电路的输出电阻；而电流负反馈使输出保持稳定，因而了输出电阻。

串联负反馈了放大电路的输入电阻；并联负反馈则了输入电阻。

在实际的负反馈放大电路中，有以下四种基本的反馈组态：式、式、式和式。

10、将一个RC低通电路与一个RC高通电路联在一起，可以组成带通滤波器；将一个RC低通电路与一个RC高通电路联在一起，可以组成带阻滤波器。
