PRS-753DT光纤分相纵差成套保护装置定值清单1.定值清单1.1.保护元件配置PRS-753DT装置提供了丰富的保护元件，并可根据具体工程需求，灵活配置保护元件。
一旦保护元件配置退出，则与此保护元件相关的定值都变为不可见，大大简化了整定管理。
装置的保护元件配置功能即是根据用户的要求，在出厂前投入选配的元件。
装置出厂后不得轻易更改保护元件配置，如果改动需重新整定定值。
请特别注意：装置的定值单与保护的配置息息相关，配置不同时定值单也有所区别。
本章以下所列的定值表为装置的定值单全表。
1.2.数值型定值【注意】：本装置保护所有定值均按二次值整定。
表5-2 数值型定值表注：表中In为1或5，分别对应于TA二次额定电流为1A或5A。
1.3.投退型定值表5-3 投退型定值表1.4.软压板本保护装置设置了软压板功能。
当软压板功能允许时，可以通过装置菜单就地修改，也可以通过后台遥控的方式进行修改。
表5-4 软压板定值表说明：1)“投闭锁重合闸压板”和屏上硬压板为“或”的关系，“投闭锁重合闸压板”置“投入”时，将闭锁重合闸，一般应置位“退出”；2)其余的软压板和和屏上硬压板为“与”的关系。
当需要利用软压板功能时，必须投上硬压板。
当不需要软压板功能时，必须将相应的软压板设置为“投入”。
2.定值整定说明2.1.系统参数1)线路全长（d310）：按实际线路长度整定，此处的线路全长定义为保护安装处距离T点的距离，即支路长度，单位为公里（km），用于测距计算。
2)线路全长正序阻抗及角度定值（d311~d312）：按实际线路全长阻抗整定，此处的线路全长定义为保护安装处距离T点的距离，即支路长度。
【注意】：本装置各阻抗参数的整定值均为二次值。
3) 本侧识别码、A 通道识别码和B 通道识别码：数字，范围为0~65535。
【注意】：这三个定值主要用来区分保护装置，其整定值需三者均不相同；同时应注意在一个站内的所有保护装置间应不重复。

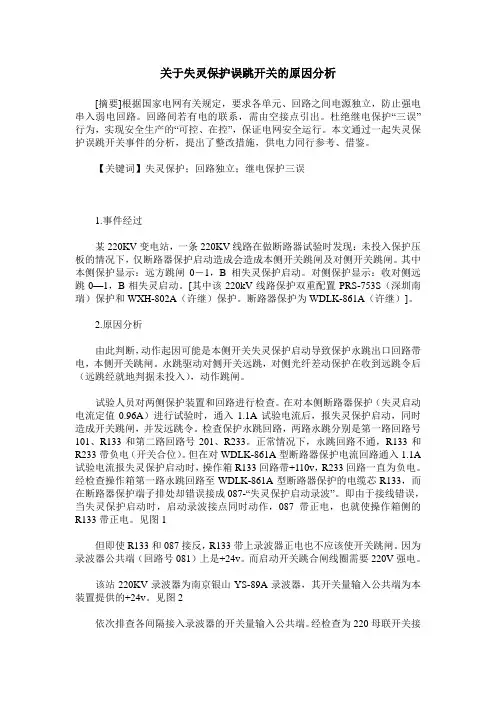

关于失灵保护误跳开关的原因分析[摘要]根据国家电网有关规定，要求各单元、回路之间电源独立，防止强电串入弱电回路。
回路间若有电的联系，需由空接点引出。
杜绝继电保护“三误”行为，实现安全生产的“可控、在控”，保证电网安全运行。
本文通过一起失灵保护误跳开关事件的分析，提出了整改措施，供电力同行参考、借鉴。
【关键词】失灵保护；回路独立；继电保护三误1.事件经过某220KV变电站，一条220KV线路在做断路器试验时发现：未投入保护压板的情况下，仅断路器保护启动造成会造成本侧开关跳闸及对侧开关跳闸。
其中本侧保护显示：远方跳闸0－1，B相失灵保护启动。
对侧保护显示：收对侧远跳0—1，B相失灵启动。
[其中该220kV线路保护双重配置PRS-753S（深圳南瑞）保护和WXH-802A（许继）保护。
断路器保护为WDLK-861A（许继）]。
2.原因分析由此判断，动作起因可能是本侧开关失灵保护启动导致保护永跳出口回路带电，本侧开关跳闸。
永跳驱动对侧开关远跳，对侧光纤差动保护在收到远跳令后（远跳经就地判据未投入），动作跳闸。
试验人员对两侧保护装置和回路进行检查。
在对本侧断路器保护（失灵启动电流定值0.96A）进行试验时，通入1.1A试验电流后，报失灵保护启动，同时造成开关跳闸，并发远跳令。
检查保护永跳回路，两路永跳分别是第一路回路号101、R133和第二路回路号201、R233。
正常情况下，永跳回路不通，R133和R233带负电（开关合位）。
但在对WDLK-861A型断路器保护电流回路通入1.1A 试验电流报失灵保护启动时，操作箱R133回路带+110v，R233回路一直为负电。
经检查操作箱第一路永跳回路至WDLK-861A型断路器保护的电缆芯R133，而在断路器保护端子排处却错误接成087-“失灵保护启动录波”。
即由于接线错误，当失灵保护启动时，启动录波接点同时动作，087带正电，也就使操作箱侧的R133带正电。
见图1但即使R133和087接反，R133带上录波器正电也不应该使开关跳闸。

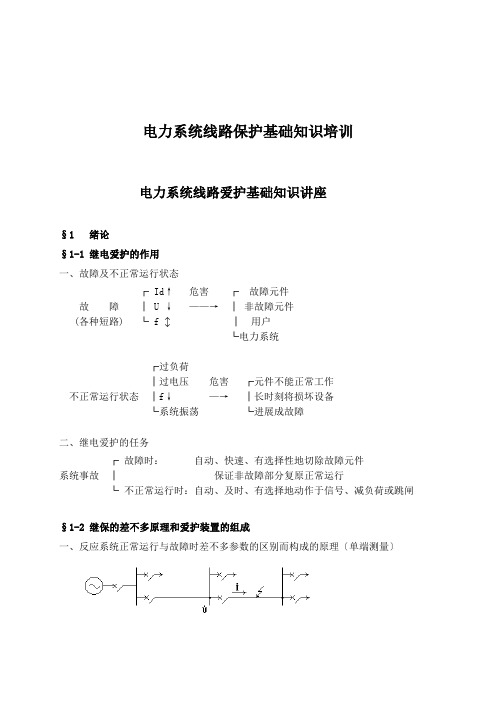

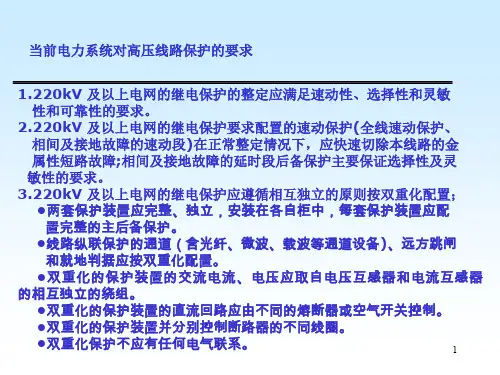

电力系统线路保护基础知识培训电力系统线路爱护基础知识讲座§1 绪论§1-1 继电爱护的作用一、故障及不正常运行状态┌ Id↑危害┌故障元件故障│ U ↓——→│非故障元件(各种短路) └ f │用户└电力系统┌过负荷│过电压危害┌元件不能正常工作不正常运行状态│f↓—→│长时刻将损坏设备└系统振荡└进展成故障二、继电爱护的任务┌故障时：自动、快速、有选择性地切除故障元件系统事故│保证非故障部分复原正常运行└不正常运行时：自动、及时、有选择地动作于信号、减负荷或跳闸§1-2 继保的差不多原理和爱护装置的组成一、反应系统正常运行与故障时差不多参数的区别而构成的原理〔单端测量〕运行参数：I、U、Z∠φ反应I↑→过电流爱护反应U↓→低电压爱护反应Z↓→低阻抗爱护(距离爱护)二、反应电气元件内部故障与外部故障及正常运行时两端电流相位和功率方向的差别而构成的原理〔双端测量〕以A-B线路为例：规定电流正方向：由爱护安装处母线→被爱护线路1、外部短路时(及正常运行时) d1点短路:I d1B(-) U B(+) P B(-) ┐│→θ＝180°I d1A(+) U A(+) P A(+) ┘2、内部短路时 d2点短路：I d2B(+) U B(+) P B(+) ┐│→θ＝0°I d2A(+) U A(+) P A(+) ┘3、利用以上差别，构成差动原理爱护纵联差动爱护相差高频动爱护方向高频爱护等三、爱护装置的组成部分┌───┐┌───┐┌───┐输入信号─→│测量│─→│逻辑│─→│执行│─→输出信号└───┘└───┘└───┘↑└整定值§1-3 对电力系统继电爱护的差不多要求一、选择性：爱护装置动作时，仅将故障元件从电力系统中切除，使停电范畴尽量缩小，以保证系统中的无故障部分仍能连续安全运行。
d3点短路：6动作：有选择性5再动作：无选择性假如6拒动，5再动作：有选择性(5作为6的远后备爱护)d1点短路：1、2动作：有选择性3、4动作：无选择性┌本元件主爱护拒动时，由前一级爱护作为后备叫远后备.后备爱护│└本元件主爱护拒动时，由本元件的另一套爱护作为后备叫近后备.二、速动性：故障后,为防止并列运行的系统失步,减少用户在电压降低的情形下工作的时刻及故障元件损坏程度，应尽量地快速切除故障。

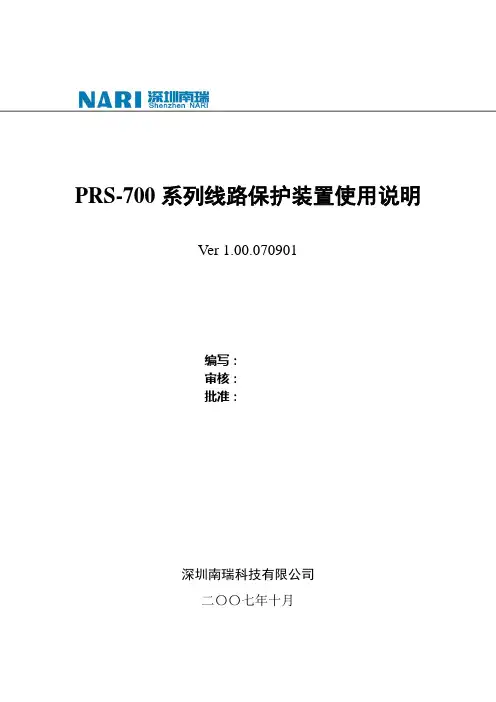

PRS-700系列线路保护装置使用说明Ver 1.00.070901编写：审核：批准：深圳南瑞科技有限公司二〇〇七年十月SZNARI/GD-10-18-02(1) 升级序号编辑人线路组版本号.定版日期 1.00.0709011修订人版本号.定版日期修订说明2修订人版本号.定版日期修订说明3修订人版本号.定版日期修订说明PRS-700系列线路保护装置使用说明编写：线路组1. 装置密码PRS-700系列线路保护装置密码分为2类：用户密码：“800”、“740”、“681”三者均可，该密码可以进入【整定】、【预设】、【调试】菜单的各个子菜单。
厂家密码：“483”可以用来进入【厂家】菜单的各个菜单。
2. 功能键的使用装置面板上有2个功能键，标识为F1和F2。
灵活的使用这两个功能键，将有意想不到的收获。
1、在巡检状态下同时按下“F1”和“F2”键，进入“定值组别切换”界面；2、在巡检状态下按“F2”键，可以复归事件记录和信号灯，但不能复归自检记录；3、定值“查看”/“整定”状态下按“F1”键，可在同组别“数值”和“投退”定值间切换；4、录波显示基本界面下按“F1”键，可将三路通道切换至一个坐标轴上显示；5、录波“查看界面二”下，按“F2”键，可进入到录波波形中单点值的查看页面；6、通讯“报文监视”界面下按“F1”键停止刷新界面显示的报文，按“F2”键恢复刷新；7、在“查看内存”界面下按“F1”键停止刷新界面显示的报文，按“F2”键恢复刷新；8、采样通道数据查看界面下按“F1”键停止刷新界面显示的数据，按“F2”键恢复刷新。
9、装置断电的情况下，按住“F1”，“F2”以及“返回”键，然后上电。
此时将不加载可执行文件。
管理程序上传不成功的时候，再次启动，往往FTP无法连接；使用该功能后，FTP便可以正常连接。
3. 隐藏菜单PRS-700系列装置都设置有隐藏菜单，在巡检界面按“F1”和“确认”键，会弹出主菜单，一级菜单最后一个菜单【厂家】为隐藏菜单。
