电动汽车线路分析

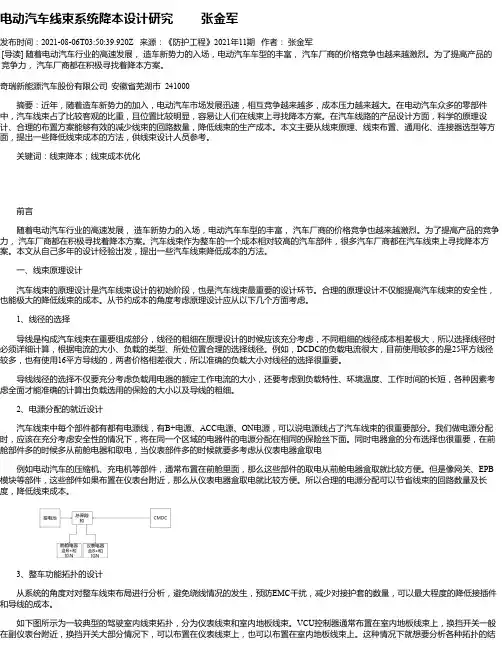

电动汽车线束系统降本设计研究张金军发布时间：2021-08-06T03:50:39.920Z 来源：《防护工程》2021年11期作者：张金军[导读] 随着电动汽车行业的高速发展，造车新势力的入场，电动汽车车型的丰富，汽车厂商的价格竞争也越来越激烈。

为了提高产品的竞争力，汽车厂商都在积极寻找着降本方案。

奇瑞新能源汽车股份有限公司安徽省芜湖市 241000摘要：近年，随着造车新势力的加入，电动汽车市场发展迅速，相互竞争越来越多，成本压力越来越大。

在电动汽车众多的零部件中，汽车线束占了比较客观的比重，且位置比较明显，容易让人们在线束上寻找降本方案。

在汽车线路的产品设计方面，科学的原理设计、合理的布置方案能够有效的减少线束的回路数量，降低线束的生产成本。

本文主要从线束原理、线束布置、通用化、连接器选型等方面，提出一些降低线束成本的方法，供线束设计人员参考。

关键词：线束降本；线束成本优化前言随着电动汽车行业的高速发展，造车新势力的入场，电动汽车车型的丰富，汽车厂商的价格竞争也越来越激烈。

为了提高产品的竞争力，汽车厂商都在积极寻找着降本方案。

汽车线束作为整车的一个成本相对较高的汽车部件，很多汽车厂商都在汽车线束上寻找降本方案。

本文从自己多年的设计经验出发，提出一些汽车线束降低成本的方法。

一、线束原理设计汽车线束的原理设计是汽车线束设计的初始阶段，也是汽车线束最重要的设计环节。

合理的原理设计不仅能提高汽车线束的安全性，也能极大的降低线束的成本。

从节约成本的角度考虑原理设计应从以下几个方面考虑。

1、线径的选择导线是构成汽车线束在重要组成部分，线径的粗细在原理设计的时候应该充分考虑，不同粗细的线径成本相差极大，所以选择线径时必须详细计算，根据电流的大小、负载的类型、所处位置合理的选择线径。

例如，DCDC的负载电流很大，目前使用较多的是25平方线径较多，也有使用16平方导线的，两者价格相差很大，所以准确的负载大小对线径的选择很重要。

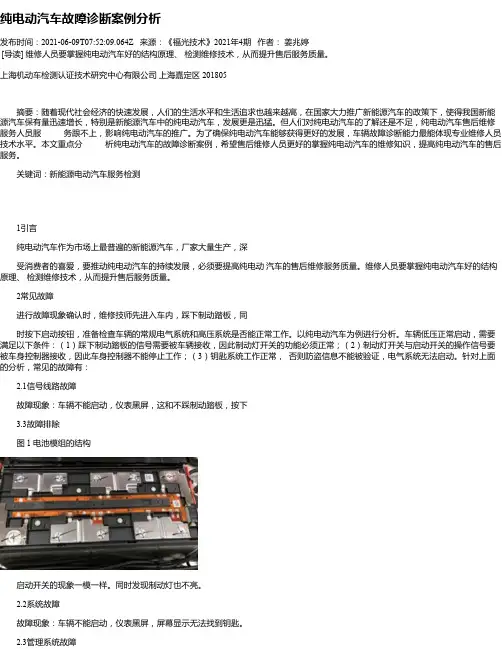

纯电动汽车故障诊断案例分析发布时间：2021-06-09T07:52:09.064Z 来源：《福光技术》2021年4期作者：姜兆婷[导读] 维修人员要掌握纯电动汽车好的结构原理、检测维修技术，从而提升售后服务质量。

上海机动车检测认证技术研究中心有限公司上海嘉定区 201805摘要：随着现代社会经济的快速发展，人们的生活水平和生活追求也越来越高，在国家大力推广新能源汽车的政策下，使得我国新能源汽车保有量迅速增长，特别是新能源汽车中的纯电动汽车，发展更是迅猛。

但人们对纯电动汽车的了解还是不足，纯电动汽车售后维修服务人员服务跟不上，影响纯电动汽车的推广。

为了确保纯电动汽车能够获得更好的发展，车辆故障诊断能力最能体现专业维修人员技术水平。

本文重点分析纯电动汽车的故障诊断案例，希望售后维修人员更好的掌握纯电动汽车的维修知识，提高纯电动汽车的售后服务。

关键词：新能源电动汽车服务检测1引言纯电动汽车作为市场上最普遍的新能源汽车，厂家大量生产，深受消费者的喜爱，要推动纯电动汽车的持续发展，必须要提高纯电动汽车的售后维修服务质量。

维修人员要掌握纯电动汽车好的结构原理、检测维修技术，从而提升售后服务质量。

2常见故障进行故障现象确认时，维修技师先进入车内，踩下制动踏板，同时按下启动按钮，准备检查车辆的常规电气系统和高压系统是否能正常工作。

以纯电动汽车为例进行分析。

车辆低压正常启动，需要满足以下条件：（1）踩下制动踏板的信号需要被车辆接收，因此制动灯开关的功能必须正常；（2）制动灯开关与启动开关的操作信号要被车身控制器接收，因此车身控制器不能停止工作；（3）钥匙系统工作正常，否则防盗信息不能被验证，电气系统无法启动。

针对上面的分析，常见的故障有：2.1信号线路故障故障现象：车辆不能启动，仪表黑屏，这和不踩制动踏板，按下3.3故障排除图 1 电池模组的结构启动开关的现象一模一样。

同时发现制动灯也不亮。

2.2系统故障故障现象：车辆不能启动，仪表黑屏，屏幕显示无法找到钥匙。
