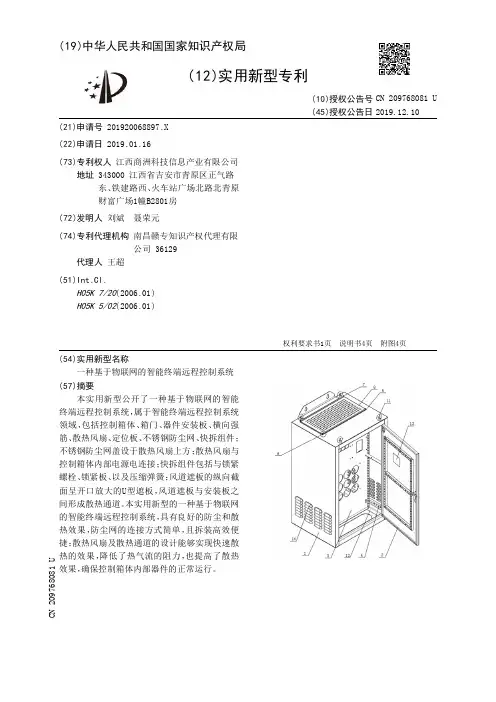

【CN209768081U】一种基于物联网的智能终端远程控制系统【专利】

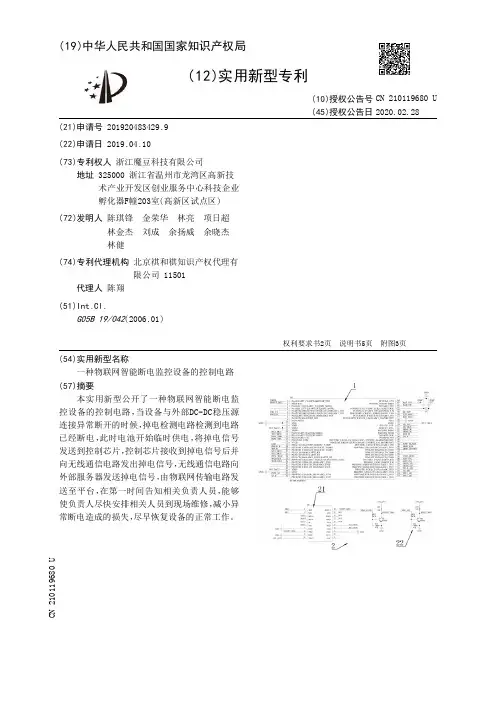

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920483429.9(22)申请日 2019.04.10(73)专利权人 浙江魔豆科技有限公司地址 325000 浙江省温州市龙湾区高新技术产业开发区创业服务中心科技企业孵化器F幢203室(高新区试点区)(72)发明人 陈琪锋　金荣华　林亮　项日超　林金杰　刘成　余扬威　余晓杰　林健　(74)专利代理机构 北京祺和祺知识产权代理有限公司 11501代理人 陈翔(51)Int.Cl.G05B 19/042(2006.01)(54)实用新型名称一种物联网智能断电监控设备的控制电路(57)摘要本实用新型公开了一种物联网智能断电监控设备的控制电路，当设备与外部DC -DC稳压源连接异常断开的时候，掉电检测电路检测到电路已经断电，此时电池开始临时供电，将掉电信号发送到控制芯片，控制芯片接收到掉电信号后并向无线通信电路发出掉电信号，无线通信电路向外部服务器发送掉电信号，由物联网传输电路发送至平台，在第一时间告知相关负责人员，能够使负责人尽快安排相关人员到现场维修，减小异常断电造成的损失，尽早恢复设备的正常工作。

权利要求书2页 说明书5页 附图3页CN 210119680 U 2020.02.28C N 210119680U权　利　要　求　书1/2页CN 210119680 U1.一种物联网智能断电监控设备的控制电路，其特征在于，包括控制芯片(1)、无线通信电路(2)、掉电检测电路(3)、用于提供临时电源的电池(6)；所述电池(6)与控制芯片(1)和无线通信电路(2)均连接；所述掉电检测电路(3)与外部DC-DC稳压源(31)连接还与控制芯片(1)连接，以检测外部DC-DC稳压源(31)连接是否断电，并发送掉电信号给控制芯片(1)，所述无线通信电路(2)与控制芯片(1)连接，还与外部服务器通信连接，以发送掉电信号给外部服务器。

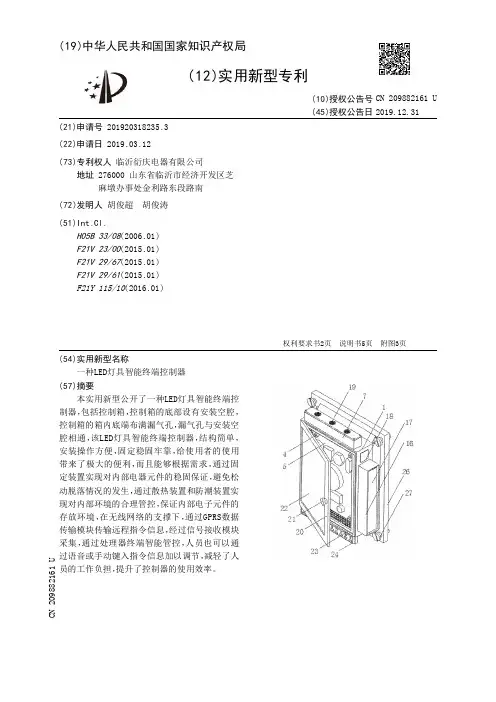

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920318235.3(22)申请日 2019.03.12(73)专利权人 临沂衍庆电器有限公司地址 276000 山东省临沂市经济开发区芝麻墩办事处金利路东段路南(72)发明人 胡俊超　胡俊涛　(51)Int.Cl.H05B 33/08(2006.01)F21V 23/00(2015.01)F21V 29/67(2015.01)F21V 29/61(2015.01)F21Y 115/10(2016.01)(54)实用新型名称一种LED灯具智能终端控制器(57)摘要本实用新型公开了一种LED灯具智能终端控制器，包括控制箱，控制箱的底部设有安装空腔，控制箱的箱内底端布满漏气孔，漏气孔与安装空腔相通，该LED灯具智能终端控制器，结构简单，安装操作方便，固定稳固牢靠，给使用者的使用带来了极大的便利，而且能够根据需求，通过固定装置实现对内部电器元件的稳固保证，避免松动脱落情况的发生，通过散热装置和防潮装置实现对内部环境的合理管控，保证内部电子元件的存放环境，在无线网络的支撑下，通过GPRS数据传输模块传输远程指令信息，经过信号接收模块采集，通过处理器终端智能管控，人员也可以通过语音或手动键入指令信息加以调节，减轻了人员的工作负担，提升了控制器的使用效率。

权利要求书2页 说明书5页 附图3页CN 209882161 U 2019.12.31C N 209882161U权　利　要　求　书1/2页CN 209882161 U1.一种LED灯具智能终端控制器，包括控制箱(1)，其特征在于：所述控制箱(1)的底部设有安装空腔(2)，控制箱(1)的箱内底端布满漏气孔(3)，漏气孔(3)与安装空腔(2)相通，控制箱(1)的箱内底端设有固定装置(4)，固定装置(4)中螺杆(43)穿过安装板(5)的四角通孔，控制箱(1)的左侧设有防潮装置(6)，控制箱(1)的上端设有散热装置(7)，安装板(5)的前侧上端自左至右依次设有语音识别模块(8)、语音处理模块(9)、信号接收模块(10)和GPRS数据传输模块(11)，安装板(5)的前侧中部设有处理器(12)，安装板(5)的前侧下端自左至右依次设有温度传感器(14)和湿度传感器(15)，安装板(5)的前侧下端设有存储器(13)，控制箱(1)的右侧设有电箱(16)，电箱(16)的箱内设有蓄电池(17)，控制箱(1)的底端通过安装件设有键入开关(24)，处理器(12)的输入端电连接蓄电池(17)的输出端，存储器(13)和GPRS数据传输模块(11)均双向电连接处理器(12)，温度传感器(14)和湿度传感器(15)的输出端均电连接信号接收模块(10)的输入端，语音识别模块(8)、信号接收模块(10)和键入开关(24)的输出端均电连接处理器(12)的输入端，语音处理模块(9)的输入端电连接处理器(12)的输出端。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920604714.1(22)申请日 2019.04.29(73)专利权人 杭州涂鸦信息技术有限公司地址 310000 浙江省杭州市西湖区浙商财富中心3幢701室(72)发明人 张烨　(74)专利代理机构 广东君龙律师事务所 44470代理人 丁建春(51)Int.Cl.H04N 5/225(2006.01)G03B 17/55(2006.01)H04N 7/18(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种智能监控终端(57)摘要一种智能监控终端，包括主体模块，所述主体模块包括壳体及固定在所述壳体内的喇叭模块及摄像头模块，所述壳体包括周壁及位于周壁后方的后端壁，所述周壁及后端壁共同形成收容腔并形成开口，所述壳体的内壁面位置形成有喇叭模块安装腔，所述喇叭模块安装在所述喇叭模块安装腔内并沿前后及左右位置被限位，所述智能监控终端组装方便，整体结构稳定。

权利要求书1页 说明书4页 附图9页CN 209572079 U 2019.11.01C N 209572079U权　利　要　求　书1/1页CN 209572079 U1.一种智能监控终端，其特征在于：包括主体模块，所述主体模块包括壳体及固定在所述壳体内的喇叭模块及摄像头模块，所述壳体包括周壁及位于周壁后方的后端壁，所述周壁及后端壁共同形成收容腔并形成开口，所述壳体的内壁面位置形成有喇叭模块安装腔，所述喇叭模块安装在所述喇叭模块安装腔内并沿前后及左右位置被限位。

2.如权利要求1所述的一种智能监控终端，其特征在于：所述壳体的内壁面向收容腔内凸伸形成若干个限位壁及止位部，所述若干个限位壁及止位部之间形成所述喇叭模块安装腔，所述喇叭模块安装腔所在位置的周壁上贯穿形成若干喇叭通孔，所述喇叭模块由所述若干个限位壁及止位部于前后及左右方向限位。

(72)发明人 季节 安修远 张兴胜 王鹏宇 胡健
(51)Int .Cl . G06K 7/10(2006 .01)
(1公告日 2019.07.26
( 54 )实用新型名称 一种新型手持式物联网终端
( 57 )摘要 本实 用新型公 开了一 种新型手持式 物联网
权利要求书1页 说明书3页 附图2页
CN 209168135 U
CN 209168135 U
权 利 要 求 书
1/1 页
1 .一种新型手持式物联网终端，包括底板（1），其特征在于：所述底板（1）顶部一端设置 有装置主体（2），所述底板（1）顶部另一端设置有固定块（3），所述装置主体（2）一端设置有 活动套（4），所述活动套（4）内部设置有滑杆（5），所述固定块（3）一侧设置有第一弹簧（6）， 所述固定块（3）与装置主体（2）之间设置有减震垫（7），所述装置主体（2）内部设置有扫描筒 （8），所述扫描筒（8）顶部设置有电路板（9），装置主体（2）顶部设置有盖板（10），所述电路板 （9）底部设置有扫描头（11），所述扫描筒（8）底部设置有保护镜片（12），所述装置主体（2）底 部设置有照明灯（13），所述底板（1）底部设置有护垫（14），所述护垫（14）一端设置有第一绑 带（15），所述护垫（14）另一端设置有转动板（16），所述转动板（16）顶部设置有带扣（17），所 述转动板（16）后侧面设置有第二绑带（18）。
实用新型内容 [0004] 本实用新型的目的在于提供一种新型手持式物联网终端，通过设置第一绑带和第 二绑带将底板固定在手背，方便终端的手持，配合装置主体在底板上滑动，配合第一弹簧使 装置主体还原，方便扫描头对物品进行扫描，且对扫描头进行保护，提高终端的使用寿命， 以解决上述背景技术中提出的问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种新型手持式物联网终端，包 括底板，所述底板顶部一端设置有装置主体，所述底板顶部另一端设置有固定块，所述装置 主体一端设置有活动套，所述活动套内部设置有滑杆，所述固定块一侧设置有第一弹簧，所 述固定块与装置主体之间设置有减震垫，所述装置主体内部设置有扫描筒，所述扫描筒顶 部设置有电路板，装置主体顶部设置有盖板，所述电路板底部设置有扫描头，所述扫描筒底 部设置有保护镜片，所述装置主体底部设置有照明灯，所述底板底部设置有护垫，所述护垫 一端设置有第一绑带，所述护垫另一端设置有转动板，所述转动板顶部设置有带扣，所述转 动板后侧面设置有第二绑带。 [0006] 优选的，所述固定块顶部设置有滑槽，所述滑槽内部设置有挡块，所述活动套表面 设置有滑孔，所述滑孔内部设置有滑块，所述滑块内部设置有活动槽，所述活动槽顶部设置 有固定杆，所述活动槽底部设置有第二弹簧，所述滑块顶部设置有推板。 [0007] 优选的，所述滑杆与装置主体固定连接，所述滑杆贯穿固定块，所述装置主体与底 板滑动连接。 [0008] 优选的，所述第一弹簧和减震垫均与滑杆套接，所述扫描筒贯穿装置主体。 [0009] 优选的，所述转动板与底板铰接，所述第二绑带与带扣相匹配。 [0010] 优选的，所述滑孔与滑块滑动连接，所述滑孔和滑块均为倾斜设置，所述固定杆与 活动套固定连接，所述活动槽与固定杆活动连接，所述滑块与挡块卡接。 [0011] 本实用新型的技术效果和优点： [0012] （1）本实用新型通过设置第一绑带和第二绑带，利用第二绑带配合带扣绑在手腕 上 ，手掌穿过第一绑带 ，实现底板固定在手背 ，通过推动活 动套 ，带动装置主体在底板上滑 动 ，压缩第一弹簧 ，带动装置主体 伸出底板 ，利 用扫描筒内部的 扫描头对物品进行 扫描 ，扫
