锅壳式燃油锅炉常见结构及安全性问题(一)

2023年G1工业锅炉司炉模拟考试1、【判断题】卧式快装锅炉锅筒底部主要受辐射传热，水冷壁管和烟管主要受对流传热。

（×）2、【判断题】锅炉压力表上所测量的压力为绝对压力。

（X）3、【判断题】《特种设备安全法》规定，负责特种设备安全监督管理的部门依照本法规定，对特种设备生产、经营、使用单位和检验、检测机构实施监督检查。

（√）4、【判断题】锅炉长期停用应采取湿法保养措施。

（×）5、【判断题】《锅炉节能技术监督管理规程》规定，额定热功率大于1.4VW的有机热载体锅炉，锅炉排烟温度不高于170℃。

（√）6、【判断题】压力表存水弯管的作用是防止高温介质对压力表造成不良影响。

（√）7、【判断题】风机正常运行时，其轴承温度不应超过100℃。

（X）8、【判断题】锅炉运行时，将空气连续不断的送入炉内的过程叫送风。

（√）9、【判断题】当事人故意破坏、伪造事故现场、毁灭证据、未及时报告事故等致使事故责任无法认定的，当事人应当承担全部责任。

（√）10、【判断题】锅炉给水的PH值应W7。

（X）11、【判断题】当几台锅炉的蒸汽并入使用蒸汽母管时，锅炉的蒸汽压力应在低于系统压力0.02-0.05MPa时进行。

（√）12、【判断题】当锅炉压力、水位、温度或燃烧不正常时，可以进行交接班。

（×）13、【判断题】额定蒸发量小于或等于0.5t∕h的锅炉至少应装有两个彼此独立的水位表。

（×）14、【判断题】持低类别司炉证的司炉要升为高类别时，应经过重新培训和考试。

考试合格后更换司炉证。

（√）15、【判断题】鼓风机、引风机和烟囱为平衡通风的设备。

（√）16、【判断题】处于饱和状态下的蒸汽叫饱和蒸汽。

（√）17、【判断题】燃油燃气锅炉的火焰应由熄火保护装置进行监测。

（18、【判断题】《特种设备作业人员考核规则》规定：持《特种设备作业人员证》的人员，应当在期满1个月前，向发证部门提出复审申请（×）19、【判断题】将两种或两种以上药品混合后的防垢效果一定比单一药品的防垢效果好。

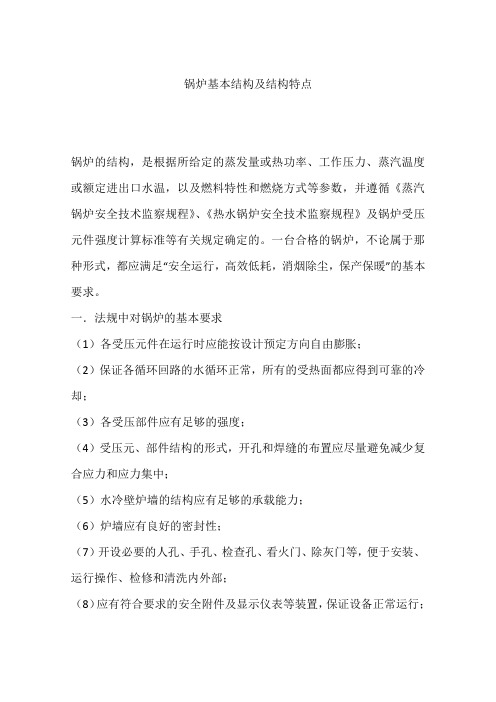

锅炉基本结构及结构特点锅炉的结构，是根据所给定的蒸发量或热功率、工作压力、蒸汽温度或额定进出口水温，以及燃料特性和燃烧方式等参数，并遵循《蒸汽锅炉安全技术监察规程》、《热水锅炉安全技术监察规程》及锅炉受压元件强度计算标准等有关规定确定的。

一台合格的锅炉，不论属于那种形式，都应满足“安全运行，高效低耗，消烟除尘，保产保暖”的基本要求。

一．法规中对锅炉的基本要求（1）各受压元件在运行时应能按设计预定方向自由膨胀；（2）保证各循环回路的水循环正常，所有的受热面都应得到可靠的冷却；（3）各受压部件应有足够的强度；（4）受压元、部件结构的形式，开孔和焊缝的布置应尽量避免减少复合应力和应力集中；（5）水冷壁炉墙的结构应有足够的承载能力；（6）炉墙应有良好的密封性；（7）开设必要的人孔、手孔、检查孔、看火门、除灰门等，便于安装、运行操作、检修和清洗内外部；（8）应有符合要求的安全附件及显示仪表等装置，保证设备正常运行；（9）锅炉的排污结构应变于排污；（10）卧式内燃锅炉炉胆与回燃室（湿背式）、炉胆与后管板（干背式）、炉胆与前管板（回燃式）的连接处应采用对接接头。

二、燃油（气）锅炉结构特点：燃油（气）锅炉与燃煤锅炉比较，由于使用燃料不同而在结构上具有以下特点：（1）燃料通过燃烧器喷入锅炉炉膛，采用火室燃烧而无需炉排设施；（2）由于油、气燃烧后均不产生灰渣，故燃油（气）锅炉无排渣出口和除渣设备；（3）喷入炉内的物化油气或燃气，如果熄火或与空气在一定范围内混合，容易形成爆炸性气体，因此燃油（气）锅炉均需采用自动化燃烧系统，包括火焰监测、熄火保护、防爆等安全设施；（4）由于油、气发热量远远大于煤的发热量，故其炉膛热强度较燃煤炉高的多，所以与同容量的燃煤锅炉比较，锅炉体积小，结构紧凑、占地面积小；（5）燃油（气）锅炉的燃烧过程是在炉膛中悬浮进行，故其炉膛内设置前后拱，炉膛结构非常简单。

三．燃油锅炉与燃气锅炉的区别（1）燃油锅炉与燃气锅炉，就本体结构而言没有多大的区别，只是由于燃料热值不同，将受热面作了相应的调整。

锅炉基本知识讲解本着共同学习的原则，下文中有误之处请查阅相关资料确认。

一、锅炉概述锅炉整体的结构包括锅炉本体和辅助设备两大部分。

1、锅炉本体锅炉中的炉膛、锅筒、燃烧器、水冷壁、过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。

锅炉本体中两个最主要的部件是炉膛和锅筒。

炉膛：又称燃烧室，是供燃料燃烧的空间。

炉膛的横截面一般为正方形或矩形。

燃料在炉膛内燃烧形成火焰和高温烟气，所以炉膛四周的炉墙由耐高温材料和保温材料构成。

在炉墙的内表面上常敷设水冷壁管，它既保护炉墙不致烧坏，又吸收火焰和高温烟气的大量辐射热。

炉膛的结构、形状、容积和高度都要保证燃料充分燃烧，并使炉膛出口的烟气温度降低到熔渣开始凝结的温度以下。

当炉内的温度超过灰熔点时，灰便呈熔融状态。

熔融的灰渣颗粒在触及炉内水冷壁管或其他构件时会粘在上面。

粘结的灰粒逐渐增多,遂形成渣块,称为结渣。

结渣会降低锅炉受热面的传热效果。

严重时会堵塞烟气流动的通道，影响锅炉的安全和经济运行。

一般用炉膛容积热负荷和炉膛截面热负荷或炉排热负荷表示其燃烧强烈程度。

炉膛容积热负荷是单位炉膛容积中每单位时间内释放的热量。

在锅炉技术中常用炉膛容积热负荷来衡量炉膛大小是否恰当。

容积热负荷过大，则表示炉膛容积过小，燃料在炉内的停留时间过短，不能保证燃料完全燃烧，使燃烧效率下降；同时这还表示炉墙面积过小，难以敷设足够的水冷壁管，结果炉内和炉膛出口处烟气温度过高，受热面容易发生结渣。

室燃炉的炉膛截面热负荷是单位时间内单位炉膛横截面上燃料燃烧所释放的热量。

在炉膛容积确定以后，炉膛截面热负荷过大会使局部区域的壁面温度过高而引起结渣。

层燃炉的炉排热负荷是单位时间内燃料燃烧所释放的热量与炉排面积的比值。

炉排热负荷过高会使飞灰大大增加。

炉膛设计需要充分考虑使用燃料的特性。

每台锅炉应尽量燃用原设计的燃料。

燃用特性差别较大的燃料时，锅炉运行的经济性和可靠性都可能降低。

锅炉的分类及对锅炉本体的安全技术要求锅炉是一种将水或其他液体加热蒸发产生蒸汽或热水的设备，广泛应用于工业领域和生活领域。

根据不同的用途和工作原理，锅炉可以分为多种分类，并有一系列安全技术要求。

一、按用途分类：1. 工业锅炉：主要用于工业生产，如发电厂、化工厂、纺织厂等。

工业锅炉通常具有大功率、高温高压的特点，对安全要求较高。

2. 民用锅炉：主要用于民用建筑，如家庭、酒店、学校等。

民用锅炉通常具有较小功率、较低温低压的特点，对安全要求相对较低。

二、按工作原理分类：1. 水管锅炉：也称为“管式锅炉”，将水装入锅炉内，通过燃烧产生的热量加热水，使水蒸发产生蒸汽或热水。

2. 火管锅炉：也称为“筒式锅炉”，火管锅炉内部含有一些平行排列的火管，将水装入火管内，通过火管外壁的热传导将水加热蒸发。

3. 公式锅炉：也称为“间歇锅炉”，锅炉本体预先加热到一定温度后短时间内加热供应蒸汽，常用于一些短时间高峰时段的需求。

三、锅炉本体的安全技术要求：1. 定期检查和维护：锅炉在使用过程中需要定期进行检查和维护，确保锅炉各项技术指标合格，防止安全事故的发生。

2. 安全阀和保护装置：锅炉需要安装安全阀和其他保护装置，以保证在超压、超温等突发情况下自动释放蒸汽或停止加热，避免发生爆炸等事故。

3. 水位控制系统：锅炉需要配备水位控制系统，用于控制和监测锅炉内水位，防止因缺水或超水造成的危险情况。

4. 燃烧系统安全：锅炉燃烧系统需要具备可靠的点火和燃烧控制装置，确保燃烧过程稳定、安全、高效。

5. 排烟系统：锅炉需要具备良好的排烟系统，确保烟气正常排放，保持锅炉内部燃烧环境的清洁和安全。

6. 保温隔热：锅炉需要进行有效的保温隔热设计，减少热能损失，提高能源利用率，并避免对操作人员和周边设备的热辐射。

7. 人员培训和安全意识：锅炉使用单位需要对操作人员进行必要的培训，提高其对锅炉安全的认识和应对能力，提醒注意安全操作。

8. 安装位置合理选择：锅炉的安装位置需要选择在通风良好、无易燃易爆物品的地方，远离人员密集区域和重要设备。
