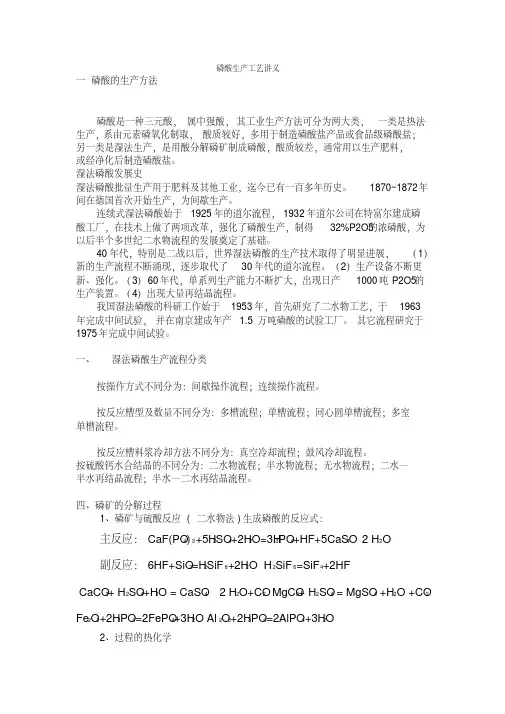

磷酸生产工艺讲义

磷酸车间工艺流程
磷酸是一种重要的化工原料，被广泛应用于农业肥料、食品添加剂和科学研究等领域。

下面将介绍磷酸车间的基本工艺流程。

磷酸车间的工艺流程主要包括原料准备、磷酸合成、分离纯化和产品包装等环节。

首先是原料准备阶段。

磷酸的主要原料是磷矿石（如石灰石、磷灰石）和硫酸。

在车间中，磷矿石首先经过破碎、磨细和浮选等处理步骤，将磷酸矿物分离出来。

硫酸是从硫磺制得，经过蒸馏和浓缩等工艺步骤，确保其纯度和浓度达到生产要求。

其次是磷酸的合成过程。

磷酸的合成主要是通过与磷矿石反应得到的磷酸矿浆，并经过分离、脱水和进一步反应等步骤，最终得到磷酸。

具体的步骤包括矿浆的稀释、过滤、结晶和干燥等。

接下来是分离纯化阶段。

在这个阶段，磷酸需要通过一系列的分离、纯化步骤，去除杂质，得到高纯度的磷酸。

通常包括过滤、沉淀、离心、溶解和沉淀等步骤，以去除杂质和不溶性物质。

最后是产品包装环节。

在磷酸车间中，磷酸通常以液体或固体形式储存和运输。

液体磷酸通常以塑料或玻璃容器进行包装，固体磷酸则以袋装或桶装形式运输。

总的来说，磷酸车间的工艺流程包括原料准备、磷酸合成、分
离纯化和产品包装等环节。

每个环节都有特定的工艺步骤和设备，需要严格控制各个参数，以确保磷酸的质量和纯度。

同时，环保措施也是磷酸车间应注重的一个方面，要充分考虑废水处理、废气治理和固废处理等环境保护工作，以减少对环境的污染。

⑴二水法制湿法磷酸
二水法制又分为多槽和单槽两种流程，其中有： 无回浆、有回浆，真空冷却、空气冷却之分。
21
磷酸及复合肥的生产工艺
三、磷酸的生产方法
3、湿法磷酸的生产方法
⑴二水法制湿法磷酸
重点介绍
二水法流程生产过程简单，操作控制较容
易，但其生产的磷酸浓度低，一般含P2O5为28% ~30%，磷矿中P2O5回收率低，仅为93%~97%。为 提高P2O5的回收率，减少除洗涤不完全和机械损 失以外的磷损失因素，采用了将硫酸钙溶解再
影响磷矿的反应能力，若为了保持H+的浓度，则要
增加硫酸的用量，同时也会增大SO42-离子的浓度， 造成硫酸消耗增加和硫酸钙结晶困难；还有镁盐使
磷酸粘度增大的同时，会给磷酸后加工带来十分不
利的影响。故在磷矿进入酸解之前要控制好磷矿中
MgO的含量，故磷矿中MgO的含量已成为酸法加工
评价磷矿质量的重要指标之一。
磷矿中对生产影响最大的的是铁、铝、镁三 种，其次是碳酸盐、有机物、分散性泥质和氟等。
9
磷酸及复合肥的生产工艺
⑵磷矿中的杂质对磷酸生产的影响
①磷矿中的CaO含量（以CaO/ P2O5比值反映）。 CaO/ P2O5比值决定了生产单位质量P2O5所消耗的硫酸 量。生产中要求CaO/ P2O5比值接近纯氟磷灰石中的 CaO/ P2O5的理论比值（质量比1.31，摩尔比3.33）。
磷酸溶液的粘度随着磷酸浓度的增高而增大，磷 酸中所含杂质离子会使粘度显著增加；其水溶液的沸 点随磷酸浓度的增加而升高，其变化情况如表1所示
表1 磷酸质量分数与溶液沸点的关系
磷酸质量分数/% 17.0 37.4 57.3 77.2 98.0 溶液沸点/℃ 101.90 104.45 113.27 136.09 233.24

食品级磷酸生产工艺
食品级磷酸是一种常见的食品添加剂，广泛应用于食品加工过程中。

其生产工艺中包括磷矿石的提取、磷酸的制备和精制等步骤。

首先，生产食品级磷酸的第一步是磷矿石的提取。

磷矿石主要来源于磷矿，包括磷酸盐矿石和磷酸铝矿石等。

磷矿石经过破碎、磨矿等处理后，获得提取磷酸的原料。

其次，提取磷酸是生产食品级磷酸的重要步骤。

通常采用湿法提取的方式，包括硫酸法和酸法两种主要方法。

其中，硫酸法是目前广泛应用的一种方法。

硫酸法提取磷酸的工艺过程如下：
1. 将磷矿石破碎成适当的粒度，并与稀硫酸混合，在反应釜中加热并搅拌。

2. 反应产生的气体及时排出，以保证反应的正常进行。

3. 经过一定时间的反应后，反应液中的磷酸盐转化成了磷酸溶液。

然后，通过过滤、蒸发、冷却和结晶等步骤，将磷酸从反应液中分离出来。

4. 分离出的磷酸通过洗涤、滤干、干燥等工艺，最终得到食品级磷酸。

最后，经过精制的磷酸可以用于食品添加剂的制备。

磷酸的精制主要包括脱色和纯化等步骤。

脱色是为了去除磷酸中的杂质，使其达到食品级要求。

纯化则是为了进一步提高磷酸的纯度，以符合食品工业的要求。

总结起来，食品级磷酸的生产工艺主要包括磷矿石的提取、磷酸的制备和精制等步骤。

通过湿法提取的方式，采用硫酸法提取磷酸，最终经过脱色和纯化等工艺，得到符合食品级要求的磷酸\。

1 、岗位任务 1.1 、用硫酸分解磷矿生成磷酸料浆，控制工艺指标，获得 均匀、粗大、易于过滤洗涤的二水硫酸钙结晶。
1.2 、用强制循环低位真空蒸发冷却料浆，压力控制在2540KPa，移走反应余热，并将含氟尾气送到洗涤系统，经处 理后达标排放。
1.3 、在真空抽吸过滤条件下，采用三次逆流洗涤工艺，将 从消化槽泵送来的料浆进行液固分离和洗涤，控制工艺指标， 尽可能提高过滤强度和洗涤率，达到最高的磷回收率，保证 产品酸质量，并将成品稀酸送稀酸陈化槽。
磷酸生产工艺介绍
一、磷酸车间简介
1.生产任务：以磷石膏和硫酸为原料生产磷酸并进行浓缩 2.生产装置：四套反应装置（单槽30万吨/年×4槽）、六套 过滤装置、十四套浓缩装置（单套10万吨/年×14套） 3.生产工艺：二水物法，湿法磷酸 4.生产流程：将磨矿车间输送来磷矿浆与浓硫酸在萃取槽中 反应，成熟后的料浆通过真空过滤系统进行液固分离，过滤所 得稀酸经过浓缩系统提浓后，供成品车间使用。
二、 概 论
• 相关概念 • “磷矿石”：磷矿石是生产磷酸的主要原料之一，它的
主磷中要矿含成的有分品多是位种氟我有磷国害酸习杂钙惯质，以，其影P2化响O5学了的式磷百通酸分常正含写产量为生计产C，a，故5F其此(P中，O影4磷)3响,矿。较石 大的通常是铁、铝、镁三种，其次是碳酸盐、有机物等。
• “硫酸”：生产磷酸的主要原料之一，我公司采用的均
1.4 、过滤洗涤后的磷石膏用皮带运输送至磷石膏堆场。
2、岗位范围
反应槽、消化槽及其搅拌器，烟气收集器，矿浆和硫酸进 料管，低位闪冷器及轴流泵，预冷凝器、冷凝器及密封 槽、水滴分离器，闪冷真空泵等设备及管线，过滤给料 泵及进出口管线等。
3、生产原理
控制二水物湿法磷酸工艺条件，用硫酸分解磷矿是利用磷 酸和硫酸的化学能，将磷矿中难溶的磷转化成水溶磷， 充分控制好二者的加入条件，即可生成磷酸和硫酸钙结 晶的混合料浆。控制合适的反应条件，可获得粗大、均 匀、易于过滤和洗涤的二水硫酸钙结晶。
