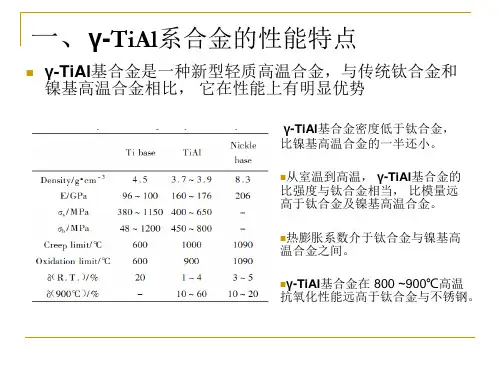

T i A l基合金是一种新型高温结构材料，其密度低，高温性能如强度,抗蠕变性能较好，是650~1000℃使用的最佳候选材料。
（蠕变：固体材料在保持应力不变的条件下，应变随时间延长而增加的现象。
它与塑性变形不同，塑性变形通常在应力超过弹性极限之后才出现，而蠕变只要应力的作用时间相当长，它在应力小于弹性极限施加的力时也能出现。
）但是室温塑性差、高温抗氧化性不是很好。
其性能与显微组织密切相关,其中粗大的全层状组织具有优良的高温抗蠕变性能和较高的断裂韧性,但其室温延性低；细小的双态组织具有优良的室温延性,但其高温抗蠕变性能和断裂韧性低。
TiAl基合金属于极难加工材料，通常在700℃以下范围内，其塑性极差，伸长率很低,无法进行塑性加工，在大于1100℃高温下，虽然塑性有所改变，但变形抗力仍然很大，因而很难对其进行塑性加工。
TiAl 合金4种典型组织:全片层组织、近层片组织、双态组织、近 单相组织。
全片层组织的TiAl合金表现出最佳的抗蠕变能力，但是其脆性高，室温塑性差。
高温时会得到全片层和近片层组织，提高抗蠕变性能。
所以焊接过程中可以通过预热和减小焊接速度来提高接头抗蠕变性能，TIAI基合金进行熔焊时,由于塑性变形能力差，所获接头易产生热裂纹,因而力学性能普遍较差。
所以降低冷却速度是减少裂纹产生的重要方法，TIG钨极惰性气体保护焊、激光焊、电子束焊：当在一定温度预热时，没有产生裂纹,但是在无预热的相同条件时接头存在大量裂纹；同时降低焊接速度也会减少裂纹的产生。
所以当采取预热和降低焊速等减缓冷却速度的方式时，可以避免裂纹产生。
因为冷速较大下α→γ相变完全被抑制，单一α相脆性很高，a+r相塑性好。
要想获得无裂纹焊缝必须促进α→γ相变，转变为块状γ相和层片组织。
固态连接：与熔焊相比,固态连接方法大多可控制热循环，从而改善连接质量。
扩散焊是一种有效连接TIAI基合金的方法。
连接过程中母材保留了原有的力学性能,并且接头拉伸性能几乎和母材相当, 但是扩散所需的温度高、时间长。
