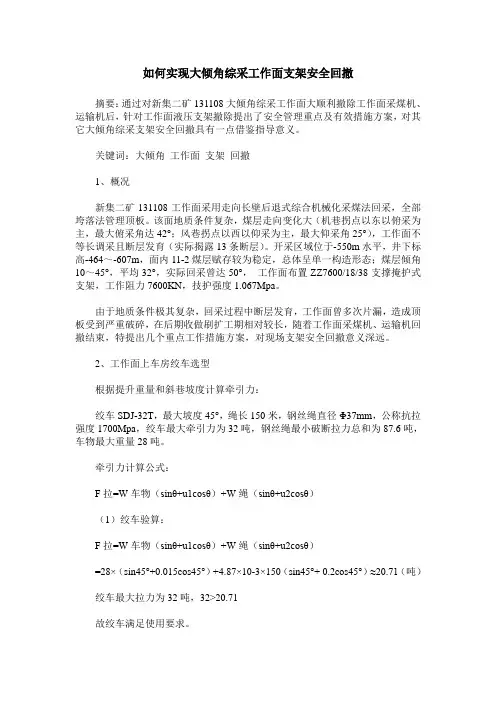

工作面液压支架回撤、运输及安装安全技术措施

如何实现大倾角综采工作面支架安全回撤

摘要：通过对新集二矿131108大倾角综采工作面大顺利撤除工作面采煤机、运输机后，针对工作面液压支架撤除提出了安全管理重点及有效措施方案，对其它大倾角综采支架安全回撤具有一点借鉴指导意义。

关键词：大倾角 工作面 支架 回撤

1、概况

新集二矿131108工作面采用走向长壁后退式综合机械化采煤法回采，全部垮落法管理顶板。该面地质条件复杂，煤层走向变化大（机巷拐点以东以俯采为主，最大俯采角达42°；风巷拐点以西以仰采为主，最大仰采角25°），工作面不等长调采且断层发育（实际揭露13条断层）。开采区域位于-550m水平，井下标高-464～-607m，面内11-2煤层赋存较为稳定，总体呈单一构造形态；煤层倾角10～45°，平均32°，实际回采曾达50°， 工作面布置ZZ7600/18/38支撑掩护式支架，工作阻力7600KN，技护强度1.067Mpa。

由于地质条件极其复杂，回采过程中断层发育，工作面曾多次片漏，造成顶板受到严重破碎，在后期收做刷扩工期相对较长，随着工作面采煤机、运输机回撤结束，特提出几个重点工作措施方案，对现场支架安全回撤意义深远。

2、工作面上车房绞车选型

根据提升重量和斜巷坡度计算牵引力：

绞车SDJ-32T，最大坡度45°，绳长150米，钢丝绳直径Φ37mm，公称抗拉强度1700Mpa，绞车最大牵引力为32吨，钢丝绳最小破断拉力总和为87.6吨，车物最大重量28吨。

牵引力计算公式：

F拉=W车物（sinθ+u1cosθ）+W绳（sinθ+u2cosθ）

（1）绞车验算：

F拉=W车物（sinθ+u1cosθ）+W绳（sinθ+u2cosθ）

=28×（sin45°+0.015cos45°）+4.87×10-3×150（sin45°+ 0.2cos45°）≈20.71（吨）

绞车最大拉力为32吨，32>20.71

故绞车满足使用要求。
