教你三步看懂电路图 初学者如何看懂电路图

怎样可以看懂电工图纸

电气图是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。

1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V的。

2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。

3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。

4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。

5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。

6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。

看图方法：

1、看主回路。

第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件控制的。控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

第三步：了解主电路中所用的控制电器及保护电器。前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气断路器）、万能转换开关。后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。一般来说，对主电路作如上内容的分析以后，即可分析辅助电路。

欧阳术创编 2021.02.02 欧阳美创编 2021.02.02

欧阳术创编 2021.02.02 欧阳美创编 2021.02.02 新手入门

时间：2021.02.02 创作：欧阳术

如何看懂电路图1

如何看懂电路图2－－电源电路单元

如何看懂电路图3－－放大电路

如何看懂电路图4－－振荡和调制电路

如何看懂电路图5－－脉冲电路

如何看懂电路图6－－数字逻辑电路

如何看懂电路图7－－电路中的555电路

如何看懂电路图1－－学电子跟我来系列文章top

电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻欧阳术创编 2021.02.02 欧阳美创编 2021.02.02

欧阳术创编 2021.02.02 欧阳美创编 2021.02.02 辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词 —— 元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

第 1 页 共 5 页

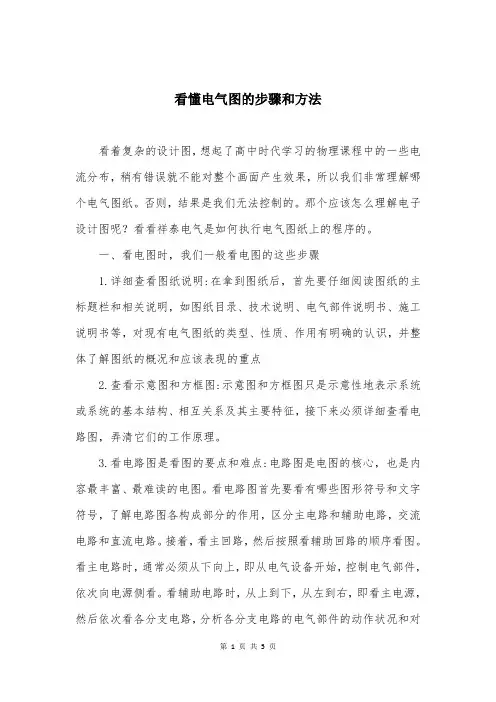

看懂电气图的步骤和方法

看着复杂的设计图，想起了高中时代学习的物理课程中的一些电流分布，稍有错误就不能对整个画面产生效果，所以我们非常理解哪个电气图纸。否则，结果是我们无法控制的。那个应该怎么理解电子设计图呢？看看祥泰电气是如何执行电气图纸上的程序的。

一、看电图时，我们一般看电图的这些步骤

1.详细查看图纸说明:在拿到图纸后，首先要仔细阅读图纸的主标题栏和相关说明，如图纸目录、技术说明、电气部件说明书、施工说明书等，对现有电气图纸的类型、性质、作用有明确的认识，并整体了解图纸的概况和应该表现的重点

2.查看示意图和方框图:示意图和方框图只是示意性地表示系统或系统的基本结构、相互关系及其主要特征，接下来必须详细查看电路图，弄清它们的工作原理。

3.看电路图是看图的要点和难点:电路图是电图的核心，也是内容最丰富、最难读的电图。看电路图首先要看有哪些图形符号和文字符号，了解电路图各构成部分的作用，区分主电路和辅助电路，交流电路和直流电路。接着，看主回路，然后按照看辅助回路的顺序看图。看主电路时，通常必须从下向上，即从电气设备开始，控制电气部件，依次向电源侧看。看辅助电路时，从上到下，从左到右，即看主电源，然后依次看各分支电路，分析各分支电路的电气部件的动作状况和对

第 2 页 共 5 页 主电路的控制关系，注意电气和机械机构的连接关系。看主回路，就可以明确负载是如何接通电源的，电源线是通过哪个电气部件到达负载的，通过哪个电气部件的。应通过观察辅助电路，明确辅助电路的构成、各电气部件间的相互关系和控制关系及其动作状况等。另外，理解辅助电路和主电路的相互关系，明确电路整体的工作原理和来龙脉。

4.比较电路图和电路图的话，比较电路图和电路图的话，变得容易清楚地看到电路图。读接线图时，根据端子标记、电路标签从电源侧开始依次调查，明确电路的流动和电路的连接方法，明确各分支路是如何由各电气部件构成闭合电路的。配电盘(面板)的内外电路相互连接必须通过配线端子板。一般配电盘内有几号线，端子板上有几号线的接点，外部电路的几号线与端子板的同一接点连接即可。因此，在观察接线图时，为了清楚配电盘(面板)内外的电路，必须注意清楚端子板的接线状况。

如何看懂电路图1

如何看懂电路图2－－电源电路单元 如何看懂电路图3－－放大电路

如何看懂电路图4－－振荡和调制电路 如何看懂电路图5－－脉冲电路

如何看懂电路图6－－数字逻辑电路

如何看懂电路图7－－电路中的555电路 如何看懂电路图8－－电源电路单元 如何看懂电路图1－－学电子跟我来系列文章 top

电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形

符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和

单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、

触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用

来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。 除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，

它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识

单词 —— 元器件开始。有关电阻器、电容器、电感线圈、晶体管等

元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者

熟悉它们，并记住不忘。

电阻器与电位器

符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，

（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表

示带开关的电位器。电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中

（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
