风机盘管标准2019
1. 范围
本标准规定了风机盘管的术语和定义、产品分类与标记、技术要求、试验方法、检验规则、包装、运输和贮存、安装使用说明书等方面的要求。本标准适用于工业、民用建筑等场所使用的风机盘管。
2. 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志
GB/T 2888 风机和罗茨风机噪声测量方法
GB/T 3283 罗茨鼓风机噪声测量方法
GB/T 3766 液压传动油缸往复运动速度的脉动值
GB/T 5487 制冷设备、空气分离设备术语
GB/T 13306 标牌
3. 术语和定义
下列术语和定义适用于本文件：
3.1 风机盘管 fan coil unit
将水或制冷剂通过冷却、加热、加湿等处理后，以热风或冷风方式送出的空调末端装置。
3.2 基本功能 basic function
风机盘管应具有的基本功能，包括但不限于制冷、制热、通风、除湿等功能。
3.3 能效比 energy efficiency ratio（EER）
在额定工况下，风机盘管单位时间内处理的空气质量与所消耗的电能的比值。
3.4 水阻 water resistance 在额定工况下，风机盘管单位时间内处理的空气质量与所消耗的水量的比值。
4. 产品分类与标记
风机盘管按以下方式进行分类和标记：
4.1 按使用场所分类：室内型和室外型。
4.2 按功能分类：单冷型（夏天送冷风）、冷暖型（夏天送冷风，冬天送热风）和热回收型（回收排风能量用于新风处理）。
4.3 按送风方式分类：下送风型和上送风型。
4.4 按安装方式分类：吊装型、落地型和壁挂型等。
电气设备编号、标志规
1总则
为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管
理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规手册》（2001年12月版本），特制定本规。
2 职责
2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：
(一)负责编制公司电力系统电气设备编号、标志规；
(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。
2.2 公司各单位主管部门主要履行以下职责：
(一)负责按照本规配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规化、标准化；
(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。
3 电气设备编号
3.1.总体要求
3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。
3.1.2 公司电调许可输变电设备，参照本规统一编号，并报公司电调批准后执行。
3.1.3 新建输变电设备，必须按照本规统一编号。
3.2.设备编号
3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。
3.2.2 联络线用两端厂、站名联合表示。
3.2.3 母线编号
单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；
双母线：编为Ⅰ、Ⅱ母或甲、乙母；
旁路母线：编为Ⅳ母。
3.2.4 开关编号：按电压等级编号。
3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”， 旁路开关为“210”；(ⅹ为1至9数字)。
3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器
为“站号＋3ⅹ”，母联（分段）为“站号＋10”， 旁路开关为“站号＋30”；(ⅹ为1至9数字)。
3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。
实用文档

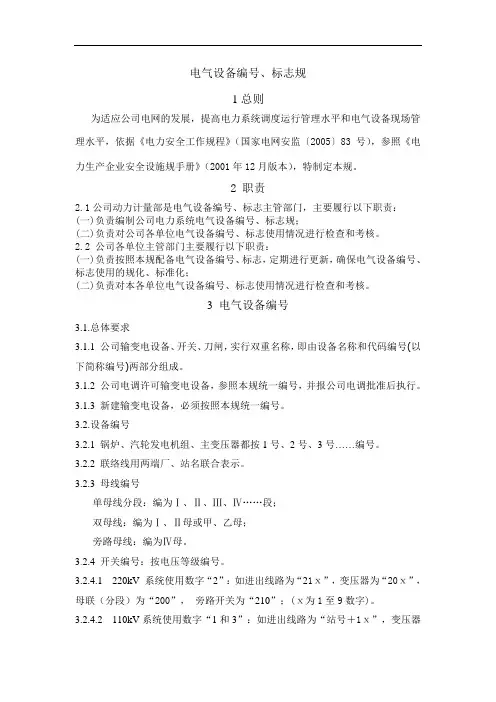

电气设备编号、标志规范
1总则
为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管
理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。
2 职责
2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：
(一)负责编制公司电力系统电气设备编号、标志规范；
(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。
2.2 公司各单位主管部门主要履行以下职责：
(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；
(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。
3 电气设备编号
3.1.总体要求
3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。
3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行。
3.1.3 新建输变电设备，必须按照本规范统一编号。
3.2.设备编号
3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。
3.2.2 联络线用两端厂、站名联合表示。
3.2.3 母线编号
单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；
双母线：编为Ⅰ、Ⅱ母或甲、乙母；
旁路母线：编为Ⅳ母。
3.2.4 开关编号：按电压等级编号。
3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”， 旁路开关为“210”；(ⅹ为1至9数字)。 实用文档
3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”， 旁路开关为“站号＋30”；(ⅹ为1至9数字)。
3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。
风机安装及验收要求规范
风机是工业生产中常用的一种设备，安装和验收环节对于风机的正常使用和安全运行非常重要。下面将详细介绍风机安装及验收的要求规范。
一、风机安装要求
1.安装位置选择：风机应根据使用要求和工艺布局，在顺风方向安装，并考虑维修空间和排污等因素。
2. 底脚安装：风机基础应坚固平整，底脚与基础紧固牢固，底脚间的水平度差不超过0.5mm/m。
3.传动装置安装：传动装置应安装牢固，传动皮带或链条的松紧度应适中，传动装置与电机之间的联接应松散。
4.风机定位安装：风机的定位安装应根据工艺布局以及使用需求，防止任何外界对风机造成干扰或阻力。
5.排气管安装：根据风机的使用要求，排气管道应设在适当的位置，并确保管道与风机之间的紧密连接，避免漏风现象。
6.电气安装：风机的电气安装应符合相关的国家电气安装规范，电机的电源与电气设备应按要求联接。
7.加油润滑：按照风机生产商的要求，定期给风机的轴承和传动装置进行加油润滑。
二、风机验收要求
1.安全防护：风机安装完成后，应检查和确认安全防护装置的安装是否符合规范，确保工作人员的安全。 2.风机性能：风机安装完成后，应进行性能测试，包括风机的风量和风压等参数是否符合设计要求。
3.噪声测试：风机的噪声测试应符合相关的噪声标准，确保风机的噪声控制在合理范围内。
4.振动测试：风机安装后应进行振动测试，测试结果应符合相关的振动标准，避免风机在运行过程中产生过大的振动。
5.温度测试：风机运行时的温度应定期进行监测，确保风机在正常运行温度范围内。
6.氧气浓度测试：当风机用于含有易燃或有害气体的场所时，应进行氧气浓度测试，确保氧气浓度符合安全要求。
7.风机电气系统测试：检查风机的电气系统是否联接良好，保证各个电气设备的正常运行。
8.安全标志和说明书：风机安装后，应在显眼的位置贴上安全标志，并附上风机的使用说明书。
风机的安装和验收对于保证风机的正常运行和工作效率起着重要作用，根据以上要求进行规范的安装和验收能够提高风机的使用寿命和安全性能。在安装和验收过程中，应遵守相关的安全操作规范，保证工作人员的安全。同时，还应严格按照相关标准进行测试和监测，确保风机的性能和参数符合设计要求。
