液晶显示器维修

1 液晶显示： 1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

2.显示屏亮一下就不亮了，但是电源指示灯常亮。这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜视”。检修的要点是对比修理法。因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

3.屏幕亮线或者是暗线这种问题，一般是液晶屏的故障。亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上就是给机器判了死刑了，没有维修价值的，因为一块屏的价格太高了。

4.花屏或者是白屏这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。

5.偏色故障一般可以进入维修调整模式进行调整。 6.其它相对少见的故障干扰：在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。

柳细兴 编写 2006年7月17日

液晶显示器分四个部分：

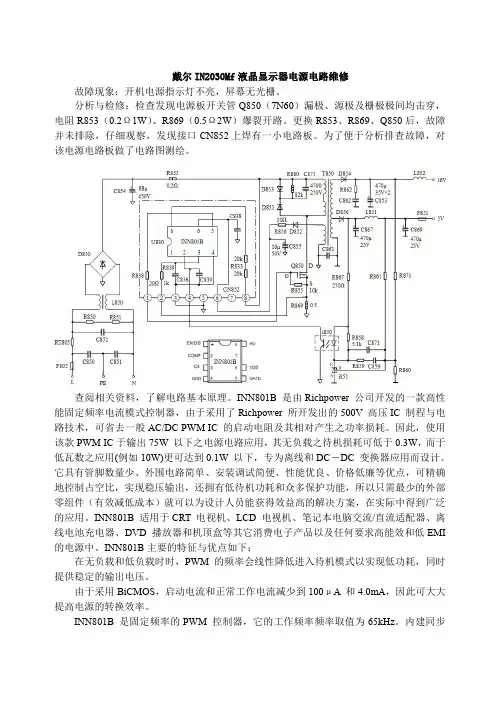

1.电源部分：该部分的维修最简单，也很常见，维修方法普通，元件普通。 2.高压板：其实就是一个电子整流器，麻烦的是专用的升压变压器和控 2

制集成电路。一般是电源输入12V直接供电，另外一个5V来自主板，还有一个亮度控制电压，一部分机器有省电控制，来自CPU，就是一个高低电平控制。 3.信号转换板——主板：主要有3个部分，CPU、电源转换、输入信号处理集成电路，维修方法和VCD的主板基本一样的（我觉得），易损件是贴片元件——电容易漏电、板子易漏电等，少见的是存储器数据丢失、信号处理集成电路损坏等。 4.最有价值的维修部分就是它了——液晶屏，当然，难度最大，也相当危险。对维修技术要求很高的。 我记得网上有关于液晶屏的拆卸，大家可以去看看。一般情况下，如果是亮、暗线等问题，建议各位不要修了，风险太大，问题一般是驱动集成电路局部损坏、连接排线接触不良等等。 可以维修的故障是——白屏（如果修过液晶显示器的朋友，应该知道的，这种问题不是主板就是屏的问题），而且，成功率是比较高的。 具体的原理我不太清楚了，但是，大家可以想一想，连接到屏的线只有那么几根，远远不是1024X768，为什么，就因为驱动液晶屏的电路是厂家直接做好的，就在液晶屏背后。 另外一个有点希望维修的就是——灯管，大家也清楚，灯管的寿命应该不是厂家宣传的那么长，而且比较好换。 好了，我先说说，抛砖引玉嘛，对于具体的问题，欢迎各位交流。 再说一遍，小心为妙，风险有时候可能比收益更大。

显示器模糊的原因与处理 屏幕显示模糊是各种显示器常见故障之一，其产生原因主要有三个方面： 一是运输过程中或使用中受到震动而使FBT（行输出变压器）的聚焦电位器松动或移位，致使加到CRT中的聚焦电压变化（偏离工厂调试好的最佳电压值），造成屏幕模糊 3

二是使用环境湿度大，使CRT尾座板上聚焦引脚的放电环（半圆球）产生锈蚀，在CRT刚通电时出现模糊现象；

三是CRT管内因制造工艺或CRT锥体玻壳内有杂物而使聚焦（focuse）极与加速极（G2）间产生静电积尘，形成极电阻而使屏幕出现严重的模糊现象。 怎样根据屏幕模糊的现象来判断是何种原因引起的呢？ 首先从屏幕模糊的程度来看，若模糊现象较轻，仅仅是字符轮廓变粗，而字迹依然能识别，大多属第一种原因所引起；若字符大面积严重模糊，屏幕一片白色光晕，字符已无法辨认且调FBT上的聚焦电位器时屏幕亮度随之变化，则属第三种原因所为；

如果CRT刚开机时模糊，随着时间的延长，屏幕字符越来越清晰，这通常为第二种原因所造成。 弄清了屏幕模糊的原因，如何根据故障现象来排除故障呢？

对于第一种情况，打开机盖，微调FBT中的聚焦（focuse）电位器即可排除故障。至于尾板上聚焦引脚放电环锈蚀的处理，一般使用无水酒精清洗放电环及尾座上各电极插头和插座，如放电环锈蚀严重时，可更换尾座部件。

第三种原因引起的屏幕模糊的处理方法是：取下CRT尾座板，将CRT上高压帽中24KV高压用万用表笔线（最好使用绝缘性能好些的数字万用表）引到CRT聚焦板插座中，打开显示器交流电源，用一接地的表笔线对加速极（G2）插

头瞬间放电2～3次（最好将CRT上G2插头用一外加保护套管短线引出来，对引出线进行对地瞬间放电作业）。

一般经过2～3次放电过程便能使聚焦（focuse）与加速极（G2）两电极之间的尘埃极电阻击穿。恢复原电路后，观察屏幕字符或图文显示的清晰程度，必要时适当调一下FBT上的聚焦电位器就能使模糊故障排除。这种方法人们常称“打Acking法”，操作中因涉及到高电压，应谨慎从事，切记保护人身和设备的安全。

需要说明的是，上述屏幕显示模糊故障，并不包括那些诸如加速极（G2）电压调整不当，亮度、对比度电位器调节位置不合适等引起的屏幕失调，看上去似乎有一层雾朦朦之感觉的情况在内。对于IBM 2248／G03、Envision／D350等显示器，用橡皮榔头对准CRT屏幕正中部位轻轻击打几次，有五成把握能排除这类显示器的模糊故障，这不失为修理显示器模糊故障捷径之路。 4

在电脑发生故障时，机器响铃不断。这时，如果你是一位高手，也许可以根据经验判断出故障所在，若根据经验无法判断，或者你对硬件设备一无所知，这时只有去请教专业人员了。笔者由于一台电脑出现故障，开机后只有机器报错的响铃，找不到故障点，只好上网去查询PC机开机自检响铃代码的含义，最终依据代码准确查找出故障所在部位并将其排除。好东西不敢私藏，特向大家推荐，希望你也能据此准确地判断出故障所在，当一回高手。

本文以较常见的两种BIOS（AMI BIOS和Award BIOS）的电脑为例，介绍开机自检响铃代码的具体含义（关于电脑使用的BIO型号可从BIOS芯片上或者从开机自检的信息中看到，如看到AMI的字样则为AMI BIOS；如看到Award字样则为Award BIOS）。AWARD 的BIOS自检响铃及其意义 1短: 系统正常启动。这是我们每天都能听到的，也表明机器没有任何问题。 2短: 常规错误，请进入CMOS Setup，重新设置不正确的选项。 1长1短: RAM或主板出错。换一条内存试试，若还是不行，只好更换主板。 1长2短: 显示器或显示卡错误。 1长3短: 键盘控制器错误。检查主板。 1长9短: 主板Flash RAM或EPROM错误，BIOS损坏。换块Flash RAM试试。 不断地响（长声）: 内存条未插紧或损坏。重插内存条，若还是不行，只有更换一条内存。 不停地响: 电源、显示器未和显示卡连接好。检查一下所有的插头。 重复短响: 电源问题。 无声音无显示: 电源问题。

AMI 的BIOS自检响铃及其意义 1短: 内存刷新失败。更换内存条。

2短: 内存ECC较验错误。在CMOS Setup中将内存关于ECC校验的选项设为Disabled就可以解决，不过最根本的解决办法还是更换一条内存。

3短: 系统基本内存（第1个64kB）检查失败。换内存。 4短: 系统时钟出错。 5短: 中央处理器（CPU）错误。 6短: 键盘控制器错误。 7短: 系统实模式错误，不能切换到保护模式。 8短: 显示内存错误。显示内存有问题，更换显卡试试。 9短: ROM BIOS检验和错误。 1长3短: 内存错误。内存损坏，更换即可。 5

1长8短: 显示测试错误。显示器数据线没插好或显示卡没插牢。 Phoenix的BIOS自检响铃及其意义 1短 系统启动正常 1短1短1短 系统加电初始化失败 1短1短2短 主板错误 1短1短3短 CMOS或电池失效 1短1短4短 ROM BIOS校验错误 1短2短1短 系统时钟错误 1短2短2短 DMA初始化失败 1短2短3短 DMA页寄存器错误 1短3短1短 RAM刷新错误 1短3短2短 基本内存错误 1短3短3短 基本内存错误 1短4短1短 基本内存地址线错误 1短4短2短 基本内存校验错误 1短4短3短 EISA时序器错误 1短4短4短 EISA NMI口错误 2短1短1短 前64K基本内存错误 3短1短1短 DMA寄存器错误 3短1短2短 主DMA寄存器错误 3短1短3短 主中断处理寄存器错误 3短1短4短 从中断处理寄存器错误 3短2短4短 键盘控制器错误 3短1短3短 主中断处理寄存器错误 3短4短2短 显示错误 3短4短3短 时钟错误 4短2短2短 关机错误 6

4短2短3短 A20门错误 4短2短4短 保护模式中断错误 4短3短1短 内存错误 4短3短3短 时钟2错误 4短3短4短 时钟错误 4短4短1短 串行口错误 4短4短2短 并行口错误 4短4短3短 数字协处理器错误

例一：一台二手NEC15英寸液晶显示器，故障现象为电源指示灯亮，但屏幕上无任何显示。 故障分析 液晶显示器的电源指示灯亮，至少说明显示器的电源是好的。而屏幕无任何显示，最普遍的情况是液晶显示控制模块与液晶显示板的段电极之间，有接触不良的故障。

故障检修 拆开显示器的外壳，可以看到控制电路和电源电路两个模块的电路板。拆下电路板后露出显示面板的X、Y电极引出数据线(X电极简称为背电极，Y电极简称为段电极)，即可开始检测。我们知道液晶显示屏的段电极与显示模块输出驱动极之间，是由导电橡胶来连接的。这一点与我们常见的计算器、电子表的笔划显示屏的连接方式是相同的。

检查显示屏的简单方法：用一根普通的电线，将其中一根一头的绝缘外皮剥去一小段，然后将另一端在台灯(其他家用电器也可以)的电源线上绕几圈，这样该电线中就会感应产生出微弱的交流电压，虽然这个感应电压的内阻很大，且只具有50Hz的交流感应电动势，它对一般家用电器来说没什么作用，但用于驱动液晶显示器件却正好适用。用左手捏住液晶显示面板的背电极引出线或用金属探针接触它也可以(每一列像素的背电极都连在一起)，接着用右手拿刚才有感应电压那根电线，用裸露的线头分别接触各个段电极(即Y电极)，只要各个段电极所对应的像素点出现反应，那可断定该显示屏是好的。
