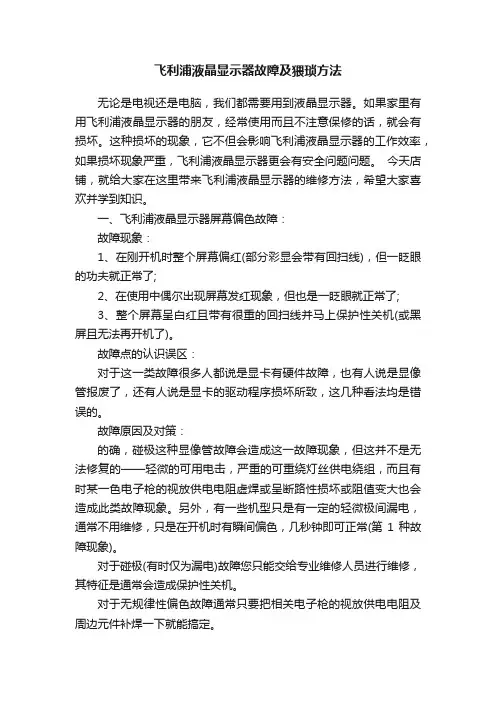

飞利浦液晶显示器故障及猥琐方法无论是电视还是电脑，我们都需要用到液晶显示器。
如果家里有用飞利浦液晶显示器的朋友，经常使用而且不注意保修的话，就会有损坏。
这种损坏的现象，它不但会影响飞利浦液晶显示器的工作效率，如果损坏现象严重，飞利浦液晶显示器更会有安全问题问题。
今天店铺，就给大家在这里带来飞利浦液晶显示器的维修方法，希望大家喜欢并学到知识。
一、飞利浦液晶显示器屏幕偏色故障：故障现象：1、在刚开机时整个屏幕偏红(部分彩显会带有回扫线)，但一眨眼的功夫就正常了;2、在使用中偶尔出现屏幕发红现象，但也是一眨眼就正常了;3、整个屏幕呈白红且带有很重的回扫线并马上保护性关机(或黑屏且无法再开机了)。
故障点的认识误区：对于这一类故障很多人都说是显卡有硬件故障，也有人说是显像管报废了，还有人说是显卡的驱动程序损坏所致，这几种看法均是错误的。
故障原因及对策：的确，碰极这种显像管故障会造成这一故障现象，但这并不是无法修复的——轻微的可用电击，严重的可重绕灯丝供电绕组，而且有时某一色电子枪的视放供电电阻虚焊或呈断路性损坏或阻值变大也会造成此类故障现象。
另外，有一些机型只是有一定的轻微极间漏电，通常不用维修，只是在开机时有瞬间偏色，几秒钟即可正常(第1种故障现象)。
对于碰极(有时仅为漏电)故障您只能交给专业维修人员进行维修，其特征是通常会造成保护性关机。
对于无规律性偏色故障通常只要把相关电子枪的视放供电电阻及周边元件补焊一下就能搞定。
对于供电电阻呈断路损坏造成的故障现象和碰极一样为满屏带回扫线且某一色极亮，但其并不会导致保护性关机，解决方法很简单——换同阻值的新电阻即可!当然，如果是阻值变大了，也要进行换新处理。
二、飞利浦液晶显示器在开机时图象模糊故障：故障现象：1、开机时图像比较模糊，虽然使用一段时间后就逐渐正常了，但在关机一段时间后再开机时故障又会再次出现，而且是一天不如一天，故障越来越严重;2、开机后图像一直模糊，使用很长时间后也不见好转。
液晶维修液晶维修：常见问题与解决方法引言随着技术的不断发展，液晶显示器已经成为我们日常生活中最常见的显示设备之一。
然而，由于长期使用或意外损坏，液晶显示器可能会出现各种问题，例如无显示、显示模糊、色彩不准确等。
本文将介绍液晶维修中常见的问题以及相应的解决方法，帮助读者更好地了解和解决液晶显示器的故障。
一、无显示问题1. 检查电源线和电源开关当液晶显示器无法正常显示时，首先需要检查电源线是否插紧，电源开关是否打开。
有时候，电源线可能会松动或脱落，导致显示器无法获取到电源信号。
此时，只需将电源线重新插入，并确保电源开关处于打开状态。
2. 检查连接线另一个常见的原因是连接线的问题。
请检查液晶显示器与计算机或其他设备之间的连接线是否正确连接，是否有损坏。
如果连接线出现问题，可以尝试更换新的连接线来解决无显示问题。
3. 调整亮度和对比度有时候，液晶显示器的亮度和对比度设置不正确，导致屏幕无显示。
在这种情况下，可以尝试调整亮度和对比度设置，通常可以通过显示器上的菜单键进行设置。
二、显示模糊问题1. 清洁显示屏显示屏上的灰尘和污渍可能会导致显示模糊。
为了解决这个问题，可以使用柔软的布料轻轻擦拭屏幕。
请注意，不要使用有腐蚀性的清洁剂，以防止损坏显示屏。
2. 调整分辨率显示器的分辨率设置不正确也可能导致模糊显示。
在计算机的显示设置中，可以尝试调整分辨率以获得更清晰的显示效果。
3. 检查图形驱动程序图形驱动程序的问题也可能导致显示模糊。
请确保计算机的图形驱动程序是最新的，并根据需要进行更新。
如果问题仍然存在，可以尝试卸载并重新安装图形驱动程序。
三、色彩不准确问题1. 调整色彩设置液晶显示器具有不同的色彩设置选项，包括亮度、对比度、饱和度等。
如果色彩不准确，可以尝试调整这些设置以获得更准确的色彩显示。
2. 校准显示器对于需要更专业色彩表现的用户，可以使用专业的显示器校准工具进行校准。
这些工具可以帮助您调整显示器的颜色和色彩准确度，以满足特定需求。
液晶显示器常见故障有哪些？十大维修方法助你力解难题！
电脑的显示器的故障分为软故障和硬故障，当我们的显示器不能正常显示时，我们应该先简单的分析一下，故障出在哪里，是软件设置问题还是显示器的内部电路坏了。
液晶显示器常见故障和维修方法：
一液晶显示器白屏
A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常
1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏).
2.检查主板各个工作点的电压是否正常,特别是屏的供电电压
3.用示波器检查行场信号和时钟信号(由输入到输出)
B.如指示灯无反应或不亮,表明主板工作不正常
1.检查主板各工作点的电压,要注意EEPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),MCU电压.如出现电源短路,要细心查找短路位置,会有PCB 板铜箔出现短路的可能.
2.查找MCU各脚与主板的接触是否良好:
3.检查主板芯片和MCU是否工作,可用示波器测量晶振是否起振
4.必要时替换MCU或对MCU进行重新烧录;
二.液晶显示器黑屏
A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分"
1.用万用表测量各主要电源工作点,保险丝是否熔断,如果熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡). } |3 S2
2.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态
B.如果主板的工作状态都正常,就要检查背光板
1.检查主板到背光板的连接有无接触主良。
液晶显示器常见的故障与解决方法
1.显示器无法开机或开机后没图像：
-检查显示器的电源线是否插紧，确保电源正常供电。
-检查数据线是否松动或损坏，尝试更换数据线。
-检查电脑的显卡输出端口是否正常工作，尝试连接到其他显示设备上。
2.显示器图像模糊或失真：
-检查显示器的分辨率设置是否正确，确保与电脑的分辨率设置一致。
-调整显示器的亮度、对比度和色彩设置，可能需要进行适当的调整
以提高图像质量。
-清洁显示器屏幕表面，可能有灰尘或污垢导致图像模糊。
3.显示器出现闪烁或黑屏：
-检查数据线是否松动或损坏，尝试更换数据线。
-查看电脑的显卡设置，尝试降低刷新率以减少闪烁。
-适时更新显示器驱动程序，以确保与电脑系统的兼容性。
4.显示器颜色不准确或异常：
-检查显示器的色彩设置，确保设置正确。
-尝试调整显示器的色温和色彩平衡，以改变颜色表现。
5.显示器出现死点或亮点：
-死点是指显示器上出现的一个或多个点完全不亮，无法显示图像。
-亮点是指显示器上出现的一个或多个点常亮，无法显示其他颜色。
-避免使用尖锐的物体触摸屏幕，以防划伤或压坏液晶。
-如果死点或亮点数量较少且不明显，可以尝试使用软件修复工具。
液晶显示器维修教程液晶显示器维修教程液晶显示器是一种常见的电子设备，它在我们的生活中起到了重要的作用。
然而，由于各种原因，液晶显示器也会出现一些故障。
在本篇维修教程中，我将介绍几种常见的液晶显示器故障及其修复方法。
1. 显示屏无显示当液晶显示器无法正常显示图像时，首先要检查连接电源和数据线是否正常。
确保所有连接线都牢固连接。
如果连接没有问题，可能是显示器的背光灯有问题。
你可以通过以下步骤来进行维修：(1) 确保显示器处于开启状态。
(2) 检查背光灯是否亮起。
如果没有亮起，可能是背光灯故障。
可以尝试更换或修复背光灯。
(3) 检查显示器的控制板是否工作正常。
如果控制板有故障，可以考虑更换或修复。
2. 显示屏有亮点或暗点有时候液晶显示器上会出现一些明显的亮点或暗点。
这可能是由于像素故障导致的。
解决方法如下：(1) 使用一个软布或棉签轻轻擦拭显示屏，以去除可能导致像素故障的灰尘或污渍。
(2) 使用一个像素修复软件来尝试修复故障像素。
这些软件通常会在不同的像素颜色下闪烁一段时间，以尝试修复问题。
3. 显示屏画面有残影当你在液晶显示器上移动一个对象时，画面上会出现一个残影，这可能是由于响应时间较长或刷新率较低造成的。
你可以尝试以下方法来解决：(1) 调整刷新率。
在操作系统设置中，你可以尝试增加刷新率，以改善显示效果。
(2) 更换显示器。
如果调整刷新率没有效果，你可以考虑更换一个响应时间较低的显示器。
4. 显示屏出现闪烁当液晶显示器屏幕出现闪烁时，可能是由于电源或数据线连接不良造成的。
你可以尝试以下方法来解决：(1) 检查电源线和数据线是否正确连接。
(2) 更换电源适配器。
如果电源适配器有故障，可以考虑更换一个新的。
(3) 检查电源插座。
有时候电源插座电压不稳定会导致显示屏闪烁，你可以尝试更换一个稳定的电源插座。
总结：以上是几种常见的液晶显示器故障及其修复方法。
请注意，在进行任何维修工作之前，确保你有足够的知识和技能。
液晶显示器的常见故障及解决方法1.开机电源指示灯亮而屏幕不显示或显示一下就灭：电源板部分的电容或高压板上的电容故障：鼓包，虚焊…..2.电源指示灯不亮，无显示：有三种情况：一，电源板本身二，主板上某一处短路，把从电源送来的电压拉低0V三，按键失控3.开机白屏，关机后白屏：高压板上的供电线路上的mos管击穿，或PWM芯片及其周围的电子元器件故障。
4.间歇性黑屏：故障在高压板上PWM芯片控制的mos管或三极管击穿。
5.摔过后的显示器开机亮一下就灭：灯管坏。
6 . 不显示，指示灯亮，屏幕不亮：高压板上的故障，测芯片或电容，保险等。
7．无任何反应：从电源开始查电路。
8.不开机，指示灯为黄色：常规查起。
9.开机半小时后白屏：用通用板测屏后再定故障在哪里：是屏还是在驱动板。
10.三无故障：先查电压：3.3V,5V,12V是否正常，驱动板上的电压是否正常，按键板上的按键是否正常。
11.花屏：驱动板或屏上的IC坏。
12.雷击后不开机：电源板故障。
13.图像红色拖尾且图像模糊：用通用的驱动板排除看到底是驱动板还是液晶屏本身。
（若现象依旧则在液晶屏，若外观均正常的话可以考虑更换其主控IC.）14.开机后指示灯闪烁无显示：灯闪则是电路有短路或电压过低带不动负载。
可以断开屏线看是否可以正常，看到底是那部分的故障。
（一般是相关的电容或二极管被击穿。
）15.接VGA数据线后黑屏：为MCU损坏，可以刷写程序后看是否正常，如若不行可更换MCU.16.开机后亮一下后就灭，指示灯为绿色：高压保护。
高压条故障：更换高压条的PWM的控制IC,并查看相关的电路电子元器件。
17.高压不受控，高压上的控制接口坏：可以从驱动板上找一个开机3V关机0V的电压飞线到高压的控制端。
18.开机白屏：故障在屏或驱动板：用通用驱动板来进行排除，到底是屏还是驱动板。
（一般是屏供电的问题：看驱动板上的屏供电元器件是否正常，屏本身的保险是否正常。
）19.自动关机：MCU或其他的IC热稳定性差，可以用手摸看哪个芯片发烫。
液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。
本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。
二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。
液晶显示器维修教程在开始维修液晶显示器之前，务必将设备断开并拔掉电源线。
确保你已经准备好使用一些基本的工具，如螺丝刀，开盖钳，扁嘴钳等。
以下是液晶显示器常见问题的解决方法：1.显示屏没有图像显示-检查电源线是否正确连接，并确认显示器是否开启-检查电脑的显示设置，确保显示器已被正确设置为主显示设备-检查显示器的亮度和对比度设置，确保它们没有被调到最低-检查视频线是否正确连接，并且没有松动或损坏。
尝试用另一根视频线来连接显示器和电脑，看是否能解决问题2.显示器亮度过低-检查亮度设置，确保它没有被调到最低- 如果显示器有OSD菜单（On-Screen Display菜单），尝试进入菜单，然后调整亮度设置3.显示器有亮点或暗点-将显示器断电，用柔软的布轻轻擦拭屏幕，看是否能够清除亮点或暗点。
但要注意不要用力过大，以免损坏屏幕。
-如果亮点或暗点仍然存在，可能是像素损坏。
可以使用像素修复软件来尝试修复。
4.显示屏有水渍或污渍-将显示器断电，并用柔软的布沾取少量清洁剂，然后轻轻擦拭屏幕。
要确保电源线已经拔掉，并且显示器完全干燥后再重新连接电源。
-避免使用含酒精或氨的清洁剂，因为它们可能会损坏显示屏。
-如果污渍仍然存在，可以尝试使用专门的液晶显示器清洁剂。
5.显示器出现闪烁问题-检查电源线和视频线是否连接紧固，并没有松动或损坏。
-检查电脑的显卡驱动程序是否需要更新，并更新到最新版本。
6.显示器黑屏-检查电源线是否连接正常，并确认显示器的电源是否打开-检查显示器的亮度和对比度设置，确保它们没有被调到最低-检查视频线是否连接正常，并且没有松动或损坏。
尝试用另一根视频线来连接显示器和电脑，看是否能解决问题总结：。
液晶显示器维修教程
液晶显示器维修通常涉及以下几个方面：
1. 检查电源：首先，确保显示器的电源线连接牢固，并且
电源插座正常工作。
然后，检查显示器的电源开关是否正
常工作。
如果电源正常，但显示器仍无法启动，可能是电
源板出现故障，需要更换。
2. 检查信号线：确认显示器的信号线连接牢固，并且连接
到正确的接口。
如果信号线没有问题，可以尝试连接到不
同的电脑或设备上，以排除信号源的问题。
3. 检查显示屏：如果显示器仍然无法启动或显示画面异常，可能是显示屏本身出现故障。
可以使用一个工作正常的显
示器连接到同一台电脑上，以确认是显示器的问题还是电
脑的问题。
如果问题出现在显示器上，可能需要更换或修
复显示屏，这需要专业的技术支持。
4. 清洁显示器：有时显示器出现模糊、模糊、颜色不正常
等问题，可能是由于灰尘或污垢的堆积。
可以使用柔软的
干净布轻轻擦拭显示屏，或者使用专门的显示器清洁剂进行清洁。
注意不要使用含有酒精或溶剂的清洁剂，这可能会损坏显示屏。
请注意，在进行任何维修操作之前，务必断开显示器的电源，并且根据显示器的使用手册或与制造商联系以获得正确的维修方法和建议。
如果您不确定如何进行维修，建议寻求专业的技术支持。

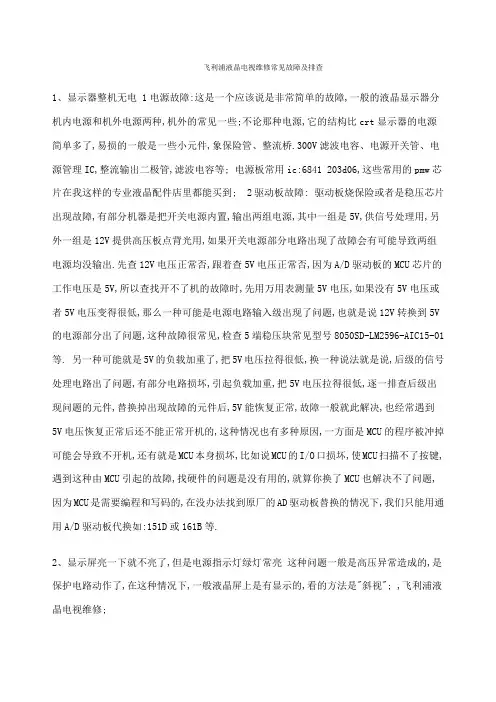

飞利浦液晶电视维修常见故障及排查1、显示器整机无电 1电源故障:这是一个应该说是非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见一些;不论那种电源,它的结构比crt显示器的电源简单多了,易损的一般是一些小元件,象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC,整流输出二极管,滤波电容等; 电源板常用ic:6841 203d06,这些常用的pmw芯片在我这样的专业液晶配件店里都能买到; 2驱动板故障: 驱动板烧保险或者是稳压芯片出现故障,有部分机器是把开关电源内置,输出两组电源,其中一组是5V,供信号处理用,另外一组是12V提供高压板点背光用,如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压正常否,跟着查5V电压正常否,因为A/D驱动板的MCU芯片的工作电压是5V,所以查找开不了机的故障时,先用万用表测量5V电压,如果没有5V电压或者5V电压变得很低,那么一种可能是电源电路输入级出现了问题,也就是说12V转换到5V 的电源部分出了问题,这种故障很常见,检查5端稳压块常见型号8050SD-LM2596-AIC15-01等. 另一种可能就是5V的负载加重了,把5V电压拉得很低,换一种说法就是说,后级的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低,逐一排查后级出现问题的元件,替换掉出现故障的元件后,5V能恢复正常,故障一般就此解决,也经常遇到5V电压恢复正常后还不能正常开机的,这种情况也有多种原因,一方面是MCU的程序被冲掉可能会导致不开机,还有就是MCU本身损坏,比如说MCU的I/O口损坏,使MCU扫描不了按键,遇到这种由MCU引起的故障,找硬件的问题是没有用的,就算你换了MCU也解决不了问题,因为MCU是需要编程和写码的,在没办法找到原厂的AD驱动板替换的情况下,我们只能用通用A/D驱动板代换如:151D或161B等.2、显示屏亮一下就不亮了,但是电源指示灯绿灯常亮这种问题一般是高压异常造成的,是保护电路动作了,在这种情况下,一般液晶屏上是有显示的,看的方法是"斜视"; ,飞利浦液晶电视维修;3、显示屏黑屏,无背光.电源灯绿灯常亮斜视液晶屏有显示图像,多属于高压板供电电路问题.重点检查12V供电保险丝F和3V或5V的开关电压是否正常.若是因为MCU问题造成没有输出开关控制电压,可以直接提取3端稳压块的AIC10843.3V代替.修理高压板的思路电源保险丝----开关控制管----电源管理IC----推挽发大管----电源开关管----DA转换电路储能电感,整流管---LC升压电路升压变压器,升压电容------耦合电容----灯管.4、屏幕亮线,亮带或者是暗线这种问题,一般是液晶屏的故障;亮线故障一般是连接液晶屏本体的排线出了问题或者某行和列的驱动IC损坏. 暗线一般是屏的本体有漏电,或者TAB 柔性板连线开路.以上两种问题基本上就是给机器判了死刑了,没有维修价值的,因为一块屏的价格太高了;广州有专门更换码片的,收费极高,返修率也高;5、花屏或者是白屏这种问题一般是屏的驱动电压出了问题,先换驱动板和驱屏线试验,若不行检查屏背板供电电路,维修思路: 驱动板5V转3.3V的稳压块AIC1084是否有供电输出.---屏体驱动板保险丝F- 3.3V -----DC-DC转换电路----负压形成IC-7V----行,列驱动IC. AAT1101A M150XN05屏电源管理芯片,损坏后表现为白屏'开机图像暗淡等 AAT1164 M170EG01新款屏通病,主要用在明基FP71G+液晶显示器上面;用一段时间会白屏、关机在开用一段时间又出现白屏.本芯片为液晶屏高压产生及管理芯片、明基液晶显示器常坏、故障为：白屏; AAT1343 LG、PHILIPS屏用,开机白屏、花屏、竖条等 AD8567 友达屏用,白屏AU30707 友达屏用,白屏、花屏、图像淡 AU30803 友达屏用,白屏、花屏、图像淡 AUO-003 M170EG01屏,主供电短路、开机白屏或画屏、开机彩色失真、彩色竖条等 DS90C385MTD FPD87326 LG PHILIPS 屏IC GVS690H9 HX8912TA LPD91821 三星液晶屏专用 LRE031212A LTM170EU－L21的屏上主芯片 LRU4312X1A LXD91810 LXD91811 LXD91814 LXD91820MST8116B CMV BENQ等、液晶显示器主芯片,此IC损坏率高,出现故障：花屏、白屏、连接信号线无显示等 MST8131A MST8131A MST8111B MST8111A 通用,联想宏基 BENQ等、液晶显示器主芯片,此IC损坏率高,出现故障：花屏、白屏、连接信号线无显示等 NT68521RTD2023 SE7889-LF 三星液晶显示器驱动板主芯片,此IC损坏率高,出现故障：花屏SN0209033PZP LG.Philips液晶屏专用 LM170E01 TFP7425P TL2272ML TSU16AK6、偏色故障一般可以进入工厂调整模式进行调整;如没有此模式,维修思路:更换屏线和转接板-----重写驱动程序-----驱动板坏不常见-----屏背板的控制IC坏不常见--------拔掉屏线观察背光颜色背光扁色为灯管老化-------换灯管.7、字符虚或拖尾8、LCD屏幕内部有污点维修思路:擦拭或更换换保护膜-----拆开屏体清洗外层偏光片和有机玻璃用棉球,纯净水处理---风筒吹干9、LCD屏漏光或光线不均维修思路:重新安装灯管-----调整导光板10、LCD屏亮点一个或二个大的亮点,可以尝试轻轻用指尖压亮点,可消失,说明多为此象素的开关管和电极虚连.小的黑点和灰点有可能是内部导光板或偏光片有灰尘造成.可清洗处理. 以上方法在试验时要先征取客户同意,才可操作,否则后果自付,一切责任与我老康无关.11、LCD屏亮度低检查高压板ADJ亮度调节电路----------换灯管--------换高压板--------调整或更换导光板12、错误提示"超出频率范围"检查信号线--------重写MCU驱动程序-------更换EPROM------重写EPROM程序-----换驱动板13、通电后不按开关按键即白屏出现背光,按键后图像可正常显示高压板接口的开关信号和ADJ信号反接造成,部分属于驱动板MCU的开关信号输出不正常,可以重写MCU程序修复.-------换MCU 对于灯管老化的屏更换时要搞清灯管的尺寸,因为尽管屏幕尺寸一样,但是灯管长度与粗细略有差异,在找不到相同尺寸灯管的时候,如果能用短灯则好,如果不能使用,稍长的的灯管用手术刀小心切除屏框,并用热缩管做好绝缘; 液晶常见故障与维修要领下面就是一台液晶显示器的结构和所有的配件 1、PANEL液晶屏 2、A/D驱动板； 3、液晶驱屏线 4、高压板又称升压板、高压条、INVERTER 5、高压板线材 6、电源适配器外置 ,一般都用直流3A/12V,也有部分的显示器的开关电源部分内置在机内的,直接输入AC220V以下是根据我们日常的维修总结的一些维修思路：检修的方法可用单灯高压板接一个灯管试验, ,批发零售液晶电视挂架底座电视挂架挂架;因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有;一般老机容易出问题的是某一路的电源管,升压管,升压变压器和灯管短路或空载,而造成的电源管理IC负载均衡保护. 看到高压板接口有这么多条线,很多初学者认为更换很复杂,其实很简单,只需要4个信号接到高压板即可:1,电源. 2,地. 3,开关控制ON/OFF. 4,ADI亮度调节.首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V 再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并.多余的脚怎么办呀让他空着好了,不用理它.。
液晶显示器常见故障的维修方法1.显示器无法开机当液晶显示器无法正常开机时，首先要检查电源线是否连接正常，确保显示器接收到足够的电力。
如果电源线连接正常，还要检查电源的状态，可以尝试连接其他电源或更换电源线。
如果以上方法都无效，可能是显示器的电源开关故障，需要更换电源开关。
2.显示器画面闪烁画面闪烁是常见的显示器故障，可能是由于信号线连接不良导致的。
可以尝试重新连接信号线，或者更换信号线来解决问题。
另外，也可能是显示器的背光灯出现问题，如果背光灯老化或短路，也会导致画面闪烁。
此时需要专业技术人员更换背光灯。
3.显示器无显示或显示不正常当显示器无显示或显示不正常时，首先要检查信号线是否连接正常。
可以尝试重新插拔信号线，确保连接稳固。
如果问题仍然存在，可能是显示器的驱动板故障，需要更换驱动板来解决。
另外，也可能是显示器的显示芯片出现问题，需要更换显示芯片来修复。
4.显示器出现死点或亮点死点和亮点是液晶显示器经常出现的问题，一般是由于液晶屏幕中的像素点损坏导致的。
可以尝试使用软件修复死点，一些软件可以通过切换颜色和闪烁等方式尝试修复死点。
如果软件修复无效，可能需要更换液晶屏幕。
5.显示器出现红、绿、蓝色均匀条纹当显示器出现红、绿、蓝色均匀条纹时，一般是由于显示器的控制电路故障引起的。
可以尝试进行显示器的重置操作，例如按住菜单键几秒钟重置显示器。
如果重置无效，可能是显示器的控制电路板出现故障，需要更换控制电路板。
总之，液晶显示器在使用过程中有可能会发生各种故障，但多数故障都可以通过重新连接信号线、更换电源开关、驱动板或控制电路板来解决。
对于一些更复杂的故障，需要寻求专业技术人员的帮助来进行维修。
此外，在使用液晶显示器时要注意保持良好的使用环境，避免过高或过低的温度、湿度以及震动等因素对显示器造成损坏。
苹果电脑液晶显示器维修
说道苹果的时候，会不会认为是吃的苹果呢，不懂PC行业的可能会这样认为，但是大神级别的PC行业人绝对不会认错，听到苹果就是苹果手机、电脑等相关的电子产品。
苹果电脑因为本身制造工艺的特殊性而导致了其维修的特殊性，因其应用的系统和相
关设备的配件和硬件的设施，制造的工艺和维修的工艺产生了巨大的差距。
下面描述下苹果液晶显示屏的维修过程：
1、故障描述：苹果液晶显示屏在使用的时候会忽然黑屏之后又恢复正常的现象
2、维修过程
把显示器断电后，把液晶屏拆开，检查电源板，主板，屏线，灯管用万用表检
测，但是都没有发现故障，很伤脑筋的呢。
用苹果笔记本来连接液晶显示屏，把液晶屏变成投影仪的转化设备，没有反应。
花了一早上的时间，还是没有完成，下午接着了来。
液晶显示器常见故障与解决方法1.显示屏无显示或黑屏：可能原因：-电源线没有连接好或电源故障。
-显示屏电源开关未打开。
-视频线松动或损坏。
-显示屏本身故障。
解决方法：-确保电源线插头连接紧密，并检查电源是否正常工作。
-检查显示屏电源开关是否打开。
-检查视频线是否连接紧密，如有必要更换视频线。
2.显示屏闪烁或颜色不稳定：可能原因：-显示屏刷新率不匹配电脑设置。
-显示屏与电脑的信号不稳定。
-显示屏面板故障。
解决方法：-在电脑设置中调整显示屏的刷新率，选择匹配的刷新率。
-检查显示屏与电脑的连接是否稳定，如有必要更换视频线或更换电脑的显卡。
3.显示屏出现亮度不均或亮度过高：可能原因：-显示屏背光故障。
-显示屏亮度设置不正确。
-显示屏硬件问题。
解决方法：-检查显示屏的背光是否正常工作，如有必要更换背光灯。
-调整显示屏的亮度设置，使其适合当前环境。
4.显示屏出现死点或亮点：可能原因：-显示屏像素或显示屏表面损坏。
-显示屏硬件问题。
解决方法：-对于死点，无法修复，只能更换显示屏。
- 对于亮点，可以尝试使用软件修复，如JScreenFix等。
5.显示屏出现迷糊或模糊现象：可能原因：-显示屏分辨率设置不正确。
-显示屏显示模式设置不正确。
解决方法：-在电脑设置中调整显示屏的分辨率，选择合适的分辨率。
-调整显示屏的显示模式，选择合适的显示模式。
总结：。
液晶显示器常见故障分析及维修方法一、无法点亮或亮度调节异常1.故障原因分析：无法点亮或亮度调节异常的原因可能是电源供应问题，例如电源线接触不良、电源适配器故障或者主板电源模块故障；也有可能是背光灯出现故障，例如背光灯管损坏或发光二极管出现故障。
2.维修方法：首先，检查电源线接触是否良好，如有松动及时插紧；其次，检查电源适配器是否有损坏迹象，如出现异常现象需要更换电源适配器；最后，检查背光灯管或发光二极管是否工作正常，如果发现故障需要发现原因，更换故障部件。
二、显示画面不正常（如出现闪烁、花屏、条纹等）1.故障原因分析：显示画面不正常的原因可能是主板或显卡驱动问题，也有可能是数据线接触不良或损坏，或者是显示器面板本身故障。
2.维修方法：首先，检查并更换数据线；其次，检查主板及显卡驱动是否正常，可以尝试升级或重新安装驱动程序；最后，如果以上方法都不能解决问题，需要检查显示器面板是否有损坏，如有需要更换面板。
三、显示画面出现残影1.故障原因分析：显示画面出现残影的原因可能是响应时间较长，不能及时清除图像，也有可能是显示面板出现老化或磁场干扰。
2.维修方法：首先，检查并调整显示器的响应时间设置，如果设置过高可以适当降低；其次，检查显示器是否放置在磁场附近，如果是需要远离磁场；最后，如果以上方法都无效，需要更换显示面板。
四、显示器自动关机或无法开机1.故障原因分析：显示器自动关机或无法开机的原因可能是电源供应问题，例如电源模块故障或电源线接触不良，也有可能是主板故障。
2.维修方法：首先，检查电源线是否接触良好，如有需要进行调整；其次，检查电源供应模块是否工作正常，如果有异常需要更换电源模块；最后，如果以上方法都无效，需检查主板是否损坏，如有需要更换主板。
综上所述，液晶显示器的常见故障分析及维修方法主要包括无法点亮或亮度调节异常、显示画面不正常、显示画面出现残影以及显示器自动关机或无法开机等问题。
通过对这些故障的分析和相应的维修方法，可以帮助用户更好地解决液晶显示器出现的问题。
液晶显示器的常见故障及维修方法
1.显示不亮或显示异常
-检查电源线是否插紧，并确保显示器电源开关打开。
-检查连接电脑或其他设备的视频线是否插紧。
-检查显示器的亮度设置是否正确，可以增加亮度。
-如果以上方法都无效，可能是显示器的背光故障，需要拆开显示器
进行维修或更换背光组件。
2.显示器无法开机
当液晶显示器无法开机时，可以尝试以下维修方法：
-检查电源线是否插紧，并确保插在充电器或电源插座上。
-使用电源故障检测仪检测电源是否正常工作。
-检查显示器的电源开关是否打开。
-检查电源线是否损坏，如有必要，可以更换电源线。
3.显示器闪烁或出现噪点
在液晶显示器上出现闪烁或噪点可能是由以下原因导致的：
-检查连接显示器和电脑或其他设备的视频线是否插紧，如果有必要，可以更换视频线。
-检查显示器分辨率是否与电脑或其他设备兼容，尝试调整分辨率。
-检查显示器的刷新率设置是否正确，一般来说，60Hz是较为常用的刷新率。
-如果以上方法都无效，可能是显示器的面板故障，需要拆开显示器进行维修或更换面板。
4.显示器出现死点或亮点
死点和亮点是指显示器屏幕上出现的一些固定的黑点或白点，可以通过以下方法进行修复：
-轻轻按压死点或亮点所在的位置，有时会有奇迹发生，能使死点或亮点恢复正常。
-使用一些专门的死点修复软件，这些软件可以对屏幕进行快速的色彩变换和抖动操作，以修复死点。
液晶显示器维修概述液晶显示器是一种常见的电子显示设备，它广泛应用于电脑、电视和移动设备等领域。
然而，由于长时间使用或操作不当，液晶显示器可能会出现各种故障。
本文档将介绍液晶显示器常见的故障及其维修方法。
故障现象1.无显示–检查电源线是否接触良好。
–确认电源开关是否打开。
–检查输入信号线是否连接正确。
–考虑更换电源适配器。
2.显示不稳定或闪烁–检查信号线是否松动或损坏，如有必要，请更换信号线。
–考虑更换电源适配器或扩展器。
–调整显示器的刷新率和分辨率。
–清理显示器的连接接口和插头。
3.画面偏色或色彩异常–调整显示器的色彩设置，尝试恢复默认设置。
–检查信号线是否连接良好，如有必要，请更换信号线。
–考虑更换显示器的数据线。
4.黑屏或卡屏–检查显示器的背光灯是否工作正常，如有必要，请更换背光灯。
–检查显示器的屏幕是否有物理损坏，如有必要，请更换显示器。
–清理显示器的散热孔和风扇，确保其正常散热。
维修方法1.无显示–检查电源线是否接触良好。
确保电源线插头与电源插座连接牢固，没有松动。
–确认电源开关是否打开。
对于液晶显示器，通常位于屏幕的右侧或底部。
–检查输入信号线是否连接正确。
确保信号线插头与显示器的输入接口相匹配，并且连接牢固。
通常，液晶显示器的输入接口有VGA、HDMI、DVI等。
–考虑更换电源适配器。
如果电源适配器故障，导致液晶显示器无法正常工作，需要更换一个适配器。
2.显示不稳定或闪烁–检查信号线是否松动或损坏，如有必要，请更换信号线。
信号线在长时间使用或频繁插拔的情况下可能会磨损或损坏，导致显示不稳定或闪烁。
–考虑更换电源适配器或扩展器。
故障的电源适配器或扩展器可能会导致液晶显示器的电压不稳定，从而导致显示不稳定或闪烁的问题。
–调整显示器的刷新率和分辨率。
错误的刷新率和分辨率设置可能会导致显示不稳定或闪烁。
可以在操作系统的显示设置中进行调整。
–清理显示器的连接接口和插头。
脏污或氧化的接口和插头可能会导致不稳定的信号传输，从而导致显示不稳定或闪烁。
液晶显示器常用维修方法
液晶显示器的故障现象，种类繁多，但在修理时，只要诊断方法正确得当，思路清晰，是不难排除故障的。
下面介绍维修时常用的方法。
1．感观法
感观法是指通过用嘴问、用眼看、用耳听、用鼻子闻、用手摸的方法进行维修。
（1）问
所谓问，是指修理人员在接修液晶显示器时，要仔细询问有关情况，如故障现象、发生时间等，尽可能多地了解和故障有关的情况。
通过深人的询问，基本上可以了解到故障所发生的部位，再进一步做出诊断就容易多了。
（2）看
所谓看，是指修理人员接修故障显示器后，打开机盖，对内部各部分进行仔细观察。
这是一种应用最多最基本，也是最有效的故障诊断法。
例如，各插接件是否固定牢靠，零部件是否完好无损，各接触点有无灰尘、锈蚀或烧损，导线有无断裂或擦伤，熔断器安装是否牢固，额定值是否符合电路要求，通电后有无打火现象等。
可见，很多故障通过“看”就可以一目了然。
（3）听
所谓听，是指仔细听液晶显示器工作时的声音。
正常情况下，液晶显示器发出的声音很小甚至没有声音，如果有不正常的声音，一般是在变压器等电感性元器件。
（4）闻
所谓闻，就是机器通电时闻机内的气味，如果有烧焦的特殊气味，并伴有冒烟现象，一般为电源短路引起，此时应立即断电，开机检修。
（5）摸
所谓摸，是指通过用手触摸元器件表面，根据其温度的高低，判断故障部位。
元器件正常工作时，应有合适的工作温度，若温度过高、过低，则意味着有故障。
例如，液晶显示器的电源开关管，通电几分钟后断电，用手摸（一定在断电后再摸，以免触电）其表面应微热，若烫手，说明开关管不良或驱动波形不良：若开关管一点也不发热，说明开关管未工作。
2．经验法
顾名思义，经验法就是凭维修人员的基本素质和丰富经验，快速准确地对液晶显示器故障做出诊断。
这些经验可以从书本中得到，也可以从师傅、同行那里得到，还可以从自己的维修实践中总结得到。
经验法已成为很多修理人员制胜的“法宝”。
需要说明的是，随着液晶显示技术的发展，需要不断地去积累新经验来应付新故障，若用老经验去对付新故障，很容易引起误判。
3．代换法
代换法是液晶显示器维修中十分重要的维修方法。
根据代换元器件的不同，代换法又分为元器件代换法和模块代换法两种。
所谓元器件代换法，是指采用同规格、功能良好的元器件来替换怀疑有故障的元器件，若替换后，故障现象消除，则表明被替换的元器件已损坏。
这种维修方法就是常说的“芯片级”维修。
需要说明的是，对于液晶显示器MCU，进行替换时，不但要注意硬件一致，还需注意软件一致，也就是说，只能用同一批次、同一型号液晶显示器的MCU进行替换，对EEPROM存储器的替换也同样如此。
当然，也可以先用空白的MCU、EEPROM进行代换，然后再用编程器写入正确的程序。
所谓模块代换法，是指采用功能、规格相同或类似的电路板进行整体代换。
因为液晶显示器主要由电源板（电源模块）、高压板（高压模块）、驱动板（驱动模块）、液晶面板（面板模块）等组成，若怀疑哪一部分有问题，直接用正常的替换件进行代换即可。
这种维修方法就是常说的“板级”维修。
模块代换法的好处是维修迅速，排除故障彻底；但也存在着一些缺点，主要是维修费用较高。
随着液晶显示器的普及，各模块电路和液晶屏的整体价格也在不断下降，品种不断增多，因此，模块级的替换法应用会越来越广泛。
采用代换法进行维修，不失为一种简单、有效和可靠的故障判断方法，但使用前一定要慎重，故障判断应当*不离十，避免盲目乱换。
值得指出的是，使用代换法时，替换用的备晶应是可靠的，或者是合格的新件，如果不慎将不良的元器件替换上，不但找不到故障，反而会使故障发生部位虚假化，增加诊断的难度。
4．万用表测试法
万用表测试法就是利用万用表测量电路中的电压、电流或电阻，通过测量结果来分析故障，这是一种适用范围很广的检查方法。
（1）电流法
电流法一般用来检查电源电路的负载电流，目的是为了检查、判断负载中是否存在短路、漏电及开路故障，同时也可判断故障在负载还是在电源。
测量电流的常规做法是要切断电流回路，串入电流表。
（2）电压法
电压法是检查、判断液晶显示器故障时应用最多的方法之一，它通过测量电路主要端点的电压和元器件的工作电压，并与正常值对比分析，即可得出故障判断的结论。
测量所用万用表内阻越高，测得的数据就越准确。
按所测电压的性质不同，电压一般可分为静态直流电压和动态电压两种。
静态是指液晶显示器不接收主机信号条件下的电路工作状态，其工作电压即静态电压。
测量静态直流电压一般用来检查电源电路的整流和稳压输出电压，及各级电路的供电电压等。
动态电压是液晶显示器在接收主机信号情况下的电路工作电压。
测量动态电压主要用来检查判断用测量静态电压不能或难以判断的故障。
判断故障时，应结合两种电压进行综合分析。
（3）电阻法
电阻法就是利用万用表的欧姆挡，测量电路中可疑点、可疑元器件以及芯片各引脚对地的电阻值，然后将测得数据与正常值比较，可以迅速判断元器件是否损坏、变质，是否存在开路、短路，是否有晶体管被击穿短路等情况。
电阻测量法分为“在线”电阻测量法和“脱焊”电阻测量法两种，前者是指直接测量液晶显示器电路中的元器件或某部分电路的电阻值；后者是把元器件从电路上整个拆下或仅脱焊相关的引脚，使测量数值不受电路的影响再测量电阻。
很明显，用“在线”电阻测量法时，由于被测元器件大部分要受到与其并联的元器件或电路的影响，万用表显示出的数值并不是被测元器件的实际阻值，使测量的正确性受到影响。
与被测元器件并联的等效阻值越小于被测元器件的自身阻值，测量误差就越大。
因此，采用“在线”测量法时必须充分考虑这种并联阻值对测量结果的影响，然后做出分析和判断。
然而要做到这点并非容易，需熟悉有关电路及掌握大量经验数据才行，而且即使这样，并联阻值远小于被测阻值时，仍不能测出准确的阻值，所以“在线”测量法局限性较大，通常仅对检查短路性故障和某些开路性故障较为有效。
但对于有丰富维修经验的人来说，“在线”电阻测量法仍是一种较好的方法。
“脱焊”电阻测量法应用广泛，因为液晶显示器中大部分元器件如晶体管、电阻、电容、电感及二极管等，均可用测量电阻的方法进行定性检查。
最终确定某个元器件是否失效往往都用电阻测量法。
5．信号波形测试法
信号波形测试法是用示波器对液晶显示器电路中信号的波形进行检测，并通过对波形的分析来判断故障的一种方法。
它弥补了其他仪器无法对电信号进行全面检测和分析的缺陷。
在测量波形时，除测量其幅度外，还要测量波形的周期，必要时，可以参考维修手册上的正确波形加以对照，以便准确地判断出故障的范围。
信号波形测试法的缺点是技术难度相对较大，要求操作者有较高的操作水平和经验积累，不但要熟练使用示波器，还要熟悉各种信号的标准波形，并能从实际波形和标准波形的差别中分析出故障。
6．拆除法
液晶显示器的元器件，有些是起辅助性作用的，如减少干扰、实现电路调节等作用的元器件。
这些元器件损坏后，不但起不到辅助性功能的作用，而且会严重影响电路的正常工作，甚至导致整个电路不能工作。
如果将这些元器件拆除，暂留空位，液晶显示器可马上恢复工作。
在缺少代换元器件的情况下，这种“应急拆除法”也是一种常用的维修方法。
采用拆除法可能使液晶显示器某一辅助性功能失去作用，但不影响大局。
当然不是所有的元器件损坏后都能使用这种方法。
这种方法仅适用于某些滤波电容器、旁路电容器、保护二极管、补偿电阻等元器件击穿后的应急维修。
例如，液晶显示器电源输人端常接一个高频滤波电容（叉称低通滤波电容），电容击穿后导致电流增大，熔丝烧断。
如果将它拆掉，电源的高频成分还可以被其他电容旁路，故基本上不影响液晶显示器正常工作。
7．人工干预法
人工干预法主要是在液晶显示器出现软故障时，采取加热、冷却、振动和干扰的方法，使故障尽快暴露出来。
（l）加热法
加热法适用于检查故障在加电后较长时间（如1～2h）才产生或故障随季节变化的液晶显示器，其优点主要是可明显缩短维修时间，迅速排除故障。
常用电吹风和电烙铁对所怀疑的元器件进行加热，迫使其迅速升温，若随之故障出现，便可判断其热稳定性不良。
由于电吹风吹出的热风面积较大，通常只用于对大范围的电路进行加热，对具体元器件加热则用电烙铁。
（2）冷却法
通常用酒精棉球敷贴于被怀疑的元器件外壳上，迫使其散热降温，若故障随之消除或减轻，便可断定该元器件散热失效。
（3）振动法
振动法是检查虚焊、开焊等接触不良引起的软故障的最有效方法之一。
通过直观检测后．若怀疑某电路有接触不良的故障时，即可采用振动或拍打的方法来检查，利用螺丝刀的手柄敲击电路，或者用手按压电路板、搬动被怀疑的元器件，便可发现虚焊、脱焊以及印制电路板断裂、接插件接触不良等故障的位置。
