钢管矫直机工作性能与原理
- 格式:doc
- 大小:21.50 KB
- 文档页数:2

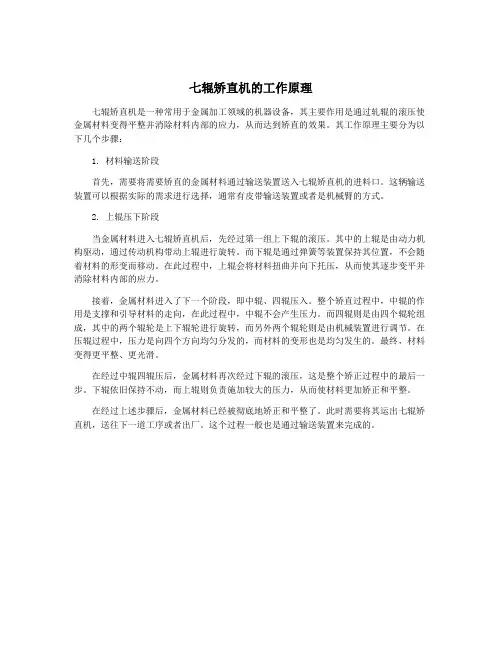

七辊矫直机的工作原理
七辊矫直机是一种常用于金属加工领域的机器设备,其主要作用是通过轧辊的滚压使金属材料变得平整并消除材料内部的应力,从而达到矫直的效果。
其工作原理主要分为以下几个步骤:
1. 材料输送阶段
首先,需要将需要矫直的金属材料通过输送装置送入七辊矫直机的进料口。
这辆输送装置可以根据实际的需求进行选择,通常有皮带输送装置或者是机械臂的方式。
2. 上辊压下阶段
当金属材料进入七辊矫直机后,先经过第一组上下辊的滚压。
其中的上辊是由动力机构驱动,通过传动机构带动上辊进行旋转。
而下辊是通过弹簧等装置保持其位置,不会随着材料的形变而移动。
在此过程中,上辊会将材料扭曲并向下托压,从而使其逐步变平并消除材料内部的应力。
接着,金属材料进入了下一个阶段,即中辊、四辊压入。
整个矫直过程中,中辊的作用是支撑和引导材料的走向,在此过程中,中辊不会产生压力。
而四辊则是由四个辊轮组成,其中的两个辊轮是上下辊轮进行旋转,而另外两个辊轮则是由机械装置进行调节。
在压辊过程中,压力是向四个方向均匀分发的,而材料的变形也是均匀发生的。
最终,材料变得更平整、更光滑。
在经过中辊四辊压后,金属材料再次经过下辊的滚压,这是整个矫正过程中的最后一步。
下辊依旧保持不动,而上辊则负责施加较大的压力,从而使材料更加矫正和平整。
在经过上述步骤后,金属材料已经被彻底地矫正和平整了。
此时需要将其运出七辊矫直机,送往下一道工序或者出厂。
这个过程一般也是通过输送装置来完成的。

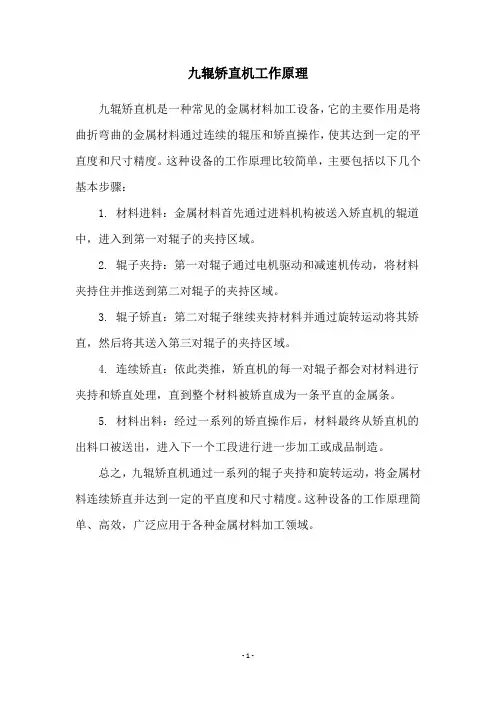

九辊矫直机工作原理
九辊矫直机是一种常见的金属材料加工设备,它的主要作用是将曲折弯曲的金属材料通过连续的辊压和矫直操作,使其达到一定的平直度和尺寸精度。
这种设备的工作原理比较简单,主要包括以下几个基本步骤:
1. 材料进料:金属材料首先通过进料机构被送入矫直机的辊道中,进入到第一对辊子的夹持区域。
2. 辊子夹持:第一对辊子通过电机驱动和减速机传动,将材料夹持住并推送到第二对辊子的夹持区域。
3. 辊子矫直:第二对辊子继续夹持材料并通过旋转运动将其矫直,然后将其送入第三对辊子的夹持区域。
4. 连续矫直:依此类推,矫直机的每一对辊子都会对材料进行夹持和矫直处理,直到整个材料被矫直成为一条平直的金属条。
5. 材料出料:经过一系列的矫直操作后,材料最终从矫直机的出料口被送出,进入下一个工段进行进一步加工或成品制造。
总之,九辊矫直机通过一系列的辊子夹持和旋转运动,将金属材料连续矫直并达到一定的平直度和尺寸精度。
这种设备的工作原理简单、高效,广泛应用于各种金属材料加工领域。
- 1 -。

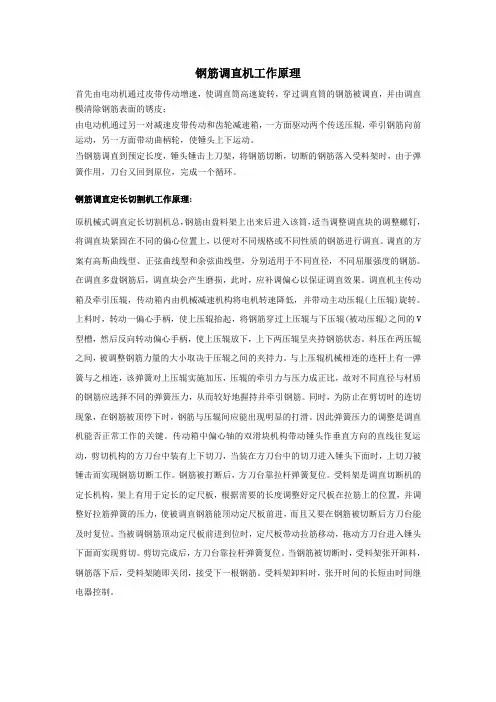

钢筋调直机工作原理首先由电动机通过皮带传动增速,使调直筒高速旋转,穿过调直筒的钢筋被调直,并由调直模清除钢筋表面的锈皮;由电动机通过另一对减速皮带传动和齿轮减速箱,一方面驱动两个传送压辊,牵引钢筋向前运动,另一方面带动曲柄轮,使锤头上下运动。
当钢筋调直到预定长度,锤头锤击上刀架,将钢筋切断,切断的钢筋落入受料架时,由于弹簧作用,刀台又回到原位,完成一个循环。
钢筋调直定长切割机工作原理:原机械式调直定长切割机总,钢筋由盘料架上出来后进入该筒,适当调整调直块的调整螺钉,将调直块紧固在不同的偏心位置上,以便对不同规格或不同性质的钢筋进行调直。
调直的方案有高斯曲线型、正弦曲线型和余弦曲线型,分别适用于不同直径,不同屈服强度的钢筋。
在调直多盘钢筋后,调直块会产生磨损,此时,应补调偏心以保证调直效果。
调直机主传动箱及牵引压辊,传动箱内由机械减速机构将电机转速降低,并带动主动压辊(上压辊)旋转。
上料时,转动一偏心手柄,使上压辊抬起,将钢筋穿过上压辊与下压辊(被动压辊)之间的V 型槽,然后反向转动偏心手柄,使上压辊放下,上下两压辊呈夹持钢筋状态。
料压在两压辊之间,被调整钢筋力量的大小取决于压辊之间的夹持力。
与上压辊机械相连的连杆上有一弹簧与之相连,该弹簧对上压辊实施加压,压辊的牵引力与压力成正比,故对不同直径与材质的钢筋应选择不同的弹簧压力,从而较好地握持并牵引钢筋。
同时,为防止在剪切时的连切现象,在钢筋被顶停下时,钢筋与压辊间应能出现明显的打滑。
因此弹簧压力的调整是调直机能否正常工作的关键。
传动箱中偏心轴的双滑块机构带动锤头作垂直方向的直线往复运动,剪切机构的方刀台中装有上下切刀,当装在方刀台中的切刀进入锤头下面时,上切刀被锤击而实现钢筋切断工作。
钢筋被打断后,方刀台靠拉杆弹簧复位。
受料架是调直切断机的定长机构,架上有用于定长的定尺板,根据需要的长度调整好定尺板在拉筋上的位置,并调整好拉筋弹簧的压力,使被调直钢筋能顶动定尺板前进,而且又要在钢筋被切断后方刀台能及时复位。

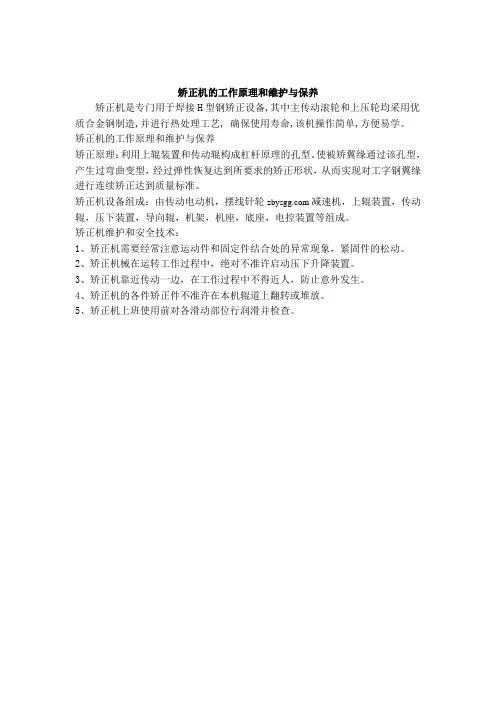

矫正机的工作原理和维护与保养
矫正机是专门用于焊接H型钢矫正设备,其中主传动滚轮和上压轮均采用优质合金钢制造,并进行热处理工艺, 确保使用寿命,该机操作简单,方便易学。
矫正机的工作原理和维护与保养
矫正原理:利用上辊装置和传动辊构成杠杆原理的孔型。
使被矫翼缘通过该孔型,产生过弯曲变型,经过弹性恢复达到所要求的矫正形状,从而实现对工字钢翼缘进行连续矫正达到质量标准。
矫正机设备组成:由传动电动机,摆线针轮减速机,上辊装置,传动辊,压下装置,导向辊,机架,机座,底座,电控装置等组成。
矫正机维护和安全技术:
1、矫正机需要经常注意运动件和固定件结合处的异常现象,紧固件的松动。
2、矫正机械在运转工作过程中,绝对不准许启动压下升降装置。
3、矫正机靠近传动一边,在工作过程中不得近人,防止意外发生。
4、矫正机的各件矫正件不准许在本机辊道上翻转或堆放。
5、矫正机上班使用前对各滑动部位行润滑并检查。

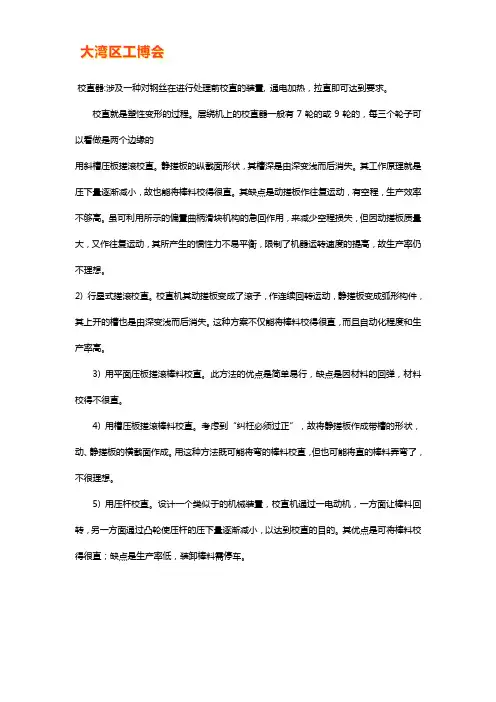

校直器:涉及一种对钢丝在进行处理前校直的装置, 通电加热,拉直即可达到要求。
校直就是塑性变形的过程。
层绕机上的校直器一般有7轮的或9轮的,每三个轮子可以看做是两个边缘的
用斜槽压板搓滚校直。
静搓板的纵截面形状,其槽深是由深变浅而后消失。
其工作原理就是压下量逐渐减小,故也能将棒料校得很直。
其缺点是动搓板作往复运动,有空程,生产效率不够高。
虽可利用所示的偏置曲柄滑块机构的急回作用,来减少空程损失,但因动搓板质量大,又作往复运动,其所产生的惯性力不易平衡,限制了机器运转速度的提高,故生产率仍不理想。
2) 行星式搓滚校直。
校直机其动搓板变成了滚子,作连续回转运动,静搓板变成弧形构件,其上开的槽也是由深变浅而后消失。
这种方案不仅能将棒料校得很直,而且自动化程度和生产率高。
3) 用平面压板搓滚棒料校直。
此方法的优点是简单易行,缺点是因材料的回弹,材料校得不很直。
4) 用槽压板搓滚棒料校直。
考虑到“纠枉必须过正”,故将静搓板作成带槽的形状,动、静搓板的横截面作成。
用这种方法既可能将弯的棒料校直,但也可能将直的棒料弄弯了,不很理想。
5) 用压杆校直。
设计一个类似于的机械装置,校直机通过一电动机,一方面让棒料回转,另一方面通过凸轮使压杆的压下量逐渐减小,以达到校直的目的。
其优点是可将棒料校得很直;缺点是生产率低,装卸棒料需停车。

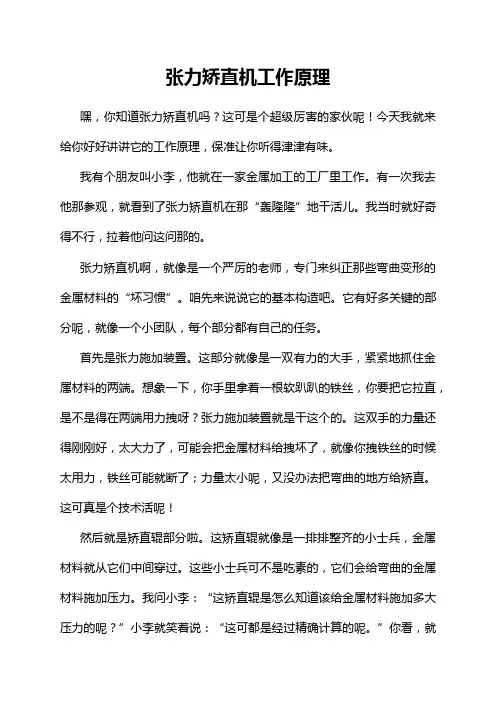

张力矫直机工作原理嘿,你知道张力矫直机吗?这可是个超级厉害的家伙呢!今天我就来给你好好讲讲它的工作原理,保准让你听得津津有味。
我有个朋友叫小李,他就在一家金属加工的工厂里工作。
有一次我去他那参观,就看到了张力矫直机在那“轰隆隆”地干活儿。
我当时就好奇得不行,拉着他问这问那的。
张力矫直机啊,就像是一个严厉的老师,专门来纠正那些弯曲变形的金属材料的“坏习惯”。
咱先来说说它的基本构造吧。
它有好多关键的部分呢,就像一个小团队,每个部分都有自己的任务。
首先是张力施加装置。
这部分就像是一双有力的大手,紧紧地抓住金属材料的两端。
想象一下,你手里拿着一根软趴趴的铁丝,你要把它拉直,是不是得在两端用力拽呀?张力施加装置就是干这个的。
这双手的力量还得刚刚好,太大力了,可能会把金属材料给拽坏了,就像你拽铁丝的时候太用力,铁丝可能就断了;力量太小呢,又没办法把弯曲的地方给矫直。
这可真是个技术活呢!然后就是矫直辊部分啦。
这矫直辊就像是一排排整齐的小士兵,金属材料就从它们中间穿过。
这些小士兵可不是吃素的,它们会给弯曲的金属材料施加压力。
我问小李:“这矫直辊是怎么知道该给金属材料施加多大压力的呢?”小李就笑着说:“这可都是经过精确计算的呢。
”你看,就像我们人做事情一样,要做到恰到好处才行。
如果矫直辊施加的压力不均匀,那金属材料矫直的效果肯定不好,就像你给一块木板刷漆,如果刷得不均匀,那这块木板看起来就很难看。
在张力矫直机工作的时候,金属材料就像是一个调皮的小孩子。
一开始,它弯弯曲曲的,不服管教。
但是当张力施加装置抓住它的两端,开始施加拉力,再加上矫直辊的压力,这个“调皮鬼”就不得不听话了。
它被拉着、压着,慢慢地,那些弯曲的地方就开始变直了。
这过程就像是把一个揉皱的纸慢慢抚平一样。
我又问小李:“这张力矫直机是不是什么样的金属材料都能矫直呀?”小李摇了摇头说:“那可不行。
不同的金属材料,它们的硬度、韧性都不一样,就像不同的人有不同的脾气。

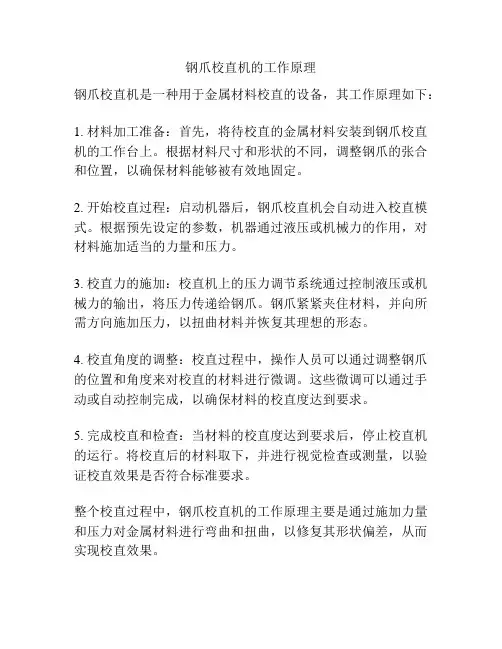

钢爪校直机的工作原理
钢爪校直机是一种用于金属材料校直的设备,其工作原理如下:
1. 材料加工准备:首先,将待校直的金属材料安装到钢爪校直机的工作台上。
根据材料尺寸和形状的不同,调整钢爪的张合和位置,以确保材料能够被有效地固定。
2. 开始校直过程:启动机器后,钢爪校直机会自动进入校直模式。
根据预先设定的参数,机器通过液压或机械力的作用,对材料施加适当的力量和压力。
3. 校直力的施加:校直机上的压力调节系统通过控制液压或机械力的输出,将压力传递给钢爪。
钢爪紧紧夹住材料,并向所需方向施加压力,以扭曲材料并恢复其理想的形态。
4. 校直角度的调整:校直过程中,操作人员可以通过调整钢爪的位置和角度来对校直的材料进行微调。
这些微调可以通过手动或自动控制完成,以确保材料的校直度达到要求。
5. 完成校直和检查:当材料的校直度达到要求后,停止校直机的运行。
将校直后的材料取下,并进行视觉检查或测量,以验证校直效果是否符合标准要求。
整个校直过程中,钢爪校直机的工作原理主要是通过施加力量和压力对金属材料进行弯曲和扭曲,以修复其形状偏差,从而实现校直效果。

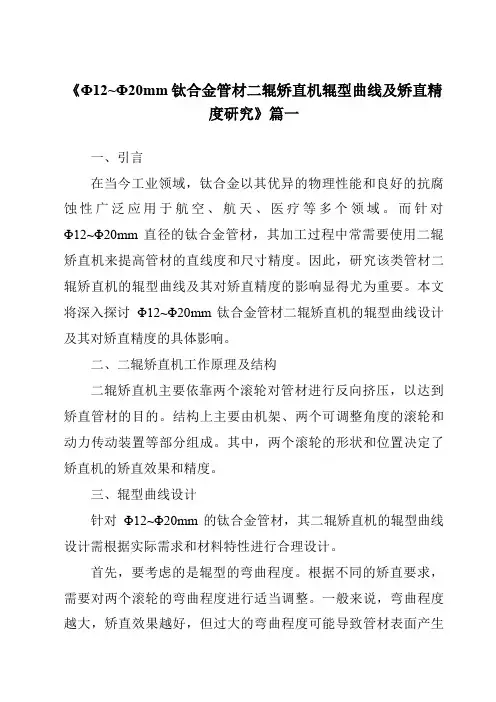

《Φ12~Φ20mm钛合金管材二辊矫直机辊型曲线及矫直精度研究》篇一一、引言在当今工业领域,钛合金以其优异的物理性能和良好的抗腐蚀性广泛应用于航空、航天、医疗等多个领域。
而针对Φ12~Φ20mm直径的钛合金管材,其加工过程中常需要使用二辊矫直机来提高管材的直线度和尺寸精度。
因此,研究该类管材二辊矫直机的辊型曲线及其对矫直精度的影响显得尤为重要。
本文将深入探讨Φ12~Φ20mm钛合金管材二辊矫直机的辊型曲线设计及其对矫直精度的具体影响。
二、二辊矫直机工作原理及结构二辊矫直机主要依靠两个滚轮对管材进行反向挤压,以达到矫直管材的目的。
结构上主要由机架、两个可调整角度的滚轮和动力传动装置等部分组成。
其中,两个滚轮的形状和位置决定了矫直机的矫直效果和精度。
三、辊型曲线设计针对Φ12~Φ20mm的钛合金管材,其二辊矫直机的辊型曲线设计需根据实际需求和材料特性进行合理设计。
首先,要考虑的是辊型的弯曲程度。
根据不同的矫直要求,需要对两个滚轮的弯曲程度进行适当调整。
一般来说,弯曲程度越大,矫直效果越好,但过大的弯曲程度可能导致管材表面产生划痕或变形。
因此,需要找到一个合适的弯曲程度,以达到最佳的矫直效果。
其次,要考虑的是辊型的曲线形状。
常见的曲线形状包括直线型、弧线型和复合型等。
不同形状的曲线对管材的矫直效果和精度有着不同的影响。
通常,复合型曲线可以更好地适应管材的截面形状,提高矫直精度。
最后,要考虑的是两个滚轮之间的间距和位置关系。
间距过大或过小都会影响矫直效果和精度。
位置关系则决定了管材在矫直过程中的受力情况,应合理设计以避免管材在矫直过程中产生不必要的变形或损伤。
四、矫直精度研究对于Φ12~Φ20mm的钛合金管材二辊矫直机来说,矫直精度主要受辊型曲线设计、材料特性、设备性能等因素的影响。
首先,合理的辊型曲线设计是保证矫直精度的关键。
通过对不同弯曲程度和曲线形状的对比研究,可以发现合理的辊型曲线可以有效提高矫直精度。

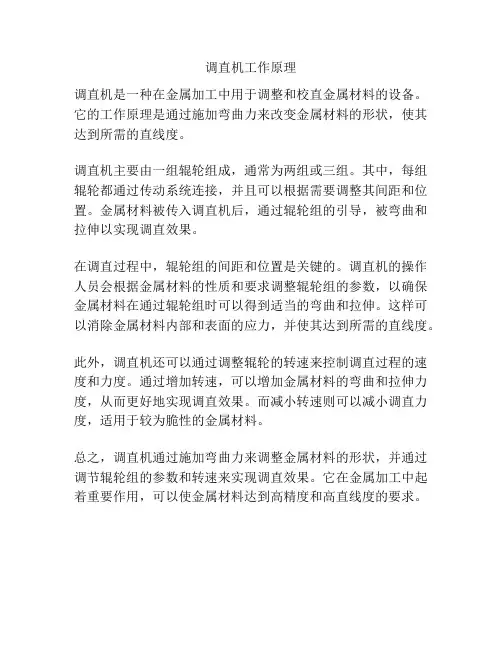

调直机工作原理
调直机是一种在金属加工中用于调整和校直金属材料的设备。
它的工作原理是通过施加弯曲力来改变金属材料的形状,使其达到所需的直线度。
调直机主要由一组辊轮组成,通常为两组或三组。
其中,每组辊轮都通过传动系统连接,并且可以根据需要调整其间距和位置。
金属材料被传入调直机后,通过辊轮组的引导,被弯曲和拉伸以实现调直效果。
在调直过程中,辊轮组的间距和位置是关键的。
调直机的操作人员会根据金属材料的性质和要求调整辊轮组的参数,以确保金属材料在通过辊轮组时可以得到适当的弯曲和拉伸。
这样可以消除金属材料内部和表面的应力,并使其达到所需的直线度。
此外,调直机还可以通过调整辊轮的转速来控制调直过程的速度和力度。
通过增加转速,可以增加金属材料的弯曲和拉伸力度,从而更好地实现调直效果。
而减小转速则可以减小调直力度,适用于较为脆性的金属材料。
总之,调直机通过施加弯曲力来调整金属材料的形状,并通过调节辊轮组的参数和转速来实现调直效果。
它在金属加工中起着重要作用,可以使金属材料达到高精度和高直线度的要求。
钢管矫直机工作性能与原理
建筑或工业用钢筋或钢丝的矫直机一般由前道牵引,
主要对钢材预减径以提高表面质量。然后上矫直机,通过前道
矫直轮预变形,然后通过甩丝筒,他是个关键部件,转速大约
为1500r/min(16mm钢丝以下),内有5-6个变形轮,通过
甩丝筒的高速旋转以达到钢丝矫直的目的,钢丝出来后再通
过后道矫直轮变形,稳定钢丝的直线度.
钢丝从矫直机出来后,是定长切断,主要有两种结构,如是建
筑用钢,一般为直刀口液压切断,如是工业用钢,一般为半圆
型刀口,机械切断。
矫直机的用途本矫直机用于矫直φ133~φ385的金属管
材。工作原理与结构特征1. 矫直机的主要组成部分包括:
上机架装配、下机架装配、立柱、上辊装配、下辊装配、减
速器各部分的装配及相互关系,可参阅矫直机总图。2. 本
矫直机为六辊立式斜辊管材矫直机,辊子布置为2—2—2
型。矫直辊是驱动的,六个辊子分为上下两排交叉斜置,即
与被矫直管子原理中心线成一定角度,上面三个辊子,下面
三个辊子。上下矫直辊分别由两台冶金交流电机
JZR263-10经过速比为0.7~5.7的汽车变速器,再通过
万向联轴器,驱动喉径为400mm的矫直辊做旋转运动。当
管材被咬入后将同时旋转和前进的运动,形成反复变形从而
达到管材被矫直的目的。本矫直机的上下机架为焊接件,通
过六根立柱联结,从而构成立柱机架结构,观察和调整都比
较方便。矫直辊子分别安于辊座上,然后用螺钉固定在上下
机架的滑座上,可根据矫直管子的直径而改变辊子的角度。
调整时先松开螺栓,调整好后锁紧紧固。上机架三个矫直辊
分别由一台3KW的交流电动机通过速比为46的蜗杆减速
机(器)带动T180x8的丝杆带动滑座做上下移动。下机架的
中间矫直辊采用垫片形式来调整滑座的上下移动。此结构易
于维护保养、简单易调整。
