必刷28 磁场、电流的磁场、电动机及电磁感应(原卷版)

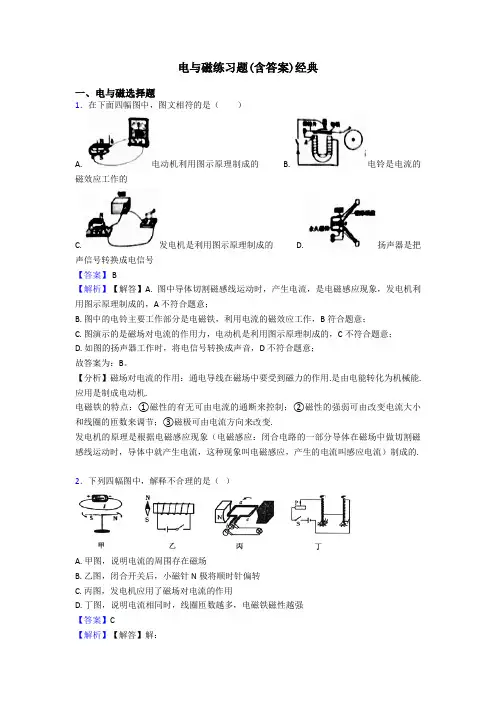

电与磁练习题(含答案)经典一、电与磁选择题1．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.2．下列四幅图中，解释不合理的是（）A. 甲图，说明电流的周围存在磁场B. 乙图，闭合开关后，小磁针N极将顺时针偏转C. 丙图，发电机应用了磁场对电流的作用D. 丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强【答案】C【解析】【解答】解：A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；C、线圈在磁场中转动切割磁感线，从而产生感应电流，知识发电机的原理，选项C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．故选：C．【分析】甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；丙图：发电机应用了电磁感应原理；丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．3．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．4．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。

17.3 科学探究：电动机为什么会转动一、单选题1．关于电动机，下列说法错误的是（）A．电动机是利用通电导体在磁场中受力运动的原理制成的B．电动机工作时将电能转化为机械能C．电动机就是根据电流磁效应制成的D．电动机工作时，电流做功要消耗电能2．如图所示的四个实验中，能够说明电动机工作原理的是（）A．B．C．D．3．电与磁之间存在着密切的联系，下列说法正确的是（）A．通电螺线管附近某点的磁场方向跟放在该点的小磁针静止时S极的指向一致B．直流电动机线圈的转动方向只与通过线圈中电流的方向有关C．动圈式话筒是利用磁场对电流的作用原理制成的D．只改变某通电螺线管中电流的方向，就能改变该通电螺线管的N、S极4．安装直流电动机模型时，要改变直流电动机的转动方向，可以（）A．改变电流大小B．将磁体的N、S极对调C．改变磁性强弱D．将电源的正、负极和磁体的N、S极同时对调5．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。

下列说法中错误的是（）A．扬声器工作过程利用的是电磁感应原理B．锥形纸盆振动越快，产生的声音音调越高C．锥形纸盆振幅越大，产生的声音响度越大D．线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音6．如图为直流电动机的工作原理图，分析正确的是A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器来实现的7．如图所示，导体棒AB、CD水平放置在蹄形磁体的磁场中，都垂直于所在位置的磁感线，两个蹄形磁体的N极和S极标识都没有了。

拉动AB向左移动时，发现CD向右移动，下列判断正确的是（）A．若拉动AB向右移动，则CD向右移动B．若拉动AB向右移动，则CD向左移动C．调换右边磁体上下磁极，拉动AB向左移动，则CD向右移动D．调换右边磁体上下磁极，拉动AB向右移动，则CD向左移动8．小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（）A．只对调电源的正、负极B．只对调磁体的N、S极C．同时对调电源的正、负极和磁体的N、S极D．导线①改接G、F点，导线②改接C、E点9．如图甲，磁场对导体的力F竖直向下，用F ab、F cd、F a′b′和F c′d′分别表示乙、丙中闭合开关时磁场对导体ab、cd、a′b′、c′d′的力，则（）A．F ab竖直向下，F cd竖直向下B．F ab竖直向上，F cd竖直向下C．F a′b′竖直向上，F c′d′竖直向下D．F a′b′竖直向下，F c′d′竖直向上10．矩形铜线框在某磁场中的位置如图甲所示，电流I1从O点流入线圈，从P点流出，流出的电流为I2，AB段受到的磁场力方向向上则（）A．电流I1大于I2B．CD段受到的磁场力方向向下C．让线圈转180°到图乙位置，AB段受到的磁场力方向向下D．让线圈转180°到图乙位置，CD段受到的磁场力方向向上二、填空题11．通电导体的在磁场中的受力方向与_____方向和_____方向有关，有规律地改变线圈中电流方向，使直流电动机不停转动的装置叫做_____．12．小成同学做了如图两个实验。

作业05楞次定律和法拉第电磁感应定律三、电磁感应定律1．感应电动势在电磁感应现象中产生的电动势叫作感应电动势，2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．(2)公式：E＝nΔΦΔt，其中(3)在国际单位制中，磁通量的单位是韦伯四、导线切割磁感线时的感应电动势1．导线垂直于磁场方向运动，甲乙2．导线的运动方向与导线本身垂直，但与磁感线方向夹角为θ时，如图乙所示，E ＝Blv sin θ.3．导体棒切割磁感线产生感应电流，导体棒所受安培力的方向与导体棒运动方向相反，导体棒克服安培力做功，把其他形式的能转化为电能．一、单选题1．如图甲所示，螺线管内有平行于轴线的外加匀强磁场，以图中箭头所示方向为其正方向。

螺线管与导线框abcd 相连，导线框内有一小金属圆环L ，圆环与导线框在同一平面内。

当螺线管内的磁感应强度B 随时间按图乙所示规律变化时，下列说法正确的是（）A ．在10~t 时间内，通过bc 边的电流方向由c 到b 且大小保持不变B ．在21~t t 时间内，通过bc 边的电流方向先由b 到c 后变为由c 到bC ．在21~t t 时间内，圆环L 内有逆时针方向的感应电流且大小保持不变D ．在23~t t 时间内，圆环L 有扩张趋势2．手机无线充电是比较新颖的充电方式。

如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。

当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电。

当充电板内的送电线圈通入如图乙所示的交变电流时（电流由a 流入时的方向为正），不考虑感应线圈的自感，下列说法中正确的是（）A ．t 1~t 3时间内，c 点电势始终高于d 点电势B ．t 1~t 3时间内，c 点电势始终低于d 点电势C ．t 1在时刻受电线圈中电流最强D ．t 2时刻受电线圈中电流为03．如图所示，一磁铁通过支架悬挂于电子秤上方，磁铁的正下方有两条光滑的固定金属导轨M 、N ，其上有两根可以左右自由滑动的金属杆a 、b ，磁铁在金属导轨M 、N 、a 、b 组成回路中心的正上方且S 极朝下，当剪断细线磁铁下落时，以下说法正确的是（）A ．a 、b 杆保持静止状态B ．磁铁会受到向下的吸引力C ．a 、b 杆相互靠近D ．与剪断前相比，导轨对电子秤的压力变小4．麦克斯韦从场的观点出发，认为变化的磁场会激发感生电场。

专题20.5 《磁生电》课节减负作业一、选择题1．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A．甲和乙B．丙和丁C．甲和丙D．乙和丁2.如图所示的几种器件，工作时应用了电磁感应现象的是（）3.关于电与磁，下列说法正确的是（）A．同名磁极相互吸引，异名磁极相互排斥B．电动机工作时，是将机械能转化为电能C．利用电磁感应现象制成发电机D．地磁场的北极就在地理北极附近4．信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。

以下设备与信用卡刷卡时工作原理相同的是（）A．排气扇B．电烤炉C．电动机D．发电机5.如图，导体AB、导线跟电流表组成闭合回路，在下列情况下磁场里的导体AB能够产生感应电流的是（）A．让导体AB在磁场中静止；B．让导体AB沿水平方向做切割磁感线运动；C．让导体AB沿竖直方向顺着磁感线向下运动；D．让导体AB沿竖直方向逆着磁感线向上运动6.下列四幅图都是有关电与磁的知识，其中描述正确的是（）。

A．图甲，奥斯特实验说明了通电导线周围存在磁场；B．图乙，闭合开关通电螺线管右端为N极；C．图丙是电动机的原理图；D．图丁是发电机的原理图7.如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是（）A．通电线圈周围存在磁场 B．电磁感应C．通电线圈能在磁场中转动D．磁极间相互作用8.如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列现象描述正确的是（）A．导线ab竖直向上运动时，电流表指针会偏转B．导线ab竖直向下运动时，电流表指针会偏转C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反二、填空题1．闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生电流，这种现象叫______，导体中产生的电流，叫________，其方向与磁场方向和切割磁感线的方向有关．如果两个方向中任意一个改变，感应电流方向发生改变．2．物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验。
