哈工大 机械设计 轴系部件大作业

  • 格式：doc
  • 大小：500.49 KB
  • 文档页数：9

实用文档 标准 Harbin Institute of Technology

机械设计大作业

题 目： 轴系部件设计 院 系： 能源科学与工程学院 班 级： 1002301 姓 名： 邹云鹏 学 号： 1100200312 实用文档

标准 轴系部件设计 一、 设计题目 原始数据如下：

方案 Pd（KW） (/min)mnr (/min)wnr 1i 轴承座中 心高H（mm） 最短工作 年限L FC 5.3.3 2.5 920 55 2.8 200 10年2班 25%

图 1 二、轴的材料选择 因传递功率不大，且对质量及结构尺寸无特殊要求，故需选用常用材料45钢，调质处理。

三、初算轴径mind，并根据相配联轴器的尺寸确定轴径1d和长度1L 对于转轴，按扭转强度初算轴径，由参考文献[1]查表10.2得 C=118~106,取C =112，则

dCnmin

p

3

121PP 式中： 1——齿轮的传动效率

1P——为小齿轮传递的功率，有大作业四可知1P=3.0，

由参考文献[2]，取98.0 ，代入上式，得：

25.2357.3280.398.0112331min/nPCdmm

考虑有一个键槽的影响，取41.2405.125.23min/mmd 实用文档 标准 四、结构设计 1.轴承部件的结构型式及主要尺寸 为方便轴承部件的拆装，减速器的机体采用剖分式结构，取机体的铸造壁厚8mmδ，机体上轴承旁连接螺栓直径12mmd2，装拆螺栓所需的扳手空间

18mm16mm1CC,2，故轴承座壁至座孔外端面距离

(58)mm4750mmLCCδ12，取50mmL。

2.确定轴的轴向固定方式 因传递功率小，齿轮减速器效率高、发热小，估计轴不会长，故轴承部件的固定方式可采用两端固定方式。因此，所涉及的轴承部件的结构型式如图2所示。

然后，可按轴上零件的安装顺序，从dmin 处开始设计。 3.选择滚动轴承类型，并确定其润滑与密封方式 因轴承所受轴向力很小，选用深沟球轴承，因为齿轮的线速度smsmdnv/2/07.110006057.32862100060，齿轮转动时飞溅的润滑油不

足于润滑轴承，采用油脂对轴承润滑，由于该减速器的工作环境清洁，脂润滑，密封处轴颈的线速度较低，故滚动轴承采用毡圈密封，并在轴上安置挡油板。

4. 轴的结构设计 本设计中有7个轴段的阶梯轴，以外伸轴颈d1为基础，考虑轴上零件的受力情况，轴上零件的装拆与定位固定、与标准件孔径的配合、轴的表面结构及加工精度等要求，逐一确定其余各段的直径。轴的轴向尺寸要考虑轴上零件的位置、配合长度、支承结构情况、动静件的距离要求等要素，通常从与传动件相配的轴段开始。 根据以上要求，确定各段轴的直径：d1=24mm，d2=26mm，d3=30mm，d4=35mm，d5=40mm，d6=30mm

根据轴承的类型和d3，初选滚动轴承型号为7306C，d=30mm，D=72mm，B=19mm。mma15因为轴承选用脂润滑，轴上安置挡油板，所以轴承端面与机体壁间要有一定距离，取mm10。 为避免齿轮与机体壁相碰，在齿轮端面与机体壁间留有足够的间距H，取H=15mm。 实用文档 标准 采用凸缘式轴承盖，其凸缘厚度e=10mm。为避免带轮轮毂端面与轴承盖连接螺栓头相碰，并便于轴承盖上螺栓的装拆，带轮轮毂端面与轴承盖间应有足够的间距K，取K=20mm。 在确定齿轮、机体、轴承、轴承盖、带轮的相互位置和尺寸后，即可从轴段④开始，确定各轴段的长度。 轴段④的长度L4要比相配齿轮轮毂长度b略短，取L4=b-2=60mm 轴段③的长度L3=H++B+2=46mm

轴段②的长度L2=mmKeBL51)( 轴段①的长度L1=58mm 轴段⑤的长度L5就是轴环的宽度m，按经验公式m=1.4h=3.5mm 适当放大，取L5=15mm

轴段⑥的长度L6=mmLBH30)(5 由以上分析可得轴的各段宽度为：L1=58mm，L2=54mm，L3=43mm，L4=60mm，L5=10mm，L6=31mm。

进而，轴的支点及受力点间的跨距也随之确定下来，7206C轴承力的作用点距外座圈大边距离mma2.14，取该点为支点。取带轮中间为力作用点，则可得

跨距mml961，mml602，mml603。

5. 键连接设计 带轮及齿轮与轴的周向连接均采用A型普通平键连接，分别采用键87GB/T 1096—2003及108GB/T 1096—2003。

五、轴的受力分析

1. 画轴的结构设计简图 根据上面几步对轴的结构尺寸分析计算，可以画出轴的结构设计草图如图2（a）。

2.画轴的受力简图 根据材料力学知识，对轴的隔断进行受力分析，画出轴的受力简图如图2（b）。

3.计算支承反力 齿轮所受转矩为 实用文档 标准 T/N·mm=11.8545257.32898.031055.96

齿轮圆周力为 5.27562/齿dTNFt

径向力为 3.100320tan5.2756tan/trFNF 轴向力 0aF

在水平面上

NlldFlFFarH7.5018.578.578.573.100323231 NFFFHrH7.5017.5013.100312 在垂直面上 NFFFtvv3.13782/5.2756221 轴承I的总支承反力 NFFFvHR8.14663.13787.5012221211 轴承II支承反力 NFFFvHR8.14663.13787.5012222222 4.画弯矩图 根据受力情况可画轴上隔断的弯矩图如图2（c） 在水平面上，a-a剖面左侧 mmNlFMHaH7.30603607.50121

a-a剖面右侧 mmNlFMHaH7.30603607.50132'

在垂直面上，弯矩为 mmNlFMvaV3.84076603.137821

合成弯矩，a-a剖面左侧 mmNMa0.89473 实用文档 标准 a-a剖面右侧 mmNMa0.89473'

5.画转矩图 在轴的隔断上，齿轮的圆周力作用在齿轮外圈上，会对轴产生扭转作用，V带处存在弯矩作用，两处弯矩相等。由于只有这两处产生弯矩，轴上弯矩在两处中间各处相等，其余部分不存在弯矩。所以可画出轴上弯矩图如图2（d）。

T/N·mm=11.8545257.32898.031055.96

六、 校核轴的强度 此轴几乎为对称布置，但a—a剖面左侧使用套筒固定齿轮，轴径比右侧小，故a—a剖面左侧为危险剖面。 由参考文献[1]查得，抗弯截面模量为

式中 d——a—a截面轴的直径，d=35mm； b——键槽的宽度，b=10mm； t——键槽的深度，t=5mm。 实用文档 标准

同理，抗扭截面模量为

弯曲应力：

扭剪应力：

对于调质处理的45钢，由参考文献[1] 表10.1，查得，。 键槽引起的应力集中系数，由参考文献[1] 附表10.4，查得

。

绝对尺寸系数，由参考文献[1] 附表10.1，查得。 轴磨削加工时的表面质量系数，由参考文献[1] 附表10.1和附表10.2，得。

由此，安全系数计算如下：

由参考文献[1] 附表10.5，查得许用安全系数。 显然，故a—a剖面安全。 对于一般用途的转轴，也可按弯扭合成强度进行校核计算。 对于单向转动的转轴，通常转矩按脉动循环处理，取折合系数，当量应力为 实用文档 标准 已知轴的材料为45钢，调质处理，查得。 显然，，故轴的a—a剖面左侧强度满足要求。

七、 校核键连接的强度 键连接的挤压应力计算公式

式中 d——键连接处轴径， mm； T——传递的转矩，； h——键的高度，mm； l——键连接的计算长度，。 联轴器处键连接的挤压应力

齿轮处键连接的挤压应力 取键、轴及联轴器的材料为钢，由参考文献[1] 表10.2查得。 显然，，故强度足够。

八、 校核轴承寿命 1. 计算当量载荷系数

式中 ——轴的径向载荷和轴向载荷； X、Y ——动载荷径向系数和动载荷轴向系数。

由于轴向力，由参考文献[1] 表11.12查得X=1，Y=0。 则当量动载荷

合集下载

哈工大机械原理大作业1-16

哈工大机械原理大作业1-16

Harbin Institute of Technology机械原理大作业设计说明书（一）课程名称：机械原理设计题目：连杆运动分析（16）院系：能源科学与工程学院班级：1102201设计者：学号：指导教师：赵永强唐德威设计时间：2013年6月8 日哈尔滨工业大学1 连杆机构运动分析题目16：如图所示机构，已知机构各构件的尺寸为AC l =CE l =100mm ，BC l =CD l =200mm ，90BCD ∠=，构件1的角速度为10/rad s ，试求构件5的角位移、角速度和角加速度，并对计算结果进行分析。

2 分析过程2.1 建立坐标系建立以点E 为原点的固定平面直角坐标系x-E-y,如图所示：图2 机构坐标系2.2结构分析将构件BCD 分为杆3和杆4。

该机构由2个Ⅰ级杆组RR （杆1和杆5）和两个Ⅱ级杆组RRP （杆3、杆4和滑块B 、D ）。

其中原动件为杆1。

现将杆组分为如下两部分：图1 机构运动简图RRPRR图3 各级杆组2.3 建立数学模型2.3.1构件1、2、3的分析原动件杆1的转角：1θ=0—360。

原动件杆1的角速度：1ω=.1θ=10/rad s原动件杆1的角加速度：..1αθ==0运动副A 的坐标：0200A A x y mm =⎫⎬=⎭运动副A 的速度及加速度都为零。

构件1为BC （RRP Ⅱ级杆组）上滑块B 的导路 滑块B 的位置为：132cos cos B A C x x s x l θθ=+=+ 132sin sin B A C y y s x l θθ=+=+消去s,得：212arcsinA l θθ=+式中：011()sin ()cos C A C A A x x y y θθ=---构件3的角速度i ω和滑块B 沿导路的移动速度D υ：.211213(Q sin Q cos )/Q ωϕθθ==-+ 1322323(Q cos Q sin )/Q D s l l υθθ⋅==-+式中：..11111211321212Q sin ;Q cos ;Q sin sin cos sin l l l θθθθθθθθ=-==+构件3的角加速度和滑块B 沿导路移动的加速度：..241513(Q sin Q cos )/Q αθθθ==-+..4325323(Q cos Q sin )/Q B s l l υθθ==-+式中：122......21142211111Q cos sin cos 2sin l l l s θθθθθθθθ=---- 122......21152211111Q sin cos sin 2cos l l l s θθθθθθθθ=+-+2.3.2 构件3,4,5的分析构件3,4,5,由1个Ⅰ级基本杆组和一个RRP Ⅱ级杆组组成，与构件1,2,3结构相同，只运动分析过程与其相反。

哈工大机械设计大作业螺旋传动设计千斤顶.

哈工大机械设计大作业螺旋传动设计千斤顶.

H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：螺旋传动设计设计题目：设计螺旋起重器（千斤顶）班级：1215102设计者：张紫薇学号：1121510208指导教师：张锋设计时间：2014年10月6日哈尔滨工业大学目录一、设计任务书 (1)二、各部分尺寸计算及校核1、选择螺杆、螺母的材料 (2)2、耐磨性计算 (2)3、螺杆各部分尺寸计算 (2)4、螺杆强度校核 (2)5、螺母螺纹牙强度计算 (3)6、螺纹副自锁条件校核 (4)7、手柄设计…………………………………………………………………………………………… (4)8、螺杆的稳定性校核 (5)9、螺母外经及凸缘设10、底座设计………………………………………………………………………………………………611、其他零件相关尺寸 (7)三、参考文献 (8)一、设计任务书设计螺旋起重器，简图如下1、螺旋起重器已知数据：起重量F Q=30kN，最大起重高度H o=180mm（题号3.1.1）。

2、设计要求：(1) 绘制装配图一张，画出起重器的全部结构，按照装配图要求标注尺寸、序号及填写明细栏、标题栏，编写技术要求。

(2) 对起重器各部分尺寸进行计算，对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆的稳定性进行校核。

二、各部分尺寸计算及校核1、选择螺杆、螺母的材料螺杆采用45号钢，由参考文献[3]查得抗拉强度MPa 600b =σ，MPa 355s =σ。

螺母材料用铝青铜ZCuAl10Fe3（考虑速度低）。

2、耐磨性计算根据螺纹的耐磨性条件 []p hHd FPp s ≤=2π，引进系数2d H =ψ以消去H ，并且对于梯形螺纹，h =0.5p ，因此得[]mm 4.23226.110308.08.032=⨯⨯=≥p F d ψ式中2d ——螺杆螺纹中径，mm ；F ——螺杆所受轴向力，即起重量，kN ；ψ——根据螺母结构选定，对于整体式螺母取ψ=1.2~2.5，此处取ψ=1.6；[]p ——滑动螺旋副材料的许用压强，根据参考文献[2]中表8.11，当螺杆和螺母副材料分别是钢和青铜且低速滑动时，许用压强[]p =18~25，此处取[]p =22 。

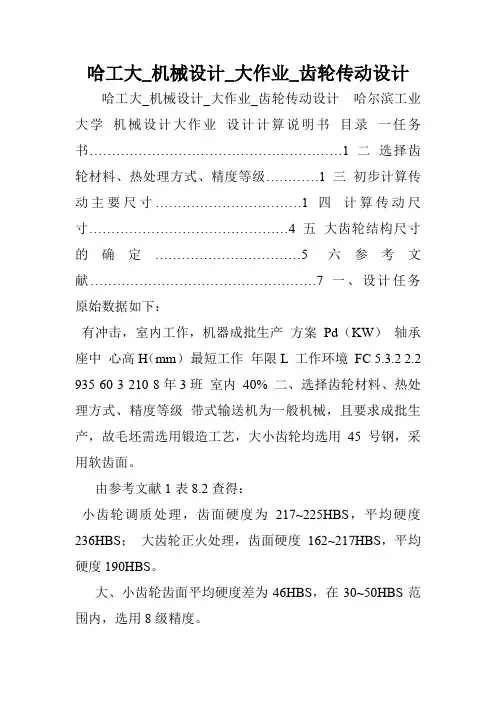

哈工大_机械设计_大作业_齿轮传动设计
