2019年高考物理实验真题分类汇编解析专题02电学实验(含解析)

温馨提示：此题库为Word 版，请按住Ctrl,滑动鼠标滚轴，调节合适的观 看比例，点击右上角的关闭按钮可返回目录。

考点13 电学实验1.（2018·江苏物理·T11）某同学利用如图所示的实验电路来测量电阻的阻值。

(1)将电阻箱接入a 、b 之间，闭合开关。

适当调节滑动变阻器R '后保持其阻值不变。

改变电阻箱的阻值R ，得到一组电压表的示数U 与R 的数据如下表：请根据实验数据作出U-R 关系图象。

(2)用待测电阻x R 替换电阻箱，读得电压表示数为2.00V 。

利用(1)中测绘的U-R 图象可得x R =_________Ω。

[:(3)使用较长时间后，电池的电动势可认为不变，但内阻增大。

若仍用本实验装置和(1)中测绘的U-R 图象测定某一电阻，则测定结果将_________(选填“偏大”或“偏小”)。

现将一已知阻值为10Ω的电阻换接在a 、b 之间，你应如何调节滑动变阻器，便仍可利用本实验装置和(1)中测绘的U-R 图象实现对待测电阻的准确测定？【思路点拨】解答本题时可按以下思路分析：【精讲精析】（1）以实验的每一组（R,U ）数据先描点，然后用平滑的曲线拟合以上描点，得到U-R 图线如下：（2）对照U-R图线，找到图线上U=2.00V点，读出其对应的R=20Ω，（19-21Ω也算对）（3）电源电动势可以看作不变，ab 间电压与（R r '+）分得电压之比等于电阻比，当r 增大后，R r '+增大，ab 间电压不变时，ab 间电阻变大，由U-R 图像读出的阻值小于其真实值。

将10Ω的电阻接入ab 间，应该减小滑动变阻器的阻值使电压表的示数为1.50V 才能应用实验的U-R 图线准确求得待测电阻的阻值。

答案:（1）见解析 ( 2）20Ω（3）偏小，减小滑动变阻器的阻值，使电压表的示数为1.502.（2018·福建理综·T19(2)）（12分）某同学在探究规格为“6V，3W”的小电珠伏安特性曲线实验中：①在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______档进行测量。

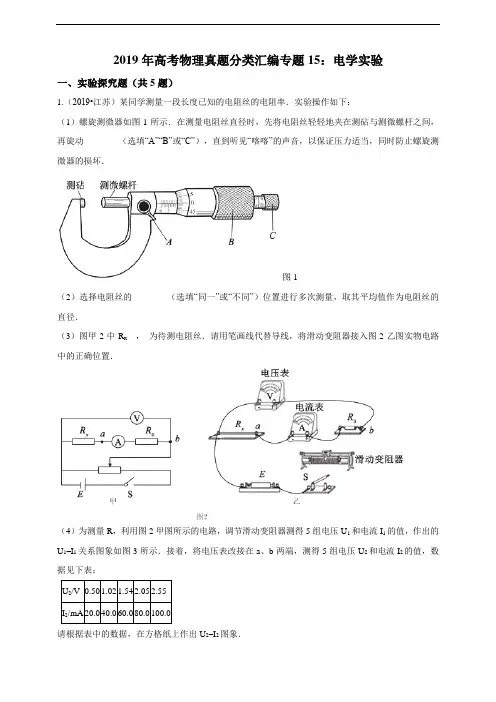

2019年高考物理真题分类汇编专题15：电学实验一、实验探究题（共5题）1.（2019•江苏）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：（1）螺旋测微器如图1所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动________（选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．图1（2）选择电阻丝的________（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．（3）图甲2中R x，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入图2乙图实物电路中的正确位置．（4）为测量R，利用图2甲图所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如图3所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：U2/V 0.50 1.02 1.54 2.05 2.55I2/mA 20.0 40.0 60.0 80.0 100.0请根据表中的数据，在方格纸上作出U2–I2图象．（5）由此，可求得电阻丝的R x=________Ω．根据电阻定律可得到电阻丝的电阻率．2.（2019•天津）（1）第26届国际计量大会决定，质量单位“千克”用普朗克常量定义，“国际千克原器”于2019年5月20日正式“退役”的数值为，根据能量子定义，的单位是________，该单位用国际单位制中的力学基本单位表示，则为________。

（2）某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸。

①下列哪些措施能够提高实验准确程度________。

A.选用两光学表面间距大的玻璃砖B.选用两光学表面平行的玻璃砖C.选用粗的大头针完成实验D.插在玻璃砖同侧的两枚大头针间的距离尽量大些②该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的孔洞如下图所示，其中实验操作正确的是________。

2019年全国各地高考模拟题—电学实验（练习二）专题汇编1.（2019·江苏南京、盐城二模）在研究金属电阻阻值与温度的关系时，为了能够较准确地测出金属电阻的阻值，设计了如图甲所示的电路除了金属电阻外，还提供的实验器材有：学生电源E，灵敏电流计G，滑动变阻器R、，定值电阻、，电阻箱，开关S，控温装置，导线若干，按照电路图连接好电路后，将调至适当数值，R的滑片调至最右端，的滑片调至最下端，闭合开关S；把R的滑片调至适当位置，调节，并逐步减小的阻值，直到为零时，电流计G指针不发生偏转，记录的阻值和的温度；多次改变温度，重复实验；实验完毕，整理器材。

根据上述实验回答以下问题：上述中，电流计G指针不发生偏转时，a点电势______选填“大于”“等于”、“小于” 点电势某次测量时，的旋钮如图乙所示，则的读数为______0。

用、、表示，______，和对应温度如下表所示：请在如图丙所示的坐标纸上描绘出图线本实验中的作用为______。

【答案】等于保护电流计【解析】解：当电流计阻值不偏转时，没有电流流过电流计，电流计两端电势相等，即a点电势等于b点电势。

由图示电阻箱可知，电阻箱阻值为：；电流计指针不偏转，没有电流流过电流计，电桥平衡，由此可知：，则：；根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：滑动变阻器的作用是保护电流计；故答案为：等于；；；图象如图所示；保护电流计。

电流计指针不偏转，电流计两端电势相等。

电阻箱各旋钮示数与对应倍率乘积之和是电阻箱示数。

根据电桥平衡求出待测电阻阻值。

应用描点法作出图象。

根据电路分析电阻的作用。

本实验考查了应用电桥法测电阻，理解实验原理是解题的前提与关键；要掌握电阻箱读数方法，电阻箱各旋钮示数与对应倍率的乘积是电阻箱示数。

2.（2019·河南名校联盟2月）如图甲所示为一黑箱装置，黑箱内有由两节干电池和几个电阻等元件组成的电路，a、b为黑箱的两个输出端，端连接黑箱内电池的正极。

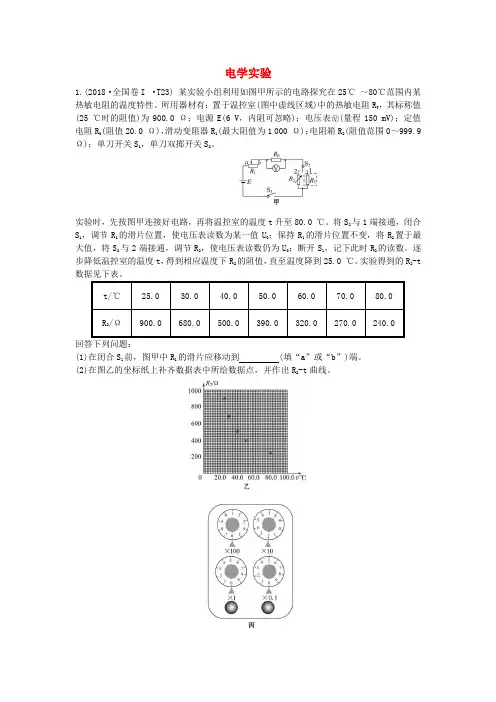

电学实验1.(2018·全国卷I ·T23) 某实验小组利用如图甲所示的电路探究在25℃～80℃范围内某热敏电阻的温度特性。

所用器材有：置于温控室(图中虚线区域)中的热敏电阻R T，其标称值(25 ℃时的阻值)为900.0 Ω；电源E(6 V，内阻可忽略)；电压表(量程150 mV)；定值电阻R0(阻值20.0 Ω)，滑动变阻器R1(最大阻值为1 000 Ω)；电阻箱R2(阻值范围0～999.9 Ω)；单刀开关S1，单刀双掷开关S2。

实验时，先按图甲连接好电路，再将温控室的温度t升至80.0 ℃。

将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0；保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0；断开S1，记下此时R2的读数。

逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0 ℃。

实验得到的R2-tt/℃25.0 30.0 40.0 50.0 60.0 70.0 80.0R2/Ω900.0 680.0 500.0 390.0 320.0 270.0 240.0回答下列问题：(1)在闭合S1前，图甲中R1的滑片应移动到 (填“a”或“b”)端。

(2)在图乙的坐标纸上补齐数据表中所给数据点，并作出R2-t曲线。

(3)由图乙可得到R T在25℃～80℃范围内的温度特性。

当t=44.0 ℃时，可得R T=Ω。

(4)将R T握于手心，手心温度下R2的相应读数如图丙所示，该读数为Ω，则手心温度为℃。

【解析】(1)为了保护测量电路，在闭合S1前，图甲中R1的滑片应移动到b端。

(2)在图乙的坐标纸上补齐数据表中所给数据点，做出R2-t曲线如图所示。

(3)由作出的R2-t曲线可知，当t=44.0 ℃时，可得R T=450 Ω。

(4)根据图丙所示读数为6×100 Ω+2×10 Ω+1×0 Ω+0.1×0 Ω=620.0 Ω，由作出的R2-t 曲线可知，当R T=620.0 Ω时，可得t=33.0 ℃。
