镀锌铁皮风管

  • 格式：doc
  • 大小：146.50 KB
  • 文档页数：4

镀锌钢板风管的技术性能
一、 概述：
镀锌钢板风管是以镀锌钢板为主要原材料，经过咬口、机械加工成型，具有现场制作方
便，同时具有可设计性，是传统的通风、空调用管道，同时随着技术的发展，由以前的手工
制作改变为现在的全部机械化生产，具有效率高，加工尺寸精确等优点。
二、 机械化成型工艺：
本公司引进陕西省建运工程机械有限公司生产的风管咬口机械设备，不仅对普通的矩形
风管进行机械化作业，同时对异形风管也可实现机械咬口，本工艺具有型钢切断机，多功能
咬口机，多功能合缝机。
三、 现代化的成型连接方式：

风管法兰改变过去传统的铆接方式，同时角铁法
兰安装时钻孔困难，预先钻孔，由于变形等其他原因
造成安装困难，采用卡簧式结构的法兰具有成型快，
连接方便的优点。
四、 通风管道制作一般规定：
1、 一般规定：
制作风管前，首先要检查采用的材料是否符
合质量要求，有否出厂合格证明书或质量鉴定文
件。若无上述证明文件则应进行外观检查，并应
符合下列要求：
（1） 板材表面应平整，厚度应均匀，无凸凹及明显的压伤现象，并不得有裂纹、砂
眼、结疤及刺边和锈蚀情况；
（2） 型钢应该等型、均匀，不应有裂纹、气泡、窝穴及其他影响质量的缺陷；
（3） 其他材料不能因具有缺陷导致成品强度的降低或影响其使用效能。
2、 风管和配件表面平整、圆弧均匀、纵向接缝应错开；咬口缝应紧密，宽度均匀。
焊缝应作外观检查，不应有气孔、砂眼、夹渣、裂纹等缺陷，焊接后钢板的变形应
矫正。
3、 制作金属风管和配件，外径或外边长的允许偏差：小于或等于300㎜为－1㎜；
大于300㎜为－2㎜。其中制作法兰，圆形法兰内径或矩形法兰内边尺寸允许偏差为
＋2㎜，不平度不应大于2㎜。
4、 风道系统内所有直角转弯处均安装消声弯头，消声弯头内设镀锌铁板导流片。
5、 风道保温层用聚苯乙烯泡沫板制作，泡沫板密度：40㎏/m3，厚度35㎜（表面温
度不得低于5℃），保温层边部接合部位采用梯台或榫槽结构，用树脂粘贴。外表面用
铝箔布裹住，用热敏胶带粘贴严密，风道外表面不得有结露现象。
6、 风道采用机械咬口，规整严密，接口内表面打玻璃胶。
7、 风道与风口接合用带保温层的软管连接。
8、 风道安装应平、直，主风道安装不直度≤㎜/m，不平度≤1㎜/m
9、 风管加固：
矩形风管边长大于或等于630㎜和保温风管边长大于或等于800㎜，其管段长度在
1.2m以上均应采取加固措施。
10、 风管法兰：
（1） 在加工法兰时，在一般情况下，其内径应比风管外径略大2～3㎜。
（2） 在制作法兰时，应注意法兰表面平整，以防止漏风现象。
（3） 法兰螺栓孔的间距应不大于150㎜，钻法兰螺栓孔时，必须注意使孔的位置处
于角钢（减去厚度）或扁钢的中心。为了便于机械化、标准化施工，螺栓孔的排列，
要使正方法兰和圆法兰任意旋转时，四面的螺栓孔都能对准；矩形法兰两对边的螺
栓孔均能对准。
（4） 角钢法兰的立面与平面应保证互成90°。连接用的螺栓和铆钉宜采用同样规
格的螺栓和铆钉（如M8、φ）。
（5） 风管法兰用料规格应符合下表规定。螺栓与铆钉的间距不应大于150㎜。

圆形风管法兰
圆形风管直径（㎜）
法兰用料规格
扁钢（㎜） 角钢（㎜）
≤140 －20×4
150～280 －25×4
300～500 L25×3
530～1250 L30×4
1320～2000 L40×4

矩形风管法兰
矩形风管大边长（㎜） 法兰用料规格（㎜）
≤630 L25×3
800～1250 L30×4
1600～2000 L40×4
（6） 风管与角钢法兰连接，管壁厚度于小于或等于㎜，可采用翻边铆接，铆接部位
应在法兰外侧；管壁厚度大于㎜，可采用翻边点焊或沿风管的周边将法兰
满焊。风管与扁钢法兰连接，可采用翻边连接。
（7） 风管与法兰连接，如采用翻边，翻边尺寸应为6～9㎜，翻边应平整，不得有
孔洞。
11、 钢板风管和配件的板材厚度按下表规定：

类别 风管直径 或长边尺寸 圆形风管 矩形风管
中压低压系统 高压系统
80～320
340～450
480～630
670～1000
1120～1250
1320～2000
2500～4000
五、 主要原材料：
镀锌钢板：武汉钢铁公司（上海宝钢公司）
角 铁：鞍山钢铁公司
六、 风管检验项目：
风管外观质量应符合以下规定：
合格：折角平直，圆弧均匀，两端平面平行，无明显翘角，表面凹凸不大于10㎜；风管
与法兰连接牢固，翻边基本平宽度不小于6㎜，紧贴法兰。
优良：折角平直，圆弧均匀，两端平面平行，无翘角，表面凹凸不大于5㎜；风管与法
兰连接牢固，翻边平整，宽度不小于6㎜，紧贴法兰。
检验方法：拉线、尺量和观察检查。
七、 风管实测项目：
风管及法兰制作尺寸的允许偏差和检验方法符合下表的规定：
风管及法兰制作尺寸的允许偏差和检验方法
项次 项 目 允许偏差（㎜） 检验方法

1 圆形风管外径 φ≤300㎜ ＋0 －1 用尺量互成90°的直径
φ＞300㎜
＋0

－2

2 矩形风管大边 ≤300㎜ ＋0 －1 尺量检查
＞300㎜
＋0
－2

3 圆形法兰直径 ＋2 －0 用尺量互成90°的直径

4 矩形法兰边长 ＋2 －0 用尺量四边
5 矩形法兰两对角线之差 3 尺量检查
6 法兰平整度 2
法兰放在平台上，用塞尺

检查
7 法兰焊缝搭接处的平整度 1

德州天宇空调设备有限公司

合集下载

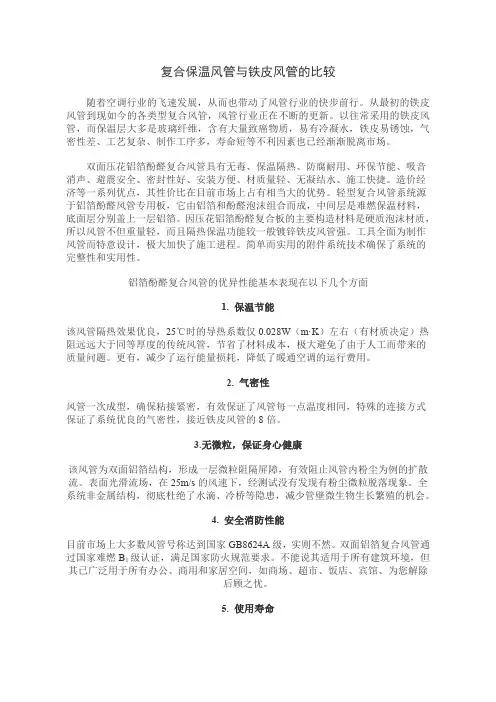

酚醛复合风管与铁皮风管的比较

酚醛复合风管与铁皮风管的比较

复合保温风管与铁皮风管的比较随着空调行业的飞速发展，从而也带动了风管行业的快步前行。

从最初的铁皮风管到现如今的各类型复合风管，风管行业正在不断的更新。

以往常采用的铁皮风管，而保温层大多是玻璃纤维，含有大量致癌物质，易有冷凝水，铁皮易锈蚀，气密性差、工艺复杂、制作工序多，寿命短等不利因素也已经渐渐脱离市场。

双面压花铝箔酚醛复合风管具有无毒、保温隔热、防腐耐用、环保节能、吸音消声、避震安全、密封性好、安装方便、材质量轻、无凝结水、施工快捷。

造价经济等一系列优点，其性价比在目前市场上占有相当大的优势。

轻型复合风管系统源于铝箔酚醛风管专用板，它由铝箔和酚醛泡沫组合而成，中间层是难燃保温材料，底面层分别盖上一层铝箔。

因压花铝箔酚醛复合板的主要构造材料是硬质泡沫材质，所以风管不但重量轻，而且隔热保温功能较一般镀锌铁皮风管强。

工具全面为制作风管而特意设计，极大加快了施工进程。

简单而实用的附件系统技术确保了系统的完整性和实用性。

铝箔酚醛复合风管的优异性能基本表现在以下几个方面1. 保温节能该风管隔热效果优良，25℃时的导热系数仅0.028W（m·K）左右（有材质决定）热阻远远大于同等厚度的传统风管，节省了材料成本，极大避免了由于人工而带来的质量问题。

更有，减少了运行能量损耗，降低了暖通空调的运行费用。

2. 气密性风管一次成型，确保粘接紧密，有效保证了风管每一点温度相同，特殊的连接方式保证了系统优良的气密性，接近铁皮风管的8倍。

3.无微粒，保证身心健康该风管为双面铝箔结构，形成一层微粒阻隔屏障，有效阻止风管内粉尘为例的扩散流。

表面光滑流场，在25m/s的风速下，经测试没有发现有粉尘微粒脱落现象。

全系统非金属结构，彻底杜绝了水滴、冷桥等隐患，减少管壁微生物生长繁殖的机会。

4. 安全消防性能目前市场上大多数风管号称达到国家GB8624A级，实则不然。

双面铝箔复合风管通过国家难燃B1级认证，满足国家防火规范要求。

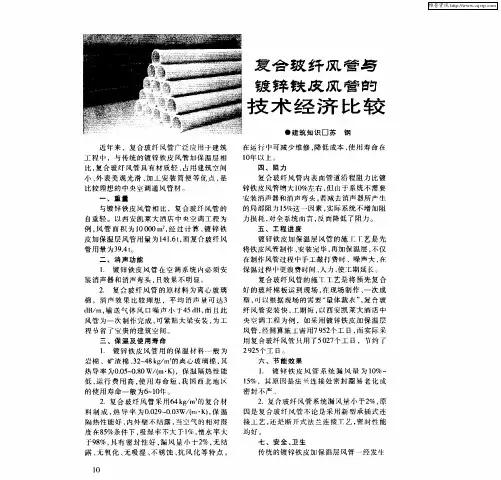

复合玻纤风管与镀锌铁皮风管的技术经济比较
