工 术 电梯安装的无脚手架施工技术 李鹏欣 日立电梯（中国）有限公司 广东广州 ５１０６２７ 【摘 要】电梯安装施工是现代高层建筑工程的重要项目之一。 随着高层建筑的不断发展，电梯安装工程面临着巨大的挑战。在保证施 工安全的前提下，降低电梯工程成本，提高工程质量是目前电梯行业密 切关注的问题。本文简述了无脚手架电梯安装工艺的作业流程，分析了 其技术优点和存在的问题及局限性。 【关键词】无脚手架；电梯；安装；技术 随着现代建筑业的不断发展，电梯工程的规模也也来越大，这 给电梯安装提出了更高的要求。传统的电梯安装办法需要在电梯的 井道内安装脚手架，尤其是高层建筑，搭设脚手架不仅工程量大，且 脚手架的运输、安装、拆卸、保管等都需要耗费大量的人力、物力和 时间，影响施工周期和成本控制。无脚手架施工是一种新型的电梯安 装技术，可以有效地改善人工劳动强度、降低安装成本和提高施工质 量，在现代建筑工程，尤其是高层建筑中的应用越来越广泛。 一．无脚手架安工艺的作业流程 （一）准备工作。首先应清理井道及底坑，将钢筋以及底坑泥土 清理干净。在底坑上部搭设井字架，待慢车调试完毕后将井字架拆 除。主要部件吊装如下：将机房部件吊装到位，轿架放于首层，对重架 和约一半的对重块放于顶层，钢丝绳放于顶层。 （－）搭设样板架。１、应将井道的边缘线引入机房，并在机房厅 门样点处放样线；２、测量井道数据，按照每层数据来确定上样板架 厅门的样点位置；３、根据样点位置进行上样板架的固定，同时从机房 导出样线并将其放入底坑。在施工过程中，应注意区分导轨样线与常 规样线的做法。常规做法是在导轨的前方位置放置导轨样线，而无脚 手架的安装中样线则是在导轨的两侧进行，同时必须以特制的校轨 尺来配合放线，４、固定下样板架，并根据上样板架的位置来确定主 机以及限速器的位置。 （三）机房设备安装。机房设备安装主要包括曳引机，控制柜、 限速器、绳头板以及各类机房配线。同时进行底坑设备的安装，包括 缓冲器、限速器钢丝绳张紧装置等设备。这两个安装过程可以同时或 者颠倒进行，但同时安装时必须将机房的空洞全部堵封严密。 （四）安装轿架平台。首先应以机房夹层或者楼面上的两条门线 为基准，检查井道的尺寸是否符合规范。确认无误后，确定顶样架的 位置并挂放导轨面准线。在底坑搭设脚手架至首层地面，然后安装并 调好首段导轨，首段导轨的长度不应低于４ｍ。根据合格轿厢导轨的校 验结果进行轿架的拼装，包括安装轿顶横粱以及安全钳契块拉杆，安 装轿底等相关构件。此外，轿厢上横粱的上部用槽钢或脚手架钢管搭 设框架及平台，在平台上铺设厚板，以此作为工作平台，同时，在工作 平台周边的安装孔内安装护栏，护栏高度应控制在１．２米左右。在该 平台上方应再搭设一层平台，作为头顶保护。以上两层平台的重量应 受力于轿底及轿顶横梁上，并紧扣干轿顶横梁上。平台大小应不超出 轿架范围，不能有碍于曳引钢丝绳及限速器钢丝绳的运动。 （五）对重架等部件安装。按照样板线的位置利用安装平台或 者安装梯进行首段对重架导轨的安装和校验。在顶层进行对重架拼 装施工，同时，预装重量与轿架自重相等的对重块，并安装对重块压 板。根据曳引钢丝绳理论长度安装好对重架侧曳引钢丝绳，将对重架 吊至井道内，同时应安装好接近式传感器，以确保施工安全。根据曳 引绳理论长度安装好轿厢侧曳引钢丝绳、限速器钢丝绳、随行电缆 等。安装完毕后进行慢车调试，以正常接通安全回路。 每安装调试好一段导轨，安装平台就要往上升一段。以同样的 方式来进行重导轨的施工。 （六）其余导轨的安装。施工人员需要站到轿厢平台上进行操 作，驱动曳引机，并按从下到上的方向开始安装第二根轨道，按照前 面的安装方式逐根安装，并校验对重导轨以及轿厢导轨至合格。当对 重架的高度与轿厢架的高度相同时，应将对重架固定在对重导轨内 部，同时检查对重架以及轿厢架的钢丝绳安装是否可靠，有否出现钢 丝绳脱槽或互绞情况，确保施工安全。在安装平台接近顶层时，如顶 层平台与井道顶部有干涉，可暂将顶层平台拆除。导轨安装调整完毕 后，由上至下安装层门相关设备，并进行井道布线。最后将平台拆除， 安装轿厢壁板和轿顶。层门设备的安装可与导轨的安装同时进行，可 ＿直由下至上，但操作时须注意安装平台的载重，不能超重。 完成上述操作并确保无误以后，进行空载测试。 ＝．无脚手架电梯安装技术的优点 （一）降低安装成本。传统的电梯安装技术需要在电梯井道中安 装布设大量的脚手架，工程成本较高。而无脚手架电梯安装技术不 仅减少了脚手架的成本费用，并且减少了脚手架的运输、安装、拆除 及保存等费用，大大节省了工程成本。同时，减少脚手架安装及拆卸 环节就减少了大量的小工，在电梯安装过程中更加强调安装工人的个 人技能，使得电梯企业由原来的劳动密集型企业向技术密集型企业 发展，对提高企业的市场竞争力也具有一定的作用。 （二）提高施工安全性。传统的有脚手架的电梯安装中，施工人 员的高空作业较多，且如果脚手架安装不规范很容易造成井道交叉 作业过程中的坠落等安全事故。无脚手架施工工艺样板架的安装比 较方便简单，且其上样板的架设不再是传统的井道顶部架设，而是在 机房的地坪上进行架设，减少了高空作业。此外，安装井道部件需要 施工人员站在安装平台上，无脚手架工艺在该环节设计了防护栏、限 速器、轿厢缓冲器以及安全钳等安全装置，充分保证了施工人员的安 全。 （三）提高施工效率。无脚手架安装中大部分环节需要使用电 力配合拖载，大大节约了人工及电梯器具的搬运时间，且可以进行交 叉作业，极大程度地提高了施工效率和质量，便于工期的控制和掌 握。 三．无脚手架安装技术存在的问题及局限性 无脚手架施工安装的对重施工始终都是在井道的上部进行，没 有相应的轨道对其运动轨迹加以限制，当对重悬空时，曳引钢丝绳与 运行轨迹之间有一定的夹角，这就导致在对重施工过程中会出现晃 动、碰撞或打转的现象，容易导致安全事故的发生。为防止这一些列 的问题，可以在对重上安装防转螺栓，并从机房到底坑设置两条导向 绳穿过防转螺栓，以对对重的运行轨迹进行限制。也可以在在对重上 安装导向橇或者防撞环，使对重靠着井道壁运行，可有效防止这类问 题。 无脚手架安装工艺也存在一定的局限性，比如无机房电梯的安 装，其主机是直接安装在电梯导轨上的，无脚手架安装技术无法进行 此操作。 四．结束语 随着高层建筑的不断发展，电梯的提升高度日益增加，无脚手 架安装技术以其颠覆传统安装工艺的优势更多地强调施工技术的提 高，在降低施工成本、提高施工效率、质量以及施工安全性等方面具 有突出的优势，在建筑工程中的应用将越来越广泛。 参考文献 【１】张华．三种无脚手架电梯安装施工工艺分析【Ｊ】．建筑机械 化，２ＯＩ１，３２（７）：５５—５５． 【２】曾国增．无脚手架电梯安装工艺安全性探 Ｊ］．安全与健康 （上半月版），２００８，（６）：５５－￣６． 【５】孙丽娜．电梯技术在我国的发展状况［Ｊ】．科技与生 活，２ＯＩ１，（２４）：２１ ８－２１ ９． 【４】应晨耕．电梯的无脚手架安装【Ａ】．科技创新导 报，２０１ ０，（１５）：６５－６５，６８． ≤ 毒≮ｊ暑ｉ 》０ ０ １ ｊ ￡ ÷
第 1 页 共 9 页 施工电梯安全操作规程
施工电梯是在施工工地上用于人员和物料运输的重要设备，因此，保证施工电梯的安全使用十分重要。为了确保在施工电梯的使用过程中，人员不发生伤害，需要遵守一系列的安全操作规程。以下是施工电梯的安全操作规程：
一、使用前的准备工作
1. 检查施工电梯是否在正常工作条件下。检查电源是否连接完好，控制系统是否正常工作，运行轨道及门的运动是否畅通无阻，制动系统是否可靠等。
2. 检查施工电梯的承载力和限载量，确保不超过承载范围。
3. 检查施工电梯的运行轨道是否平稳，轨道是否有松动、断裂、裂纹等现象，确保运行轨道的安全性。
4. 检查施工电梯的门是否完好无损，门的开闭动作是否灵活自如，确保门的安全性。
二、施工电梯的上下乘坐注意事项
1. 使用前必须穿戴符合要求的安全防护装备，包括安全帽、安全鞋等。
2. 若携带物料上下施工电梯，应注意物料的稳定性，防止物料倾斜或掉落。
3. 乘坐施工电梯一定要按照规定站好，不要随意躺坐或半身不正。电梯内不得玩耍、大声喧哗等危险行为。
4. 乘坐时应保持平稳，不要晃动电梯，避免对其他乘客造成伤害。 第 2 页 共 9 页 5. 乘坐电梯时不要突然停住或突然启动，应平稳停靠，确保乘车人员的安全。
6. 使用电梯时，严禁推、拉电梯门，以免引发事故。
三、应急疏散措施
1. 发生火灾或其他危险场所时，应立即停止使用施工电梯，并迅速疏散人员到安全区域。
2. 在发生紧急情况时，应立即按下电梯上的紧急停止按钮，并采取适当的应急措施，如用灭火器进行初期扑灭等。
3. 在电梯内发生故障或卡人时，应及时寻求帮助，不要随意拆卸或修理电梯，以免加重事故发生的风险。
四、施工电梯的日常维护
1. 对施工电梯进行定期检修和保养，确保电梯的正常工作。
2. 定期清理电梯轨道和门槛等部位，防止积灰、油脂等物质的堆积造成危险。
3. 如果发现施工电梯存在异常现象，应立即停止使用并进行维修，不得强行使用。
第1篇
一、工程概况
1. 工程名称：XX大厦无脚手架电梯安装工程
2. 工程地点：XX大厦
3. 工程规模：共安装电梯3部，分别为客梯2部、货梯1部
4. 工程周期：60天
5. 施工单位：XX电梯安装有限公司
二、施工组织与管理
1. 施工组织机构
（1）项目经理部：负责整个工程的全面管理，包括施工计划、质量、安全、进度、成本等方面。
（2）施工队：负责具体施工任务的执行。
（3）技术组：负责施工过程中的技术指导和质量控制。
（4）安全组：负责施工现场的安全管理工作。
2. 管理制度
（1）施工计划管理：制定详细的施工计划，明确各阶段的任务、时间节点和质量要求。
（2）质量管理：严格执行国家和行业的相关标准，确保工程质量。
（3）安全管理：建立健全安全管理制度，确保施工安全。
（4）进度管理：按照施工计划，合理安排施工进度，确保工程按期完成。
（5）成本管理：合理控制施工成本，提高经济效益。
三、施工准备
1. 技术准备
（1）熟悉电梯安装施工图纸，了解电梯的技术参数和安装要求。 （2）组织施工人员进行技术培训，提高施工技能。
（3）准备必要的施工工具和设备。
2. 材料准备
（1）根据工程需要，提前采购电梯主机、轿厢、门机、导轨等主要材料。
（2）检查材料的合格证、检验报告等，确保材料质量。
3. 施工现场准备
（1）平整施工现场，确保地面坚实、平整。
（2）搭建临时施工设施，如施工平台、防护栏杆等。
（3）设置施工警示标志，确保施工安全。
四、施工工艺
1. 施工流程
（1）现场测量：根据施工图纸，进行现场测量，确定电梯安装位置。
（2）基础施工：根据测量结果，进行基础施工，确保基础坚实、平整。
（3）电梯主机安装：将电梯主机吊装到基础位置，进行安装和调试。
（4）轿厢、门机、导轨安装：按照安装要求，依次安装轿厢、门机、导轨等部件。
（5）电气系统安装：安装电梯的电气控制系统，进行调试和试运行。
工程技术 ＮｅｗＴｅｃ ２０１３ ＮＯ．１１（上
台进行电梯安装施工作业，其具体的安

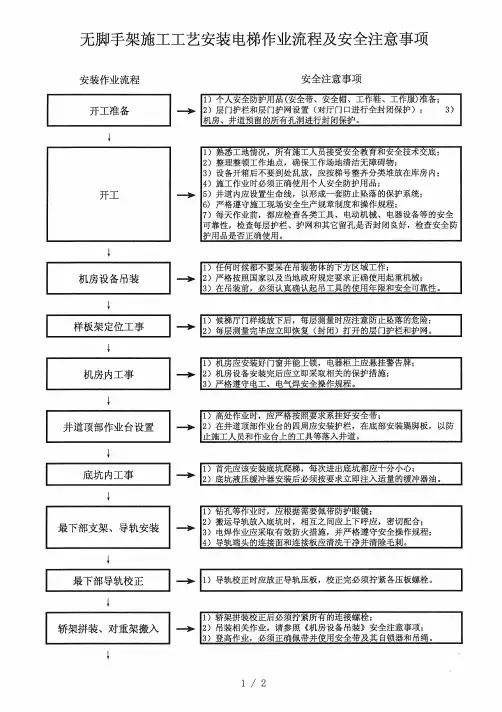

装示意图如图１所示。 ２电梯无脚手架优化安装工艺
电梯无脚手架优化安装工艺是一种
不以搭设脚手架为作业平台的经济适用 安装工艺，主要利用卷扬主机和轿厢来 进行井道内的支架安装、导轨定心、层
站操控设备安装、井道内动力控制电缆
配接线、以及对重架与轿厢架进行拼装
等安装工作。电梯无脚手架优化安装工
艺流程如图１所示： ２．１制作样板和放线
（１）在机房地面放置样板放架。
（２）样板架的制作。 （３）放样线完毕，机房所有孔洞需
用盖板覆盖。 ． ２．２机房设备安装
（１）根据土建图，找出主机定位的
几个点。 （２）根据土建图上的尺寸，用墨斗 弹出工字钢的位置。
（３）根据弹出的线条位置摆放好工 字钢，找好水平，把工字钢焊牢在预埋
钢板上，并用钢筋连接焊牢。 （４）把曳引机和底座连接，安装隔
音橡皮，用２Ｔ葫芦起吊曳引机。根据找 出的曳引机定位点来固定曳引机。
（５）主机定位是一项非常重要的环
节，首先主机承重钢梁下方必须要有坚
实牢固的实心墩子和钢板。
（６）钢梁搁置摆放要水平。主机 曳引轮、导向轮垂直度，水平度误差在
０．５ｍｍ以内。曳引轮和导向轮跟样板架
上的定位点前后左右误差在ｌｍｍ以内。
（７）绳头板的中心和样板上的定位 点前后左右误差在ｌｍｍ以内。绳头板定
位符合要求。 （８）机房内所有设备安装到位符合 要求。
（９）机房设备安装完毕，也就是悬 挂曳引绳前，让曳引机通电运行，确保
没有飞车现象。
２．３底坑设备安装
（１）安装底坑工作平台：选用国标
（１０一ＧＢ一７０７—８８）槽钢，长２５００ｍｍ两 根。铺上３０ｒａｍ厚度的木板若干固定好，
用于安装第二档支架和调整导轨及拼装
轿厢。 （２）安装底坑第一根导轨：安装底
坑第一根导轨时，底坑内应无积水，无 垃圾。当支架安装好后，安装第一根导
轨并校正好，在导轨的下端部安装钢板。
