混凝土含气量测定仪操作规程

文件状态 文件名称：

混凝土含气量测定仪操作指引 版本：

A0

文件编号： FM-009 第1页 共1页

1、 擦净量钵与钵盖内表面，并使其水平放置，将新拌混凝土拌和物均匀适量地装入量钵内用振动台振

实，振捣时间15~ 20s为宜，也可人工捣实，将拌和物分三层装料，每层插捣 25次，插捣上层时捣棒 应插入下层10~ 20mm

2、 刮去表面多余的混凝土拌和物，用镘刀抹平，并使其表面光滑无气泡。

3、 擦净钵体和钵盖边缘，将密封圈放于钵体边缘的凹槽内，盖上钵盖，用夹子夹紧，使之气密良好。

4、 打开小龙头和排气阀，用注水器从小龙头处往量钵中注水，直至从排气阀出口流出再关紧小龙头和 排气阀。

5、 关好所有的阀门，用手泵打气加压，使表压大于 O.IMPa,用微调准确的将表压调到0.1MP&

6、 按下阀门杆1〜2次待表压指针稳定后，测得压力表读数，并根据仪器标定的含气量与压力表读数关 系曲线，得到所测混凝土样品的仪器测定含气量 A值。

7、 测定集料含气量C测定方法与《混凝土拌和物含气量试验（水压法）》有关规定相同。

8 含气量按下式计算：

A=A 1-C

式中：A—混凝土拌和物含气量％

A i—仪器测定含气量％

C —集料含气量％

以两次测值的平均值作为试验结果，如两次含气量测值相差 0.2%以上时，须找出原因，试验并重作。

混凝土含气量试验方法

1、仪器标定

a、量钵容积标定：先称量含气量测定仪量钵加玻璃板重，然后量钵加满水，用玻璃板沿量钵顶面平推，量钵内盛满水而玻璃板下无气泡。擦干仪器表面连同玻璃板一起称重。两次质量差除以同温度下水的比重即为量钵的容积。

b、含气量点的标定：量钵加满水，接好校正管，盖好盖，从龙头处加满水。用手泵充气，表压稍大于0.1MPa，微调表压为0.1MPa。按下阀门杆1-2次，读压力表即相当于含气量0%。

c、含气量1%-10%的标定：0%标定后，接好另一校正管，按阀门杆，漫漫打开龙头，让量钵内水流入量筒，当量筒内水为量钵容各的1%时关闭龙头。打开排气阀，然后重新加压，用微调阀准确调到0.1MPa，按1-2次阀门杆，此时压力表读数相当于含气量1%，用同方法测得2%，3%-10%的压力表读数。然后绘制含气量与压表读数关系曲线。

2、混凝土含气量测定仪试验规程

a、混凝土拌和物均匀装入量钵，用震动后振捣15-30s。

b、刮平混凝土，表面光滑无气泡。

c、盖好钵盖，向量钵内注水至出水口流水，关紧龙头和排气阀。 d、向量钵内打气加压，表压称大于0.1MPa，用微调阀准确到0.1 MPa。

e、按下阀门杆1-2次，测得压力表读数，根据标定曲线测定含气量值A1。

f、用水压法测出集料含气量C。

g、结果计算：A=A1-C

混凝土含气量测定仪以两次测值平均值为结果，两次测值相差0.2%以上，找出原因重做试验。混凝土含气量测定仪用于测量混合料中空气含量，混凝土可以分成两个组成部分，即粗集料与砂浆。粗集料粒径的大小对空气含量几乎没有直接的影响，引进的气泡乃是分布于混凝土的细颗粒即砂浆之中，并通过砂浆的性能进而决定整个混凝土的性能。

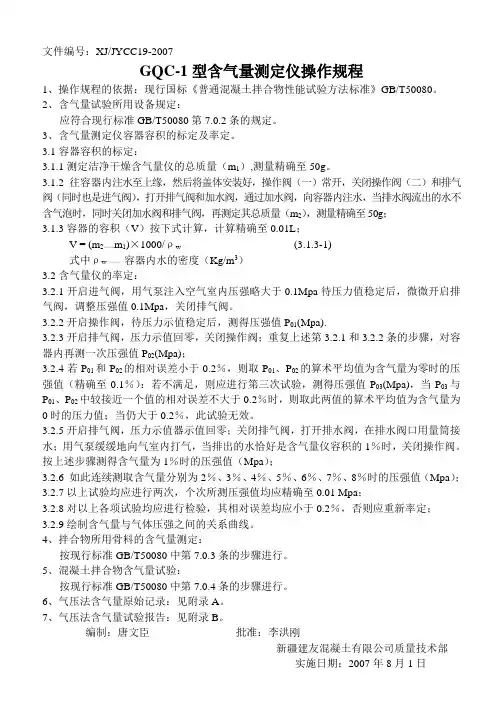

文件编号：XJ/JYCC19-2007

GQC-1型含气量测定仪操作规程

1、操作规程的依据：现行国标《普通混凝土拌合物性能试验方法标准》GB/T50080。

2、含气量试验所用设备规定：

应符合现行标准GB/T50080第7.0.2条的规定。

3、含气量测定仪容器容积的标定及率定。

3.1容器容积的标定：

3.1.1测定洁净干燥含气量仪的总质量（m1）,测量精确至50g。

3.1.2往容器内注水至上缘，然后将盖体安装好，操作阀（一）常开，关闭操作阀（二）和排气阀（同时也是进气阀），打开排气阀和加水阀，通过加水阀，向容器内注水，当排水阀流出的水不含气泡时，同时关闭加水阀和排气阀，再测定其总质量（m2），测量精确至50g；

3.1.3容器的容积（V）按下式计算，计算精确至0.01L；

V = (m2——m1)×1000/ρw (3.1.3-1)

式中ρw —— 容器内水的密度（Kg/m3）

3.2含气量仪的率定：

3.2.1开启进气阀，用气泵注入空气室内压强略大于0.1Mpa待压力值稳定后，微微开启排气阀，调整压强值0.1Mpa，关闭排气阀。

3.2.2开启操作阀，待压力示值稳定后，测得压强值P01(Mpa).

3.2.3开启排气阀，压力示值回零，关闭操作阀；重复上述第3.2.1和3.2.2条的步骤，对容器内再测一次压强值P02(Mpa)；

3.2.4若P01和P02的相对误差小于0.2％，则取P01、P02的算术平均值为含气量为零时的压强值（精确至0.1％）：若不满足，则应进行第三次试验，测得压强值P03(Mpa)，当P03与P01、P02中较接近一个值的相对误差不大于0.2％时，则取此两值的算术平均值为含气量为0时的压力值；当仍大于0.2％，此试验无效。

3.2.5开启排气阀，压力示值器示值回零；关闭排气阀，打开排水阀，在排水阀口用量筒接水；用气泵缓缓地向气室内打气，当排出的水恰好是含气量仪容积的1％时，关闭操作阀。按上述步骤测得含气量为1％时的压强值（Mpa）；

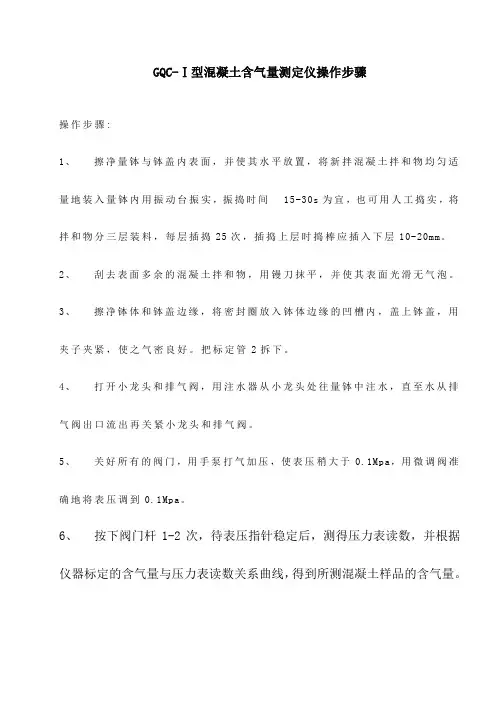

GQC-Ⅰ型混凝土含气量测定仪操作步骤

操作步骤:

1、 擦净量钵与钵盖内表面，并使其水平放置，将新拌混凝土拌和物均匀适量地装入量钵内用振动台振实，振捣时间 15-30s为宜，也可用人工捣实，将拌和物分三层装料，每层插捣25次，插捣上层时捣棒应插入下层10-20mm。

2、 刮去表面多余的混凝土拌和物，用镘刀抹平，并使其表面光滑无气泡。

3、 擦净钵体和钵盖边缘，将密封圈放入钵体边缘的凹槽内，盖上钵盖，用夹子夹紧，使之气密良好。把标定管2拆下。

4、 打开小龙头和排气阀，用注水器从小龙头处往量钵中注水，直至水从排气阀出口流出再关紧小龙头和排气阀。

5、 关好所有的阀门，用手泵打气加压，使表压稍大于0.1Mpa，用微调阀准确地将表压调到0.1Mpa。

6、 按下阀门杆1-2次，待表压指针稳定后，测得压力表读数，并根据仪器标定的含气量与压力表读数关系曲线，得到所测混凝土样品的含气量。
