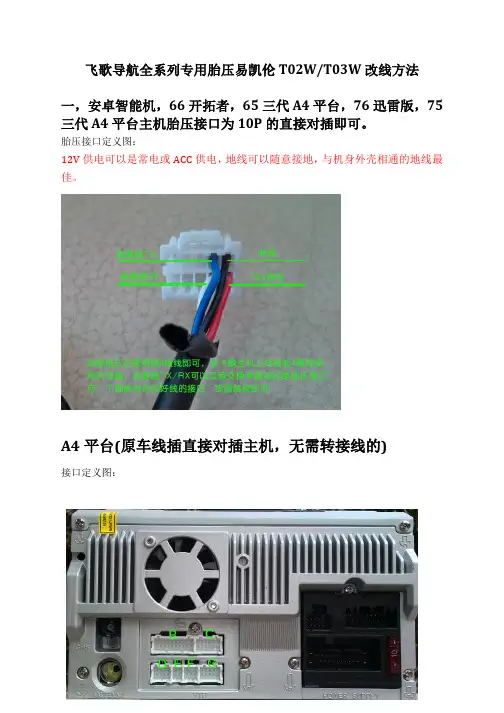

飞歌导航全系列专用胎压易凯伦T02W/T03W改线方法

一，安卓智能机，66开拓者，65三代A4平台，76迅雷版，75三代A4平台主机胎压接口为10P的直接对插即可。

胎压接口定义图：

12V供电可以是常电或ACC供电，地线可以随意接地，与机身外壳相通的地线最佳。

A4平台(原车线插直接对插主机，无需转接线的)

接口定义图：

二，65III三代，75III三代胎压接口为14P的需要改接胎压接口线，改线示意图如下：

三，65II二代，75II二代压接口为38P的需要改接胎压接口线，示意图如下：

四，黄金版二代，FA二代胎压接口为10P，但胎压接口需要改变线的位置，

示意图：

附图胎压接口改线的技巧及方法操作：

--瑁瑞电子科技(上海)有限公司

傻瓜教程————高尔夫舒适安装RCD510/310教程图解

关键词：高尔夫6 RCD510 OPS AUX线 J533网关

现在每天养成一种习惯，登录爱卡签到；到TB上搜RCD510。终于如我所愿，以1k5淘到了梦寐以求的RCD510。高6舒适版不再需要安装其他模块，安装即插即用，直接支持OPS虚拟倒车。

剩下买了国产转接线缆+AUX线120，两个快递费36，打算再花110买个8G SD卡，过些日子把后门喇叭装上。预计一共花费2000元。

此教程同样适用于RCD310

根据前人的经验，顺利安装成功！感觉音质提升明显，尤其低音感觉。

先科普一下：RCD510对比原车舒适版主机音响：

触摸彩屏，支持OPS虚拟倒车影像，随速增加音量，最高音量保护，倒车自动减小音量，支持中文、英文歌名显示（包括mp3和cd歌名显示），增加重复播放选项，FM电台存储频道增加，真正6CD播放，最大32G SD存储卡支持（等同原车USB输入，但510不支持USB）。

没有导航功能！

另外还有高一级的欧洲原装510，支持倒车摄像头影像，可以看看其他TX的作业。最上面是一共四个键。当然价格也比中文版贵不少。

多谢lz设精，过几天再发个使用说明。

下面上图：

主角，稍有划伤

因为原车的山寨音响插头和RCD510的不一样，所以需要买转接线缆。**上很多，有国产的有进口的。

咨询了下，进口原装线的网关线不带卡头，做好还要掏钱。买国产线吧，其实无所谓啦，这个东西质量应该没啥问题。

如果还需要原车的AUX插座听音乐，再买个AUX转接线。

原车的USB插座就废掉了，如果不嫌麻烦，可以拆下来转让给乞丐版的同学。

如图：学原装线，自己缠上了海绵

AUX线是这么插的（白色的部分）

这个转接线怎么装到主机上呢？

从侧面看

按箭头方向，把卡套掰过来

按照下图，把插头插到主机上。然后推紧刚才那个卡套，就锁住了。

注意左下角的天线位置，要插在左边，右边不需要，但有点碍事，需要按红线把接头切下去一半，天线才能插紧。

常见电喷汽车汽车诊断插座位置及针脚定义

常见电喷汽车汽车诊断插座位置及针脚定义

汽车制造厂：北京吉普 生产年份：1997~2005

说明：表格中描述的测试功能数字代码表示如下

1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零

汽车信息 测试功能

车型 版本 可测试系统 诊断座 已完成 备注 诊断座位置

BJ7250 19.2 发动机 16 1.2.3 仪表板下面

切诺基 19.2 引擎克莱斯勒 6 1.2.3.4. WU-07[1#地线3ECU信号4ECS信号5J2或JF2电源6ASD电源正极][2#车身系统3BUS+4#负极5#信号搭铁6#发动机发送ECU接收7#ENG、SPS、ABS11#BUS-12#SPS系统发送15#ATECU信号发送16#+] 减震器旁边6#方形诊断座

引擎（MOTO-1） 16 1.2.3. WU-24WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源 仪表板下面

引擎（西门子） 16 1.2.3.. WU-24 仪表板下面

欧蓝德 19.2 引擎 16 1.2.3.4. WU-104、5负极7#、15#K线16正极 仪表板下面

变速箱 1.2.3.4 WU-104、5负极7#、15#K线16正极 仪表板下面

ABS 1.2.3.4 WU-104、5负极7#、15#K线16正极 仪表板下面

SRS气囊 1.2.3 WU-104、5负极7#、15#K线16正极 仪表板下面

汽车制造厂：北京现代 生产年份：2002~2005

说明：表格中描述的测试功能数字代码表示如下

1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零

汽车信息 测试功能

车型 版本 可测试系统 诊断座 已完成 备注 诊断座位置
