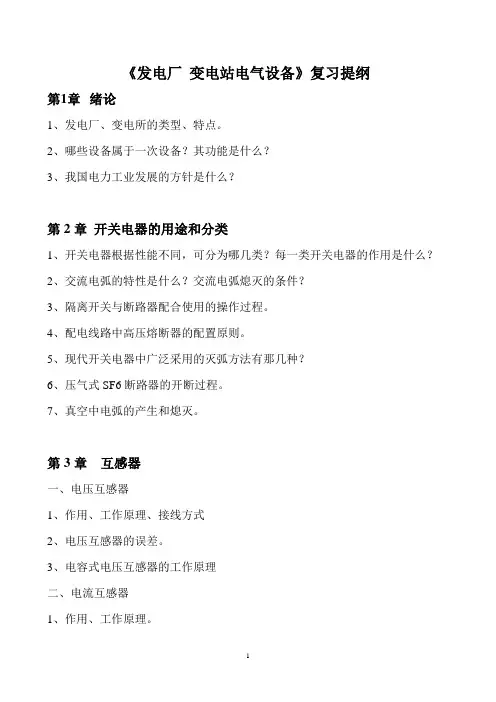

电气设备复习材料讲解学习

1．电流互感器二次侧负载阻抗减小说明其所带的负载减轻，而电压互感器二次侧负载阻抗减

小说明其所带的负载加重。 （ F ）

2．电力网的额定电压等级与发电机的额定电压是相等的。 （ F ）

3．绝缘子直径越大，其绝缘强度和机械强度均越高。 （ F ）

4．为防止电流互感器二次侧发生短路，应在二次侧装设熔断器。 （ F ）

5．在任何安装场所，可以将铝母线触头与铜母线触头用螺栓连接。 （ F ）

6．带电质点的复合是指触头间电弧中正负带电质点（即正离子和电子）重新结合为中性质点。T

7．1000V的电压为高压。 （ F ）

8．变压器是一种静止的电气设备，它只能传递电能，而不能产生电能。 （ T ）

9．电力电缆必须进行短路电流动稳定校验。 （ F ）

10．同一矩形母线采用平放的机械强度比采用竖放的高。 （ T ）

11．中性点经消弧线圈接地的系统常采用过补偿的方式。 （ T ）

12．配电装置室长度大于7m只需一个出口。 ( F )

1、小接地短路电流系统所用的电气设备的相对地绝缘水平应按__C__考虑。 （C）线电压

2、电力系统发生短路时，电路发生的变化是 （A）电流增大而电压下降；

3、不具有灭弧装置的设备是（ C ） （C）电抗器

4、（ A ）主要用于检验电气设备和载流导体的动稳定度。（A）短路冲击电流

5、发电机电压等级为6kV的发电厂，其升高电压侧电力网电压等级为110kV，应选用额定电压比为（ D ）的双绕组升压变压器。 D、121／6.3kV

6、电流互感器一次绕组结构上的特点是（ D ）。 D、匝数少、导线粗。

7、当断路器运行时，要检修断路器的操作的顺序是（ B ）。

（B）开断断路器，断开线路隔离开关，最后母线线路隔离开关

8、YJV22型电力电缆，所使用的绝缘介质是 （D）交联聚乙烯绝缘。

1、电气设备额定电流系指在一定的_______基准环境温度____下，其绝缘和载流部分____ 被长期加热的最高温度_____不超过允许值时，所允许长期连续通过的最大电流值。

2、开关电器触头分断产生电弧的起因是： 强电场发射 ，维持电弧稳定燃烧的主要因素是： 热游离 ，但形成电弧的重要原因是： 碰撞游离 。

3、汇流主母线起_______汇集和分配电能______的作用。

4、正常运行的电流互感器二次侧不允许 开路 运行，否则会产生如下危害： 产生严重过电压，危及二次设备和工作人员的安全、造成二次回路的绝缘击穿，甚至引发火灾、 导致互感器烧坏 。 5、电气设备选择的一般条件是⑴____按正常运行条件选择___；⑵___按短路条件进行检验_。

6、户外配电装置有1）

中型 2） 高型 3） 半高型 布置方式 。

7、硬母线着色的主要原因有：（1） 增加热辐射能力，提高载流量 ；

（2） 利于散热 （3） 具有防腐作用 。

8、LW35-126/1250-31.5代表_____六氟化硫户外_______型断路器，126表示_____额定电压______1250代表________额定电流______31.5代表_______额定开断电流________。

9、绝缘子的绝缘性能一般是靠表面做成 波纹状 来获得的，而机械强度是靠增大 有效直径 来实现的。

11、用于接通和开断电路的电气设备统称为________开关电器________。

12、隔离开关的三个作用是 隔离电流、倒闸操作 和 切小电流电路。

1、额定电压：电气设备的额定电压是按长期正常工作时具有最大经济效果所规定的的电压。

2、电力系统：由发电厂（包括升压变电站）、降压变电所、输配电线路及电力用户所组成的统一整体，称为电力系统。

3、电气主接线图：用规定的图形符号按电气主接线绘制成的电路图称为电气主接线图。

4、倒闸操作：将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。

1．电压互感器的使用时应注意哪些事项？为什么？

(1)电压互感器除应根据所测电压的高低来进行选择外，还应注意使用所接测量表计和继电器等所消耗的功率不超过电压互感器的额定容量。否则.电压互感器的准确度将降低。

（2)电压互感器的一次线圈和二次线圈，一般都应装设熔断器进行短路保护。

(3)为了保证人身和设备的安全，电压互感器的二次侧有一端必须接地，若因二次线圈未作安全接地，万一绝缘损坏，高压窜人低压，则与二次回路接触的工作人员将有生命危险。

2．电力系统有哪些优越性？

答：（1）提高了供电的可靠性；（2）提高了供电的稳定性； （3）提高了发电的经济性。

3．试确定下图所示电力系统中发电机的额定电压以及变压器的额定变比。

6.3 (高5%) 35/11

121/6.3 110/38.5/6.3 （ 》10kv高10%）

6.3/0.4 （高5%） 6/0.4 （ 《10kv高5%） 4．什么是一次设备和二次设备？它们各包含哪些内容？

一次设备：直接参与生产和分配电能的电气设备。能量转换设备，开关设备，载流导体，互感器，电抗器和避雷器。 二次设备：对电气一次设备、机械设备及水工建筑等工作状况进行监测、控制和保护的辅助性电气设备。

5．电流互感器的作用是什么？电压互感器的作用是什么？

答：电流互感器的作用：（1）将一次侧的大电流变为二次侧的标准化小电流，

（2）将测量仪表和继电器等在电气上与高电压可靠隔离，报证工作人员的安全，

（3）使二次脱离一次成为独立的系统。

电压互感器的作用：（1）讲一次侧的高电压变为二次侧的标准化低电压，

（2）将二次电压回路和一次高压电路可靠隔离，保证工作人员的安全，

（3）便于形成独立的二次回路和集中的二次装置。

6、低压开关利用金属灭弧栅熄灭交流电弧和直流电弧的灭弧原理有什么不同？

答：低压交流电弧的灭弧，是电弧电流自然过零后，弧隙的介质电强度恢复曲线永远高于电压恢

复曲线，弧隙就不再被击穿，电弧即可熄灭。

低压直流电弧的灭弧，当电源电压减去线路电阻压降后的电压小于电弧稳态燃烧所需要的电弧电

压时，电弧无法维持燃烧而自行熄灭。

7、装于高压电压互感器的高压侧和低压侧的熔断器，它们的作用是否相同？

答案：不同。高压侧熔断器的主要作用：当电压互感器内部该故障或电压互感器与电网连接的引线上发生短路故障时熔断器熔断，防止电压互感器内部故障损坏和影响高压系统正常运行。

低压侧熔断器主要作为二次回路的短路保护和电压互感器的过载保护。

8、配电装置的裸母线为什么要涂漆？怎样根据颜色来区别母线的极性和相别？

答案：一般母线涂漆有三个作用：(1)使工作人员易于识别直流的极性和交流的相别；（2）增加其辐射散热，提高载流量；（3）能防锈防腐蚀。

识别：三相交流：U相为黄色，V相为绿色，W相为红色，并以V相居中。

1、试选择作出内桥、外桥、单母分段三种接线中的任一种接线图，并叙述其优、缺点？

答： 内桥其优点：〔1〕两台断路器1QF和2QF接在电源出线上，线路的切除和投入比较方便。

〔2〕当线路发生故障时，仅故障线路的断路器断开，而两台变压器（其他回路）仍可继续工作。

缺点： 〔1〕内桥接线的变压器操作也比较复杂。 （2）当变压器投入、断开、检修或故障时，则会影响另一回线路的正常运行。

2、某地区有一水电站，根据水能利用情况可安装2×10000KW发电机组，额定电压为10.5kV，经升压变压器升高到35KV，以一回线路与系统联络。试拟定一个技术经济比较合理的电气主接线方案。（可供选择的变压器额定容量系列有： 1600、2000、2500、3150、4000、5000、6300、8000、10000、12500、16000、20000、25000、31500KVA）

1,计算电路如下图所示，试计算d点发生三相短路时的I″，I∞ ，ich ，Sd″（取Kch=1.8）。

取：Sj=100MVA Vj=Uaw

X1*=X2*=Ud%/100 × Sj/SN=10.5/100×100/31.5=0.33

X3*=XoL Sj/Uav2=0.4×40×100/115的平方=0.101

X4*=X3+ X1* × X2*/ X1*+X2* =0.0.286

I∞* = 1/X4*=3.496

I∞=I∞*×Ij=I∞*×Sj/√3 Uav=3.496×100/√3×10.5=19.223

I〞=I∞=19.223 ich=2.55I∞=49.018

Sd〞Sd*×Sj=I∞*×Sj=349.6
