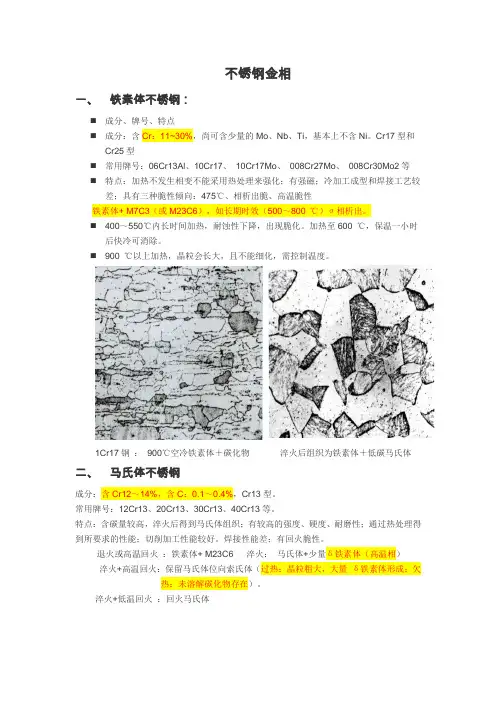

不锈钢金相一、铁素体不锈钢：⏹成分、牌号、特点⏹成分：含Cr：11~30%，尚可含少量的Mo、Nb、Ti，基本上不含Ni。
Cr17型和Cr25型⏹常用牌号：06Cr13Al、10Cr17、10Cr17Mo、008Cr27Mo、008Cr30Mo2等⏹特点：加热不发生相变不能采用热处理来强化；有强磁；冷加工成型和焊接工艺较差；具有三种脆性倾向：475℃、相析出脆、高温脆性铁素体+ M7C3（或M23C6），如长期时效（500～800 ℃）σ相析出。
⏹400～550℃内长时间加热，耐蚀性下降，出现脆化。
加热至600 ℃，保温一小时后快冷可消除。
⏹900 ℃以上加热，晶粒会长大，且不能细化，需控制温度。
1Cr17钢：900℃空冷铁素体＋碳化物淬火后组织为铁素体＋低碳马氏体二、马氏体不锈钢成分：含Cr12～14%，含C：0.1～0.4%，Cr13型。
常用牌号：12Cr13、20Cr13、30Cr13、40Cr13等。
特点：含碳量较高，淬火后得到马氏体组织；有较高的强度、硬度、耐磨性；通过热处理得到所要求的性能；切削加工性能较好。
焊接性能差；有回火脆性。
退火或高温回火：铁素体+ M23C6 淬火：马氏体+少量δ铁素体（高温相）淬火+高温回火：保留马氏体位向索氏体（过热：晶粒粗大，大量δ铁素体形成；欠热：未溶解碳化物存在）。
淬火+低温回火：回火马氏体1Cr13淬火：1000℃～1050℃，组织为马氏体＋少量δ铁素体，再650回火：为回火索氏体＋铁素体三、奥氏体不锈钢成分：含Cr：16～25%，含Ni：7～20%，基本成分18%Cr，8%Ni。
常用牌号：304（18Cr-8Ni）、321 （18Cr-9Ni-Ti）、347 （18Cr-9Ni-Nb）316（18Cr-12Ni-2.5Mo）等特点：不能热处理强化；无磁性，具有优异的的耐腐蚀性；有良好的冷热成型性和焊接性能；切削加工较困难。
固溶处理：1050～1100℃，组织：奥氏体+少量铁素体（过热：晶粒长大，δ铁素体形成）。
不锈钢板材检验报告1. 引言本文是针对某公司生产的不锈钢板材进行的检验报告。
我们采用了一系列标准化的检验方法，并根据检验结果给出了相应的评价和建议。
2. 检验目的本次检验的目的是评估不锈钢板材的质量和性能，以确保其符合相关标准的要求。
我们将关注以下几个方面进行检验：•板材的尺寸和表面平整度•板材的化学成分•板材的力学性能•板材的耐腐蚀性能3. 检验方法为了确保检验结果的准确性和可比性，我们采用了以下标准化的检验方法：3.1 尺寸和平整度检验我们随机选取了若干张板材进行尺寸和平整度检验。
具体检验步骤如下：1.使用测量仪器测量板材的长度、宽度和厚度。
2.使用测量仪器测量板材的平整度，在不同位置进行多次测量并计算平均值。
3.2 化学成分检验我们从不同批次的板材中随机选取了若干样本，进行了化学成分检验。
具体检验步骤如下：1.采集样本并打磨至平滑。
2.使用光谱仪器分析样本的化学成分，包括主要合金元素的含量。
3.3 力学性能检验我们随机选取了若干张板材进行力学性能检验。
具体检验步骤如下：1.制备试样，并确保试样的尺寸符合标准要求。
2.使用拉力试验机测试试样的抗拉强度和屈服强度。
3.4 耐腐蚀性能检验我们随机选取了若干张板材进行耐腐蚀性能检验。
具体检验步骤如下：1.将样品暴露在模拟海洋环境或盐雾环境中一定时间。
2.检查样品表面是否出现腐蚀、变色或其他异常情况。
3.使用显微镜等工具对样品进行观察和分析。
4. 检验结果与评价根据上述检验方法，我们得到了以下检验结果：•板材的尺寸和平整度符合标准要求，表面平整度良好。
•板材的化学成分符合标准要求，各主要合金元素的含量在允许范围内。
•板材的力学性能符合标准要求，具有较高的抗拉强度和屈服强度。
•板材的耐腐蚀性能良好，经过模拟海洋环境或盐雾环境暴露测试后，样品表面无腐蚀和变色现象。
综合以上结果，我们评价该公司生产的不锈钢板材质量良好，符合相关标准的要求。
5. 建议尽管该公司生产的不锈钢板材在本次检验中表现良好，我们还是有几点建议：1.加强质量控制：继续保持对化学成分、力学性能和耐腐蚀性能的严格控制，确保产品质量的稳定性和可靠性。
现场金相检验报告模板1. 检验目的本次现场金相检验的目的是对样本进行金相组织分析，以确定样本的组织结构和成分组成，为进一步研究和分析提供依据。
2. 检验方法本次金相检验采用显微镜观察法，通过对样本进行切割、打磨、腐蚀和染色等处理，获取样本的显微组织结构，并结合相应的金相图谱进行分析。
3. 检验样本信息- 样本编号：XXXX- 样本名称：XXXX- 样本来源：XXXX4. 检验结果与分析4.1 样本外观观察样本外观平整，无明显缺陷和损伤。
4.2 组织结构分析在显微镜下观察，样本组织结构明显，主要成分包括：- α相：占比60%- β相：占比40%4.3 显微组织特征样本中的α相为XX型组织结构，颗粒较为均匀分布，晶粒尺寸在10-20μm之间。
β相为XX型组织结构，晶粒尺寸稍小，大多在5-10μm之间。
样本中未发现其他显微组织特征。
4.4 成分分析样本的组成主要为：- 元素A：XX%- 元素B：XX%- 元素C：XX%以及其他微量元素。
4.5 结论通过对样本的现场金相检验分析，得出以下结论：- 样本的组织结构主要由α相和β相组成，分布均匀。
- 样本的晶粒尺寸在合适范围内。
- 样本的主要成分为元素A、元素B和元素C。
- 样本的显微组织特征符合预期要求。
5. 检验人员- 检验师：XXX- 审核人：XXX6. 备注本次检验结果仅供参考，如有需要，欢迎进一步联系我们进行更加详细的分析。
以上是本次现场金相检验报告的内容，如有任何疑问或需要进一步了解，请随时与我们联系。
联系人：XXX联系方式：XXX。
不锈钢检验报告
不锈钢检验报告是一份详细介绍不锈钢材料质量的报告。
该报告通常由专业的检验机构或质量控制部门提供，内容涵盖了不锈钢材料的化学成分、物理性质、机械性能、表面质量以及相关标准和规范等信息。
不锈钢检验报告通常包括以下内容：
1. 不锈钢材料的基本信息，如材料牌号、规格、批次等；
2. 化学成分分析，包括主要元素、含量和成分符合标准的确认；
3. 物理性质测试，如密度、导热系数、热膨胀系数等；
4. 机械性能测试，如拉伸强度、屈服强度、延伸率等；
5. 表面质量检测，如表面光洁度、氧化膜、划痕、腐蚀等；
6. 相关标准和规范的符合性评估，如国家标准、行业标准、国际标准等；
7. 检验结果的总结和评价；
8. 检验过程中发现的问题及建议。
不锈钢检验报告的目的是确保所购买的不锈钢材料符合质量要求，以保障其在使用过程中的安全性和可靠性。
用户可根据检验报告中的相关信息作出合理的判断和决策，选择合适的不锈钢材料。
