水管内径外径对照

水管内径外径对照

DN|英寸|公称外径对照
DN|英寸|公称外径之间的关系见下表：
圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter)。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；
为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。

例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。

公称直径可用公制mm表示，也可用英制in表示。

管路附件也用公称直径表示，意义同有缝管。

管径对照表

管径对照表

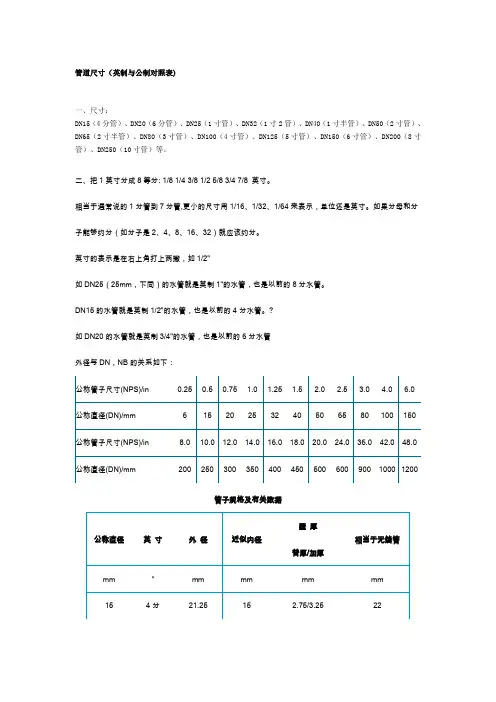

管道尺寸（英制与公制对照表)一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435 350 14 377 9 485 400 16 426 9 535 450 18 478 9 590 500 20 529 9 640 600 24 630 10 755 700 28 720 10 860 800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。

通径（DN）与管径尺寸对照表

通径（DN）与管径尺寸对照表

通径（DN）与管径尺寸对照表众所周知阀门口径大小与管道的尺寸有着必然的联系，通常说多大的管径(外径)配多大的阀门。

而阀门口径则需要根据实际参数来计算，一般来说管道都会较大一些，阀门实际要比较小，主要取决于阀门位置需要控制的流量大小是多少，而管道尺寸只需要流通能力够就行了。

（1）管件尺寸与阀门通径及英寸对照表：直径英寸DN通径(mm)管道外径(mm)1/4″8 13.73/8″10 17.141/2″15 21.33/4″20 26.71″25 33.41.2″32 42.21.5″40 48.32″50 60.32.5″65 733″80 88.94″100 114.35″125 141.36″150 168.38″200 219.110″250 27312″300 323.814″350 355.616″400 406.4 （2）阀门通径DN（公称直径）对应管子外径Ф（mm）：公称直径（DN）管道外径Ф（小外径）管道外径Ф（大外径）15 18 22 20 25 27 25 32 34 32 38 42 40 45 48 50 57 60 65 73 76 80 89 89 100 108 114125 133 140 150 159 168 200 219 219 250 273 273 300 324 325 350 360 377 400 406 426 450 457 480 500 508 530 600 610 630 700 720800 820900 9201000 10201200 12201400 14201600 16201800 18202000 2020。

工程管径对照表(常用)

工程管径对照表(常用)

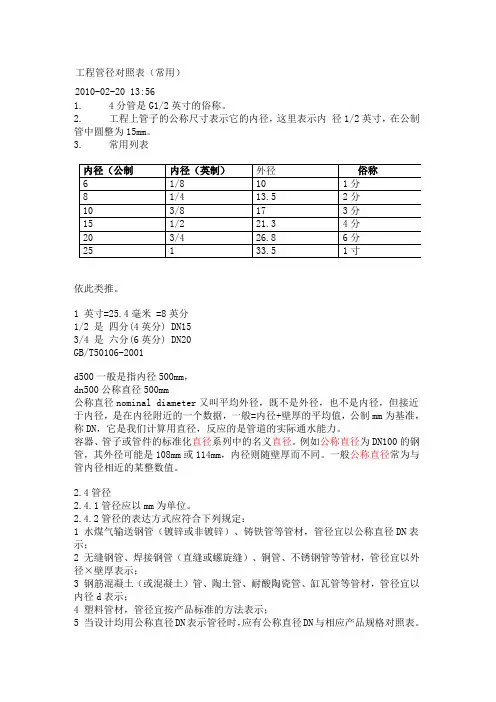

工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2.2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3.3. 常用列表依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
