单相变压器实验报告

《电机与拖动》变压器---单相变压器实验一、实验目的1．通过空载和短路实验测定变压器的变比和参数。

2．通过负载实验测取变压器的运行特性。

二、预习要点1．变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？2．在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？3．如何用实验方法测定变压器的铁耗及铜耗？三、实验项目1．空载实验测取空载特性U O=f(I O)，P O=f(U O)。

2．短路实验测取短路特性U K=f(I K)，P K=f(I)。

3．负载实验保持U1=U1N，cos =1的条件下，测取U2=f(I2)。

2四、实验设备及仪器1．交流电压表、电流表、功率、功率因数表（NMCL-001）2．三相可调电阻器900Ω（NMEL-03）3．旋转指示灯及开关板（NMEL-05B）4．单相变压器Array五、实验方法1．空载实验实验线路如图2-1。

图2-1 空载实验接线图实验时，变压器低压线圈2U1、2U2接电源，高压线圈1U1、1U2开路。

A、V1、V2分别为交流电流表、交流电压表。

其中用一只电压表，交替观察变压器的原、副边电压读数。

W为功率表，需注意电压线圈和电流线圈的同名端，避免接错线。

a．未上主电源前，将调压器旋钮逆时针方向旋转到底。

并合理选择各仪表量程。

变压器T U1N/U2N=220V/110V，I1N/I2N=0.4A/0.8A。

b．合上交流电源总开关，即按下绿色“闭合”开关，顺时针调节调压器旋钮，使变压器空载电压U0=1.2U N。

c．然后，逐次降低电源电压，在1.2~0.5U N的范围内；测取变压器的U0、I0、P0，共取6~7组数据，记录于表2-1中。

其中U=U N的点必须测，并在该点附近测的点应密些。

为了计算变压器的变化，在U N以下测取原方电压的同时测取副方电压，填入表2-1中。

e．测量数据以后，断开三相电源，以便为下次实验作好准备。

表2-12．短路实验实验线路如图2-2。

实验四单相变压器的空载、短路和负载特性一、实验目的1、通过空载和短路实验，测定变压器的变比和参数2、通过负载实验，测取变压器的工作特性二、实验项目1、测变比K2、空载实验测取空载特性： I0=f（U0），P=f(U),cosφ=f（U）。

3、短路实验测取短路特性：Pk 、Uk、cosφk=f（Ik）。

4、负载实验（1）纯电阻负载外特性（2）电感负载外特性三、实验设备与仪器单相变压器、调压器、电气仪表、双刀开关、电阻器、电抗器。

四、实验说明（一）测变比k1、实验接线如图1-1所示。

电源开关K1、、调压器T1接至变压器T低压绕组。

变压器T高压绕组开路。

2、闭合电源开关K1。

调节变压器T低压绕组外施电压，使U︾05 UN。

3、对应于不同的外施电压U1，测量T低压绕组侧电压Uax及高压绕组外施电压UAX.。

共取数据3组，记录于表1-1中。

图中 T1——三相调压器 T——三相变压器图1-1 测变比接线图表1-1 测定单相变压器变比（二）空载实验1、实验接线图，如图1-22、实验步骤闭合开关K 1，调节调压器T 1，使变压器T 低压侧外施电压至1.2U N 。

逐次降低外施电压，每次测量空载电压U 0、空载电流I 0、空载损耗P 0，共取数据6组（包括U 0=U N 点，在该点附近测点应较密），记录于表1-2中。

图1-2 空载实验接线图（三）短路实验1、实验接线图，如图1-3图1-3短路实验接线图2实验步骤①闭合开关K ，接通电源。

逐渐增大外施电压，使短路电流升至1.1I N 。

②在（1.1~0.5）I N 范围内，测量短路功率P K ，短路电流I K ，短路电压U K 。

③共取数据5组（包括I K =I N ），记录于表1-3中。

（四）负载实验1、实验接线图，如图1-42、实验步骤（1）纯电阻负载实验（cos φ2=1）①变压器T 二次侧经开关K 2接可变电阻器R L （灯箱或变阻器）。

将负载电阻调至最大值。

完整版)大工《电机与拖动实验》实验报告实验报告实验名称：单相变压器实验实验目的：1.通过空载和短路实验测定变压器的变比和参数。

2.通过负载实验测取变压器的运行特性。

实验项目：1.空载实验测取空载特性Uo=F(uo)，P=F(uo)2.短路实验测取短路特性Yk=F(Ik)，PK=F(I)3.负载实验保持U1=U2，cosφ2=1的条件下，测取U2=F(I2)实验设备表：名称。

型号和规格。

用途及使用注意事项电机教学实验台。

NMEL-II。

为实验室提供电源，使用前需调节输出电压和固定电机压为三相组式变压器。

用于实验，操作时需快，以免线路过热功率表、功率因数表。

NMEL-03，NMEL-20.改变输出电流大小时需注意量程运用，测量功率及功率因数不得超过量程，线素不能接错交流电压表、电流表。

NMEL-05.测量交流电压和交流电流值时需适当选择量程且注意正反接线旋转指示灯及开关板。

MEL-001C。

通断电路时需连完后闭合，拆电路前需断开空载实验：1.填写空载实验数据表格表1-1序号。

实验数据。

计算数据U(V)。

I(A)。

P(W)。

U1/U2.cosφ21.224.4 119.7 0.133.1.00.1.942.212.7 113.0 0.089.0.95.1.623.206.3 109.9 0.007.0.92.1.484.196.9 105.2 0.066.0.88.1.315.185.8 99.07 0.057.0.83.1.146.161.3 86.08 0.043.0.72.0.847.139.6 74.79 0.035.0.62.0.632.根据上面所得数据计算得到铁损耗PFe、励磁电阻Rm、励磁电抗Xm、电压比k表1-2序号。

实验数据。

计算数据U(V)。

I(A)。

P(W)。

PFe(W)。

Rm(Ω)。

Xm(Ω)。

U1/U2.k1.224.4 119.7 0.133.6.29.183.8.55.4.1.00.0.532.212.8 113.1 0.089.4.52.195.6.52.5.0.95.0.5313.206.3 109.9 0.007.0.36.566.9.15.5.0.92.0.534.196.9 105.2 0.066.3.31.219.6.42.1.0.88.0.535.185.8 99.07 0.057.2.62.262.7.33.8.0.83.0.536.161.3 86.08 0.043.1.52.449.9.18.2.0.72.0.537.139.6 74.79 0.035.1.17.583.6.13.2.0.62.0.53改写后的实验报告：实验名称：单相变压器实验实验目的：1.通过空载和短路实验测定变压器的变比和参数。

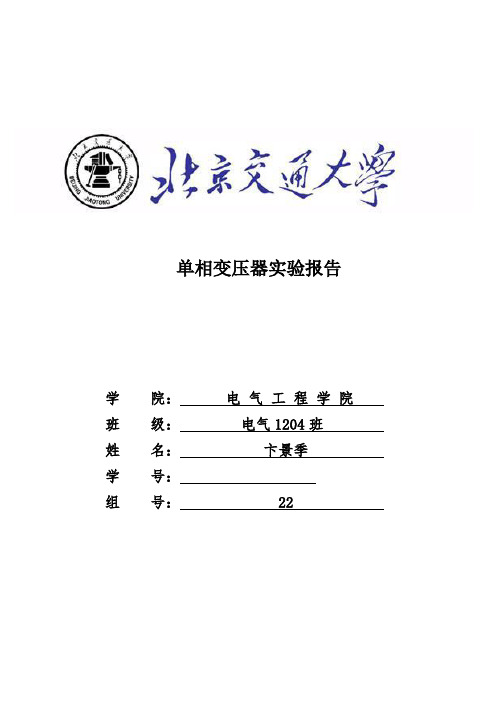

单相变压器实验报告
学院：电气工程学院
班级：电气1204班
姓名：卞景季
学号：
组号： 22
一、实验目的
通过空载和短路实验测定变压器的变比和参数。

通过负载实验测取变压器的运行特性。

二、实验预习
1、变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？ 答：空载试验的电压一般加在低压侧，因为低压侧电压低，电流大，方便测量。

短路
试验就是负载实验，高压加额定电流，低压短路，得到试验数据。

2、在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？
答：在量程范围内，按实验要求电流表串联、电压表并联、功率表串联（同相端短接）。

3、如何用实验方法测定变压器的铁耗及铜耗。

答：空载实验所测得的功率为铁耗，短路实验所测得的功率为铜耗。

三、实验项目
1、空载实验
测取空载特性U 0=f(I 0)，P 0=f(U 0) , cos φ0=f(U 0)。

2、短路实验
测取短路特性U K =f(I K )，P K =f(I K ), cos φK =f(I K )。

四、实验方法
1、实验设备
2、屏上排列顺序
D33、DJ11、D32
X。

四川大学电机及拖动基础实验----单相变压器空载和短路实验一、实验目的1．了解和熟悉单相变压器的实验方法。

2．通过单相变压器的空载和短路实验，测定变压器的变化和参数。

3．通过负载实验测取单相变压器运行特性。

二、预习要点1. 了解变压器空载、短路实验时的接线和实验方法；2. 了解瓦特表、调压器的使用原理3. 在空载和短路实验中，仪表应如何连接，才能使得测量误差最小？4. 变压器空载及短路实验时应该注意哪些问题？电源该如何接？三、实验内容1．测变比2．单相变压器空载实验3．单相变压器短路实验四、实验说明与操作步骤1. 测变比：(1)实验电路图如图1所示。

图1 单相变压器变比实验(2)电源经调压器接至变压器低至线圈，高压线圈开路，调压器调零，合上开关，测量并填入表一。

表一（V）(V)2. 单相变压器空载实验：(1)实验电路图如图2所示。

低压边接电源，高压边开路。

图2变压器空载实验接线图(2)在三相调压交流电源断电的条件下，按图1接线。

选好所有电表量程。

合上交流电源总开关，按下“开”按钮，接通三相交流电源。

调节三相调压器旋钮，读取被试变压器高压侧空载电压电流及损耗，根据表二，记录电流及损耗。

表二（V）(mA)(W)3. 单相变压器短路实验：（1）实验电路图如图3所示。

高压边接电源，低压边用较粗导线短接。

图3变压器短路实验接线图（2）在调压器位于零位时合上电源开关，调节调压器，使短路电流从1.5升到3.0，按表三，记录电压和功率。

(A)(V)(W)五、数据处理1.计算变压器的变比：=1.7362.计算变压器空载参数：（1）根据表二的数据，绘出空载特性曲线,,。

（2）计算励磁参数：变压器空载时，从电源吸取的功率为变压器的铁耗及空载铜耗，由于空载铜耗很小，可以忽略不计，故=，于是励磁参数为：= =1245==999==7433.计算变压器短路参数（1）根据表3数据，绘制短路特性曲线。

（2）计算短路参数：从短路特性曲线上查得短路电流等于额定电流时的短路电压和短路损耗，计算短路参数：=0.911=0.529=0.742短路实验是在高压侧进行的，测得的参数是高压侧的数字，需要折算到低压侧应除以。

实验三 单相变压器空载、短路实验一．实验目的1．掌握用实验的方法测定单相变压器。

2．学习做单相变压器空载、短路实验。

二．实验仪器及设备1．单相变压器：（旧）U e1/ U e2 =220V/55V ，I e1/I e2=0.345A/1.38A ；（新）U e1/ U e2 =127V/31.8V ，I e1/I e2=0.4A/1.6A 。

2．交流电流表： 0.5A 。

3．交流电压表： 75V 。

4．单相功率表：75V 、0.5A 、cosφ=0.5 ； 三．实验内容及操作步骤1．单相变压器短路实验 （1）实验电路如图1-3所示。

按图1-3接线，单相变压器的高压边接调压器输出U 、N 端子，低压边短路。

调压器调在零位，正确选择各电表的档位，经教师检查无误后，闭合电源。

（2）监视电流表，缓慢增加电压，使电流为单相变压器高压边的额定电流0.4A (0.345A)。

读取 电流I 电流表A ）、电压U （电压表V ）、功率P （功率表W ），并记录在电机与拖动实验报告册上。

（3）将电压调到零，关闭电源，记录室温θ。

2．单相变压器空载实验ax图1-3 单相变压器短路实验电路实验电路如图1-4所示。

（1）按图1-4接线，单相变压器的低压边接调压器输出U 、N 端子，高压边开路。

调压器调在零位，正确选择各电表的档位，经教师检查无误后，闭合电源。

（2）监视电压表，缓慢增加电压，使电压为单相变压器低压边的额定电压31.8V (55V)。

读取电流I （电流表A ）、电压U （电压表V ）、功率P （功率表W ），并记录在电机与拖动实验报告册上。

（3）逐渐减小电压U ，读取电流I （电流表A ）、电压U （电压表V ），至电压U=0V 为止。

共测5～6点。

读取的数据并记录在电机与拖动实验报告册上。

四、实验报告要求 1．根据空载实验数据：（1）画出空载特性U 0=f(I 0)的曲线。

（2）计算额定时的空载参数：励磁阻抗 Zm’= U 0 /I 0 励磁电阻Rm’= P 0 /（I 0）2 励磁电抗Xm’=((Zm)2-(Rm)2)1/2折算到单相变压器高压边：Zm=K 2 Zm’ Rm=K 2 Rm’ Xm=K 2 Xm’。

实验报告（理工类）开课学院及实验室:电气信息学院6A203 实验时间：2015年4月25日一、实验目的通过空载和短路实验测定变压器的变比和参数。

二、实验原理三、实验设备、仪器及材料四、实验步骤1、空载实验1）在三相调压交流电源断电的条件下，按图2-4-1接线。

被测变压器选用三相组式变压器DJ1O中的一只作为单相变压器，其额定容量P N=48.4W,U IN∕U2N=121∕31.8V,I√I2N=0.4/1.6A0变压器的低压线圈a、X接电源，高压线圈A、X开路。

2）选好所有电表量程。

将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。

3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。

调节三相调压器旋钮，使变压器空载电压U O=1.2U N,然后逐次降低电源电压，在1.2〜0.2UN的范围内，测取变压器的U。

、I。

、P0o 4）测取数据时，U=U N点必须测，并在该点附近测的点较密，共测取数据7-8组。

记录于表2-4-1中。

5）为了计算变压器的变比，在UN以下测取原方电压的同时测出副方电压数据也记录于表2-4-1中。

测取短路特性Uκ=f（Iκ）,Pκ=f（Iκ）,cosΦκ=f（Iκ）o2、短路实验D按下控制屏上的“关”按钮，切断三相调压交流电源，按图2-4-2接线（以后每次改接线路，都要关断电源）。

将变压器的高压线圈接电源，低压线圈直接短路。

2）选好所有电表量程，将交流调压器旋钮调到输出电压为零的位置。

3）接通交流电源，逐次缓慢增加输入电压，直到短路电流等于1.II N为止，在（0.2〜1.1）IN范围内测取变压器的U K、I K、P KO4）测取数据时，IK=IN点必须测，共测取数据6-7组记录于表2-4-2中。

五、实验过程记录（数据、图表、计算等）六、实验结果分析及问题讨论。

单相变压器空载、短路实验一、实验目的1、学习测定变压器的相对极性、变比。

2、通过空载实验和短路实验计算变压器的主要参数。

3、测定变压器外特性。

4、测定变压器效率特性。

二、实验内容1、测定变压器原副边绕组相对极性。

2、测变压器的变比K。

3、作变压器空载实验，求出空载磁化曲线I0＝f（U0）。

4、作变压器短路实验，测短路比。

5、作变压器外特性实验，画出外特性曲线。

6、作变压器效率特性实验，画出变压器效率特性。

三、实验设备MCL－Ⅱ型实验台主控制屏四、实验步骤1、瓦特表的使用瓦特表位于主控制屏的左侧，拥有两组接线柱：一组电流线圈和一组电压线圈。

使用时，将电流、电压线圈的标有*号端用导线短接起来，电流线圈串入回路，电压线圈并入回路。

2、空载实验实验线路如图一所示，所有交流仪表均位于主控制屏左侧，被试变压器选用MCL－Ⅱ型实验台主控制屏右下角的单相变压器，其额定容量P N＝77W，U1N／U2N＝220／55Ⅴ，I1N ／I2N＝0.35／1.4A。

变压器的低压线圈2Ul、2U2接电源，高压线圈开路。

选好所有电表量程，调压旋钮调到输出电压为零的位置，合上交流电源并调节调压旋钮，使变压器空载电压U o=1.2U N，然后，逐次降低电源电压，在1.2～0.5U N的范围内，测取变压器的U o、I o、P o，共取5－6组数据，记录于表一中。

其中U＝U N的点必须测，并在该点附近测的点应密些。

为了计算变压器的变比，在U N以下测取原边电压的同时测出副边电压，取三组数据记录于表一中。

图一单相变压器空载实验表一3、 实验线路如图二所示，变压器的高压线圈接电源，低压线圈直接短路。

选好所有电表量程，接通电源前，先将交流调压旋钮调到输出电压为零的位置。

接通交流电源，逐次增加输入电压，直到短路电流等于1.lI N 为止，在0.5～1.lI N 范围内测取变压器的U K 、I K 、P K ，共取4－5组数据记录于表二中，其中I ＝I N 的点必测。

实验一单相变压器的特性实验一、实验目的通过变压器的空载实验和短路实验，确定变压器的参数、运行特性和技术性能。

二、实验内容1．空载实验（1）测取空载特性I0、P0、cos 0=f(U0)（2）测定变比2．测取短路特性：U K=f(I K)，P K=f(I K)三、实验说明1．实验之前请仔细阅读附录中多功能表的使用说明。

2．实验所用单相变压器的额定数据为：S N=1KVA，U1N/U2N=380/127V。

1) 单相变压器空载实验（1）测空载特性图2-1为单相变压器空载实验原理图，高压侧线圈开路，低压侧线圈经调压器接电源。

本实验采用多功能表测量电路中的电压、电流和功率。

接线时，功率表A相电流测量线圈串接在主回路中，功率表U a接到三相调压器输出端a端上，多功能表U b、U c和U n短接后接到三相调压器输出端N端上，调压器的N端和电网的N端短接。

实验步骤：①请参照图1-1正确接线②检查三相调压器在输出电压为零的位置，然后合上实验台上调压器开关，逐渐升高调压器的输出电压，使U0（低压侧空载电压）由0.7U2N（0.7*127V=90V）逐步调节到1.1U2N (1.1*127V=150V)，中间分数次（至少7次）测量出空载电压U0，空载电流I0及空载损耗P0，测量数据记入表1-1。

* 在额定电压测量出一组空载数据。

* U0，I0，P0 可以从三相多功能表直接读取。

* 注意实验时空载电压只能单方向调节。

③实验完毕后，调压器归零，断开调压器开关。

（2）测定变比变压器高压侧绕组开路，低压侧绕组接至电源，经调压器调到额定电压U2N，用万用表测出高压侧、低压侧的端电压，从而可确定变比K。

接线图可直接用变压器空载实验接线图。

2) 单相变压器短路实验实验接线原理如图1-2所示，低压线圈短路，高压线圈经调压器接至电源。

实验步骤：①请参照实验接线图1-2正确接线②检查三相调压器在输出电压为零的位置，然后合上实验台上调压器开关，缓慢调高电压，使短路电流由1.2I1N（ 1.2*2.63A=3.15A）升高到0.5I1N（0.5*2.63A=1.31A），中间分数次（至少5次）测量短路电压U K，短路电流I K及短路损耗P K，测量数据记入表1-2中。

单相交流调压电路实验报告单相交流调压电路实验报告引言：在现代电力系统中，交流电压的调整和稳定对于各种电气设备的正常运行至关重要。

为了实现对交流电压的调节，单相交流调压电路应运而生。

本文将介绍一次单相交流调压电路的实验过程和结果。

实验目的：本次实验的目的是通过搭建单相交流调压电路，掌握调压电路的工作原理和调压效果，并通过实验数据分析，对调压电路的性能进行评估。

实验装置：1. 交流电源：提供实验所需的交流电源，频率为50Hz，电压为220V。

2. 变压器：将输入的220V交流电压转换为所需的输出电压。

3. 整流电路：将交流电压转换为直流电压。

4. 滤波电路：对整流后的直流电压进行滤波处理，使其更加稳定。

5. 调压电路：通过调节电路中的元件，实现对输出电压的调节。

实验步骤：1. 按照实验装置的接线图，将交流电源、变压器、整流电路、滤波电路和调压电路依次连接。

2. 打开交流电源，调节变压器的输出电压，使其达到所需的实验电压。

3. 通过示波器观察输出电压的波形，并记录下波形的峰值、峰-峰值和有效值。

4. 调节调压电路中的元件，观察输出电压的变化，并记录下调节前后的输出电压值。

5. 重复步骤4，记录不同调节状态下的输出电压值，以评估调压电路的性能。

实验结果：通过实验，我们得到了以下结果：1. 输出电压的波形为直流电压，具有较小的纹波。

2. 调节电路中的元件可以实现对输出电压的连续调节，并且调节范围较大。

3. 调节电路的调压效果良好，输出电压的稳定性较高。

实验分析：根据实验结果，我们可以得出以下分析：1. 变压器的作用是将输入的220V交流电压转换为所需的输出电压。

通过调节变压器的输出电压，可以实现对输出电压的初步调节。

2. 整流电路的作用是将交流电压转换为直流电压。

通过整流电路的滤波处理，可以使输出电压的纹波较小。

3. 调压电路的作用是通过调节电路中的元件，实现对输出电压的进一步调节。

通过实验数据的记录和分析，我们可以评估调压电路的性能，并对其进行优化和改进。
