图像编码方法

图像编码与压缩的关系解析引言：随着科技的不断发展，图像在日常生活中的应用越来越普遍。

然而，高清图片通常占用较大的存储空间，不利于传输和存储。

为了解决这个问题，图像编码与压缩技术应运而生。

本文将从理论、算法和应用三个方面，探讨图像编码与压缩之间的关系。

一、图像编码的原理与方法1. 图像编码的基本原理图像编码是将图像通过某种数学模型进行数值表示，从而实现对图片信息的压缩。

这一过程主要包括采样、量化和编码三个步骤。

采样将连续的图像转换为离散的信号，量化将连续的信号转换为离散的数值，而编码则是利用特定的编码方式将数值进行压缩存储。

2. 图像编码的方法常用的图像编码方法包括无损编码和有损编码。

无损编码保持图像质量不变，包括RLE（Run Length Encoding）、Huffman编码和LZW （Lempel-Ziv-Welch）编码等。

而有损编码则通过牺牲一定的细节和精度来实现更高的压缩率，代表性的有损编码方式有JPEG、以及WebP 等。

二、图像压缩的原理与方法1. 图像压缩的基本原理图像压缩是对图像数据进行有损或无损的压缩，以减小图像数据的体积。

图像压缩技术主要包括空域压缩和变换域压缩两种方法。

空域压缩利用空间冗余性进行数据压缩，该方法通常使用预测编码或差分编码等技术。

变换域压缩则通过将图像转换到频域进行压缩，常用的方式有离散余弦变换（DCT）。

2. 图像压缩的方法图像压缩方法可以分为无损压缩和有损压缩两类。

无损压缩通过减小冗余和利用编码等技术实现图像数据的压缩，以保持图像质量不变。

有损压缩则根据人眼对图像细节的敏感度，通过舍弃部分细节信息来实现更高的压缩率。

常见的图像压缩算法有LZ77、LZ78、DEFLATE 以及JPEG、HEVC等。

三、图像编码与压缩的关系1. 编码与压缩的异同编码和压缩都是对图像数据进行处理以实现压缩效果，但两者有不同的侧重点。

编码主要集中在信号表示的优化，通过数值表达来压缩图像数据及降低存储和传输成本；而压缩则更注重图像数据的压缩率，旨在减小数据量的同时保持较高的图像质量。

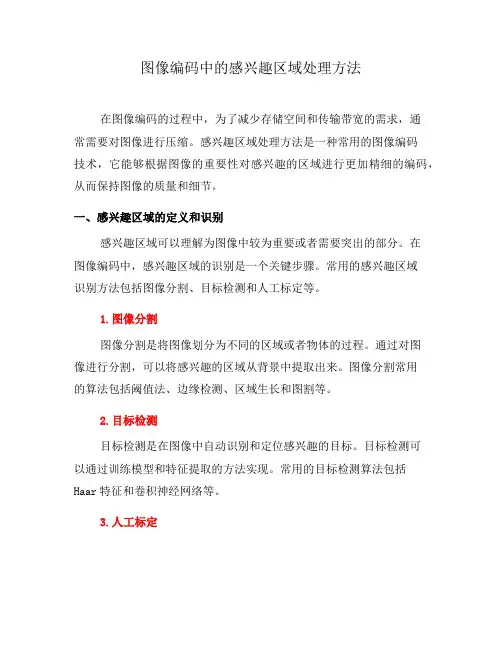

图像编码中的感兴趣区域处理方法在图像编码的过程中，为了减少存储空间和传输带宽的需求，通常需要对图像进行压缩。

感兴趣区域处理方法是一种常用的图像编码技术，它能够根据图像的重要性对感兴趣的区域进行更加精细的编码，从而保持图像的质量和细节。

一、感兴趣区域的定义和识别感兴趣区域可以理解为图像中较为重要或者需要突出的部分。

在图像编码中，感兴趣区域的识别是一个关键步骤。

常用的感兴趣区域识别方法包括图像分割、目标检测和人工标定等。

1.图像分割图像分割是将图像划分为不同的区域或者物体的过程。

通过对图像进行分割，可以将感兴趣的区域从背景中提取出来。

图像分割常用的算法包括阈值法、边缘检测、区域生长和图割等。

2.目标检测目标检测是在图像中自动识别和定位感兴趣的目标。

目标检测可以通过训练模型和特征提取的方法实现。

常用的目标检测算法包括Haar特征和卷积神经网络等。

3.人工标定人工标定是指通过人工的方式对图像中感兴趣的区域进行标记。

虽然这种方法耗时耗力，但是能够准确地确定感兴趣的区域。

人工标定常用的工具包括标注软件和专用设备等。

二、感兴趣区域的编码方法感兴趣区域编码是将感兴趣区域和非感兴趣区域进行区分和编码的过程。

合理的编码方法可以减少编码的冗余和失真，提高图像的质量。

1.基于块的编码基于块的编码是将感兴趣区域分块，并对每个块进行独立的编码。

在感兴趣区域内，采用更加精细的编码参数和方式，以保留更多的细节信息。

而在非感兴趣区域内，采用更加粗糙的编码参数和方式，以减少冗余和编码量。

2.基于特征的编码基于特征的编码是根据感兴趣区域的特征进行编码。

常用的特征包括颜色、纹理、形状等。

通过提取和编码感兴趣区域的特征，可以更加高效地压缩图像，并在解码过程中进行重建和还原。

三、感兴趣区域处理方法的应用感兴趣区域处理方法在许多领域都有广泛的应用。

下面以数字医学图像和虚拟现实为例，介绍其在实际中的应用和效果。

1.数字医学图像数字医学图像是医生进行诊断和治疗的重要工具。

图像编码的基本原理图像编码是数字图像处理中的重要环节，它通过对图像进行压缩和编码，实现对图像信息的高效存储和传输。

图像编码的基本原理涉及到信号处理、信息论和编码理论等多个领域，下面将从图像编码的基本概念、常见的编码方法和编码原理等方面进行介绍。

首先，图像编码的基本概念是指将图像信号转换成数字形式的过程，目的是为了便于存储和传输。

图像编码的主要任务是通过对图像进行压缩，尽可能减少图像数据的存储空间和传输带宽。

在图像编码中，通常会涉及到采样、量化、编码和压缩等步骤。

采样是指将连续的图像信号转换成离散的数字信号，量化是指将连续的信号幅度转换成离散的量化级别，编码是指将量化后的信号用数字码表示，压缩是指通过各种手段减少数据量。

常见的图像编码方法包括无损编码和有损编码。

无损编码是指在图像编码和解码的过程中不引入信息损失，保持图像的原始质量。

常见的无损编码方法有无损预测编码、无损变换编码和无损熵编码等。

有损编码是指在编码和解码的过程中会引入一定程度的信息损失，但可以通过控制压缩比例来平衡图像质量和压缩效率。

常见的有损编码方法有JPEG编码、JPEG2000编码和WebP编码等。

图像编码的原理是基于信息论和信号处理的基本原理。

信息论是研究信息传输和存储的数学理论，它提供了衡量信息量和信息压缩效率的方法。

在图像编码中，信息论的基本原理被应用于图像压缩和编码的算法设计中，以实现对图像信息的高效存储和传输。

信号处理是研究信号的获取、处理和传输的学科，它提供了对图像信号进行采样、量化和编码的基本方法和技术。

在图像编码中，信号处理的基本原理被应用于图像数据的处理和压缩过程中，以实现对图像信号的高效编码和解码。

总之，图像编码是数字图像处理中的重要环节，它通过对图像进行压缩和编码，实现对图像信息的高效存储和传输。

图像编码的基本原理涉及到信号处理、信息论和编码理论等多个领域，通过对图像编码的基本概念、常见的编码方法和编码原理等方面的介绍，可以更好地理解图像编码的基本原理和实现方法。

图形编码知识点总结一、概念图形编码是一种用来表示和传输图像信息的技术。

它是数字图像处理技术的一部分，用来把图像信息转换成数字信号，以便能够存储和传输。

图形编码技术是基于数字信号处理的基础上，通过压缩技术和编码方式，将图像信息转化成数字信号并保存在计算机或其他数字媒体上。

二、图像编码的分类1、无损编码无损编码是指在保持图像质量不变的情况下，将图像数据进行压缩，并进行编码以便于传输和存储。

常见的无损编码算法有无损压缩算法、赫夫曼编码和算术编码等。

无损编码的优点是能够保持图像质量不变，但缺点是无损编码算法产生的文件体积大，传输和存储成本高。

2、有损编码有损编码是指在一定情况下，将图像数据进行压缩并编码，在达到一定压缩比的同时，牺牲一定图像质量的编码方式。

有损编码通过舍弃图像数据中的一些细节信息，将图像数据压缩至较小的存储空间。

有损编码的优点是可以取得较大的压缩比，降低存储和传输成本，但缺点是会对图像质量造成一定程度的影响。

三、图像编码的基本原理1、信号采样信号采样是图像编码的第一步，它是将连续的图像信号转化为离散的数据点。

通过对图像进行采样，可以获得图像在空间和时间上的离散表示。

2、量化量化是将采样得到的离散数据映射为有限数量的离散数值。

量化的目标是将连续的图像信号转化为离散的数字信号集合，以方便图像编码和传输。

3、编码编码是将量化后的离散数据进行数字化处理，通过一定的编码方式将图像数据压缩并进行编码以便传输和存储。

编码方式常见有熵编码、差分编码、矢量量化和小波变换等。

四、常见的图像编码技术1、JPEGJPEG是一种常见的有损图像压缩标准，它采用的是DCT变换和量化技术，能够取得较大的压缩比。

JPEG压缩技术在图像编码中应用广泛，被用于数字摄影、网络传输和数字视频等领域。

2、PNGPNG是一种无损图像压缩标准，它将图像数据进行无损压缩和编码，以便于图像的存储和传输。

PNG压缩技术在需要无损图像保真度的场合得到广泛应用。

图像编码的原理与流程详解第一节：引言图像编码是一种将图像数据转换为压缩格式的技术，旨在减少图像数据的存储空间和传输带宽。

图像编码通常使用各种算法和技术，以提高图像传输的效率和质量。

本文将详细介绍图像编码的原理与流程。

第二节：图像编码的原理图像编码的原理主要是利用图像的统计特性和人眼对图像的感知特征。

首先，图像编码会分析图像中的冗余信息，如空间冗余、像素冗余和统计冗余等。

其次，利用变换编码和预测编码等方法，将图像数据转换为更紧凑和高效的表示形式。

最后，根据图像的重要性和传输损耗等因素，采用不同的编码策略进行编码。

第三节：图像编码的流程图像编码的流程通常包括三个主要阶段：预处理、编码和解码。

预处理预处理阶段包括图像获取、采样、量化和归一化等步骤。

首先，图像通过摄像设备或扫描仪等设备获取，然后对图像进行采样，将连续的图像转换为离散的图像。

接下来，通过量化操作将采样到的图像数据映射为一组有限的离散值，以减少数据量。

最后，对图像进行归一化操作，将图像数据映射到一定的数值范围内，以便后续编码处理。

编码编码阶段是将预处理后的图像数据转换为编码数据的过程。

常用的编码方法包括无损编码和有损编码两种。

无损编码无损编码主要用于要求图像传输和存储过程中不出现任何失真的场景。

常见的无损编码方法有霍夫曼编码、算术编码和LZW编码等。

这些编码方法通过构建特定的编码表，将原始的图像数据映射为更高效的二进制码流。

有损编码有损编码主要用于图像传输和存储场景中可以接受一定程度失真的情况。

常见的有损编码方法有JPEG、MPEG和等。

这些编码方法通过利用图像的统计特性和人眼对图像的感知特征，采用预测编码、变换编码和量化编码等技术，将图像数据转换为压缩的码流。

解码解码阶段是将编码后的数据反过来转换为原始图像数据的过程。

解码过程与编码过程相反，主要包括解码、逆量化和逆变换等步骤。

解码器根据编码时生成的编码表，将编码后的数据解码为离散的图像数据。

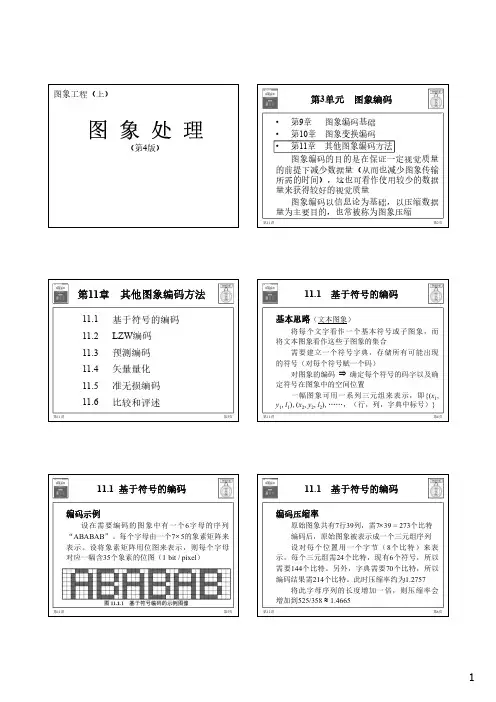

1图象工程（上）（第4版）

第2页第11讲

第3单元图象编码•第9章图象编码基础•第10章图象变换编码•第11章其他图象编码方法图象编码的目的是在保证一定视觉质量的前提下减少数据量（从而也减少图象传输所需的时间），这也可看作使用较少的数据量来获得较好的视觉质量

图象编码以信息论为基础，以压缩数据量为主要目的，也常被称为图象压缩

第3页第11讲第11章其他图象编码方法11.1基于符号的编码11.2LZW编码11.3预测编码11.4矢量量化11.5准无损编码11.6比较和评述第4页第11讲11.1基于符号的编码基本思路（文本图象）

将每个文字看作一个基本符号或子图象，而将文本图象看作这些子图象的集合需要建立一个符号字典，存储所有可能出现的符号（对每个符号赋一个码）对图象的编码确定每个符号的码字以及确定符号在图象中的空间位置一幅图象可用一系列三元组来表示，即{(x1,

y1,l1),(x2,y2,l2),……，（行，列，字典中标号）}

第5页第11讲11.1基于符号的编码编码示例设在需要编码的图象中有一个6字母的序列“ABABAB”。每个字母由一个75的象素矩阵来表示。设将象素矩阵用位图来表示，则每个字母对应一幅含35个象素的位图（1bit/pixel）第6页第11讲11.1 基于符号的编码

编码压缩率原始图象共有7行39列，需739=273个比特编码后，原始图象被表示成一个三元组序列设对每个位置用一个字节（8个比特）来表示，每个三元组需24个比特，现有6个符号，所以需要144个比特。另外，字典需要70个比特，所以编码结果需214个比特。此时压缩率约为1.2757将此字母序列的长度增加一倍，则压缩率会增加到525/3581.46652

第7页第11讲11.2LZW编码一种信息保存型的编码方式，能消除或减少图象中的象素间冗余LZW编码对信源所输出的不同长度的符号序列分配固定长度的码字，且不需要有关符号出现概率的知识（自适应，与哈夫曼码等不同）在编码的开始阶段要构造一个对信源符号进行编码的（原始）码本（字典）在编码器顺序地扫描排成串象素的灰度时，算法要确定字典中还没有出现过的灰度值序列的位置，并建立（增加）一个新的码字第8页第11讲11.2LZW编码LZW编码示例

图像编码是将原始图像数据转换为更紧凑的表示形式，用于存储或传输的过程。

动态编码技术是图像编码中一种重要的技术方法，它通过对图像数据进行分析和处理，以提高图像压缩效果和图像质量。

本文将介绍图像编码中的动态编码技术，包括熵编码、预测编码和变换编码。

一、熵编码熵编码是一种基于概率模型的编码方法，它根据图像的统计特性来对图像数据进行编码。

熵编码的目标是使用较短的编码表示来表示数据中出现频率较高的符号，而使用较长的编码表示来表示数据中出现频率较低的符号。

在图像编码中，熵编码主要用于对图像中的灰度值或颜色分量值进行编码。

最常用的熵编码方法是霍夫曼编码和算术编码。

霍夫曼编码通过构建霍夫曼树来实现编码。

它首先对图像数据进行统计，得到每个符号的概率分布，并根据概率构建霍夫曼树。

然后，根据霍夫曼树确定每个符号的编码表示，使得高频符号具有较短的编码，低频符号具有较长的编码。

最后，根据编码表对图像数据进行编码。

算术编码是一种基于概率的编码方法，它通过逐步逼近符号的概率来实现编码。

算术编码将整个图像作为一个整体进行编码，而不是像霍夫曼编码那样对每个符号进行编码。

它根据图像数据的连续性和统计特性来确定每个符号的编码表示，使得高频符号具有较短的编码，低频符号具有较长的编码。

二、预测编码预测编码是一种基于图像数据的空间相关性进行编码的方法。

它利用图像中相邻像素之间的相关性来实现编码。

预测编码通过预测当前像素的值，然后用真实值与预测值之间的差值表示编码结果。

在图像编码中，最常用的预测编码方法是差分编码和运动补偿编码。

差分编码是一种基于图像像素差值的编码方法，它利用相邻像素之间的差值来表示编码结果。

差分编码首先对图像进行预测，然后用预测值与真实值之间的差值进行编码。

差分编码适用于图像中像素值变化较小的情况，可以有效地减小编码结果的位数。

运动补偿编码是一种基于图像的运动信息进行编码的方法，它利用两幅连续图像之间的运动信息来表示编码结果。

图像变换编码是图像数据压缩的三大基本方法之一。

其方法是先对图像进行正交变换，然后对变换域系数进行量化，编码。

在此过程中，数据压缩的能力不是靠变换本身实现的，而是靠后来的系数量化和编码来实现的。

而神经网络变换编码则不局限于正交变换，它可以推广到非正交，非线性，降维或分维变换，能够使图像在变换的过程中直接进行压缩。

下面就介绍两种神经网络图像变换编码方法。

Hopfield 神经网络图像变换编码在正交变换编码中，原是图像X 和变换图像Y 可以表示为Y UXV =其中U 和V 为酉变换矩阵。

对于余弦变换和Hadamard 变换等，则有T U V =。

所以有1100()L L T T T T kl k l k l X U YV U YU yu u --=====∑∑其中011[]T T T T L U u u u -=⋅⋅⋅定义误差函数为112200()()ki lj L L T k l ij u u i j E X Y u u x Y --===-=-∑∑通过网络训练调整权值，对于给定的输入使输出满足要求。

神经网络Gabor 变换的图像编码方法在有些图像编码应用中，人工神经网络只用于参数计算或模式分类，并不是真正参与数据压缩，实际上是间接的实现图像数据压缩，用神经网络实现Gabor 变换的图像编码就是这类。

设二维Gabor 函数集为(,)i G x y ，图像用(,)I x y 表示，以Gabor 函数作为基函数的图像Gabor 变换可写为1(,)(,)ni i i I x y a G x y ==∑，其中i a 是Gabor 变换的展开系数。

用于求解任意图像变换最优系数的神经网络结构如图二所示。

在图二中，第一层为固定权值层，通过基本函数集{}i G 的连接，该层的神经元的输出端可得到信号,(,)(,)ix yI x y G x y ∑。

图二神经网络求解图像Gabor 变换中的最佳系数中间层为可变权值层，该层的权值的调整通过前馈与反馈信号差值控制调整来完成的，这些 权值构成了图像变换表示的系数。
