第六章几种纤维增强树脂复合表面与界面案例

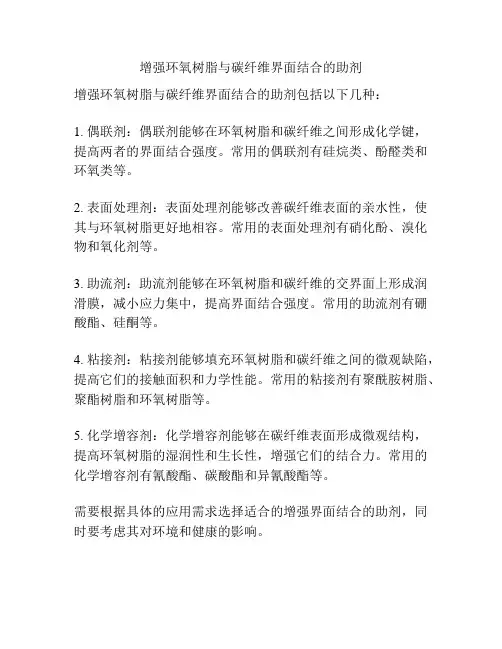

增强环氧树脂与碳纤维界面结合的助剂
增强环氧树脂与碳纤维界面结合的助剂包括以下几种：
1. 偶联剂：偶联剂能够在环氧树脂和碳纤维之间形成化学键，提高两者的界面结合强度。

常用的偶联剂有硅烷类、酚醛类和环氧类等。

2. 表面处理剂：表面处理剂能够改善碳纤维表面的亲水性，使其与环氧树脂更好地相容。

常用的表面处理剂有硝化酚、溴化物和氧化剂等。

3. 助流剂：助流剂能够在环氧树脂和碳纤维的交界面上形成润滑膜，减小应力集中，提高界面结合强度。

常用的助流剂有硼酸酯、硅酮等。

4. 粘接剂：粘接剂能够填充环氧树脂和碳纤维之间的微观缺陷，提高它们的接触面积和力学性能。

常用的粘接剂有聚酰胺树脂、聚酯树脂和环氧树脂等。

5. 化学增容剂：化学增容剂能够在碳纤维表面形成微观结构，提高环氧树脂的湿润性和生长性，增强它们的结合力。

常用的化学增容剂有氰酸酯、碳酸酯和异氰酸酯等。

需要根据具体的应用需求选择适合的增强界面结合的助剂，同时要考虑其对环境和健康的影响。

《复合材料》课程笔记第一章：复合材料概述1.1 材料发展概述复合材料的发展历史可以追溯到古代，人们使用天然纤维（如草、木）与土壤、石灰等天然材料混合制作简单的复合材料，例如草绳、土木结构等。

然而，现代复合材料的真正发展始于20世纪40年代，当时因航空工业的需求，发展了玻璃纤维增强塑料（俗称玻璃钢）。

此后，复合材料技术经历了多个发展阶段，包括碳纤维、石墨纤维和硼纤维等高强度和高模量纤维的研制和应用。

70年代，芳纶纤维和碳化硅纤维的出现进一步推动了复合材料的发展。

这些高强度、高模量纤维能够与合成树脂、碳、石墨、陶瓷、橡胶等非金属基体或铝、镁、钛等金属基体复合，形成了各种具有特色的复合材料。

1.2 复合材料基本概念、特点复合材料是由两种或两种以上不同物质以不同方式组合而成的材料，它可以发挥各种材料的优点，克服单一材料的缺陷，扩大材料的应用范围。

复合材料具有以下特点：- 重量轻：复合材料通常具有较低的密度，比传统材料轻，有利于减轻结构重量。

例如，碳纤维复合材料的密度仅为钢材的1/5左右。

- 强度高：复合材料可以承受较大的力和压力，具有较高的强度和刚度。

例如，碳纤维复合材料的拉伸强度可达到3500MPa以上。

- 加工成型方便：复合材料可以通过各种成型工艺进行加工，如缠绕、喷射、模压等。

这些工艺能够适应不同的产品形状和尺寸要求。

- 弹性优良：复合材料具有良好的弹性和抗冲击性能，能够吸收能量并减少损伤。

例如，橡胶基复合材料在受到冲击时能够吸收大量能量。

- 耐化学腐蚀和耐候性好：复合材料对酸碱、盐雾、紫外线等环境因素具有较好的抵抗能力，适用于恶劣环境下的应用。

例如，聚酯基复合材料在户外长期暴露下仍能保持较好的性能。

1.3 复合材料应用由于复合材料的优异性能，它们在各个领域得到了广泛的应用。

主要应用领域包括：- 航空航天：飞机、卫星、火箭等结构部件。

复合材料的高强度和轻质特性使其成为航空航天领域的重要材料，能够提高飞行器的性能和燃油效率。

碳纤维如何增强复合材料的⼒学性能2019-08-20摘要：碳纤维增强热塑性树脂基复合材料的应⽤范围进⼀步扩⼤，不难看出，这种材料因其较好的综合性能远远超越了单⼀组合的材料模式。

本⽂试图对碳纤维增强热塑性树脂基复合材料的⼒学性能进⾏深⼊的研究。

本⽂使⽤了简单概述，也采⽤了重点分析的研究策略，梳理了对研究对象的概述和主要的性能特点。

关键词：碳纤维；复合材料；⼒学性能本⽂以碳纤维增强热塑性树脂基复合材料为研究对象，对相关的概念和内容进⾏了梳理和总结。

其中概括了碳纤维的性质性能，对复合材料的概念进⾏了阐述，最后对碳纤维增强热塑性树脂基复合材料的⼒学性能作了详尽的分析说明。

1.关于碳纤维增强热塑性树脂基复合材料的概述⑴复合材料的概念：⾯对传统、单⼀组分的材料已经难以满⾜现在应⽤需要的现实状况，开发研制新材料，是解决这个问题的根本途径。

运⽤对材料改性的⽅法，来改善材料的性能是可取的。

⽽材料改性的⽅法中，复合是最为常见的⼀种。

国际标准化组织对于复合材料的概念有明确的界定：复合材料是指由两种或两种以上不同化学性质和物理性质的物质组成的混合固体材料。

它的突出之处在于此复合材料的特定性能优于任⼀单独组分的性能。

⑵复合材料的分类简介：复合材料的有⼏种分类，这⾥不作⼀⼀介绍。

只介绍两种与本论⽂相关的类别划分。

如果以基体材料分类，复合材料有⾦属基复合材料；陶瓷基复合材料；碳基复合材料；⾼分⼦基复合材料。

本⽂讨论的是最后⼀种⾼分⼦基复合材料，它是以有机化合物包括热塑性树脂、热固性树脂、橡胶为基体制备的复合材料。

第⼆，如果按增强纤维的类别划分，就存在有机纤维复合材料、⽆机纤维复合材料、其他纤维复合材料。

其中本⽂讨论的对象属于⽆机纤维复合材料这⼀类别，因为碳纤维就是⽆机纤维复合材料的其中⼀种。

特别值得注意的是，当两种或两种以上的纤维同时增强⼀个基体，制备成的复合材料叫做混杂纤维复合材料。

实质上是两种或两种以上的单⼀纤维材料的互相复合，就成了复合材料的“复合材料”。

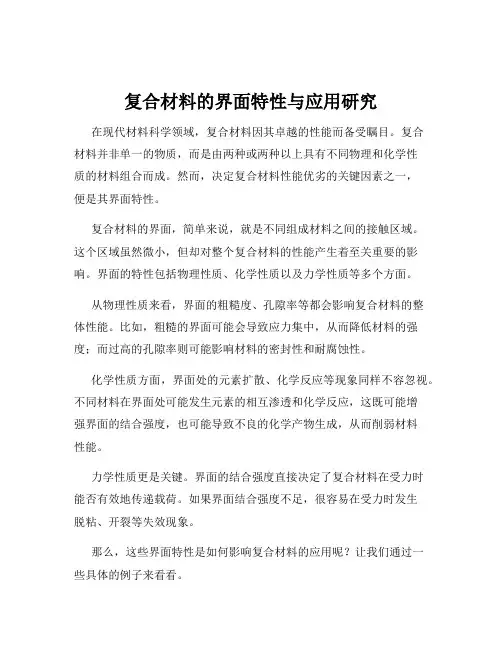

复合材料的界面特性与应用研究在现代材料科学领域，复合材料因其卓越的性能而备受瞩目。

复合材料并非单一的物质，而是由两种或两种以上具有不同物理和化学性质的材料组合而成。

然而，决定复合材料性能优劣的关键因素之一，便是其界面特性。

复合材料的界面，简单来说，就是不同组成材料之间的接触区域。

这个区域虽然微小，但却对整个复合材料的性能产生着至关重要的影响。

界面的特性包括物理性质、化学性质以及力学性质等多个方面。

从物理性质来看，界面的粗糙度、孔隙率等都会影响复合材料的整体性能。

比如，粗糙的界面可能会导致应力集中，从而降低材料的强度；而过高的孔隙率则可能影响材料的密封性和耐腐蚀性。

化学性质方面，界面处的元素扩散、化学反应等现象同样不容忽视。

不同材料在界面处可能发生元素的相互渗透和化学反应，这既可能增强界面的结合强度，也可能导致不良的化学产物生成，从而削弱材料性能。

力学性质更是关键。

界面的结合强度直接决定了复合材料在受力时能否有效地传递载荷。

如果界面结合强度不足，很容易在受力时发生脱粘、开裂等失效现象。

那么，这些界面特性是如何影响复合材料的应用呢？让我们通过一些具体的例子来看看。

在航空航天领域，对材料的性能要求极高。

例如，碳纤维增强复合材料被广泛应用于飞机的结构部件。

碳纤维具有高强度、高模量的优点，而树脂基体则提供了良好的韧性和耐腐蚀性。

在这种复合材料中，良好的界面结合能够确保碳纤维有效地承担载荷，从而减轻飞机结构的重量，提高飞行效率和安全性。

在汽车工业中，复合材料也发挥着重要作用。

为了实现汽车的轻量化，以减少燃油消耗和尾气排放，玻璃纤维增强塑料等复合材料被用于制造车身部件。

这里，优化的界面特性可以提高材料的抗冲击性能和疲劳寿命，使汽车在复杂的行驶条件下保持良好的性能。

在能源领域，复合材料的应用也日益广泛。

例如，风力发电叶片通常采用复合材料制造。

由于叶片在运行过程中要承受巨大的风力和复杂的环境条件，良好的界面特性能够保证叶片的强度和稳定性，延长其使用寿命，降低维护成本。

纤维增强聚合物复合材料性能与制造概述复合材料是将两种或两种以上不同品质的材料通过专门的成型工艺和制造方法复合而成的一种高性能新材料,按使用要求可分为结构复合材料和功能复合材料,到目前为止,主要的发展方向是结构复合材料,但现在也正在发展集结构和功能一体化的复合材料。

通常将组成复合材料的材料或原材料称之为组分材料(constituent materials),它们可以是金属、陶瓷或高聚物材料。

对结构复合材料而言,组分材料包括基体和增强体,基体是复合材料中的连续相,其作用是将增强体固结在一起并在增强体之间传递载荷;增强体是复合材料中承载的主体,包括纤维、颗粒、晶须或片状物等的增强体,其中纤维可分为连续纤维、长纤维和短切纤维,按纤维材料又可分为金属纤维、陶瓷纤维和聚合物纤维,而目前用得最多的和最重要的是碳纤维。

范围在6~8μm内,是近几十年发展起来的一种新型材料。

目前用在复合材料中的碳纤维主要有两大类:聚丙烯腈基碳纤维和沥青基碳纤维,分别用聚丙烯腈原丝(称之为前驱体)、沥青原丝通过专门而又复杂的碳化工艺制备而得。

通过碳化工艺,使纤维中的氢、氧等元素得以排出,成为一种接近纯碳的材料,含碳量一般都在90%以上,而本身质量却大为减轻;由于碳化过程中对纤维进行了沿轴向的预拉伸处理,使得分子沿轴向进行取向排列,因而碳纤维轴向拉伸强度大大提高,成为一种轻质、高强度、高模量、化学性能稳定的高性能纤维材料。

用碳纤维和高性能的树脂基体复合而成的先进树脂基复合材料是目前用得最多,也是最重要的一种结构复合材料。

此外,用天然纤维、玻璃纤维和玄武岩纤维作增强体的树脂基复合材料也在快速发展。

1、纤维增强聚合物基复合材料的特性1)比强度、比模量大碳纤维、硼纤维等有机纤维增强的聚合物基复合材料的比强度比钛合金高3-5倍,比模量比金属高4倍。

这种性能因增强的纤维排列不同会在一定的范围内浮动。

2)耐疲劳性能好金属材料的疲劳破坏常常是没有明显预兆的突发性破坏,而聚合物基复合才来哦中纤维与基体的界面能阻止材料的受力所致裂纹的扩展。

芳纶纤维复合材料界面增强的两级实现机制研究芳纶纤维界面性能一直是困扰复合材料领域的难点,目前界面增强的主要途径是通过芳纶纤维表面改性,其中物理改性法对纤维损伤较大,而化学改性法对界面改性的效果有限。

为此本文提出了芳纶纤维复合材料界面性能提高的两级增强新方法,以水性上浆剂对芳纶纤维表面改性,制备改性芳纶纤维F12-modified,实现一级界面性能提高,以高粘结环氧树脂(Efficient Adhesive Epoxy,简称EAEP)基体,实现二级界面性能提高,建立了芳纶纤维复合材料的柔性界面层增强机理。

1、通过制备水性上浆剂,芳纶纤维浸渍改性后,与环氧树脂复合制备了第一级界面增强的芳纶纤维复合材料。

采用红外光谱与核磁共振波谱确认上浆剂分子结构,纤维表面处理后,F12-modified的粗糙度增加且表面化学活性与极性改善。

与未改性芳纶纤维复合材料相比,横向纤维束拉伸强度(TFBT)与层间剪切强度(ILSS)分别提高了 59.1%与21.6%,复合材料界面粘结强度显著增强。

2、以二苯基甲烷二异氰酸酯(MDI)与双酚A环氧树脂(DGEBA)设计了高粘结环氧树脂(EAEP),制备了预浸料用树脂体系及二级界面增强的芳纶纤维复合材料,研究了树脂体系的力学性能、微观形貌及复合材料层间剪切强度与界面力学性能。

树脂基体的断裂韧性KIC与冲击强度分别提高了 126%和60%,与芳纶纤维F12-modified复合后,二级界面增强芳纶纤维复合材料的TFBT与ILSS进一步提升到了 34.6MPa与52.5MPa,分别提高了 26.3%和 14.5%。

3、以F12-modified与EAEP复合,制备单丝芳纶纤维复合材料,并研究了复合材料的界面相微观结构与界面力学性能。

原子力显微镜力调制模式(f-AFM)对芳纶纤维界面层的观察显示纤维改性后在界面处引入了厚度为1μm左右的柔性界面层,与未改性复合材料相比,界面剪切强度(ILSS)提高了 23.7%,芳纶纤维与树脂基体的结合强度提升,拉曼光谱测试发现,柔性界面层引入能够有效松弛复合材料界面应力,芳纶纤维复合材料界面性能得到改善。

纤维增强复合材料在船舶和海洋工程中的运用摘要：我国不断提高海洋经济发展力度，为了促进海洋经济快速发展，需要加强基础设施建设，在海洋工程建设过程中主要利用钢筋混凝土。

因为海洋环境中存在较多的有害介质，可能会侵蚀钢筋，导致钢筋发生锈蚀问题，钢筋体积不断膨胀，最终剥落混凝土，影响到钢筋混凝土的耐久性。

因此，在船舶和海洋工程中需要利用纤维增强复合材料，通过充分发挥纤维增强复合材料的优势，促进海洋工程快速发展。

关键词：纤维增强复合材料；船舶；海洋工程；运用1纤维增强复合材料特点我国在全新材料加工技术研究过程中，始终秉承坚持不懈，努力创新的原则。

纤维材料在工业生产和生活中是一种全新的复合型产品，得到广泛应用。

例如，在实际加工切削过程中，材料温度会快速提升，造成纤维材料的大范围损坏、加工热量过度以及材料结构分离等相关问题。

为进一步总结相关应对策略，技术人员需要不断提高自身机械技术水平，有效减少加工过程中出现的问题或者缺陷，最终减少系统加工经济成本。

纤维增强树脂是一种复合纤维增强复合材料，广泛应用于航空航天、造船、汽车等行业。

树脂基纤维增强材料主要包括热塑性树脂和热固性树脂。

增强纤维包括玻璃纤维和碳纤维。

由于玻璃纤维的成本相对较低，玻璃纤维被广泛应用于各个领域。

与传统金属材料相比，纤维增强树脂具有更小的基体和密度以及更高的轴向强度。

因此，纤维增强树脂具有较高的轴向比强度和比模量。

由于树脂基体具有耐腐蚀性和耐疲劳性，因此纤维增强树脂也具有耐腐蚀性和耐疲劳性。

由于纤维增强树脂具有较高的比强度和比模量，可以减轻产品自重，有效节约能源，提高施工方便性。

由于海洋工程对材料提出了特殊的要求，如耐腐蚀、重量轻等，而纤维增强复合材料能够满足这些要求，因此可以在海洋领域推广应用。

目前，国内外船舶制造商和海洋工程开发商已经开始开发和使用纤维增强复合材料。

因此，纤维增强复合材料在船舶制造和海洋工程开发领域发挥着重要作用。

2纤维增强复合材料在船舶中的应用2.1民用船舶目前，国内外渔船的主流发展方向是纤维增强树脂渔船。

连续纤维增强复合材料增材制造工艺与装备概述说明1. 引言1.1 概述连续纤维增强复合材料增材制造工艺与装备是一种先进的制造技术，通过将连续纤维与树脂基体结合起来，形成具有高强度和轻质特性的复合材料。

这种材料在航空航天、汽车制造、医疗器械等领域具有广泛应用前景。

1.2 文章结构本文主要分为六个部分进行介绍和分析。

首先，在引言部分我们将对该主题进行概述，并简单介绍文章的结构安排。

然后，在第二部分，我们将详细阐述连续纤维增强复合材料的定义、特点以及应用领域，并对其优缺点进行分析。

接下来，在第三部分，我们将概述和分类增材制造工艺，并重点介绍连续纤维增材制造工艺流程以及不同增材制造工艺间的比较。

第四部分将总结国内外关于该工艺的研究现状并探讨工艺参数对成品性能的影响，同时也会就挑战与机遇展开讨论。

在第五部分，我们将重点介绍连续纤维增强复合材料增材制造的主要装备及其性能评估指标，并通过典型应用案例分析展示其实际应用。

最后，我们将在结论部分对本文进行总结，并提出存在问题及改进建议，同时展望未来的研究方向。

1.3 目的本文旨在全面介绍连续纤维增强复合材料增材制造工艺与装备，并分析其发展现状和应用案例。

通过对该领域进行深入研究和讨论，期望能够为相关领域的研究人员和从业者提供参考和启发，并推动该技术在实际生产中的广泛应用。

2. 连续纤维增强复合材料简介2.1 定义与特点连续纤维增强复合材料（Continuous Fiber Reinforced Composites，CFRPs）是一种由连续冠状排列的纤维束通过树脂基体制成的新型复合材料。

它与传统的无规则短纤维增强复合材料相比具有较高的拉伸强度和刚度，优异的耐腐蚀性能以及良好的耐疲劳和抗冲击性能。

2.2 应用领域由于其出色的力学性能和轻质化特点，连续纤维增强复合材料被广泛应用于航空航天、汽车、轨道交通、体育器材等领域。

在航空航天领域，CFRPs可以用于制造飞机机身、翼面及动力系统部件等结构件，以提升飞行器的性能并降低重量。
