东北电力大学电力系统分析2003级考题1

电力系统分析模考试题（含答案）一、单选题（共56题，每题1分，共56分）1.对电力系统并列运行的暂态稳定性而言.最不利的短路故障是（）。

A、两相短路接地B、三相短路C、单相接地短路D、两相短路正确答案：B2.对于供电可靠性，下述说法正确的是(____)。

A、所有负荷都应当做到在任何情况下不中断供电B、一级和二级负荷应当在任何情况下不中断供电C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷的供电不做特殊要求正确答案：D3.10kV线路的平均额定电压为(____)。

A、10kVB、12kVC、10.5kVD、llkV正确答案：C4.系统频率上升将使负荷所需要的有功功率(____)。

A、增大B、减小C、不变D、以上情况都有可能正确答案：A5.电力系统频率主要取决于(____)。

A、各节点注入电流的大小B、有功平衡C、各节点电压的高低D、无功平衡正确答案：B6.变压器消耗的有功功率的参数是(____)。

A、电抗B、电纳C、电流D、电导正确答案：D7.电力线路中，电纳B主要反映导线与导线之间，导线与大地之间的(____)。

A、热效应B、电容效应C、磁场效应D、电晕损耗正确答案：B8.l0kV及以下三相供电电压允许的电压偏移为(____)。

A、-5%～+5%B、-7%～+7%C、-10%～+7.5%D、-10%～+5%正确答案：B9.某台发电机额定容量400MW，调差系数0.05，则此发电机单位调节功率为(____)MW/Hz。

A、220B、160C、180D、200正确答案：B10.某10kV线路某点的实际电压为10.4kV，则电压偏移为(____)。

A、0.08B、0.105C、0.1D、0.04正确答案：D11.下面电压序列完全属于电力线路额定电压的一组是(____)。

A、500kV，220kV，ll0kV，35kV，l0kVB、525kV，242kV，12lkV，38.5kV，11kVC、500kV，230kV，12lkV，37kV，10.5kVD、525kV，230kV，115kV，37kV，10.5kV正确答案：A12.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为(____)。

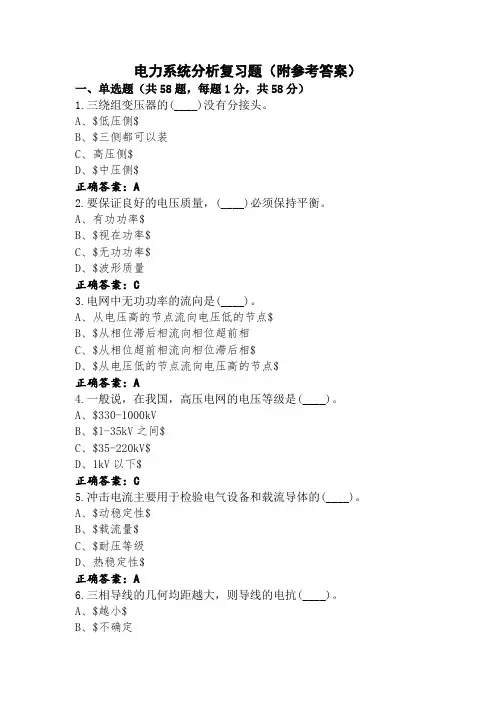

电力系统分析复习题（附参考答案）一、单选题（共58题，每题1分，共58分）1.三绕组变压器的(____)没有分接头。

A、$低压侧$B、$三侧都可以装C、高压侧$D、$中压侧$正确答案：A2.要保证良好的电压质量，(____)必须保持平衡。

A、有功功率$B、$视在功率$C、$无功功率$D、$波形质量正确答案：C3.电网中无功功率的流向是(____)。

A、从电压高的节点流向电压低的节点$B、$从相位滞后相流向相位超前相C、$从相位超前相流向相位滞后相$D、$从电压低的节点流向电压高的节点$正确答案：A4.一般说，在我国，高压电网的电压等级是(____)。

A、$330-1000kVB、$l-35kV之间$C、$35-220kV$D、1kV以下$正确答案：C5.冲击电流主要用于检验电气设备和载流导体的(____)。

A、$动稳定性$B、$载流量$C、$耐压等级D、热稳定性$正确答案：A6.三相导线的几何均距越大，则导线的电抗(____)。

A、$越小$B、$不确定C、$不变$D、越大$正确答案：D7.220kV电力线路的平均额定电压为(____)。

A、$220kV$B、$221kV$C、230kV$D、$242kV正确答案：C8.在变压器的参数计算中，不能用空载试验特性数据求的是(____)。

A、$电导和电纳$B、$电阻和电抗C、电抗和电导$D、$电阻和电纳$正确答案：B9.某110kV线路某点的实际电压为115.5kV，则电压偏移为(____)。

A、4%$B、$5%C、$10%$D、$2.5%$正确答案：B10.发电机的额定电压比所连线路的额定电压高(____)。

A、5%$B、$0%$C、$10%衡$D、$7.5%正确答案：A11.关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是(____)。

A、$电抗器正序阻抗、负序阻抗和零序阻抗相等B、$静止元件的正序阻抗、负序阻抗和零序阻抗都不相同$C、静止元件的正序阻抗等于负序阻抗$D、$旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同$正确答案：B12.在枯水季节，宜选(____)作为主调频电厂。

一、选择题1. 电力系统稳态分析的主要目的是：A. 分析电力系统在正常运行状态下的电压、频率和功率分布。

B. 计算电力系统的暂态响应。

C. 分析电力系统故障后的恢复过程。

D. 优化电力系统的运行参数。

答案：A2. 电力系统潮流分布计算中，常用的迭代方法包括：A. 牛顿-拉夫逊法。

B. 高斯-赛德尔法。

C. 迭代法。

D. 以上都是。

答案：D3. 电力系统中的有功功率调整主要是通过以下哪种方式实现的：A. 调整发电机的励磁电流。

B. 调整发电机的负荷。

C. 调整电力系统的电压。

D. 以上都是。

答案：A4. 电力系统中，无功功率的主要来源是：A. 发电机。

B. 变压器。

C. 电容器。

D. 以上都是。

答案：D5. 电力系统中的电压调整主要是通过以下哪种设备实现的：A. 调节器。

B. 电容器。

C. 电抗器。

D. 以上都是。

答案：A二、简答题1. 简述电力系统稳态分析的主要内容。

答案：电力系统稳态分析主要包括以下几个方面：- 电力系统稳态运行状况下的电压、频率和功率分布分析。

- 电力系统潮流分布计算，包括节点电压、支路电流和功率的分布。

- 电力系统有功功率和频率的调整。

- 电力系统无功功率和电压的调整。

2. 解释电力系统采用高压输电的原因。

答案：电力系统采用高压输电的主要原因是：- 降低输电线路的损耗，提高输电效率。

- 减小输电线路的电压降，保证末端电压质量。

- 降低输电线路的导线截面，节省材料。

3. 简述电力系统故障分析的基本步骤。

答案：电力系统故障分析的基本步骤包括：- 确定故障类型和故障位置。

- 建立故障后的等值电路。

- 计算故障后的电压、电流和功率分布。

- 分析故障对电力系统稳定性和可靠性的影响。

三、计算题1. 已知电力系统中某发电机的额定电压为10kV，额定功率为100MW，功率因数为0.8（感性）。

求该发电机的额定电流和额定励磁电流。

答案：- 额定电流：\( I_{N} = \frac{P_{N}}{U_{N} \times \sqrt{2}} =\frac{100 \times 10^6}{10 \times 10^3 \times \sqrt{2}} = 577.35A \)- 额定励磁电流：\( I_{fN} = I_{N} \times \tan(\phi_{N}) = 577.35\times \tan(36.87^\circ) \approx 392.1A \)2. 已知电力系统中某输电线路的阻抗为\( Z = 5 + j20 \)Ω，末端有功功率为10MW，功率因数为0.8（感性）。

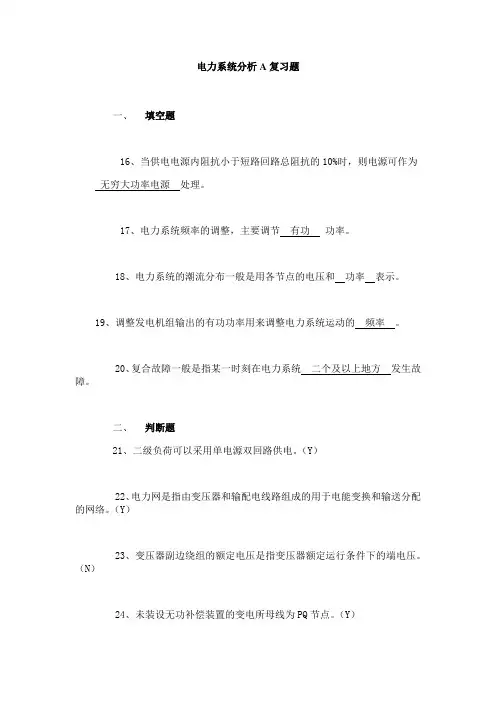

电力系统分析A复习题一、填空题16、当供电电源内阻抗小于短路回路总阻抗的10%时，则电源可作为无穷大功率电源处理。

17、电力系统频率的调整，主要调节有功功率。

18、电力系统的潮流分布一般是用各节点的电压和功率表示。

19、调整发电机组输出的有功功率用来调整电力系统运动的频率。

20、复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

二、判断题21、二级负荷可以采用单电源双回路供电。

（Y）22、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络。

（Y）23、变压器副边绕组的额定电压是指变压器额定运行条件下的端电压。

（N）24、未装设无功补偿装置的变电所母线为PQ节点。

（Y）25、高斯-塞德尔潮流计算法，由于收敛速度慢，在电力系统潮流计算中很少单独使用。

（Y）三、简答题26、电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

27、何谓电力系统的暂态稳定？引起电力系统大扰动的主要原因是什么？答：电力系统的暂态稳定性，是指系统受到大扰动后，各同步发电机能够保持同步运行并能过渡到新的或恢复到原来的稳定运行状态的能力。

引起电力系统大扰动的主要原因是各种短路故障，短路故障元件的切除或自动重合闸不成功等引起的系统结构的变化，以及切除或投入大容量用户或发电机、变压器、输电线路等元件。

28、小扰动法的基本原理是什么?答：小扰动法的基本原理是李雅普诺夫对于一般运动稳定性的理论:任何一个系统,可以用下列参数(x1, x2,…)的函数(x1, x2,…)表示时，当某种微小的扰动使其参数发生了变化，其函数变为(x1+△x1, x2+△x2,…)；若其所有参数的微小增量能趋近于零（当微小扰动消失后），即，则该系统认为是稳定的。

29、简单闭式网分为哪些类网络？答：简单的闭式网可分为两端供电网络（2分）和环形网络（2分）两类（1分）。

30、什么叫电力系统的静态稳定性？电力系统静态稳定的实用判据是什么？答：电力系统的静态稳定性指的是正常运行的电力系统承受微小的、瞬时出现但又立即消失的扰动后，恢复到它原有运行状况的能力；或者，这种扰动虽不消失，但可用原有的运行状况近似地表示新运行状况的可能性。
