钢架立柱吊装问题

1. 《钢结构工程施工质量验收规范》（GB50205-2001）2. 《建筑施工起重吊装工程安全技术规范》（JGJ276-2012）3. 《建筑工程施工安全生产管理规定》4. 施工现场实际情况二、工程概况本工程为某钢结构厂房，建筑面积约为10000平方米，建筑高度为15米，结构形式为钢结构框架结构。

主要构件包括钢柱、钢梁、钢屋架等。

三、起重吊装方案1. 起重机械选择根据工程实际需求和构件重量，选择以下起重机械：（1）履带式起重机：用于吊装钢柱、钢梁、钢屋架等大型构件；（2）汽车式起重机：用于吊装小型构件、设备等；（3）桅杆吊：用于辅助吊装。

2. 吊装顺序（1）先吊装钢柱，再吊装钢梁，最后吊装钢屋架；（2）先吊装主要构件，再吊装次要构件；（3）按照施工图纸和现场实际情况，合理调整吊装顺序。

3. 吊装方法（1）钢柱吊装：采用双机抬吊，将钢柱吊至基础位置，调整标高和垂直度后，进行固定；（2）钢梁吊装：采用单机吊装，将钢梁吊至安装位置，调整标高和垂直度后，进行固定；（3）钢屋架吊装：采用双机抬吊，将钢屋架吊至安装位置，调整标高和垂直度后，进行固定。

4. 安全措施（1）起重机械操作人员必须具备相应的操作资格证书；（2）吊装前，对起重机械进行安全检查，确保其正常运行；（3）吊装过程中，加强现场安全巡查，确保施工人员安全；（4）吊装时，现场设置警戒区域，禁止无关人员进入；（5）吊装过程中，严禁操作人员酒后作业；（6）吊装过程中，严格执行操作规程，确保吊装安全。

四、质量控制要点1. 构件质量：严格按照施工图纸要求，对构件进行检验，确保其符合质量标准；2. 吊装精度：严格控制吊装过程中的标高和垂直度，确保构件安装准确；3. 连接质量：对连接部位进行焊接或螺栓连接，确保连接牢固可靠；4. 验收标准：严格按照《钢结构工程施工质量验收规范》进行验收。

五、进度安排1. 吊装前准备：5天；2. 吊装阶段：20天；3. 验收阶段：5天。

生产厂房钢屋架梁的吊装方案1钢屋架梁的拼装钢屋架梁构件分为二-三段运到现场，按构件的编号在吊装机械起重能力允许的范围内设置拼装场地,避免构件的二次倒运,以提高安装的工作效率。

在地面进行整平夯实后，用H型钢制作胎架，用水准仪抄平后即可进行拼装。

钢架拼装的示意图如下：拼装时必须检查钢屋架梁端板接缝情况，如果有超标现象，应使用角向砂轮机按照垂直受力方向进行打磨或使用火焰进行矫正。

2吊装机械本工程屋跨度较大，为32米，重量近7吨，安装高度在20米。

选用50吨汽车吊、25吨汽车吊抬近吊装，选用臂长54m，回旋半径12m，起升高度35米，起重量为28.2吨。

满足屋架的吊装。

3钢屋架梁的吊装钢屋架梁拼装好后, 采用铁扁担四点绑扎吊装, 绑扎点设在构件的位置如下图示,绑扎好后需要进行试吊, 有问题的及时调整绑扎吊索，满足要求后方可起吊。

起吊前在构件的两端设置溜绳,控制构件的转动,并在吊点的旁边挂爬梯, 方便操作人员上下, 保证其安全。

吊装时吊车起吊一定要缓慢上升，做到各吊点位置受力均匀并保证钢梁不变形为最佳状态，由经验丰富的专职起重指挥人员指挥，吊车起吊，缓慢扒杆，向两端的钢柱柱顶靠拢，达到安装位置，再由工人在地面拉动梁上的溜绳，转动到位后，即可用板钳来定柱梁孔位，用普通螺栓将钢架与钢柱连接,吊车松钩。

校正点焊后用高强螺栓替换普通螺栓。

吊装屋架时防止屋架产生侧向变形，在屋架的腹杆上面沿着跨度方向用铁丝绑扎圆木。

4钢屋架梁的固定、校正及其它构件的安装第一榀钢屋架吊装完成后使用四根揽风绳加设临时地锚固定，每两根缆风绳拉在屋架长度1/3长度下弦处，在固定的同时，用吊锤检查其垂直度，如偏差超出规范要求，用缆风绳调整；第二榀钢屋架安装完成后，立即安装两榀之间的下弦剪刀撑及拉杆，如偏差较大，以调整好的第一榀为基准，在两榀钢屋架之间拉设手拉葫芦调整第二榀钢屋架，下弦之间剪刀撑及拉杆安装完成后，立即调整每二榀钢屋架的垂直度，调整完成后进行二榀钢屋架上弦之间的剪刀撑及拉杆的安装。

钢结构厂房现场吊装工程施工（一）、厂房结构安装测量A．钢柱安装测量1.钢柱安装前的准备工作(1)对桩基础中心线及其间距，基础顶面标高和地脚螺栓进行复核，符合设计要求后，才可以进行安装工作。

(2)把每根钢柱按轴线位置进行编号，并检查钢柱的尺寸、钢柱底到牛腿面的尺寸、牛腿面到钢柱顶的尺寸等，无误后，才可进行弹线。

(3)在钢柱身的三面，用墨线弹出柱中心线，每个面在中心线上画出上、中、下三点水平标记。

并精密量出各标记间距离。

(4)调整基础顶标高，检查牛腿面到钢柱底的长度，看其是否符合设计要求，如不相符，就要根据实际钢柱长修整桩基础、独立基础顶标高，以使钢柱吊装后，牛腿面的标高基本符合设计要求，具体做法是：基础上某一标高线（如一般基础顶面标高同为-0.500m，则在基础上抄上-0.600m的标高线）。

然后根据牛腿面设计标高，用钢尺在柱身上量出±0.000及某一标高线的位置，并涂面标志。

分别量出基础上某一标高线到基础顶标高及钢柱身上某一标高线至钢柱底高度，并进行比较，以修整基础顶标高，高的地方凿去一些，低的地方用水泥砂浆填平，使钢柱底与基础顶吻合。

2、钢柱安装时的测量钢柱安装的要求是保证平面与高程位置符合设计要求，钢柱垂直。

钢柱吊装要掌握如下要求：基础面设计标高加上钢柱底到牛腿面的高度，应等于牛腿面的设计标高。

首先，根据基础面上的标高点修整基础面，再根据基础面设计标高与柱底到牛腿面的高度算出垫板厚度。

安放垫板要用水平仪配合抄平，使其符合设计标高。

钢柱在基础上就位以后，应使钢柱身中线与基础面上的中线对齐。

钢柱立稳后，即应观测±0.000点标高是否符合设计要求，其允许误差应满足下表的要求。

允许误差表注：H为钢柱高度。

3、钢柱垂直校正测量用两架经纬仪安置在纵横轴线上，离钢柱的距离约为钢柱高的1.5倍，先照准柱底中线，再渐渐仰视到柱顶，如中线偏离视线，表示钢柱不垂直，可指挥调节拉绳或支撑，敲打梆子等方法使钢柱垂直。

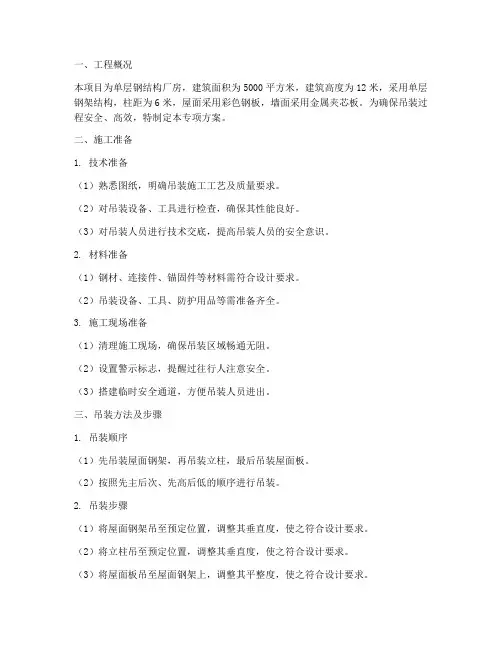

一、工程概况本项目为单层钢结构厂房，建筑面积为5000平方米，建筑高度为12米，采用单层钢架结构，柱距为6米，屋面采用彩色钢板，墙面采用金属夹芯板。

为确保吊装过程安全、高效，特制定本专项方案。

二、施工准备1. 技术准备（1）熟悉图纸，明确吊装施工工艺及质量要求。

（2）对吊装设备、工具进行检查，确保其性能良好。

（3）对吊装人员进行技术交底，提高吊装人员的安全意识。

2. 材料准备（1）钢材、连接件、锚固件等材料需符合设计要求。

（2）吊装设备、工具、防护用品等需准备齐全。

3. 施工现场准备（1）清理施工现场，确保吊装区域畅通无阻。

（2）设置警示标志，提醒过往行人注意安全。

（3）搭建临时安全通道，方便吊装人员进出。

三、吊装方法及步骤1. 吊装顺序（1）先吊装屋面钢架，再吊装立柱，最后吊装屋面板。

（2）按照先主后次、先高后低的顺序进行吊装。

2. 吊装步骤（1）将屋面钢架吊至预定位置，调整其垂直度，使之符合设计要求。

（2）将立柱吊至预定位置，调整其垂直度，使之符合设计要求。

（3）将屋面板吊至屋面钢架上，调整其平整度，使之符合设计要求。

（4）对吊装后的构件进行验收，确保质量符合要求。

四、安全技术措施1. 人员安全（1）吊装人员必须佩戴安全帽、安全带等防护用品。

（2）禁止酒后、疲劳作业。

（3）加强对吊装人员的安全培训，提高安全意识。

2. 设备安全（1）吊装设备应经检验合格，并定期进行维护保养。

（2）吊装过程中，确保吊装设备处于良好状态。

（3）吊装过程中，严禁超载、超范围使用吊装设备。

3. 施工现场安全（1）施工现场设置警示标志，提醒过往行人注意安全。

（2）搭建临时安全通道，方便吊装人员进出。

（3）吊装过程中，确保吊装区域畅通无阻。

五、验收标准1. 吊装后的构件应符合设计要求，无变形、扭曲等现象。

2. 吊装后的构件应平整、垂直，误差不超过规范要求。

3. 吊装后的构件连接牢固，锚固件齐全。

六、总结本方案旨在确保单层钢构吊装施工过程中的安全、高效。
