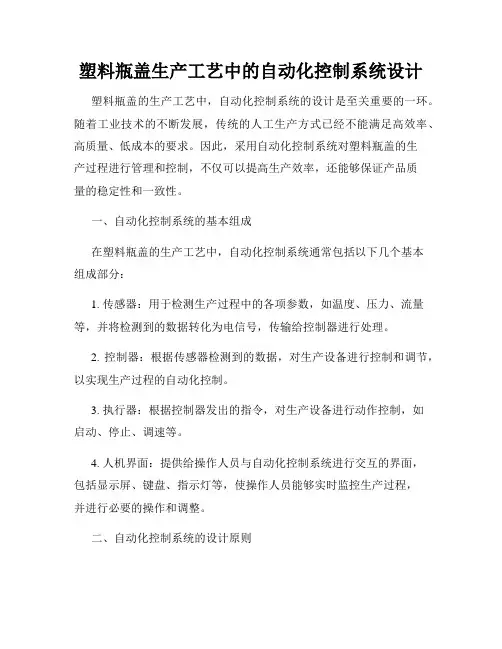

塑料瓶盖生产工艺中的自动化控制系统设计塑料瓶盖的生产工艺中,自动化控制系统的设计是至关重要的一环。
随着工业技术的不断发展,传统的人工生产方式已经不能满足高效率、高质量、低成本的要求。
因此,采用自动化控制系统对塑料瓶盖的生产过程进行管理和控制,不仅可以提高生产效率,还能够保证产品质量的稳定性和一致性。
一、自动化控制系统的基本组成在塑料瓶盖的生产工艺中,自动化控制系统通常包括以下几个基本组成部分:1. 传感器:用于检测生产过程中的各项参数,如温度、压力、流量等,并将检测到的数据转化为电信号,传输给控制器进行处理。
2. 控制器:根据传感器检测到的数据,对生产设备进行控制和调节,以实现生产过程的自动化控制。
3. 执行器:根据控制器发出的指令,对生产设备进行动作控制,如启动、停止、调速等。
4. 人机界面:提供给操作人员与自动化控制系统进行交互的界面,包括显示屏、键盘、指示灯等,使操作人员能够实时监控生产过程,并进行必要的操作和调整。
二、自动化控制系统的设计原则在设计塑料瓶盖生产工艺中的自动化控制系统时,需要遵循一些基本的设计原则,以确保系统的稳定性、可靠性和高效性:1. 系统集成:各个组成部分之间需要实现良好的集成,确保传感器、控制器、执行器之间的数据交换和指令传递的准确性和及时性。
2. 实时监控:系统应具备实时监控生产过程的能力,及时发现并处理生产过程中出现的异常情况,保证产品质量和生产效率。
3. 灵活调节:系统应具备灵活的调节能力,能够根据生产需求和工艺参数的变化,自动调整生产设备的运行状态,以实现生产过程的优化和最大化利用。
4. 安全可靠:系统设计应考虑到生产过程中可能出现的安全隐患和风险因素,采取必要的措施和控制手段,确保生产过程的安全可靠。
5. 成本效益:在满足产品质量和生产效率的前提下,尽量降低系统的建设和运行成本,提高投资回报率。
三、自动化控制系统在塑料瓶盖生产中的应用案例以某塑料瓶盖生产厂家为例,其生产线采用了先进的自动化控制系统,实现了生产过程的全面自动化管理和控制。

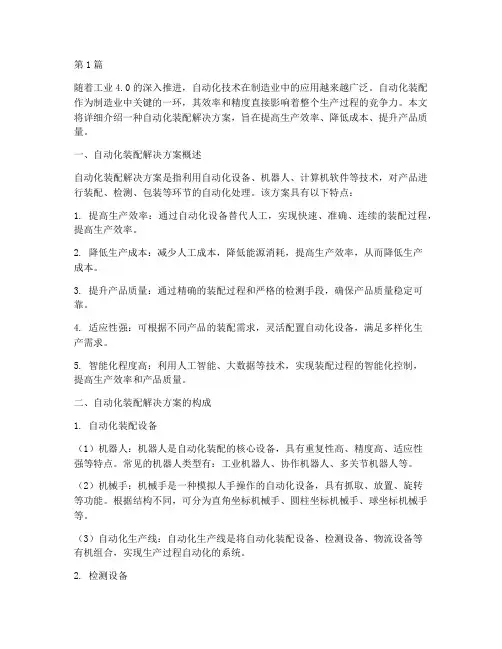

第1篇随着工业4.0的深入推进,自动化技术在制造业中的应用越来越广泛。
自动化装配作为制造业中关键的一环,其效率和精度直接影响着整个生产过程的竞争力。
本文将详细介绍一种自动化装配解决方案,旨在提高生产效率、降低成本、提升产品质量。
一、自动化装配解决方案概述自动化装配解决方案是指利用自动化设备、机器人、计算机软件等技术,对产品进行装配、检测、包装等环节的自动化处理。
该方案具有以下特点:1. 提高生产效率:通过自动化设备替代人工,实现快速、准确、连续的装配过程,提高生产效率。
2. 降低生产成本:减少人工成本,降低能源消耗,提高生产效率,从而降低生产成本。
3. 提升产品质量:通过精确的装配过程和严格的检测手段,确保产品质量稳定可靠。
4. 适应性强:可根据不同产品的装配需求,灵活配置自动化设备,满足多样化生产需求。
5. 智能化程度高:利用人工智能、大数据等技术,实现装配过程的智能化控制,提高生产效率和产品质量。
二、自动化装配解决方案的构成1. 自动化装配设备(1)机器人:机器人是自动化装配的核心设备,具有重复性高、精度高、适应性强等特点。
常见的机器人类型有:工业机器人、协作机器人、多关节机器人等。
(2)机械手:机械手是一种模拟人手操作的自动化设备,具有抓取、放置、旋转等功能。
根据结构不同,可分为直角坐标机械手、圆柱坐标机械手、球坐标机械手等。
(3)自动化生产线:自动化生产线是将自动化装配设备、检测设备、物流设备等有机组合,实现生产过程自动化的系统。
2. 检测设备(1)视觉检测系统:利用图像处理技术,对产品进行外观、尺寸、缺陷等检测。
(2)X射线检测设备:用于检测产品内部缺陷,如焊缝、裂纹等。
(3)超声波检测设备:用于检测材料内部缺陷,如夹杂物、气孔等。
3. 计算机软件(1)控制系统:实现对自动化设备的实时监控、调度、控制等功能。
(2)数据采集与分析系统:采集生产过程中的数据,进行分析和处理,为生产优化提供依据。
基于机器视觉的安瓿瓶在线质量检测系统设计张英坤;陶玉娥【摘要】针对药用玻璃安瓿瓶生产中人工检测存在的检测速度慢、效率低等问题,设计了一套基于机器视觉的在线质量检测系统.利用工业摄像机获取安瓿瓶图像信息,通过数字图像处理技术,实现对图像的预处理和边缘检测,进而判断瓶体是否有污渍和破损等缺陷,将不合格产品剔除,利用LabVIEW技术设计了人机交互界面,实时显示检测结果.实际测试表明,该系统能够实现安瓿瓶的实时检测,提高检测效率,能够满足实际生产的需求.%In view of quality detection problem of schering bottles in the production of artificial detection, a set of on-line detection system is designed based on machine vision.It uses industrial cameras to get image informations of schering bottles, and achieves the pretreatment of the images and edge detection by digital image processing techniques, and then determines whether the bottle stains and other defects defects, the unqualified products are removed.The man-machine interactive interface is designed in the LabVIEW, and can real-time display of test results.Practical tests show that the system can realize real-time detection, improve the efficiency of detection, and can meet the needs of actual production.【期刊名称】《河北省科学院学报》【年(卷),期】2018(035)004【总页数】5页(P7-11)【关键词】安瓿瓶;机器视觉;数字图像处理;LabVIEW【作者】张英坤;陶玉娥【作者单位】河北省科学院应用数学研究所, 河北石家庄 050081;河北省信息安全认证工程技术研究中心, 河北石家庄 050081;围场职业技术教育中心, 河北围场068451【正文语种】中文【中图分类】TP2740 引言在医药领域中,产品的质量与人们的生命安全紧密相关,因此生产企业在提高自身生产效率的同时,也在不断加大对于产品质量检测的投入。

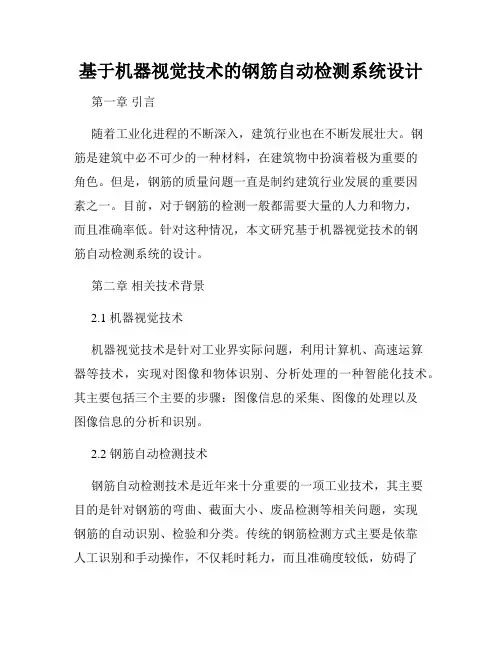

基于机器视觉技术的钢筋自动检测系统设计第一章引言随着工业化进程的不断深入,建筑行业也在不断发展壮大。
钢筋是建筑中必不可少的一种材料,在建筑物中扮演着极为重要的角色。
但是,钢筋的质量问题一直是制约建筑行业发展的重要因素之一。
目前,对于钢筋的检测一般都需要大量的人力和物力,而且准确率低。
针对这种情况,本文研究基于机器视觉技术的钢筋自动检测系统的设计。
第二章相关技术背景2.1 机器视觉技术机器视觉技术是针对工业界实际问题,利用计算机、高速运算器等技术,实现对图像和物体识别、分析处理的一种智能化技术。
其主要包括三个主要的步骤:图像信息的采集、图像的处理以及图像信息的分析和识别。
2.2 钢筋自动检测技术钢筋自动检测技术是近年来十分重要的一项工业技术,其主要目的是针对钢筋的弯曲、截面大小、废品检测等相关问题,实现钢筋的自动识别、检验和分类。
传统的钢筋检测方式主要是依靠人工识别和手动操作,不仅耗时耗力,而且准确度较低,妨碍了钢筋行业的高效生产。
而现代化的自动化技术和机器视觉技术则可以通过智能化的算法,实现对钢筋的自动检测和识别。
第三章系统设计3.1 系统需求分析在实际生产中,钢筋自动检测系统需要满足以下几点要求:(1)可快速检测出钢筋的质量问题;(2)可以自动进行数据导出、分类和管理;(3)该系统较易操作,各种使用场景下均能顺利操作。
3.2 系统架构设计本文综合了目前主流的机器视觉技术和钢筋自动检测技术,设计出了一款基于图像分析算法和深度学习模型的钢筋自动检测系统。
具体的架构如下图所示:图1.钢筋自动检测系统架构设计3.3 系统流程设计本设计的钢筋自动检测系统流程如下:(1)图像采集:用数字相机对钢筋进行图像采集,生成数字图像;(2)图像处理:通过图像预处理算法,对数字图像做灰度化处理,减少图像的噪声、增强图像对比度及清晰度、滤波等操作,使图像变得更利于处理和分析;(3)图像分析和识别:通过深度学习模型,对钢筋图像进行分析,判断钢筋质量是否合格。

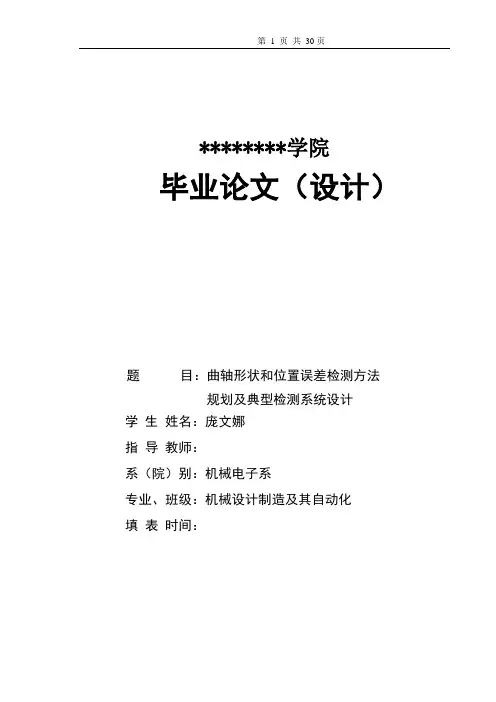

********学院毕业论文(设计)题目:曲轴形状和位置误差检测方法规划及典型检测系统设计学生姓名:庞文娜指导教师:系(院)别:机械电子系专业、班级:机械设计制造及其自动化填表时间:目录1 引言 (3)1.1 文献综述 (3)1.2 课题任务和要求以及拟采取的手段 (5)1.2.1 课题任务 (5)1.2.2 课题要求 (5)1.2.3 拟采用的研究流程 (6)2 技术方案设计选择 (7)2.1 概念设计 (7)2.1.1 概念设计的定义 (7)2.1.2 概念设计的主要内容 (7)2.1.3 本设计相关的概念设计说明 (8)2.2 详细设计 (21)2.2.1 床身部件的设计 (22)2.2.2 工件的定位支撑部件的设计 (23)2.2.3 检测机构的设计 (24)3 综合验具的检测方法说明 (25)4 综合验具易损件明细 (26)5 综合验具的管理 (27)5.1 综合验具的使用 (27)5.2 综合验具的检定 (27)5.3 综合验具的维护 (27)结论 (28)致谢 (28)参考文献 (29)曲轴形状和位置误差检测方法规划及典型检测系统设计(********学院机械电子系机械设计制造及自动化机制班)指导老师:[摘要] 本文主要是针对实际中曲轴加工工序检测项目,进行分析和研究,对其检测方法进行规划,并设计出对应检测项目的典型检测系统。
所有检测系统的设计,并不是都进行了详细设计,对其中的六项检测内容做了概念设计,一项内容做了详细设计。
在概念设计中,除了给出检测系统的概念图,还对验具的操作进行说明,并给出必要的尺寸。
在详细设计中,把综合验具设计分为三个部分,即床身部件的设计,工件定位支撑部件的设计,以及检测机构的设计,并对各部分进行详细分析,讲述了其具体实现方案。
由于为实际应用产品,因此给出了综合验具的使用和维护说明,并列出易损件的明细表。
[关键字] 质量控制测量概念设计曲轴1绪论所谓质量,是反映实体满足明确和隐含需要的能力的特征总合。

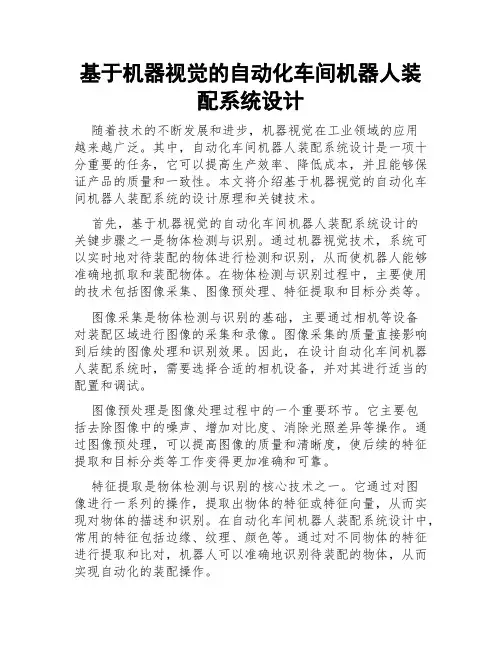

基于机器视觉的自动化车间机器人装配系统设计随着技术的不断发展和进步,机器视觉在工业领域的应用越来越广泛。
其中,自动化车间机器人装配系统设计是一项十分重要的任务,它可以提高生产效率、降低成本,并且能够保证产品的质量和一致性。
本文将介绍基于机器视觉的自动化车间机器人装配系统的设计原理和关键技术。
首先,基于机器视觉的自动化车间机器人装配系统设计的关键步骤之一是物体检测与识别。
通过机器视觉技术,系统可以实时地对待装配的物体进行检测和识别,从而使机器人能够准确地抓取和装配物体。
在物体检测与识别过程中,主要使用的技术包括图像采集、图像预处理、特征提取和目标分类等。
图像采集是物体检测与识别的基础,主要通过相机等设备对装配区域进行图像的采集和录像。
图像采集的质量直接影响到后续的图像处理和识别效果。
因此,在设计自动化车间机器人装配系统时,需要选择合适的相机设备,并对其进行适当的配置和调试。
图像预处理是图像处理过程中的一个重要环节。
它主要包括去除图像中的噪声、增加对比度、消除光照差异等操作。
通过图像预处理,可以提高图像的质量和清晰度,使后续的特征提取和目标分类等工作变得更加准确和可靠。
特征提取是物体检测与识别的核心技术之一。
它通过对图像进行一系列的操作,提取出物体的特征或特征向量,从而实现对物体的描述和识别。
在自动化车间机器人装配系统设计中,常用的特征包括边缘、纹理、颜色等。
通过对不同物体的特征进行提取和比对,机器人可以准确地识别待装配的物体,从而实现自动化的装配操作。
目标分类是物体检测与识别的最终目标,它通过识别物体的特征并将其归类到事先定义好的类别中。
在自动化车间机器人装配系统设计中,目标分类的准确性和速度对系统的性能和效率有着重要的影响。
因此,在目标分类算法的选择和实现上,需要充分考虑系统的实时性和准确性。
除了物体检测与识别,基于机器视觉的自动化车间机器人装配系统设计中还要考虑机器人的路径规划和控制。
机器人的路径规划是指通过算法和规划技术确定机器人在装配区域的移动轨迹,使其能够自动地找到待装配的物体并进行装配。
摘要本课程设计实验采用的是计算机和三菱Q系列PLC和三菱FR-F740系列变频器来实现控制,实验的目标是通过控泵的出油量来把油罐中的液位控制在设定的高度。
本课程设计实验报告首先对此次试验的主要任务和实现方式做了简要的阐述,之后针对实验要求提出了可行的设计方案并进行了讨论和比较。
我们利用PLC,变频器和电机在实验室构成了单回路的闭环控制系统,并采用了PI算法对PLC编程。
经过了一段时间的学习,通过多次校正和对参数的修改调试,最终实现了稳定运行和液位(转速)控制的在设定值的实验目标。
并将整个过程反映在了本次试验报告中。
程设计是以我们自己的专业课程(过程控制系统)为依托,针对一个特定的设计内容对我们进行完整的控制系统设计训练的教学环节。
使我们通过整个课程设计的过程了解和掌握过程控制系统设计的内容、步骤、规范和方法等。
为将教材中的理论和上课时学习的知识与实际自动化工程提供结合的机会,加深我们对过程控制系统这门课程的理论知识和应用实践的认识。
我们的设计内容包括:控制系统可行性分析,控制原理分析与设计,控制设备选型、系统接线图纸设计,控制系统编程实现以及实验验证等。
我们可以根据个人情况进行各自特色的控制系统设计。
关键词:PLC,变频器,自动化,液位控制目录摘要 (Ⅰ)1. 概述 (1)2. 课程设计任务及要求 (2)2.1 设计任务 (2)2.2 设计要求 (2)3. 理论设计 (3)3.1 方案论证 (3)3.2 系统设计 (7)3.2.1 结构框图及说明 (7)3.2.2 系统原理图及工作原理 (10)3.3 单元电路设计 (10)3.3.1 单元电路工作原理 (10)3.3.2 PID参数选择 (13)4. 系统设计 (15)4.1 软件设计 (15)4.2 编程过程 (17)4.3 编程结果 (18)5. 安装调试 (22)5.1安装调试过程 (22)5.2 故障分析 (23)6. 结论 (27)7. 使用仪器设备清单 (28)8. 收获、体会和建议 (29)9. 参考文献 (30)1概述○1过程控制系统过程控制系统是以表征生产过程的参量为被控制量使之接近给定值或保持在给定范围内的自动控制系统。

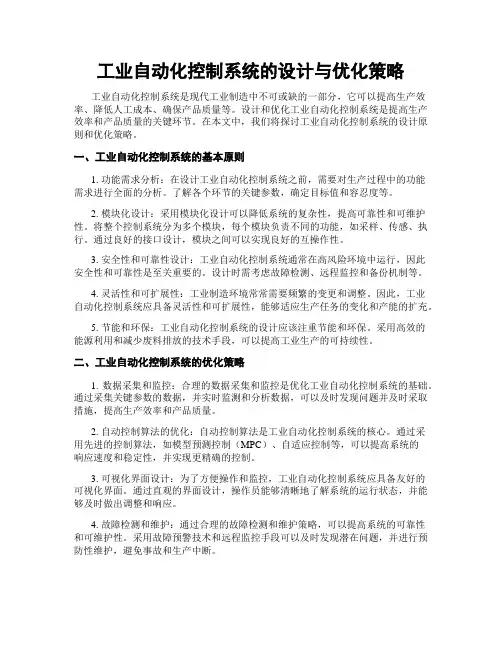

工业自动化控制系统的设计与优化策略工业自动化控制系统是现代工业制造中不可或缺的一部分,它可以提高生产效率、降低人工成本、确保产品质量等。
设计和优化工业自动化控制系统是提高生产效率和产品质量的关键环节。
在本文中,我们将探讨工业自动化控制系统的设计原则和优化策略。
一、工业自动化控制系统的基本原则1. 功能需求分析:在设计工业自动化控制系统之前,需要对生产过程中的功能需求进行全面的分析。
了解各个环节的关键参数,确定目标值和容忍度等。
2. 模块化设计:采用模块化设计可以降低系统的复杂性,提高可靠性和可维护性。
将整个控制系统分为多个模块,每个模块负责不同的功能,如采样、传感、执行。
通过良好的接口设计,模块之间可以实现良好的互操作性。
3. 安全性和可靠性设计:工业自动化控制系统通常在高风险环境中运行,因此安全性和可靠性是至关重要的。
设计时需考虑故障检测、远程监控和备份机制等。
4. 灵活性和可扩展性:工业制造环境常常需要频繁的变更和调整。
因此,工业自动化控制系统应具备灵活性和可扩展性,能够适应生产任务的变化和产能的扩充。
5. 节能和环保:工业自动化控制系统的设计应该注重节能和环保。
采用高效的能源利用和减少废料排放的技术手段,可以提高工业生产的可持续性。
二、工业自动化控制系统的优化策略1. 数据采集和监控:合理的数据采集和监控是优化工业自动化控制系统的基础。
通过采集关键参数的数据,并实时监测和分析数据,可以及时发现问题并及时采取措施,提高生产效率和产品质量。
2. 自动控制算法的优化:自动控制算法是工业自动化控制系统的核心。
通过采用先进的控制算法,如模型预测控制(MPC)、自适应控制等,可以提高系统的响应速度和稳定性,并实现更精确的控制。
3. 可视化界面设计:为了方便操作和监控,工业自动化控制系统应具备友好的可视化界面。
通过直观的界面设计,操作员能够清晰地了解系统的运行状态,并能够及时做出调整和响应。
4. 故障检测和维护:通过合理的故障检测和维护策略,可以提高系统的可靠性和可维护性。
机械设备的自动化检测如何应用在现代工业生产中,机械设备的性能和可靠性直接影响着生产效率和产品质量。
为了确保机械设备的正常运行,减少故障停机时间,提高生产效益,自动化检测技术应运而生。
机械设备的自动化检测是一种基于先进的传感器技术、数据采集与处理技术以及智能化分析算法的检测方法,它能够实时、准确地监测机械设备的运行状态,及时发现潜在的故障隐患,为设备的维护和管理提供科学依据。
一、自动化检测的基本原理自动化检测系统通常由传感器、数据采集模块、信号处理模块和数据分析与诊断模块组成。
传感器负责采集机械设备运行过程中的各种物理量,如振动、温度、压力、电流、电压等。
这些传感器将采集到的物理量转换为电信号,然后通过数据采集模块进行数字化处理,并传输到信号处理模块。
信号处理模块对采集到的数据进行滤波、放大、去噪等预处理操作,以提高数据的质量和可靠性。
预处理后的数据被传输到数据分析与诊断模块,该模块运用各种数据分析算法和模型,对数据进行深入分析,提取出反映机械设备运行状态的特征参数,并与预设的阈值或标准进行比较,从而判断设备是否存在故障或异常。
二、自动化检测中常用的传感器技术1、振动传感器振动传感器是机械设备自动化检测中最常用的传感器之一。
它能够测量机械设备在运行过程中的振动幅度、频率和相位等参数。
通过对振动信号的分析,可以诊断出机械设备的不平衡、不对中、松动、磨损等故障。
2、温度传感器温度传感器用于测量机械设备的关键部件的温度,如轴承、电机、齿轮箱等。
温度的异常升高通常是设备故障的重要征兆,例如轴承过热可能意味着润滑不良或磨损加剧。
3、压力传感器压力传感器可以测量机械设备中液压系统、气动系统以及润滑系统的压力。
压力的变化可以反映出系统的泄漏、堵塞或部件的损坏等问题。
4、电流传感器电流传感器用于监测电机、驱动器等电气设备的电流。
通过分析电流的波形和大小,可以判断电气设备的运行状态,如是否存在过载、短路等故障。
5、位移传感器位移传感器可以测量机械设备中运动部件的位移、行程和位置等参数。
基于单片机的压力检测系统设计在工业生产和日常生活过程中,压力检测是一项极其重要的任务。
无论是气体、液体还是固体的压力检测,都对我们的生产和生活有着极大的影响。
因此,设计一种基于单片机的压力检测系统,具有很高的实用价值。
基于单片机的压力检测系统主要由压力传感器、信号调理电路、单片机和显示模块组成。
其中,压力传感器负责检测压力,信号调理电路负责将压力传感器的输出信号进行放大和滤波,单片机用于处理和存储数据,显示模块则用于实时显示压力值。
系统的软件部分主要负责数据的处理和传输。
单片机通过AD转换器读取压力传感器的模拟信号,然后进行数字处理,得到压力值。
通过串口将压力值传输到显示模块进行实时显示。
在基于单片机的压力检测系统中,单片机的选择至关重要。
考虑到系统的性能和成本,我们推荐使用STM32系列的单片机。
STM32系列的单片机具有处理速度快、内存容量大、价格适中等优点,非常适合用于这种压力检测系统。
压力传感器的选择直接影响到压力检测的准确性和稳定性。
本系统推荐使用硅压阻式压力传感器,这种传感器具有灵敏度高、稳定性好、抗干扰能力强等优点。
显示模块用于实时显示压力值,因此要求具有显示清晰、易于观察等特点。
本系统推荐使用LED数码管作为显示模块,LED数码管具有价格低廉、易于维护等优点。
基于单片机的压力检测系统具有结构简单、操作方便、性能稳定等优点,可广泛应用于气体、液体和固体等各个领域的压力检测。
通过使用STM32系列单片机和硅压阻式压力传感器,以及LED数码管显示模块,我们可以实现高精度、高稳定性的压力检测,为工业生产和日常生活提供强有力的支持。
在现代科技领域,温度检测和控制的重要性不容忽视。
在许多应用中,如工业生产、医疗设备和环境监控等,都需要对温度进行精确、实时地监控。
为了满足这一需求,单片机被广泛应用于温度检测系统中。
本文将探讨基于单片机的温度检测系统设计的各个方面。
我们需要选择一个适合的温度检测单片机。
基于机器视觉的智能工业机械异常检测系统设计智能工业机械异常检测系统是现代工业自动化领域的重要应用之一,可以提高生产过程的效率、质量和安全性。
随着计算机视觉技术和机器学习算法的不断发展,基于机器视觉的智能工业机械异常检测系统也得到了广泛的研究和应用。
本文将从系统设计的角度,对基于机器视觉的智能工业机械异常检测系统进行详细介绍和分析。
系统主要包括数据采集、预处理、特征提取、异常检测和结果输出五个模块。
首先,数据采集是智能工业机械异常检测系统的基础。
通过安装相应的传感器和摄像头,系统可以实时采集工业机械的图像和传感器数据。
传感器数据可以提供机械运行状态的物理量信息,而图像数据则可以提供更为直观的视觉信息。
为了确保数据的准确性和可靠性,对传感器进行校准和数据同步是很重要的。
其次,预处理是数据处理的重要环节。
在预处理阶段,需要对采集到的数据进行去噪、滤波、归一化等处理,以消除数据中的噪声和干扰,提高后续处理的准确性。
对图像数据而言,还需要进行图像增强、边缘检测、图像分割等预处理操作,以提取出有用的图像特征。
然后,特征提取是智能工业机械异常检测系统的核心技术。
特征提取的目的是从预处理后的数据中提取出能有效表示机械运行状态的特征。
对于传感器数据,常用的特征包括均值、方差、能量、峰值等统计量特征,还可以利用时频分析方法提取出频率特征。
对于图像数据,可以利用纹理特征、颜色特征、形状特征等进行描述。
接下来,异常检测是智能工业机械异常检测系统的关键任务。
基于机器学习算法的异常检测方法是目前常用的一种方法,其中最常用的算法包括支持向量机 (Support Vector Machine, SVM)、深度学习(如卷积神经网络, CNN)等。
这些算法可以通过对已知正常和异常样本进行训练,自动构建出一个分类模型,用于判断新样本的正常与否。
最后,结果输出是智能工业机械异常检测系统的最终目标。
系统应该能够将检测结果以直观的方式呈现给用户并及时报警处理。
基于PLC的物料自动分拣系统设计摘要随着工业自动化的普及和发展,生产过程中物料分拣的效率问题越来越引起人们的关注。
重复繁琐的人工分拣物料过程已不能满足企业追求的生产效益和如今社会的需求。
人、机器与物料三者关系的协调,已成为我们需要解决的重要问题之一。
理所当然,用尽可能少的人力控制机器分拣物料来完成如期的生产任务是最佳的选择模式——即采用自动化技术代替人工分拣物料的过程。
本文主要讲述PLC在材料分拣系统中的应用,利用可编程控制器( PLC) ,设计成本低、效率高的材料自动分拣装置。
以PLC为主控制器,结合气动装置、传感技术、位置控制等技术,控制产品的自动分拣。
系统具有自动化程度高、运行稳定、精度高、易控制的特点,可根据不同对象,稍加修改本系统即可实现要求。
关键词:传感器PLC 物料分拣目录第1章绪论 (1)1.1 论文研究背景 (1)1.2 研究现状及发展趋势 (1)1.3 论文研究的意义 (1)1.4 本论文研究的主要内容 (2)第2章物料分拣装置结构及总体设计 (3)2.1 材料分拣装置工作过程概述 (3)2.2 系统的技术指标 (4)2.3 系统的设计要求 (4)2.3.1功能要求 (4)2.3.2系统的控制要求 (4)第3章控制系统的硬件设计 (6)3.1系统的硬件结构 (6)3.2 系统关键技术 (6)3.2.1系统对PLC的要求 (6)3.2.2 PLC的选择 (7)3.2.3 PLC的输入输出端子分配 (9)3.2.4 PLC输入输出接线端子图 (10)3.3 检测元件与执行装置的选择 (11)3.3.1 输入电气元件 (11)3.3.2 输出电气元件 (16)3.3.3 执行电气元件 (18)第4章控制系统的软件设计 (22)4.1控制系统流程图设计 (22)4.2 西门子编程软件、模拟仿真软件 (23)4.2.2 西门子仿真软件 (23)4.3 控制系统程序设计 (24)第5章控制系统的调试 (30)5.1硬件调试 (30)5.2软件调试 (30)第6章总结 (31)参考文献 (32)致谢 (33)附录 (34)第1章绪论1.1 论文研究背景在现代工业中,生产过程的机械化、自动化已成为突出的主题。
MBD模型质量自动化检查技术分析摘要:本文立足于当前MBD模型质量检查方面的局限性,简略阐述了该课题的研究背景,并从自动化检查模式以及系统开发两方面着手,对MBD模型质量自动化检查技术的实际应用进行了详细分析,旨在为有关技术人员提供参考,进而推动MBD模型质量检测手段的创新升级,同当前科技迅速发展的时代背景相适应。
关键词:MBD;三维模型;自动化检查;系统设计引言:现阶段,我国各个领域的科技较之以往都实现了更新迭代,产品制造领域也不例外,其中MBD模型是比较关键的组成部分,但结合当前的实际情况来看,在技术创新的过程中并没有随之进行检查技术的升级,这便在一定程度上影响了其应用成效,基于此,有必要对其展开更为深入的探究。
1研究背景对于以往的工程图样来说,其基本上是通过投影法的应用来展现出产品的设计模型,并使用线条在图纸上对产品自身的尺寸以及结构形状进行定义,利用相关文字、符号以及标准详细阐释工艺指令信息。
当前使用MBD方法构建三维模型的方式已经在我国的众多领域中实现了广泛应用,其相对于传统的二维图纸来说有较多的应用优势,例如其所能够表达出的信息更为丰富,可以对产品定义的信息进行更加完整、全面的表达,既涉及到结构尺寸以及形状轮廓等多方面的几何信息,同时还涉及到一定的非几何信息,具体包括三维标注、技术要求以及工艺线路等等,这在极大程度上增加了三维模型中所包含的数据量。
但结合目前的实际情况来看,部分工作人员并没有对相应的质量检测方式进行更新,依然在沿用传统的人工手段实施三维模型的质量检查,这便在一定程度上导致检查人员的工作量和工作负担有所加重,既影响了检查质量还制约了检查效率的提升。
特别是在批量的三维模型检查工作中,检查人员受到工作量大以及检查方式落后的影响往往无法及时有效地完成检查任务,使得相关产品的研发进程面临阻碍。
除此以外,在MBD模型质量检查的过程中不可避免地涉及到一定的几何级别的问题,而对于多余实体、坡面以及小曲率半径等问题来说,大多不能使用人工方式达到应有的检查效果,由此可见,以往应用在二维模型质量检查方面的方式无法适应三维模型的实际情况,难以充分同其在高精度、高效率方面要求相适应,进而对产品的研发产生了负面影响[1]。
工业自动化中的先进控制系统设计与实现一、引言在现代工业生产中,自动化技术的应用越来越广泛,成为提高生产效率、降低成本以及确保产品质量的关键。
而先进控制系统作为自动化技术的核心,对于工业生产过程的稳定性与优化效果起着重要作用。
本文将从设计与实现的角度,探讨工业自动化中先进控制系统的相关技术与方法。
二、先进控制系统的基本原理先进控制系统是指基于数学模型和现代控制算法,综合应用多个传感器、执行器以及控制算法,实现对工业生产过程的精细控制和优化。
其基本原理可概括为以下几个方面:1. 反馈控制先进控制系统采集传感器信息,并根据反馈信号进行动态调整,以使被控对象在预定工况下稳定运行。
这种反馈控制能够检测到生产过程中的变化和异常,并及时调整控制参数以保持系统运行的稳定性。
2. 先进算法先进控制系统采用了多种先进算法,如模型预测控制(MPC)、自适应控制、模糊控制等,以实现对工业生产过程的优化控制。
这些算法能够根据生产过程的特点和要求,针对性地进行控制参数调整,从而达到最佳的控制效果。
3. 多变量控制工业生产常常涉及多个输入和输出变量,因此,先进控制系统需要同时考虑多个变量之间的相互影响,实现多变量的协调控制。
通过建立系统模型和采用先进控制算法,可以实现多变量控制并提高生产效率。
三、先进控制系统设计与实施的关键技术1. 工业过程建模建立准确的数学模型是实施先进控制系统的关键。
通过对工业过程进行建模,可以准确描述过程动态特性和控制对象的行为规律。
常见的建模方法包括基于物理原理的模型、统计模型、神经网络模型等。
根据具体的应用场景和数据情况,选择合适的模型方法进行建模。
2. 传感器与执行器选择与配置在先进控制系统中,传感器的选择和配置直接影响到系统的控制精度和响应速度。
传感器应能够准确地采集相关参数,并具有高度可靠性和稳定性。
同时,合理配置执行器也是确保控制系统正常运行的关键因素,需根据控制需求选择合适的执行器类型和配置。
继电器自动化装配机构测试控制系统设计继电器自动化装配机构测试控制系统设计摘要:继电器是一种常用具有开关特性的电力电子控制器件。
提高企业继电器生产制造水平的过程中须采用先进的自动化装配工艺和控制技术。
文章针对电器自动化生产线总线的规划方案,设计了装配机构和测试电器控制系统。
首先本文阐述了产品制造过程中装配工艺的重要性,也分析了自动化装配工艺在国内外的现状。
其次描述了继电器的各个零件及在结构上的作用,根据继电器的装配工艺,确立了装配机构的设计原则与思想,并提出机械设计方案。
本文对继电器的装配机构采用了“标准”与“非标准”机构设计方法,综合可靠设计经验,进行机构设计,评估机构设计方法。
关键词:自动化装配;继电器;机构设计;控制系统1概述目前自动化装配技术已普遍应用,在国外某些发达国家都非常重视自动化装配的研究,也建立了一套属于自己的自动化装配理论。
因国内从事装配研究人员不多,在新老产品设计优化过程中,较少的考虑自动化装置,所以技术水平与其相比还有一定差距,特别是可编程自动化装配机,即装配机器人的结构工艺。
2继电器X继电器(Relay),一种自动开关,也是电力电子控制器件。
它的主要作用是利用小电流控制大电流,通用于功率器件通断场合,在中间自动调节,安全保护电力转换,也称电驿。
根据不同的标准和工作原理都有不同的分类,包括:电压继电器、电流继电器、时间继电器、温度继电器、速度和压力继电器等。
2.1继电器X结构继电器X的外壳包裹着继电器X内所有的工作零件,对整个继电器机构有着保护作用。
在继电器X中基座对所有工作零件起到了支撑作用。
挂钩的作用就是将衔铁固定在基座上。
2.2继电器的工作原理继电器X为单饶组双开关型继电器,其工作原理是当低压控制端AB通电时,由铁芯和线圈组成的电磁铁工作把衔铁吸下来。
衔铁与开关接触片通过特殊形状的卡扣而连接。
当衔铁被吸下来时,由于卡扣的联动作用,开关接触铜片的触点C脱离常闭接触铜片上触点D与常开接触铜片上的触点E相导通,则C-E之间导通而C-D之间断开。
1
哈尔滨工业大学
制造系统自动化技术作业
题目:零件质量的自动化检测系统设计
班号:
学号:
姓名:
2
作业三 零件质量的自动化检测系统设计
一、零件结构图
TU 图1
二、自动检测项目
(1)孔是否已加工?
利用电荷耦合器件(CCD),CCD是一种半导体型器件,被测工件上的光经
过透镜投射到像感元件上。像感元件上有几个光敏二极管作直线排列,并有相应
位数的寄存器以传送电荷。被测工件上的亮区和暗区在每个像素上激发出不同的
电压,并在电荷包内形成不同的电荷,完成光电转换过程。暗区的输出脉冲幅值
较小,而亮区的输出脉冲幅值较大,如图2所示。摄像扫描与数据处理系统以及
配备的其他外加设备一起,可以用来测量孔是否已加工。
φ
100
φ
40±0.012
φ
15±0.01
1
0
2
0
7
0
标签
面A
面B
3
图2
(2)面A和B是否已加工?
由于只要求检测出是否加工即可,故对检测精度没太大要求。该工件A、B
面加工前为圆柱体,于是只需在运送带两侧设置两个行程开关即可,若有未加工
的面,则工件就会压下相应的行程开关。
(3)孔φ15±0.01精度是否满足要求?
方向设计一个类似于塞规的测定杆,在测定杆的圆周上沿半径方向放置三只
电感式位移传感器。测量原理如图所示。假设由于测定杆轴安装误差,移动轴位
置误差以及热位移等误差等导致测定杆中心与镗孔中心O存在偏心e,则可通过
镗孔内径上的三个被测点W1,W2,W3测出平均圆直径。在测定杆处相隔角装
上三个电感式位移传感器,用该检测器可测量出间隙量,,。已知测定杆半径r,
则可求出。根据三点式平均直径测量原理,平均圆直径=,公式中a,b为常数,由
传感器配置角决定,该测量杆最佳配置角度取,取a=b=0.8717。偏心e的影响完
全被消除,具有以测定杆自身的主机算环为基准值测量孔径的功能,可消除室温
变化引起的误差,确保的测量精度。
4
图3 平均孔径测定原理
(4)凸台外径φ40±0.012精度是否满足要求?
测量凸台外径φ40±0.012精度时可以用CCD图像传感技术,其示意图如图
4所示。
图4 凸台外径尺寸检测系统结构图
该系统主要有照明装置、图像采集装置及处理系统三部分组成。主要工作原
理:通过光学成像系统将工件外径图像成在CCD的像敏面上,像敏面将罩在每
个像敏单元上的图像信号通过光电效应,将物体的反射光线按亮度强弱转变,变
成相应数目的载流子。在某一个时钟周期内,CCD 器件 在转移脉冲的作用下将
门极上收集到的电子量转移到 CCD 的移位寄存器中,在图像采集卡作中,通过
5
放大电路 对信号进行放大,再经过 A /D 转换将模拟信号的一系列 有目的性的
处理转变成为数字信号。数字信号保存到计算机或者其他处理器进行图像或图形
的处理,从而获取工件外径尺寸的相关信息,进而转化为具体的尺寸值,以判断
外径尺寸是否满足其精度要求。
(5)零件质量20±0.01kg是否满足要求?
在测力传感器中,把电阻应变片贴在专门设计的传感部件(弹性元件上),
当被测力作用在弹性体上时,弹性体因受力而产生应力和应变,粘贴在变形部位
的电阻应变片的阻值发生改变。当贴片部位受拉应力作用时,应变片的电阻丝被
拉长而使阻值变大,当贴片部位受压应力作用时,应变片得电阻丝被压缩而使阻
值减小,通过分压电路或者电桥测量应变片阻值变化大小,即可测量出被测力的
大小。
(6)产品标签(白色)是否帖正或漏帖?
如图5所示,利用四个圆柱式反射型传感器来检测标牌是否正确安装。当标
牌在正确位置时候,四个传感器收到相同强度的反射光,系统工作正常,让产品
通过。当标牌位置不正确时或者漏钉标牌时,反射光变化,经逻辑电路启动机械
推杆,剔出线外纠正。(光电开关)
图5标签检测图
(7)如果不合格将其剔除到次品箱;
如图6所示,在每个检测台上安装一台废品剔除装置,当检测得到该产品不
合格时立即给此装置一个信号,电磁阀动作使液压缸中的活塞杆向前推进,将不
合格产品推到次品箱中。
图8 剔除废品装置
6
Y
Y
Y
Y
Y
N
Y
(8)对合格产品和不合格产品进行计数。
在第一道工序开始出和最后一道工序结束出分别安装一组光电计数器,分别
统计加工产品的总数总N和加工合格的产品数合N,然后通过计算机记录数据,并
计算出不合格产品数不总合=-NNN。
三、自动检测流程图
检测孔是否已加工
检测面A、B是否已
加工
检测孔精度是否满
足要求
检测凸台外径精度
是否满足要求
检测孔零件质量是
否满足要求
产品标签是否贴正
或漏贴
不合格产品剔
除到次品箱
开始
结束
检测工件总数总N
检测合格产品合N
