安全作业指导书单位工程名称塔吊基础设计计算书建设单位施工单位项目经理技术负责人安全员2004年月日1工程概况1.1工程名称：1.2建筑面积：m2 。
1.3结构型式：结构，层。
最大高度h= m.1.4质量标准：1.5工期要求：总工期：d。
本分项工程工期：d。
1.6塔吊型号:1.7塔吊最大起重量:t；最大臂长m,起重量t。
1.8塔吊基础形式:固定式桩承台厚度砼标号:C35 1.9吊基水平配筋:双层双向；主筋直径间距@200竖向配筋:塔吊施工方案编制人职务（称）审核人职务（称）批准人职务（称）批准部门（章）编制日期程塔吊施工方案一、工程概况：二、塔吊基础承台；设计承台长度为4m，宽度为4m，砼标号为C20，承台下为4根Φ700钻孔灌注桩，控制标高为-2.9m松散层为1.5m，有效桩长为35m。
钢筋笼的配筋为：主筋12Φ18，其中6Φ18长为10m，锚入承台内长度为800，笼箍筋为Φ8@300螺旋筋，加强箍为Φ12@2000。
塔吊基础厚度为 1.6m，顶标高为-2.9m，塔吊基础承台配筋详见附图。
三、塔吊的安装(一)本塔吊的安装高度为80m，自由高度10m，提升高度20m，该塔吊设计附着高度及使用高度中以塔身中心距建筑物 6.8。
要求为五次附着，第一次附着标高为15m，第二次及以上的附着间距为10m，四根撑杆的长度分别为8.2m，6.7m，该附着装置由项目部根据施工现场测得数据后确定，撑杆部分采用圆管制作。
共分4点附着。
(二)为了增加塔吊的使用稳定性，减少塔身的自由高度，改善塔身的受力情况，提高塔吊的使用高度，而增加受力装置，主要把塔身的水平分力通过此装置传递给建筑物，附着装置由附着架通过撑杆固定的建筑物双耳连接基座上。
(三)作业前的检查：(1)驾驶人员必须经过专门的训练，了解机械构造，原理和操作方法懂得保养和安全操作规程，身体健康，责任心强并经考核合格后持证单独操作。
(2)应认真阅读塔吊说明书，司机必须遵照QTZ63型塔吊说明书要求使用。

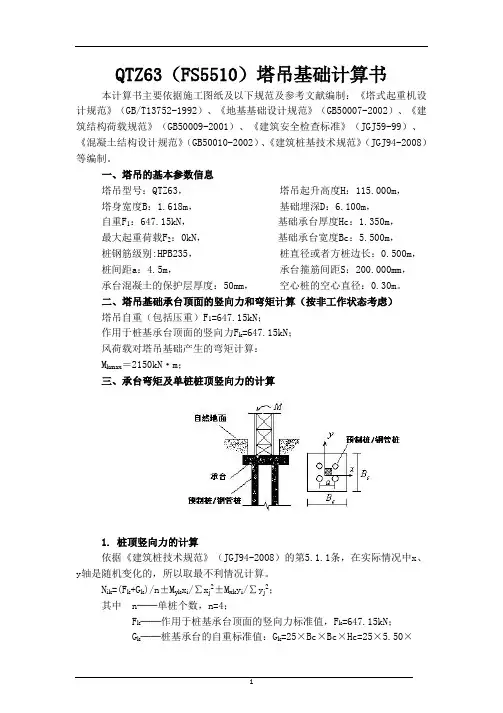

QTZ63（FS5510）塔吊基础计算书本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）、《地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001）、《建筑安全检查标准》（JGJ59-99）、《混凝土结构设计规范》（GB50010-2002）、《建筑桩基技术规范》（JGJ94-2008）等编制。
一、塔吊的基本参数信息塔吊型号：QTZ63，塔吊起升高度H：115.000m，塔身宽度B：1.618m，基础埋深D：6.100m，自重F1：647.15kN，基础承台厚度Hc：1.350m，最大起重荷载F2：0kN，基础承台宽度Bc：5.500m，桩钢筋级别:HPB235，桩直径或者方桩边长：0.500m，桩间距a：4.5m，承台箍筋间距S：200.000mm，承台混凝土的保护层厚度：50mm，空心桩的空心直径：0.30m。
二、塔吊基础承台顶面的竖向力和弯矩计算（按非工作状态考虑）塔吊自重（包括压重）F1=647.15kN；作用于桩基承台顶面的竖向力F k=647.15kN；风荷载对塔吊基础产生的弯矩计算：M kmax＝2150kN·m；三、承台弯矩及单桩桩顶竖向力的计算1. 桩顶竖向力的计算依据《建筑桩技术规范》（JGJ94-2008）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。
N ik=(F k+G k)/n±M yk x i/∑x j2±M xk y i/∑y j2；其中 n──单桩个数，n=4；F k──作用于桩基承台顶面的竖向力标准值，F k=647.15kN；G k──桩基承台的自重标准值：G k=25×Bc×Bc×Hc=25×5.50×5.50×1.35=1020.94kN；M xk,M yk──承台底面的弯矩标准值，取2150.00kN·m；x i,y i──单桩相对承台中心轴的XY方向距离a/20.5=3.18m；N ik──单桩桩顶竖向力标准值；经计算得到单桩桩顶竖向力标准值最大压力：N kmax=(647.15+1020.94)/4+2150.00×3.18/(2×3.182)=754.86kN。
塔吊基础计算一、天然基础塔吊在安装完毕后。
其下地基即承受塔吊基础传来的上部荷载，一是竖向荷载，包括塔吊重量F和基础重量G；另一部分是弯矩M，主要是风荷载和塔吊附加荷卸产生的弯矩。
塔吊基础受力，可简化成偏心受压的力学模型（图1），此时，基础边缘的接触压力最大值和最小值分别可以按下式计算：图1塔吊基础受力简图（天然地基）图1塔吊基础受力简图（天然地基）其中：F————塔吊工作状态的重量，单位KNG————基础自重，单位KNG=b×b×h×ρ，单位KNb×h———基础边长、厚度，单位mρ——————基础比重，取25KN/m3e————偏心距，单位me=M/（F+G）M————塔吊非工作状态下的倾覆力矩。
若计算出的P min<0，即基底出现拉力，由于基底和地基之间不能承受拉力，此时基底接触压力将重新分布。
应按下式重新计算P maxF、M可由塔吊说明书中给出，将计算得出的最大接触压力P max和地质资料中给出的地基承载力标准值相比较，小于地基的承载力标准值即可满足要求。
二、桩基础对于有桩基础的塔吊，必须验算桩基础的承载力。
根据计算分析，在非工作状态下，塔吊大臂垂直于基础面对角线时最危险。
当以对角两根桩的连线为轴（图2—1），产生倾覆力矩时，将由单桩受力，此时桩的受力为最不利情况。
图2—1桩基础１、受力简图图2—2塔吊基础受力简图（桩基础）２、荷载计算当只受到倾覆力矩时：当只受到基础承台及塔吊重力时：3、单桩荷载最不利情况３、单桩最小荷载若计算出的P2＜0，即桩将受到拉力，拉力为|P2|L———桩的中心距。
４、单桩承载力单桩的受压承载力由桩侧摩阻力共同承担的，单桩受压承载力为：单桩的抗拔承载力由桩侧摩阻力承担，单桩抗拔力为：R K2=U P∑q Si L i （2—6）其中：q p—————桩端承载力标准值，KP aA P—————桩身横截面面积，m2U—————桩身的周长，mPq Si—————桩身第I层土的摩阻力标准值，KP A kL i—————按土层划分的各段桩长，m将计算所得的P1和R K1相比较，|P2|和R K2相比较，若P1< R K1且|P2|< R K2则可满足要求。
塔吊基础计算QTZ63塔吊天然基础的计算书参数信息：塔吊型号为QTZ63，自重(包括压重)为F1=450.80kN，最大起重荷载为F2=60.00kN，塔吊倾覆力距为M=630.00kN.m，塔吊起重高度为70.00m，塔身宽度为B=1.50m，混凝土强度等级为C35，基础埋深为D=5.00m，基础最小厚度为h=1.35m，基础最小宽度为Bc=5.00m。
基础最小尺寸计算：基础的最小厚度为H=1.35m，基础的最小宽度为Bc=5.00m。
塔吊基础承载力计算：按照《建筑地基基础设计规范》(GB-2002)第5.2条承载力计算。
计算简图如下：当不考虑附着时的基础设计值计算公式为：当考虑附着时的基础设计值计算公式为：当考虑偏心距较大时的基础设计值计算公式为：其中，F为塔吊作用于基础的竖向力，包括塔吊自重、压重和最大起重荷载，F=1.2×510.8=612.96kN；G为基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D) =4012.50kN；Bc为基础底面的宽度，取Bc=5.00m；W为基础底面的抵抗矩，W=Bc×Bc×Bc/6=20.83m3；M为倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×630.00=882.00kN.m；a为合力作用点至基础底面最大压力边缘距离(m)，按下式计算：a=5.00/2-882.00/(612.96+4012.50)=2.31m。
经过计算得到：无附着的最大压力设计值为Pmax=(612.96+4012.50)/5.002+882.00/20.83=227.35kPa；无附着的最小压力设计值为Pmin=(612.96+4012.50)/5.002-882.00/20.83=142.68kPa；有附着的压力设计值为P=(612.96+4012.50)/5.002=185.02kPa；偏心距较大时压力设计值为Pkmax=2×(612.96+4012.50)/(3×5.00×2.31)=267.06kPa。
