当前位置：文档之家 › 微机系统实验报告.doc

微机系统实验报告.doc

  • 格式：doc
  • 大小：25.50 KB
  • 文档页数：4

微机系统实验报告
(XXXX第一学期)课程名称微机原理与接口技术实验名称(1)消除语法错误(2)微机系统串口测试实验时间12月11日XXXX南京邮电大学教师李爱群学生姓名巨黄杰班级编号B14020230电子科学与工程学院电子科技字模课文(1)实验名称排除语法错误教师李爱群实验类型验证实验课时2实验时间2016.11。

首先，实验的目的和要求进一步学习汇编语言源程序的编辑、汇编、目标文件的完整性和可执行文件的执行过程；
掌握编辑软件的使用，MASM，链接和调试；
掌握汇编语言的语法规则。

二、实验环境(实验设备)未来汇编软件windows 7
三、实验的原则和内容
1.实验
【1.3.1】
要求通过比较法完成8位二进制数转换为十进制数的屏幕显示功能。

给定的程序中有许多语法错误。

需要按原样编辑源程序。

组装后，根据TASM给出的错误信息修改源程序，直到没有语法错误。

然后链接并执行相应的可执行文件。

屏幕上会显示正确的执行结果:
25 9=34，修改程序如下:
. 486数据段使用16总和数据库？MESG数据库' 25 9='数据库0，
0 '，$' N1数据库9N2数据库25数据结束代码段使用16假定条件为CS:代码，DS :数据开始: MOV轴，数据MOV轴，MOV BX轴，偏移量总和MOV轴，N1移动轴，N2添加轴，移动轴[BX]，AH调用昌移动轴，9移动轴DX，偏移量MESG INT 21H移动轴AH，4CH INT 21H昌进程最后3360凸轮轴位置字节PTR [BX]
首先，实验的目的和要求进一步学习汇编语言源程序的编辑、汇编、目标文件的完整性和可执行文件的执行过程；
掌握编辑软件的使用，MASM，链接和调试；
掌握汇编语言的语法规则。

二、实验环境(实验设备)未来汇编软件windows 7
三、实验的原则和内容
1.实验
【1.3.1】
要求通过比较法完成8位二进制数转换为十进制数的屏幕显示功能。

给定的程序中有许多语法错误。

需要按原样编辑源程序。

组装后，根据TASM给出的错误信息修改源程序，直到没有语法错误。

然后链接并执行相应的可执行文件。

屏幕上会显示正确的执行结果:
25 9=34，修改程序如下:
. 486数据段使用16总和数据库？MESG数据库' 25 9='数据库0，0 '，$' N1数据库9N2数据库25数据结束代码段使用16假定条件为CS:代码，DS :数据开始: MOV轴，数据MOV轴，MOV BX轴，偏
移量总和MOV轴，N1移动轴，N2添加轴，移动轴[BX]，AH调用昌移动轴，9移动轴DX，偏移量MESG INT 21H移动轴AH，4CH INT 21H昌进程最后3360凸轮轴位置字节PTR [BX]
实验2的关键思想是:
循环中的每个数字都与0进行比较。

如果大于或等于0，则跳至BX厦门公司。

如果小于0，计数器加1，然后比较最小值。

然后，INC BX公司用02功能显示该号码，并将计数发送给DL。

五、指导老师的评语和成绩由李爱群《实际测试日报表》(二)实验名称测试计算机系统串口指导老师李爱群实验类型设计实验二班实验时间2016.11审核。

四、实验的目的和要求掌握8250串行接口芯片的使用和初始化编程。

五、实验环境(实验设备)PC机系列机，汇编语言开发工具。

. 586数据段使用16 BUF数据库‘hello word’，09H透镜EQU $-BUF MESG数据库‘接收字符3360’，‘美元’数据结束数据段使用16假设CS:CODE代码，DS:DATABEG: MOV AX，数据MOV DS，AX CALL 18250 MOV DX，偏移量MESG MOV AH，9H INT 21H LEA BX，BUF MOV CX，透镜扫描: MOV DX，2FDH通信线路状态寄存器在A1、DX；此时，检查发送保持寄存器是否具有值TEST AL，01H JNZ进程；如果遗嘱可以阅读，20小时；如果A5为1，将其写入发送保存寄存器JZ扫描；否则，无法写入，继续检查MOV DX，2F8H 写入传输保存寄存器MOV·阿尔，[·BX]输出DX，阿尔公司BX；写
入后，考虑直接将读取的输出用于屏幕循环扫描处理:接收子程序movdx，2f8hin al，dx和al，01111111bcmpal，03hjnzdisp。

此时，可以从accept cache寄存器中读取movah、4chint21h dispprocpushaxmovah、02hmodl、al int 21h popaxjmp scan disp ndpi 8250 procmovdx、2fbhmoval、80hmoutdx。

铝MOV DX、2F9H MOV 铝、0输出DX、铝MOV DX、2F8H MOV铝、30H输出DX、铝MOV DX、2FBH MOV铝、0AH输出DX、铝MOV DX、2F9H MOV铝、0输出DX、铝MOV DX、2FCH MOV AL、0输出DX、铝重定时8250端节点结束端
四、实验总结(包括问题和解决方案、经验、意见和建议等。

)通过这个实验我掌握了串行通信的基本知识，825
1.8255的结构提高了我们对串行接口的控制端口和数据端口的理解。

五、指导员对评审员李爱群日成果的评价。

合集下载

微机原理实验报告册(3篇)

微机原理实验报告册(3篇)

第1篇一、实验目的1. 理解和掌握微机的基本组成和工作原理；2. 熟悉微机硬件设备和实验仪器的使用方法；3. 提高动手实践能力，培养解决实际问题的能力；4. 深入理解微机原理课程内容，为后续课程学习奠定基础。

二、实验内容1. 微机系统认识实验2. 微机硬件组成实验3. 微机指令系统实验4. 微机寻址方式实验5. 微机程序设计实验6. 微机接口技术实验三、实验仪器与设备1. 微机原理实验箱2. 示波器3. 数字万用表4. 计算机一台5. 实验指导书四、实验步骤与内容1. 微机系统认识实验（1）观察实验箱的结构，了解各个模块的功能；（2）熟悉实验箱的电源、复位、运行等按钮的使用方法；（3）学习微机系统的工作流程，包括加电、复位、启动等过程；（4）观察微机系统启动后的运行状态，了解各个模块的协同工作。

2. 微机硬件组成实验（1）观察实验箱的CPU、内存、I/O接口等硬件模块；（2）学习CPU的内部结构，包括寄存器、控制单元、运算单元等；（3）学习内存的存储原理，了解ROM、RAM等存储器的特点；（4）学习I/O接口的工作原理，了解中断、DMA等传输方式。

3. 微机指令系统实验（1）学习微机指令系统的基本格式，包括操作码、地址码等；（2）掌握微机指令系统的寻址方式，包括立即寻址、直接寻址、间接寻址等；（3）编写简单的汇编语言程序，实现加、减、乘、除等运算；（4）学习微机中断处理过程，了解中断向量表、中断服务程序等概念。

4. 微机寻址方式实验（1）学习微机寻址方式的基本概念，包括直接寻址、间接寻址、寄存器寻址等；（2）编写程序，实现不同寻址方式下的数据访问；（3）观察不同寻址方式对程序执行速度的影响。

5. 微机程序设计实验（1）学习汇编语言程序设计的基本方法，包括数据定义、指令编写、程序结构等；（2）编写简单的程序，实现数据交换、排序等操作；（3）学习微机程序的调试方法，包括单步执行、断点设置等。

6. 微机接口技术实验（1）学习微机接口技术的基本概念，包括并行接口、串行接口等；（2）观察实验箱中的并行接口、串行接口等模块，了解其工作原理；（3）编写程序，实现数据在并行接口、串行接口之间的传输；（4）学习微机中断处理在接口技术中的应用。

微机原理实验报告-两个多位十进制数相加的实验等.doc

微机原理实验报告-两个多位十进制数相加的实验等.doc

微机原理实验报告-两个多位十进制数相加的实验等微机原理实验报告班级：学号：姓名：实验一两个多位十进制数相加的实验一、实验目的学习数据传送和算术运算指令的用法熟悉在PC机上建立、汇编、链接、调试和运行汇编语言程序的过程。

二、实验内容将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在以DATA1、DATA2为首的5个内存单元中（低位在前），结果送回DATA1处。

三、程序流程图图3-1四、参考程序清单DATA SEGMENTDATA1 DB 33H,39H,31H,37H,34H;被加数DATA1END E QU $-1DATA2 DB 34H,35H,30H,38H,32H;加数DATA2END EQU $-1SUM DB 5 DUP(?)DATA ENDSSTACK SEGMENTSTA DB 20 DUP(?)TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK,ES:DATA START: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXMOV SI,OFFSET DATA1ENDMOV DI,OFFSET DATA2ENDCALL ADDAMOV AX,4C00HINT 21HADDA PROC NEARMOV DX,SIMOV BP,DIMOV BX,05HAD1: SUB BYTE PTR [SI],30HSUB BYTE PTR [DI],30HDEC SIDEC DIDEC BXJNZ AD1MOV SI,DXMOV DI,BPMOV CX,05HCLCAD2: MOV AL,[SI]MOV BL,[DI]ADC AL,BLAAAMOV [SI],ALDEC SIDEC DILOOP AD2MOV SI,DXMOV DI,BPMOV BX,05HAD3: ADD BYTE PTR [SI],30HADD BYTE PTR [DI],30HDEC SIDEC DIDEC BXJNZ A D3RETADDA ENDP CODE ENDSEND S TART五、实验结果分析我们计算的结果是：84256他们结果是一样的。

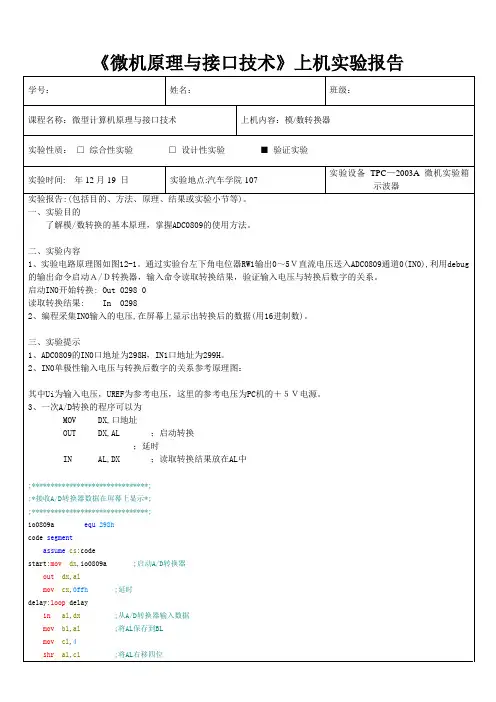

同济大学微机原理实验报告(DOC)

同济大学微机原理实验报告(DOC)

《微机原理与接口技术》上机实验报告学号：姓名：班级：课程名称：微型计算机原理与接口技术上机内容：模/数转换器实验性质：□综合性实验□设计性实验■验证实验实验时间: 年12月19 日实验地点:汽车学院107 实验设备TPC—2003A微机实验箱示波器实验报告:(包括目的、方法、原理、结果或实验小节等)。

一、实验目的了解模/数转换的基本原理，掌握ADC0809的使用方法。

二、实验内容1、实验电路原理图如图12-1。

通过实验台左下角电位器RW1输出0～5Ｖ直流电压送入ADC0809通道0(IN0),利用debug 的输出命令启动Ａ/Ｄ转换器，输入命令读取转换结果，验证输入电压与转换后数字的关系。

启动IN0开始转换: Out 0298 0读取转换结果: In 02982、编程采集IN0输入的电压,在屏幕上显示出转换后的数据(用16进制数)。

三、实验提示1、ADC0809的IN0口地址为298H，IN1口地址为299H。

2、IN0单极性输入电压与转换后数字的关系参考原理图：其中Ui为输入电压，UREF为参考电压，这里的参考电压为PC机的＋５Ｖ电源。

3、一次A/D转换的程序可以为MOV DX,口地址OUT DX,AL ；启动转换；延时IN AL,DX ；读取转换结果放在AL中;*******************************;;*接收A/D转换器数据在屏幕上显示*;;*******************************;io0809a equ298hcode segmentassume cs:codestart:mov dx,io0809a ;启动A/D转换器out dx,almov cx,0ffh;延时delay:loop delayin al,dx;从A/D转换器输入数据mov bl,al;将AL保存到BLcall disp ;调显示子程序显示其高四位mov al,bland al,0fhcall disp ;调显示子程序显示其低四位mov ah,02mov dl,20h;加回车符int21hmov dl,20hint21hpush dxmov ah,06h;判断是否有键按下mov dl,0ffhint21hpop dxje start ;若没有转STARTmov ah,4ch;退出int21hdisp proc near;显示子程序mov dl,alcmp dl,9;比较DL是否>9jle ddd ;若不大于则为'0'-'9',加30h为其ASCII码add dl,7;否则为'A'-'F',再加7ddd: add dl,30h;显示mov ah,02int21hretdisp endpcode endsend start五、实验小结通过实验，了解和掌握模/数转换的工作原理，熟悉汇编代码的编写。

8086微机原理实验报告

8086微机原理实验报告

8086微机原理实验报告实验名称：8086微机原理实验实验目的：1.深入了解8086微处理器的内部结构和指令系统。

2.掌握汇编语言的编程方法和技巧。

3.熟悉微机系统的输入输出操作原理。

4.掌握8086微机系统的调试方法和程序调试技巧。

实验器材：1.8086微处理器芯片2.Intel 8086学习板3.编程器4.示波器5.实验箱实验步骤：1.熟悉8086微处理器的内部结构和指令系统在开始实验前，首先需要熟悉8086微处理器的内部结构和指令系统。

通过阅读教材和讲义，了解到8086微处理器采用16位结构，具有4个寄存器组，支持16种不同寻址方式的指令。

熟练掌握常用的指令系统和汇编语言的编程方法。

2.设计并编制简单的汇编程序在熟悉8086微处理器的内部结构和指令系统后，我们开始设计并编制简单的汇编程序。

本实验中，我们编写了一个简单的汇编程序，用于实现两个数的加法操作，并将结果存储在内存中。

程序中使用了mov指令将操作数送入寄存器，add指令将它们相加，再用mov指令将结果存储到内存中。

程序流程图如下所示：a. 将第一个数送入累加器A中。

b. 将第二个数送入寄存器B中。

c. 执行add指令，将A和B相加，结果保存在A中。

d. 将结果存储到内存中。

e. 程序结束。

3.调试程序并进行测试在完成汇编程序的编写后，我们需要使用调试器对程序进行调试，并进行测试。

首先，将程序加载到学习板上进行调试。

在调试过程中，我们使用示波器观察各个信号的波形，以确定程序的正确性。

通过逐步单步执行程序并观察寄存器和标志位的变化，我们验证了程序的正确性。

接下来，我们使用输入设备输入两个数，并观察输出结果是否正确。

测试结果表明程序正确实现了两个数的加法操作。

4.总结体会和改进建议通过本次实验，我们深入了解了8086微处理器的内部结构和指令系统，掌握了汇编语言的编程方法和技巧，熟悉了微机系统的输入输出操作原理，以及掌握了8086微机系统的调试方法和程序调试技巧。
