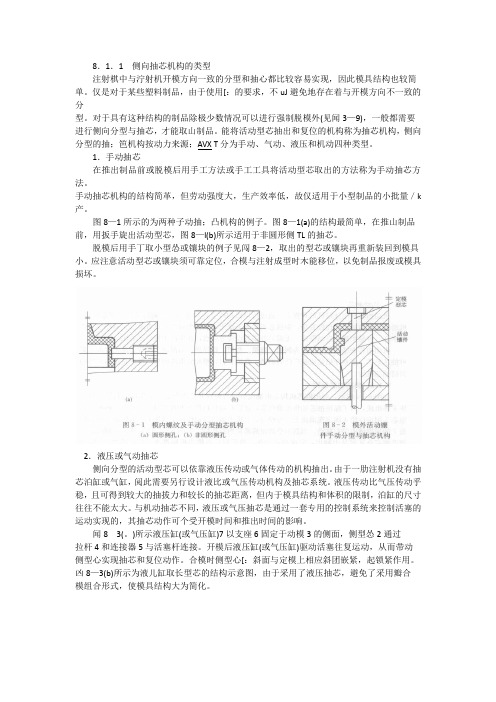

8．1．1 侧向抽芯机构的类型注射棋中与泞射机开模方向一致的分型和抽心都比较容易实现，因此模具结构也较简单。
仅是对于某些塑料制品，由于使用[：的要求，不uJ避免地存在着与开模方向不一致的分型。
对于具有这种结构的制品除极少数情况可以进行强制脱模外(见闻3—9)，一般都需要进行侧向分型与抽芯，才能取山制品。
能将活动型芯抽出和复位的机构称为抽芯机构，侧向分型的抽；笆机构按动力来源；AVX T分为手动、气动、液压和机动四种类型。
1．手动抽芯在推出制品前或脱模后用手工方法或手工工具将活动型芯取出的方法称为手动抽芯方法。
手动抽芯机构的结构简革，但劳动强度大，生产效率低，故仅适用于小型制品的小批量／k 产。
图8—1所示的为两种子动抽；凸机构的例子。
图8—1(a)的结构最简单，在推山制品前，用扳手旋出活动型芯，图8—l(b)所示适用于非圆形侧TL的抽芯。
脱模后用手丁取小型怂或镶块的例子见闯8—2，取出的型芯或镶块再重新装回到模具小。
应注意活动型芯或镶块须可靠定位，合模与注射成型时木能移位，以免制品报废或模具损坏。
2．液压或气动抽芯侧向分型的活动型芯可以依靠液压传动或气体传动的机构抽出。
由于一肋注射机没有抽芯泊缸或气缸，阅此需要另行设计液比或气压传动机构及抽芯系统。
液压传动比气压传动乎稳，且可得到较大的抽拔力和较长的抽芯距离，但内于模具结构和体积的限制，泊缸的尺寸往往不能太大。
与机动抽芯不同，液压或气压抽芯是通过一套专用的控制系统来控制活塞的运动实现的，其抽芯动作可个受开模时间和推出时间的影响。
闻8 3(。
)所示液压缸(或气压缸)7以支座6固定于动模3的侧面，侧型怂2通过拉杆4和连接器5与活塞杆连接。
开模后液压缸(或气压缸)驱动活塞往复运动，从而带动侧型心实现抽芯和复位动作。
合模时侧型心[：斜面与定模上相应斜团嵌紧，起锁紧作用。
凶8—3(b)所示为液儿缸取长型芯的结构示意图，由于采用了液压抽芯，避免了采用瓣合模组合形式，使模具结构大为简化。
第十章侧向分型与抽芯机构§10.1 侧向分型与抽芯机构的分类及组成§10.2 抽芯力与抽芯距的确定§10.3 斜导柱侧向分型与抽芯机构§10.4 弯销侧向分型与抽芯机构§10.5 斜导槽侧向分型与抽芯机构§10.6 斜滑块侧向分型与抽芯机构§10.7 齿轮齿条侧向分型与抽芯机构§10.8 弹性元件侧向分型与抽芯机构§10.9 手动侧向分型与抽芯机构§10.10 液压或气动侧向分型与抽芯机构观察下列塑件有什么特点？塑件上有侧向孔、侧向凸凹、侧向凸台——“倒扣”（undercut）侧孔Ø侧型芯:当塑件上具有与开模方向不同的内外侧孔或侧凹等结构阻碍塑件直接脱模时,必须将成型侧孔或侧凹的零件做成活动结构的零件。
Ø侧向抽芯机构：侧向成型杆、成型块应在开模时首先从制件中抽出，才能推出制品。
完成侧向成型杆及成型块抽芯、复位的机构统称侧向抽芯机构。
§10.1 侧向分型与抽芯机构的分类及组成1、侧向分型与抽芯机构的分类–按动力来源分类：Ø机动侧向分型与抽芯机构Ø液压或气动侧向分型与抽芯机构Ø手动侧向分型与抽芯机构1）机动侧向分型与抽芯机构–机动抽芯依靠注射机的开模力（或推出力），通过传动机构改变运动方向，将侧向的活动型芯抽出；合模时，又靠传动零件使侧向成型零件复位。
–特点：模具结构比较复杂，但抽芯不需人工操作，抽拔力较大，具有灵活、方便、生产效率高、容易实现全自动操作、无需另外添置设备等优点，在生产中被广泛采用。
l机动侧向抽芯机构按结构形式的分类：Ø斜导柱（斜销）侧向分型与抽芯机构Ø弯销侧向分型与抽芯机构Ø斜导槽侧向分型与抽芯机构Ø斜滑块侧向分型与抽芯机构Ø齿轮齿条侧向分型与抽芯机构Ø弹性元件侧向分型与抽芯机构2）液压或气动侧向分型与抽芯机构–侧向分型的活动型芯可以依靠液压传动或气压传动的机构抽出。
侧向分型抽芯机构的分类
当塑件处在与开模分型不同的方向时，在其内侧和外侧上带有孔、凹槽或凸起时，如图4 一
128 所示，为了能对所成型的塑件进行脱模，必须将成型侧孔、侧凹或侧凸的部位做成活动零件，
即侧型芯或侧型腔，然后在模具开模前(或开模后)将其抽出。完成侧型芯或侧型腔抽出和复位动
作的机构称为侧向分型抽芯机构。以往，成型侧向凸起的部分称为侧向分型，成型侧向孔或凹槽
的机构称为侧向抽芯，但现在两者往往不加区分，均称为侧向分型抽芯机构，或简称为侧向抽芯
机构。
根据驱动方式的不同，侧向分型抽芯机构可分为手动、机动、液压(或气动)、联合作用4 种
类型，其中以机动侧向分型抽芯机构最为常用。
1 .手动分型抽芯机构
手动分型抽芯机构采用手工方法或手工工具将侧型芯或侧型腔从塑件内取出，多用于试制和
小批量生产塑件的模具，可分为手动模内抽芯和手动模外抽芯两种类型。
( 1 )手动模内抽芯。它是指在开模前依靠人工直接抽拔，或通过简单传动装置抽出侧型芯
或分离侧型腔。图4 一129 ( a )所示为旋转体侧型芯手动模内抽芯机构，把侧型芯和丝杆做成
一体，通过手工转动丝杆，使侧型芯抽出。图4 一129 ( b )所示为非旋转体侧型芯手动模内抽
芯机构，侧型芯和丝杆单独制造，手工旋转丝杆，驱动侧型芯完成抽芯动作。
( 2 )手动模外抽芯。手动模外抽芯是指开模后将侧型芯或侧型腔连同塑件一起脱出，在模
外手工扳动侧向抽芯机构，将侧型芯或侧型腔从塑件中抽出，如图4 一130 所示。
手动抽芯机构结构简单，制模容易，但是侧抽芯和侧向分型的动作由人工来实现，操作麻烦，
生产效率低，不能自动化生产，工人劳动强度大，故在抽拔力较大的场合不能采用。
2 .机动式分型抽芯机构
机动式分型抽芯机构是指利用注射机的开模运动和动力，通过传动零件完成模具的侧向分
型、抽芯及其复位动作的机构。这类机构结构比较复杂，但是具有较大的抽芯力和抽芯距，且动
作可靠，操作简单，生产效率高，因此广泛应用于生产实践中。根据传动零件的不同，可分为斜
导柱抽芯、斜滑块抽芯、弯销抽芯、斜导槽抽芯、楔块抽芯，齿轮齿条抽芯、斜槽抽芯、弹黄抽
芯八种形式。
3 .液压抽芯或气压抽芯机构
液压抽芯或气压抽芯机构主要是利用液压传动或气压传动机构，实现侧向分型和抽芯运动。
这类机构的特点是：抽芯力大，抽芯距长，侧型芯或侧型腔的移动不受开模时间或推出时间的限
制，抽芯动作比较平稳，但成本较高，故多用于大型注射模具，例如四通管接头等。图4 一131
所示为液压抽芯机构。注射成型时，侧型芯2 由定模板l 上的楔紧块3 锁紧，开模过程中楔紧
块3 离开侧型芯2 ，然后由液压抽芯机构抽出侧型芯。液压抽芯机构需要在模具上配置专门的
抽芯液压缸。现在注射机均带有抽芯的液压管路和控制系统，所以液压侧向分型与抽芯也十分方
便。图4 一132 所示为气压抽芯机构，开模之前先抽出侧型芯，开模后由推杆将塑件推出。
4 .联合作用抽芯机构
在注射模设计中，由于塑件结构复杂，有时需要采用联合作用抽芯机构。所谓联合作用抽芯
机构，是指由于塑件结构限制，仅采用一种抽芯机构不能完成抽芯工作，需采用两种或两种以上
的抽芯机构联合作用来完成抽芯工作的机构。如图4 一133 所示，图4 一133 ( a )所示的塑
件由于右半部分限制，选C 一C 面为分型面，则D 处需侧抽芯，但这里有与侧抽方向垂直的侧
凹，显然用单一的侧抽芯机构无法完成抽芯工作，需设计联合作用抽芯机构完成抽芯。如图4 一
133 ( b )所示，该模具采用斜导柱与滑块联合抽芯机构，侧滑块8 上开有斜向导滑槽，内装斜
滑块4 ，开模时，在斜导柱7 的驱动下，滑块向右移动，由于弹簧9 和塑件的限制，先完成斜
滑块4 的抽芯，当限位螺钉10 限位时，斜导柱7 带动侧滑块8 及斜滑块4 完成全部抽芯过程。
