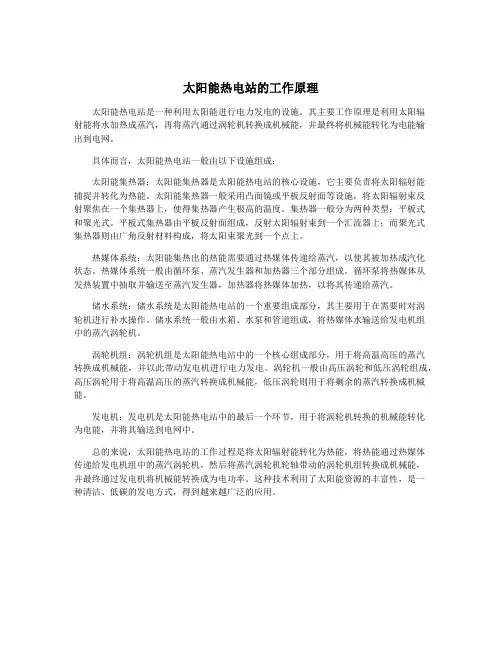

太阳能热电站的工作原理太阳能热电站是一种利用太阳能进行电力发电的设施。

其主要工作原理是利用太阳辐射能将水加热成蒸汽，再将蒸汽通过涡轮机转换成机械能，并最终将机械能转化为电能输出到电网。

具体而言，太阳能热电站一般由以下设施组成：太阳能集热器：太阳能集热器是太阳能热电站的核心设施，它主要负责将太阳辐射能捕捉并转化为热能。

太阳能集热器一般采用凸面镜或平板反射面等设施，将太阳辐射束反射聚焦在一个集热器上，使得集热器产生极高的温度。

集热器一般分为两种类型：平板式和聚光式。

平板式集热器由平板反射面组成，反射太阳辐射束到一个汇流器上；而聚光式集热器则由广角反射材料构成，将太阳束聚光到一个点上。

热媒体系统：太阳能集热出的热能需要通过热媒体传递给蒸汽，以使其被加热成汽化状态。

热媒体系统一般由循环泵、蒸汽发生器和加热器三个部分组成。

循环泵将热媒体从发热装置中抽取并输送至蒸汽发生器，加热器将热媒体加热，以将其传递给蒸汽。

储水系统：储水系统是太阳能热电站的一个重要组成部分，其主要用于在需要时对涡轮机进行补水操作。

储水系统一般由水箱、水泵和管道组成，将热媒体水输送给发电机组中的蒸汽涡轮机。

涡轮机组：涡轮机组是太阳能热电站中的一个核心组成部分，用于将高温高压的蒸汽转换成机械能，并以此带动发电机进行电力发电。

涡轮机一般由高压涡轮和低压涡轮组成，高压涡轮用于将高温高压的蒸汽转换成机械能，低压涡轮则用于将剩余的蒸汽转换成机械能。

发电机：发电机是太阳能热电站中的最后一个环节，用于将涡轮机转换的机械能转化为电能，并将其输送到电网中。

总的来说，太阳能热电站的工作过程是将太阳辐射能转化为热能，将热能通过热媒体传递给发电机组中的蒸汽涡轮机，然后将蒸汽涡轮机轮轴带动的涡轮机组转换成机械能，并最终通过发电机将机械能转换成为电功率。

这种技术利用了太阳能资源的丰富性，是一种清洁、低碳的发电方式，得到越来越广泛的应用。

太阳能集热器工作原理
太阳能集热器是利用太阳能的热量来加热水或空气的设备。

它的工作原理如下：
1. 集热板：太阳能集热器通常由一个黑色的集热板组成，这个板可以吸收太阳光的辐射热量。

集热板中的吸收层可以将太阳光转化为热能。

2. 吸收器：集热板上的吸收器负责吸收太阳光，并将其转化为热能。

吸收器通常由金属管或涂有特殊涂层的表面组成，这些材料具有良好的吸热性能。

3. 冷却管：吸收器吸收到的热能会导致温度升高，为了有效利用这种热能，集热器中会设置冷却管。

冷却管负责将过热的流体带走，以防止集热器过热。

4. 工质流体：太阳能集热器中通常会使用一种工质流体，例如水或空气。

工质流体会通过集热器的吸收器流动，在吸收器吸收太阳光的过程中被加热。

5. 储存和利用：经过集热器加热的工质流体会被导入储存设备，例如热水储存罐或空气加热系统。

这些设备可以将被加热的工质流体储存起来，并在需要时提供热能。

总结起来，太阳能集热器通过吸收太阳光的热量，将其转化为热能，并将热能传递给工质流体。

工质流体会在集热器中被加热，然后被导入储存设备，以供热水或空气使用。

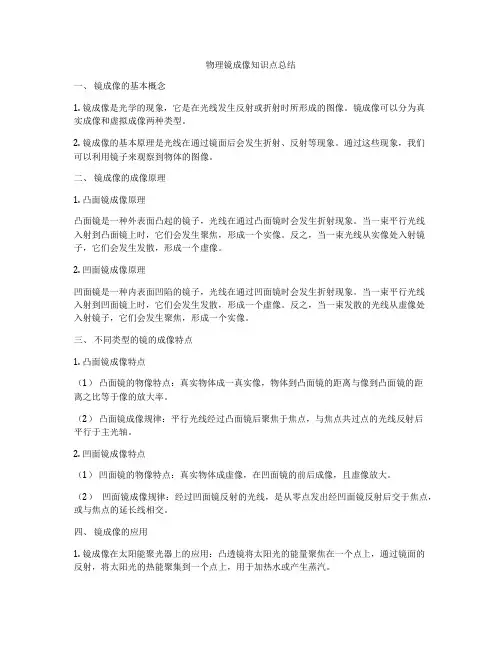

物理镜成像知识点总结一、镜成像的基本概念1. 镜成像是光学的现象，它是在光线发生反射或折射时所形成的图像。

镜成像可以分为真实成像和虚拟成像两种类型。

2. 镜成像的基本原理是光线在通过镜面后会发生折射、反射等现象。

通过这些现象，我们可以利用镜子来观察到物体的图像。

二、镜成像的成像原理1. 凸面镜成像原理凸面镜是一种外表面凸起的镜子，光线在通过凸面镜时会发生折射现象。

当一束平行光线入射到凸面镜上时，它们会发生聚焦，形成一个实像。

反之，当一束光线从实像处入射镜子，它们会发生发散，形成一个虚像。

2. 凹面镜成像原理凹面镜是一种内表面凹陷的镜子，光线在通过凹面镜时会发生折射现象。

当一束平行光线入射到凹面镜上时，它们会发生发散，形成一个虚像。

反之，当一束发散的光线从虚像处入射镜子，它们会发生聚焦，形成一个实像。

三、不同类型的镜的成像特点1. 凸面镜成像特点（1）凸面镜的物像特点：真实物体成一真实像，物体到凸面镜的距离与像到凸面镜的距离之比等于像的放大率。

（2）凸面镜成像规律：平行光线经过凸面镜后聚焦于焦点，与焦点共过点的光线反射后平行于主光轴。

2. 凹面镜成像特点（1）凹面镜的物像特点：真实物体成虚像，在凹面镜的前后成像，且虚像放大。

（2）凹面镜成像规律：经过凹面镜反射的光线，是从零点发出经凹面镜反射后交于焦点，或与焦点的延长线相交。

四、镜成像的应用1. 镜成像在太阳能聚光器上的应用：凸透镜将太阳光的能量聚焦在一个点上，通过镜面的反射，将太阳光的热能聚集到一个点上，用于加热水或产生蒸汽。

2. 镜成像在显微镜和望远镜上的应用：显微镜和望远镜中都使用了凸透镜和凸面镜，通过它们的成像原理，实现了对微小物体的放大观察和对远处物体的观测。

3. 镜成像在摄影和电视摄像中的应用：在摄影和电视摄像中，镜头通过反射和折射形成图像，实现了对不同场景的拍摄和录制，使得人们能够通过视觉感受到远处事物的图像。

五、镜成像的实验1. 凸面镜的焦距实验：我们可以借助一个凸面镜，以及一束平行光线，在不同距离处测量凸面镜的焦距。

塔式太阳能热发电系统太阳能热发电系统主要由集热系统、热传输与交换系统、发电系统组成。

热系统塔式太阳能热发电系统采用多个平面反射镜来会聚太阳光，这些平面反射镜称为定日镜。

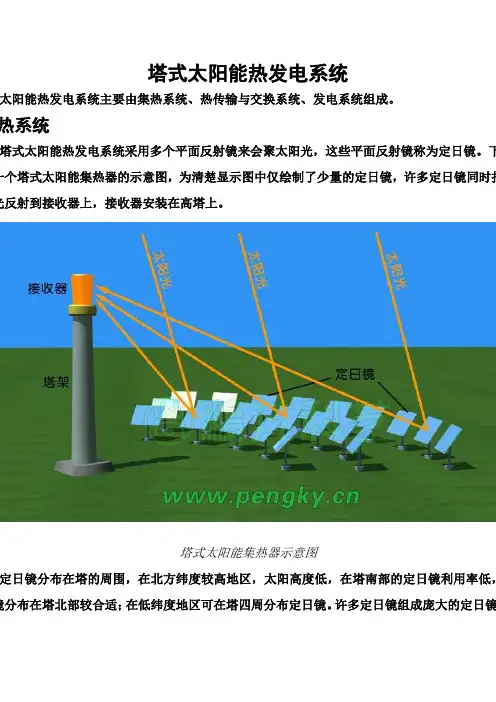

下一个塔式太阳能集热器的示意图，为清楚显示图中仅绘制了少量的定日镜，许多定日镜同时把光反射到接收器上，接收器安装在高塔上。

塔式太阳能集热器示意图定日镜分布在塔的周围，在北方纬度较高地区，太阳高度低，在塔南部的定日镜利用率低，镜分布在塔北部较合适；在低纬度地区可在塔四周分布定日镜。

许多定日镜组成庞大的定日镜聚光面积非常大，也可以把它看成一个庞大的成像聚光太阳能集热器，所以塔式太阳能集热装光比很高，接收器工作温度往往达千度以上。

下面有两张来自网上的照片，供大家参考塔式太阳能热发电场照片塔式太阳能热发电场照片日镜定日镜主要由平面反射镜与跟踪机构组成。

反射镜可由玻璃制造，背面镀银并涂保护层，也反光铝板制造，反射镜安装在反光镜托架上。

下面是来自网上的定日镜照片定日镜照片大型定日镜面积达百平方米以上，由多块平面镜拼成，对于超大定日镜上的多块镜面可略摆物面状，便于集中太阳光。

定日镜的面积相比定日场是很小的，而且距接收器又远，要把阳光准确反射到接收器必须准跟踪定位，定日镜一般采用双轴跟踪结构，控制方法用传感器跟踪与视日跟踪法并用。

每个定都有独立的跟踪系统，勿需集中控制。

收器塔式接收器是把太阳光能转换成热能的装置，根据采用的导热介质不同而不同，目前主要有受光型与空腔型。

部受光型接收器太阳光照射到接收器的吸热部件上再传给导热介质，一些技术类似于太阳能集热器，但塔式器的工作温度很高，体积大，受光面积至少比一个平面定日镜面积要大许多。

下面是排管式接收器示意图，若干直管排成圆筒状，每根管上端接上联管、下端接下联管，直管通过联管并联，排管表面涂覆吸热材料。

上联管与下联管外有保温层与外壳（图中未表示热介质从下联管进入通过排管从上联管出，会聚的阳光加热排管，导热介质也就被加热了。

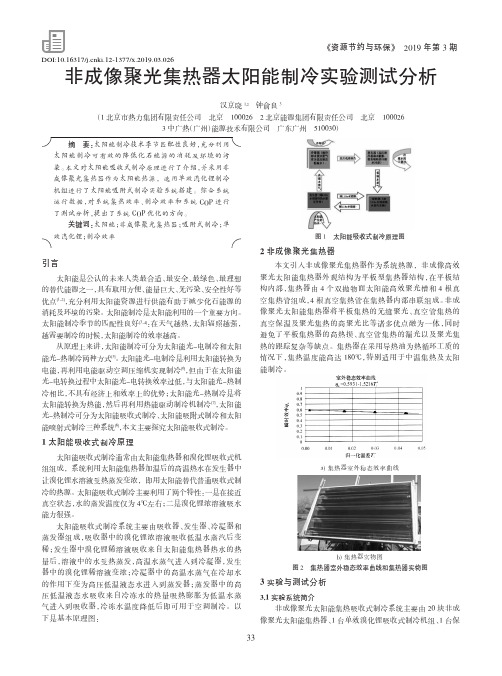

太阳能热水器集热管聚光器原理

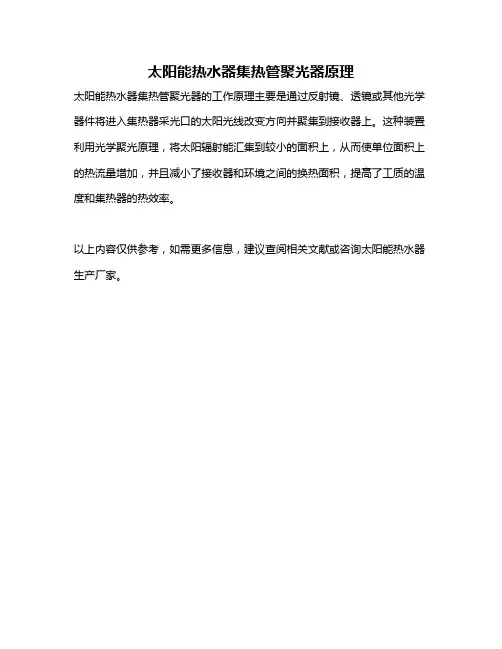

太阳能热水器集热管聚光器的工作原理主要是通过反射镜、透镜或其他光学器件将进入集热器采光口的太阳光线改变方向并聚集到接收器上。

这种装置利用光学聚光原理，将太阳辐射能汇集到较小的面积上，从而使单位面积上的热流量增加，并且减小了接收器和环境之间的换热面积，提高了工质的温度和集热器的热效率。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询太阳能热水器生产厂家。

2塔式太阳能热发电系统是在空旷的地面上建立一高大的中央吸收塔,塔顶上安装固定一个吸收器,塔的周围安装一定数量的定日镜,通过定日镜将太阳光聚集到塔顶的接收器的腔体内产生高温,再将通过吸收器的工质加热并产生高温蒸汽,推动汽轮机进行发电;3图示可以说为塔式太阳能热发电系统工作流程示意图;对各个部件进行说明;冷凝器：发电厂要用许多冷凝器使汽轮机排出的蒸汽得到冷凝,变成水,重新参加循环;不同颜色的线条表示不同温度的工质;4在大面积聚光方法中,与槽式聚光方式相比,塔式聚光有以下优点：1槽式的聚光比小,一般在50左右,为维持高温时的运行效率,必须使用真空管作为吸热器件;而塔式的聚光比大,一般可以达300到1500,因此可以使用非真空的吸热器进行光热转换,热转换部分寿命优于依赖于真空技术的槽式聚光技术;2 由于有大焦比,塔的吸热器可以在500℃到1500℃的温度范围内运行,对提高发电效率有很大的潜力;而槽式的工作温度一般在400℃以内,限制了发电透平部分的热电转换效率;接收器散热面积相对较小,因而可得到较高的光热转换效率;5．塔式太阳能热发电系统的组成按照供能的不同主要由定日镜系统、吸热与热能传递系统热交换系统、发电系统3部分组成;定日镜场系统实现对太阳的实时跟踪,并将太阳光反射到吸热器;位于高塔上的吸热器吸收由定日镜系统反射来的高热流密度辐射能,并将其转化为工作流体的高温热能;高温工作流体通过管道传递到位于地面的蒸汽发生器,产生高压过热蒸汽,推动常规汽轮机发电;由于太阳能的间隙性,必须由蓄热器提供足够的热能来补充乌云遮挡及夜晚时太阳能的不足,否则发电系统将无法正常工作;6大汉兆瓦级太阳能塔式热发电站由集热岛、热能储存岛和常规岛构成;集热岛包括定日镜场、吸热器系统和吸热塔;吸热器为过热型腔式吸热器,吸热塔高118 m,过热型腔式吸热器安装在吸热塔92 m 标高处;热能储存岛由高温子系统、低温子系统组成,高温蓄热工质为导热油;低温子系统是1 个100 m3的饱和蒸汽蓄热器,工质为饱和水蒸气;常规岛由1 台 t/h 的燃油辅助锅炉和兆瓦的汽轮发电机组构成;热力循环过程包括两个方面：1、蒸汽的循环2、蓄热系统的循环7双级蓄热流程结构为解决太阳能的不连续的问题,蓄热储能成为太阳能热发电系统中的关键技术之一;采用了双级蓄热流程结构,即将收集到的太阳能根据能量品位进行分级存储,高温能量由高温蓄热器存储,中温部分由低温蓄热器存储;蓄存能量释放时,高温蓄热器用于蒸汽的过热过程,而低温蓄热器用于蒸汽的发生过程,两者相互独立;双级蓄热的优势主要有:①蓄热工质选择更加合理,高温蓄热器可以选择熔盐、矿物油、混凝土等作为蓄热工质,低温蓄热器可以选择中温相变材料或高压饱和水作为蓄热工质;双级蓄热理念的提出可以大幅减小熔盐等价格昂贵的蓄热工质的使用量,同时减小了高温蓄热装置的容积,使得蓄热子系统的投资大幅度降低;②高、低温蓄热器功能独立,两个蓄热器工作条件稳定,避免了单一蓄热器中蓄热和放热过程中复杂的控制环节;③技术风险小,高温蓄热器的热容量仅为低温蓄热器热容量的20%左右,在我国熔盐蓄热技术还不成熟的条件下,可以大幅降低蓄热技术给系统带来的风险,同时促进我国熔盐蓄热技术的研究与应用;2双运行模式太阳能吸热器是塔式太阳能热发电系统中的另一个关键技术;在塔式太阳能热发电新系统中,以水蒸汽为吸热工质,且聚光集热子系统、蓄热子系统与蒸汽动力子系统可以采用解耦与耦合的双运行模式;即在太阳辐射强度高时,吸热器生产高压过热蒸汽,一部分直接驱动汽轮机,富余部分进入高、低温蓄热器中进行蓄热;当太阳能辐射强度低或没有太阳能时,蓄热子系统启动,同时产生蒸汽进入汽轮机做功,以延长汽轮机高效运行时间,提高发电效率;双运行模式不仅提高了系统对太阳能不连续、不稳定的适应性,更为今后太阳能热发电提高效率、降低发电的成本奠定了宽广的基础;3多冗余的过热蒸汽供应保障体系本节提出的三个方案均采用三重过热蒸汽供应保障系统,即太阳能吸热器直接供应过热蒸汽、高温蓄热器产生过热蒸汽供应和辅助锅炉提供过热蒸汽;多冗余的过热蒸汽供应保障体系不仅为本示范电站的安全运行提供可靠保证,也为今后开拓多能源太阳能和其他能源互补系统的探索提供可行途径;9 接下来给大家讲解对于我们塔式太阳能热发电系统来说,所有可能的工作模式;首先是通过一个系统流程图,把所有可能的工作模式集中在一起简单介绍一下;其次通过系统图,给大家详细讲解;在系统流程图中,塔式太阳能热发电系统包括吸热器、辅助锅炉、储能系统和汽轮发电机;还包括各个子系统间的连线,箭头方向表示工质的流向;模式1：10槽式太阳能热发电系统全称为槽式抛物面反射镜太阳能热发电系统,是将多个槽型抛物面聚光集热器经过串并联的排列,聚焦太阳直射光,加热真空集热管里面的工质,产生高温,再通过换热设备加热水产生高温高压的蒸汽,驱动汽轮机发电机组发电;3个图片,从局部到整体,描绘了从单个槽型抛物面聚光集热器,到槽型抛物面聚光集热器的镜场,最后到整个槽式太阳能热发电站的情况;11接下来用一个3D的模型来说明槽式太阳能热发电站的构成;按条目分别说明;12类似于塔式太阳能热发电站系统组成的分类,将槽式太阳能热发电站分为3个部分;1,集热器镜场部分：单个槽式太阳能聚光集热器的结构主要由槽型抛物面反射镜、集热管、跟踪机构组成;多个槽式太阳能聚光集热器经过串并联之后,构成镜场;热传输与交换系统包括连接镜场槽式聚光集热器的管道;根据不同的导热液,槽式集热器把导热液加热到至400度左右;由于槽式太阳能热发电系统的热传输管道特别长,为减小热量损失,管道外要有保温材料、管道要尽量短；长长的管路需液传输来推动导热液的循环,要设法减小导热液泵功率,这些都是重要的技术;导热液可用苯醚混合液、加压水混合液、导热油等液体,传热方式可直接传热也可采用相变传热;传热液通过热交换器把水加热成300度左右的蒸汽,水蒸气去推动蒸汽轮机旋转带动发电机发出电来,热交换器有板式、管式等多种结构,这里就不介绍了;可能云彩会挡住阳光,为保证系统稳定运行,在系统中要有储热装置,一般有高温储热罐与低温储热罐等;对于低温会冻结的导热液,必须有辅助加热器维持导热液温度避免冻结;若需要在太阳能不足时也能供电,就要在系统上并联天然气锅炉,保证汽轮机正常运行;最后一个部分：发电子系统部分从热交换器输出的过热蒸汽送往蒸汽轮机发电,从蒸汽轮机排出的水经冷凝器转为水,再由给水泵送往热交换器,再次产生蒸汽推动蒸汽轮机;发电机发出的电经变压器转换成高压电输送到电网;13槽式太阳能聚光集热器的结构主要由槽型抛物面反射镜、集热管、跟踪机构组成;反射镜一般由玻璃制造,背面镀银并涂保护层,也可用反光铝板制造反射镜,反射镜安装在反光镜托架上;槽型抛物面反射镜将入射太阳光聚焦到焦点的一条线上,在该条线上装有接收器的集热管;集热管内有吸热管,用来吸收太阳光,加热内部的传热液体,一般用不锈钢制作,外有黑色吸热涂层;为了减小热量散发,集热管外层装有玻璃套管,在玻璃套管与吸热管间有空隙并抽真空;集热管通过接收器支架与反射镜固定在一起构成槽式集热器,反光镜托架上有与集热管平行的轴,集热器通该轴安装在集热器支架上,可绕轴旋转;14聚光太阳能集热器由聚光器与接收器组成,成像聚光太阳能集热器通过聚光器将太阳辐射聚焦在接收器上形成焦点或焦线,以获得高强度太阳能;由抛物线沿轴线旋转形成的面称为旋转抛物面,由抛物线向纵向延伸形成的面称为抛物柱面槽式抛物面,在工业应用中称槽式聚光镜;在凹面覆上反光层就构成抛物面聚光器;根据光学原理,与抛物镜面轴线平行的光将会聚到焦点上,焦点在镜面的轴线上,见下图a;把接收器安装在反射镜的焦点上,当太阳光与镜面轴线平行时,反射的光辐射全部会聚到接收器.槽式聚光镜反射的光线是会聚到一条线带上,故集热器的接收器是长条形的;一般由管状的接收器安装在柱状抛物面的焦线上组成;槽式聚光集热器的聚光比范围约20至80,最高聚热温度约300度至400度; 15由分类得知,槽式太阳能热发电技术分为中温技术、高温技术和DSG直接蒸汽技术;不同的温度需要不同的集热器;从两种集热器类型的比较,可以得到结论：真空集热管各方面参数都高于非真空集热器;但是,价格问题限制了真空集热器的推广;16集热器：针对国内平板集热器与国外的技术和质量的差距,应采取以下措施提高平板集热器的性能和质量：1研究开发适用于平板太阳能集热器的选择性涂层,涂层应具有高吸收率、低红外发射率、优异的耐热耐湿耐候性能和适宜的加工成本；2广泛采用低铁高透过率盖板玻璃;目前已有多个玻璃厂家开始生产适用于太阳能集热器的低铁玻璃,国内外玻璃质量差距越来越小；3重视集热器的优化设计,改善制造工艺,保证结构的严密性,减小集热器的散热损失；4选用钢化玻璃作为集热器盖板,提高集热器部件质量,采用优化结构设计,确保集热器可以经受防冰雹、淋雨、空晒、耐压、热冲击等性能试验,提高集热器寿命,减少系统维护费用；5跟踪国外平板集热器先进技术和工艺,开发新型平板集热器太阳能系统,提高平板集热器市场占有率反射板：选择高反射率的涂层,反射板的强度问题;支架：单个的槽型抛物面聚光集热器大小达到1006米左右,大整体镜面,风阻很大,因此国外现有的槽式太阳能热发电系统一般应用于无风或微风的荒漠地区,与我国北方多风甚至大风的气候条件有很大差异,在我国应用必须要改变或加强反射镜的支撑结构以增加槽式系统的抗风性能,这样必然导致初投资成本和热发电成本在目前国外2890美元／kW和17美分／kwh的水平上大幅上扬;。
