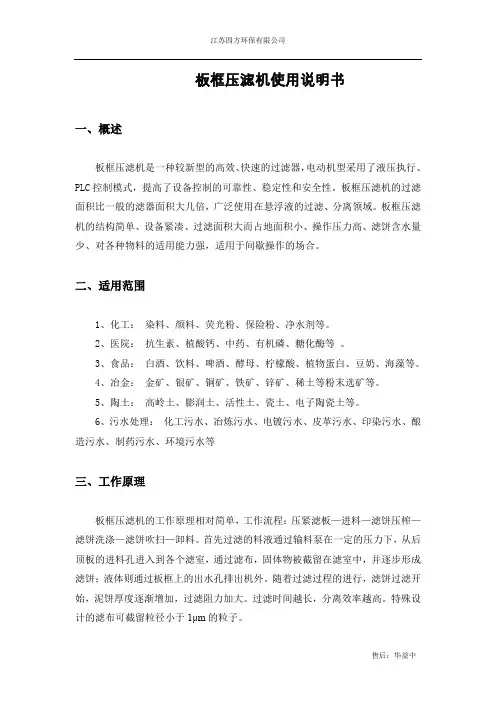

板框压滤机使用说明书一、概述板框压滤机是一种较新型的高效、快速的过滤器，电动机型采用了液压执行、PLC控制模式，提高了设备控制的可靠性、稳定性和安全性。

板框压滤机的过滤面积比一般的滤器面积大几倍，广泛使用在悬浮液的过滤、分离领域。

板框压滤机的结构简单、设备紧凑、过滤面积大而占地面积小、操作压力高、滤饼含水量少、对各种物料的适用能力强，适用于间歇操作的场合。

二、适用范围1、化工：染料、颜料、荧光粉、保险粉、净水剂等。

2、医院：抗生素、植酸钙、中药、有机磷、糖化酶等。

3、食品：白酒、饮料、啤酒、酵母、柠檬酸、植物蛋白、豆奶、海藻等。

4、冶金：金矿、银矿、铜矿、铁矿、锌矿、稀土等粉末选矿等。

5、陶土：高岭土、膨润土、活性土、瓷土、电子陶瓷土等。

6、污水处理：化工污水、冶炼污水、电镀污水、皮革污水、印染污水、酿造污水、制药污水、环境污水等三、工作原理板框压滤机的工作原理相对简单，工作流程：压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼吹扫—卸料。

首先过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。

随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。

过滤时间越长，分离效率越高。

特殊设计的滤布可截留粒径小于1μm的粒子。

板框压滤机的排水可分为明流和暗流两种形式。

滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。

当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。

这样，经过循环漂洗后，滤饼中残留的滤液被漂洗水充分地带出机外，达到了漂洗效果。

四、设备材质及构造板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。

板框压滤机系统安全技术操作规程板框压滤机是一种用于固液分离的机械设备，广泛应用于化工、制药、食品等行业的生产过程中。

为了确保板框压滤机的正常运行和操作人员的安全，需要制定一套详细的安全技术操作规程。

本文将从设备安装与调试、操作前的准备工作、操作技术要求、设备的维护与保养等方面，编制板框压滤机系统的安全技术操作规程。

一、设备安装与调试部分1. 设备安装：（1）在设备安装前，需仔细检查设备的附件及相关配件是否齐全，并确保设备能正常运行。

（2）设备的基础和固定螺栓应符合设计要求，以确保设备的稳定。

（3）设备安装时，应注意安装高度、水平度和垂直度的要求，确保设备能够平稳运行。

2. 设备调试：（1）设备初次使用前，需进行设备的调试，以确保设备能够正常运行。

（2）在调试过程中，应先检查各个部位的液压系统、动力系统和电气系统是否正常，如发现异常情况应及时处理。

（3）调试完成后，进行设备的试运行，观察设备的运行情况，如发现异常情况应及时停机并检修。

二、操作前的准备工作部分1. 操作前的准备工作：（1）操作前，操作人员应仔细阅读设备的使用说明书，了解设备的使用方法。

（2）操作前，需检查设备的周围环境是否符合操作要求，如有异物或障碍物应及时清除。

（3）操作前，需检查设备的液压油、润滑油和冷却水等是否充足，如不足应及时补充。

2. 操作人员的准备工作：（1）操作人员应穿戴符合作业要求的工作服和安全帽，并佩戴安全防护具。

（2）操作人员应接受相关岗位培训，熟悉设备的操作流程，具备必要的操作技能。

（3）操作人员应保持清醒状态，不能饮酒、吸烟或服用药物等影响操作安全的物质。

三、操作技术要求部分1. 操作流程：（1）在操作前，应先确认操作流程和操作规范，并按照操作规程进行操作。

（2）操作人员应确保设备运行平稳，防止操作过程中产生冲击、振动或其他异常情况。

2. 操作时的注意事项：（1）操作人员应严格按照操作说明进行操作，禁止随意调整设备的工作参数。

压滤机的安装技术方案1.1压滤机的安装1、压滤机安装时，首先检查混凝土根底构造，要求平坦、结实；卸料时为了便于操作，人行通道要求畅通，压滤机四周需留宽度1 米左右的通道；机架应进展水平及对角线校正，止推板支腿用地脚螺栓固定，油缸座支腿严禁固定〔特别机型除外〕，以保证其在受力状态下保持确定的自由位移。

〔安装尺寸见技术参数表和地基示意图〕2、压滤机在吊运时，机架与吊装绳相接触的地方应衬垫布料或其它软料。

3、检查压滤机机架各连接螺栓是否紧固，滤板、隔膜板排列挨次是否整齐正确，各孔位是否对正；4、滤板在吊运时，首先检查一下滤板是否在运输过程中有刮伤和磕伤，如觉察有上述状况请准时与我们联系，以便于准时为用户修复或更换，以免影响生产。

隔膜滤板和厢式滤板要按挨次整齐排列在机架上，滤板的排放次序：止推板、防腐板、隔膜滤板、厢式滤板、隔膜滤板、厢式滤板、……隔膜滤板、防腐板、压紧板，并且，各个滤板的充气孔和进料、暗流孔都要对齐，不允许消灭倾斜和孔位错乱现象；滤布确定要保持平坦，不能有折叠，否则会消灭漏料现象；使用夹布器的，夹布器确定要拧紧，使滤布贴紧在进料口处，不然会使滤浆进入滤布和滤板或滤布和隔膜板之间，以免影响压滤机的正常使用。

5、检查液压站各油管连接处是否有松动，油箱是否干净。

6、电气的安装（1）电控柜外部的接近开关、限位开关、电接点压力表等+24V 直流输入信号线，应与高电压、大电流的主回路线保持确定距离，当不能分开距离附设时，必需承受屏蔽电缆并接地。

（2）PLC 的接地端的接地线应尽量短，并在 2 平方毫米以上，接地电阻小于100Ω，决不能与动力接地线接在一起。

（3）电气把握柜外壳应作保护性接地，接地电阻应小于4Ω。

（4）接近开关探测距离的调整：各种限位开关探测距离的调整一般不太严格，调整距离在 10 毫米以内即可。

7、管道的安装管道的安装可依据管口尺寸，结合用户现场实际进展安装,管路的安装、使用、修理必需便利，管道不得接错，管线尽量短。

板框压滤机操作规程一、开车前准备工作1.检查滤板数量是否足够，有无破损，滤板是否清洁，安放是否符合要求；2.检查滤布是否折叠，有无破损，过滤性能是否良好；3.检查各需润滑、冷却设备是否符合开车要求；4.检查各处联接是否紧密，有无泄露；5.检查压滤机油压是否足够，油位是否符合要求（1/2~2/3）；6.其它配套设施是否齐备7.需要压滤的母液按工艺要求调好PH值。

二、开车：1.将“松/停/紧”开关拨到“紧”位置，活塞杆前移，压紧滤板，达到20~25兆帕压力时，将“松/停/紧”开关拨到“停”位置上，压滤机进入自动保压状态。

2. 打开压滤泵的冷却水阀、进口阀、出口阀，启动压滤中转泵，开始压滤，通过出口阀的开度调节控制压滤进度。

（当滤布上形成滤饼后，停车时没有下渣，渣冷却后可能形成结晶堵塞滤布，再次开车时可以先通蒸汽预热，再进料）三、停车：1、关闭母液循环泵出口的分支阀门，关闭液钾碱阀门。

2、当压滤中转槽中液位较低时，依次停搅拌、压滤泵，关闭压滤泵进口阀门，关出口阀门，停冷却水；3、正常压滤下，当压滤出液嘴出液很小时，放松滤板，人工御渣，清洗滤板，清除滤板密封面上残渣；4、对出浑液的滤板进行检查，滤布如有破损及时修复或更换；5、关闭电源，打扫场地卫生。
