浅析电气火灾监控系统的设计范本

电气火灾预警监控系统方案电气火灾是由电气故障引起的火灾，严重威胁人们的生命安全和财产安全。

为了及时发现和及时处理由电气起火引起的火灾，开发一套电气火灾预警监控系统是很有必要的。

本文就就电气火灾预警监控系统方案进行探讨。

一、系统组成电气火灾预警监控系统一般由监控主机、传感器、报警器、摄像头等组成。

监控主机用于控制和管理整个系统，传感器主要用于发现电气异常，并通过通讯装置将异常信息传送至监控主机，报警器用于发出警报以及警示所有人员离开现场，摄像头拍摄电气异常及火灾现场图像。

二、系统原理在电气火灾预警监控系统中，传感器是一个关键部件。

传感器可以通过探测电气线路、电器、电气设备等的温度、电流、电压等参数，发现异常并及时向监控主机报告。

监控主机可以对传感器采集来的数据进行实时分析，并对传感器检测到的信号进行处理，根据预设好的警戒值比较，来判断是否发生电气火灾。

同时，系统还可以配备摄像头，通过拍摄异常情况、电气设备工作情况等图像，辅助判断是否有火灾发生。

当监控主机判断到电气火灾后，会立即发出警报，并通过报警器警示所有人员立即离开现场，以保障人员的人身安全。

三、系统功能1. 自动监测：全面、自动地对电气和电器进行监测，发现异常情况并自动处理。

2. 实时报警：当电气故障引起火灾时，系统将自动触发警报装置，并且向相关人员发送短信、邮件等警示信息。

3. 摄像监控：通过监控视频实时监控电器状态，以帮助现场管理人员更好地抗击火灾。

4. 实时故障诊断：通过诊断或预测系统内可能出现问题的电气设备、线路等，从而提前解决潜在问题，降低电气火灾的风险。

5. 可视化报表：通过系统软件制作图表、报表等数据报表，对系统的运行状态、预警状态、故障状态等信息进行可视化展示与分析。

四、系统优势1. 安全性高：通过实时监测的方式，可以及时发现、排除潜在火灾隐患，保障人员的人身安全。

2. 系统性强：预警监控系统设计合理、逻辑性强，基本上能够监测、预警电气火灾的一切情况，保证了系统的整体性。

电气火灾监控系统的设计说明电气火灾是一种严重的安全事故，对人员生命和财产造成巨大的损失。

为了及时预警和控制电气火灾的发生，电气火灾监控系统应运而生。

本文将从系统的结构、功能和设计要点等方面，详细说明电气火灾监控系统的设计。

一、系统结构火灾监测子系统主要负责实时监测电气设备及其周围环境的温度、烟雾等参数，并将获取的数据传输到中央处理子系统。

数据传输子系统负责将监测子系统采集到的数据通过有线或无线通信方式传输给中央处理子系统，确保数据的实时性和准确性。

中央处理子系统是整个系统的核心，负责接收、分析和处理火灾监测子系统传输的数据。

同时，中央处理子系统还需要存储历史数据、生成报表和提供远程访问等功能。

报警控制子系统是系统的最后一环，一旦中央处理子系统检测到火灾的存在，便会通过报警控制子系统发出报警信号，以便相关人员及时采取措施。

二、系统功能1.实时监测：监测子系统能够实时监测电气设备和周围环境的数据，包括温度、烟雾等参数。

2.数据传输：数据传输子系统能够将监测子系统采集到的数据快速传输给中央处理子系统，以保持数据的实时性和准确性。

3.数据分析与处理：中央处理子系统对接收到的数据进行分析和处理，根据预设的规则进行故障诊断和火灾预警。

4.历史数据存储：中央处理子系统需要存储历史数据，以便在需要追溯和分析时使用，并能生成相应的报表。

5.远程访问：中央处理子系统支持远程访问，相关人员可以通过手机、电脑等设备随时随地查看系统状态和接收报警信息。

6.报警控制：一旦中央处理子系统检测到火灾的存在，报警控制子系统立即发出报警信号，相关人员及时采取措施。

三、设计要点1.监测点的布设：根据不同场所的特点和要求，合理布设监测点，保证对关键电气设备和周围环境进行全面监测。

2.数据传输的可靠性：采用备份传输和数据加密等技术手段，确保数据传输的可靠性和安全性。

3.规则设置与预警准确性：根据实际情况，设置合理的规则，使系统能够准确判断火灾预警，避免误报和漏报。

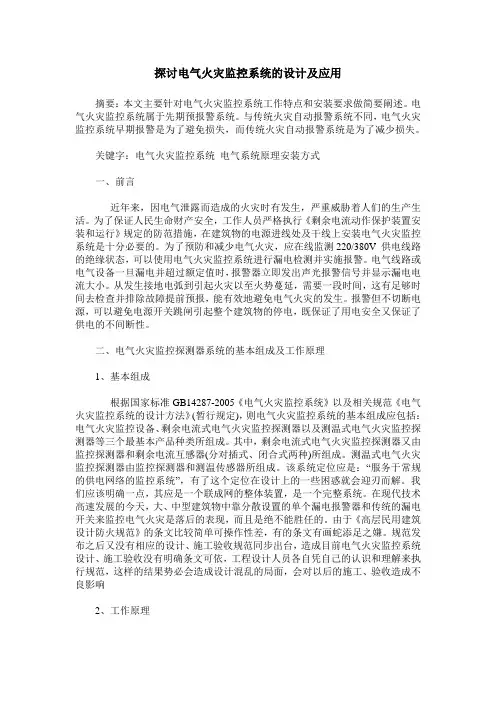

探讨电气火灾监控系统的设计及应用摘要：本文主要针对电气火灾监控系统工作特点和安装要求做简要阐述。

电气火灾监控系统属于先期预报警系统。

与传统火灾自动报警系统不同，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。

关键字：电气火灾监控系统电气系统原理安装方式一、前言近年来，因电气泄露而造成的火灾时有发生，严重威胁着人们的生产生活。

为了保证人民生命财产安全，工作人员严格执行《剩余电流动作保护装置安装和运行》规定的防范措施，在建筑物的电源进线处及干线上安装电气火灾监控系统是十分必要的。

为了预防和减少电气火灾，应在线监测220/380V 供电线路的绝缘状态，可以使用电气火灾监控系统进行漏电检测并实施报警。

电气线路或电气设备一旦漏电并超过额定值时，报警器立即发出声光报警信号并显示漏电电流大小。

从发生接地电弧到引起火灾以至火势蔓延，需要一段时间，这有足够时间去检查并排除故障提前预报，能有效地避免电气火灾的发生。

报警但不切断电源，可以避免电源开关跳闸引起整个建筑物的停电，既保证了用电安全又保证了供电的不间断性。

二、电气火灾监控探测器系统的基本组成及工作原理1、基本组成根据国家标准GB14287-2005《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定)，则电气火灾监控系统的基本组成应包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个最基本产品种类所组成。

其中，剩余电流式电气火灾监控探测器又由监控探测器和剩余电流互感器(分对插式、闭合式两种)所组成。

测温式电气火灾监控探测器由监控探测器和测温传感器所组成。

该系统定位应是：“服务于常规的供电网络的监控系统”，有了这个定位在设计上的一些困惑就会迎刃而解。

我们应该明确一点，其应是一个联成网的整体装置，是一个完整系统。

在现代技术高速发展的今天，大、中型建筑物中靠分散设置的单个漏电报警器和传统的漏电开关来监控电气火灾是落后的表现，而且是绝不能胜任的。

电气火灾监控系统的设计说明一、引言电气火灾是指由于电气设备的缺陷、过载、短路等故障引发的火灾。

由于电气火灾具有发生突然、蔓延速度快、破坏力大等特点，给人们的生命财产安全带来了严重威胁。

因此，为了提高电气火灾的预警能力，保护人们的生命财产安全，设计一个可靠有效的电气火灾监控系统至关重要。

二、设计目标1.实时监测：能够对电气设备进行实时监测，快速发现故障或风险。

2.综合预警：综合利用传感器、摄像头、温度传感器等设备进行数据采集和分析，实现对电气火灾的准确预警和及时处置。

3.灵敏度高：有较高的灵敏度和准确度，能迅速发现异常情况。

4.可靠稳定：系统具有高可靠性和稳定性，能够长期稳定运行，不受外界干扰。

5.智能化管理：实现对监控设备和报警系统的智能化管理，包括设备状态监测、远程报警和数据存储。

三、系统组成1.传感器：通过安装在电气设备上的传感器实时采集电流、电压、温度等数据，并将数据传输到数据采集和处理单元。

2.数据采集和处理单元：负责接收传感器传输过来的数据，并进行处理和分析，根据设定的预警参数进行警报。

3.报警系统：根据数据采集和处理单元的分析结果进行声光报警，及时提醒相关人员。

4.数据存储和管理：将采集到的数据进行存储和管理，方便后期分析和处理。

5.远程监控和管理：通过互联网或局域网实现对电气火灾监控系统的远程管理和监控。

四、系统设计1.传感器选择：根据监测需求选择适合的传感器，包括电流传感器、电压传感器、温度传感器等。

2.数据采集和处理单元：采用嵌入式系统进行数据的采集和处理，通过编程实现对数据的分析和判断。

3.报警系统：通过声音报警和灯光闪烁实现报警功能，可以设置多级报警，根据不同的预警级别进行不同的报警方式。

4.数据存储和管理：选择高可靠性的存储设备，将采集到的数据进行存储和备份，实现数据的长期保存。

5.远程监控和管理：通过网络连接实现对监控系统的远程管理和监控，包括对设备状态的监测、报警系统的激活和数据的查看和分析。
