地下室外墙计算(DXWQ-1)项目名称构件编号日期设计校对审核执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》《人民防空地下室设计规范》(GB 50038-2005), 本文简称《人防规范》钢筋:d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------1 基本资料板边支撑条件表2 计算(1)荷载计算(2)内力计算(3)配筋计算(4)裂缝验算荷载说明:永久荷载:土压力荷载,上部恒载-平时,可变荷载:地下水压力,地面活载,上部活载-平时平时组合:平时荷载基本组合战时组合:战时荷载基本组合准永久组合:平时荷载准永久组合(用于裂缝计算)2.1 荷载计算2.1.1 墙上竖向压力平时组合(kN/m ):1.200×0.000+1.400×0.000=0.000 准永久组合(kN/m ):0.000+0.500×0.000=0.000 2.1.2 侧压荷载计算 (1) 土压力标准值(kPa)水土分算,土侧压系数按主动土压力计算,土的内摩擦角15.0o ,主动土压力系数:)地下室顶面,标高-1.200, 总埋深1.000,全位于地下水位以上 ===p k h ⨯⨯0.588191 11.172=pw土压力起算位置,标高-0.200 =p 0=p w-1层底,标高-4.500,总埋深4.300,地下水位以上2.700,地下水位以下1.600=+=+=p k h 1k()-s a t wh 2⨯⨯0.588192.7⨯⨯0.588()-20101.639.572===p w w h ⨯10 1.616地下水位处, 标高-2.900,埋深2.700===p k h ⨯⨯0.58819 2.7 30.164=p w式中:p --------土压力(kN/m 2) p w --------水压力(kN/m 2) k --------土压力系数r --------土的天然容重(kN/m 3) r sat --------土的饱和容重(kN/m 3) r w --------水的重度(kN/m 3)h 1 --------地下水位以上的土层厚度(m) h 2 --------地下水位以下的土层厚度(m)(2)地面上活载等效土压力(标准值,kPa ): p=kG k =0.588×4.000=2.352(3) 荷载组合系数表注:表中所列三角荷载值是对应于各层底的荷载值(最大)2.2 内力计算按连续梁计算竖向弯矩按连续梁模型计算,水平向弯矩仍按板块模型计算调幅:竖向内力按连续梁计算,可考虑支座处塑性,对竖向弯矩进行调幅,调幅幅度0.8% 调幅后的弯矩(kN.m/m)注:准永久组合的弯矩结果用于裂缝计算,此处不进行调幅。
计算一、墙身配筋计算(一)已知条件:墙身混凝土等级40钢筋设计强度N/mm2360混凝土容重γc=25KN/mm3墙背填土容重γ土=20KN/mm3水容重γ水=10KN/mm3裂缝限值0.2mm覆土面距离墙底H1=3m水位距离墙底H2=0m墙高H=4.5m地面堆积荷载q0=10KN/m2墙厚h(mm)=300mm保护层(mm)=35mm横载分项系数1.2(二)土压力计算:Ka=0.50q土=(γ土×H1-γ水×H2)×Ka=30.00KN/m2qo=5q水=γ水H2=0KN/m2q2=q土+q水+qo=35.00KN/m2q22=1.2×q2=42KN/m2(三)内力计算(基本组合下):β=b/c=0.666666667b=3mM1=q22*b2*(4-3β+3β2/5)/24=-35.70KN·MRA=q22*b3*(1-β/5)/8C2=20.48M2=RA*(a+2*b/3*(2*RA/q22b)^0.5)=54.05759KN·M(四)配筋计算混凝土抗压强度fcd=19.1N/mm2ho=255mm钢筋设计强度fy=360N/mm2计算宽度b=1000mmM1 =f cd bx(h0-x/2)35700000.00 =19100x(255-x/2)x =7.438 m≤ξb h0 =0.53×255.00 =解得A s = M支座/(ho-x/2)/f y =400mm2M2 =f cd bx(h0-x/2)54000000.00 =19100x(255-x/2)x =11.339 mm≤ξb h0 =0.53×255.00 =解得跨中A s = M2/(ho-x/2)/f y =618mm2(五)裂缝计算(仅计算支座处裂缝)钢筋直径d=14mm钢筋间距150mm每延米实配钢筋A s=1026.25mm2标准组合下M1=q2*b2*(4-3β+3β2/5)/24=-29.75KN·Mσsk=Mk支座/(0.87hoAs)=130.6691N/mm2αcr=2.1ρte=0.006841691ftk=2.39ψ=-0.63770071< 1 且<0.2所以ψ取0.2Es=200000c=35deq=14裂缝宽度W fk=0.063168659mm裂缝满足要求135.2mm 135.2mm。
地下室挡土墙计算1.室外地面活荷载:一般可取10kN/m2,荷载较小时也可取5.0kN/m22.土侧压力系数:(1)一般可取静止土压力系数0.5;(2)考虑到支座处可认为无侧向位移,为静止土压力,跨中部分随着侧向位移的增大,逐渐趋向于主动土压力,我院综合取0.4,(3)地下室施工采用护坡桩时可取0.33.3.覆土重度:以前习惯取18,现在习惯取20,也有的院取19.4.砼强度:宜取C30,有利于控制裂缝。
5.外侧保护层:《全国民用建筑人防技术措施》3.6.2 注4上规定保护层厚度:“地下室外墙迎水面有外防水层取30”;《防水规范》规定取50是直接取用前苏联的规定,不适用于一般的地下室结构。
6.裂缝限值:有外防水时取0.3mm,无外防水时取0.2mm7.调幅系数:不宜调幅太大,最多0.9,建议0.95。
8.考虑室内填土的有利作用:当基础埋深低于室内地坪较深时(>2m时),可考虑室内填土的有利作用,此时,应要求回填时先回填室内后回填室外(此项作用不大)。
9.配筋:地下室外墙为控制收缩及温度裂缝,水平筋间距不应大于150,配筋率宜取0.4%~0.5%(内外两侧均计入),有扶壁柱处应另增设直径8mm短钢筋,长度为柱宽加两侧各800mm,间距150mm(在原有水平分布筋之间加此短筋)10.其他:(1)无上部结构柱相连的地下室外墙,支乘顶板梁处不宜设扶壁柱,扶壁柱使得此处墙为变截面,易产生收缩裂缝,不设扶壁柱顶板梁在墙上按铰接考虑,此处墙无需设暗柱。
(2)地下室内外墙除了上部为框剪结构或外框架-内核心筒结构的剪力墙延伸者外,在楼层不需要设置暗梁,所有剪力墙在基础底板处均不需要设置暗梁。
(3)单层或多层地下室外墙,均可按单向板或连续单向板计算,最上层地下室楼层板处按铰支座,基础底板处按固端(4)窗井外侧墙顶部敞开无顶板相连,其计算简图可根据窗井深度按三边连续一边自由,或水平多跨连续板计算,如按多跨连续板计算时,因为荷载上下差别大,可上下分段计算弯矩确定配筋。

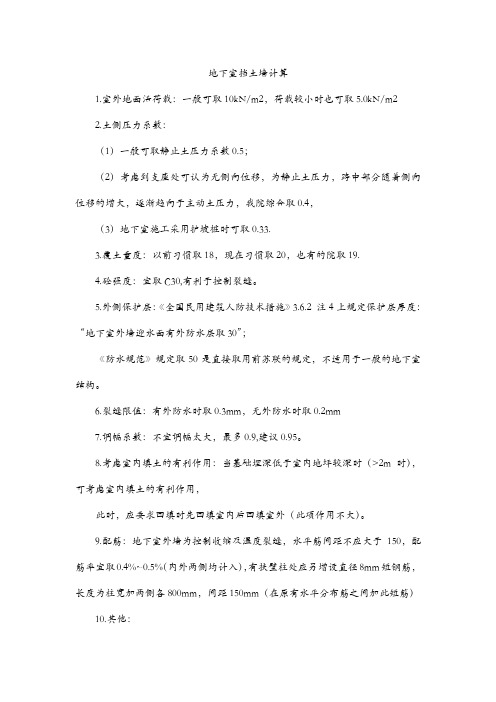

地下室挡土墙计算地基基础1.室外地面活荷载:一般可取10kN/m2,荷载较小时也可取5.0kN/m22.土侧压力系数:(1)一般可取静止土压力系数0.5;(2)考虑到支座处可认为无侧向位移,为静止土压力,跨中部分随着侧向位移的增大,逐渐趋向于主动土压力,我院综合取0.4,(3)地下室施工采用护坡桩时可取0.33.3.覆土重度:以前习惯取18,现在习惯取20,也有的院取19.4.砼强度:宜取C30,有利于控制裂缝。
5.外侧保护层:《全国民用建筑人防技术措施》3.6.2 注4上规定保护层厚度:“地下室外墙迎水面有外防水层取30”;《防水规范》规定取50是直接取用前苏联的规定,不适用于一般的地下室结构。
6.裂缝限值:有外防水时取0.3mm,无外防水时取0.2mm7.调幅系数:不宜调幅太大,最多0.9,建议0.95。
8.考虑室内填土的有利作用:当基础埋深低于室内地坪较深时(>2m时),可考虑室内填土的有利作用,此时,应要求回填时先回填室内后回填室外(此项作用不大)。
9.配筋:地下室外墙为控制收缩及温度裂缝,水平筋间距不应大于150,配筋率宜取0.4%~0.5%(内外两侧均计入),有扶壁柱处应另增设直径8mm短钢筋,长度为柱宽加两侧各800mm,间距150mm(在原有水平分布筋之间加此短筋)10.其他:(1)无上部结构柱相连的地下室外墙,支撑顶板梁处不宜设扶壁柱,扶壁柱使得此处墙为变截面,易产生收缩裂缝,不设扶壁柱顶板梁在墙上按铰接考虑,此处墙无需设暗柱。
(2)地下室内外墙除了上部为框剪结构或外框架-内核心筒结构的剪力墙延伸者外,在楼层不需要设置暗梁,所有剪力墙在基础底板处均不需要设置暗梁。
(3)单层或多层地下室外墙,均可按单向板或连续单向板计算,最上层地下室楼层板处按铰支座,基础底板处按固端(4)窗井外侧墙顶部敞开无顶板相连,其计算简图可根据窗井深度按三边连续一边自由,或水平多跨连续板计算,如按多跨连续板计算时,因为荷载上下差别大,可上下分段计算弯矩确定配筋。
挡土墙工程量计算在各类建筑和土木工程中,挡土墙是一种常见且重要的结构,用于支撑填土或山坡土体,防止其坍塌和滑移。
而准确计算挡土墙的工程量对于工程的预算、设计和施工都具有至关重要的意义。
接下来,让我们详细探讨一下挡土墙工程量的计算方法。
挡土墙的类型多种多样,常见的有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙等。
不同类型的挡土墙,其工程量计算的方法和重点也有所不同。
重力式挡土墙主要依靠自身的重力来维持稳定,通常由块石、混凝土或毛石混凝土等材料砌筑而成。
计算其工程量时,需要分别计算墙身、基础、排水设施等部分。
墙身的工程量计算相对较为复杂。
首先要测量挡土墙的长度、高度和厚度。
长度一般根据设计图纸或者实际施工的长度来确定。
高度则需要根据地形的变化和设计要求进行分段测量。
对于厚度,如果是等厚的挡土墙,直接测量一处即可;如果是变厚的,则需要根据不同的段落分别测量。
墙身的体积可以通过长度、高度和厚度的乘积来计算。
但要注意,如果墙身有倾斜度或者凹凸不平的表面,需要进行适当的修正。
基础部分的工程量计算要考虑基础的形式和尺寸。
如果是条形基础,需要测量基础的宽度、长度和深度,然后计算体积。
如果是筏板基础,则要根据基础的面积和厚度来计算体积。
排水设施是重力式挡土墙中不可忽视的一部分,常见的有泄水孔、反滤层等。
泄水孔的数量可以根据设计要求确定,每个泄水孔的工程量包括孔身的材料和施工费用。
反滤层的工程量则需要根据其面积和厚度来计算。
悬臂式挡土墙由立壁、趾板和踵板组成。
计算工程量时,要分别计算这三个部分。
立壁的工程量计算类似于重力式挡土墙的墙身,需要测量长度、高度和厚度,并计算体积。
但要注意,悬臂式挡土墙的立壁通常是变截面的,需要根据不同的高度测量不同的厚度。
趾板和踵板的工程量计算要测量其长度、宽度和厚度,然后计算体积。
此外,还需要考虑钢筋的用量,根据钢筋的规格和布置方式计算钢筋的长度和重量。
扶壁式挡土墙在悬臂式挡土墙的基础上增加了扶壁,计算工程量时要将扶壁的部分单独计算。
挡土墙WQ1挡土墙计算一、墙身配筋计算(一)已知条件:墙身混凝土等级30钢筋设计强度N/mm2360混凝土容重γc=25KN/mm3墙背填土容重γ土=20KN/mm3裂缝限值0.2mm覆土厚H1=5.9m水位距离墙底H3=9.2m墙高H=3.6m地面堆积荷载q0=10KN/m2墙厚h(mm)=350mm保护层(mm)=35mm横载分项系数1.2(二)土压力按主动土压力计算:Ka=0.50q=γ土H1Ka=59.00KN/m2q1=q0Ka+q土1=64.00KN/m2q土2=(γ土×H-γ水×H3)×Ka=18.00KN/m2q水2=γ水H3=92KN/m2q2=q1+q土2+q水2=174.00KN/m2q11=1.2×q1=76.8KN/m2q22=1.2×q2=208.8KN/m2(三)内力计算(基本组合下):M支座=-H2×(8q22+7q11)/120=-238.46KN·MQ墙顶=H×(11q11+4q22)/40=126.00μ=q11/q22=0.37ν=[(9μ2+7μ+4)/20]0.5=0.624191907X=(ν-μ)H/(1-μ)=1.459943734m Xo=H-X= 2.1400563m Mmax=Q墙顶X-q11X2/2+(q22-q11)X3/6H=83.08937KN·M(四)配筋计算混凝土抗压强度fcd=14.3N/mm2ho=305mm钢筋设计强度fy=360N/mm2计算宽度b=1000mmM支座 =f cd bx(h0-x/2)238464000.00 =14300x(305-x/2)x =60.719 m≤ξb h0 =0.53×305.00 =161.7mm 解得A s = M支座/(ho-x/2)/f y =2480mm2Mmax =f cd bx(h0-x/2)83000000.00 =14300x(305-x/2)x =19.664 mm≤ξb h0 =0.53×305.00 =161.7mm 解得跨中A s = Mmax/(ho-x/2)/f y =803mm2(五)裂缝计算钢筋直径d=18mm钢筋间距75mm每延米实配钢筋A s=3392.92mm2标准组合下Mk支座=-H2×(8q2+7q1)/120=-198.72KN·Mσsk=Mk支座/(0.87hoAs)=220.7236N/mm2αcr=2.1ρte=0.019388115ftk=2.01ψ=0.794701285< 1 且>0.2所以ψ取0.794701285Es=200000c=35deq=18裂缝宽度W fk=0.259274198mm裂缝不满足要求。
WQ1地下室侧壁计算书条件:1、土质参数:容重γ=18kN/mmγ` = 11kN/mm K=0.50,地下水位设防高度为5100mm;2、地下室参数:覆土层厚h1=1000mm,地下室侧墙计算跨度Lo=4800mm,临水面保护层为40mm;地面堆载q=10kN/mm d=350mm,截面有效高度ho=300mm3、材料参数:混凝土强度等级为C35,fc=16.7 N/mm fy=360N/mm 计算:1、荷载计算,土压力按静止土压力计算[《全国民用建筑工程设计技术措施》2.6.2]堆载折算为土压力q1=K×q=0.50×10=5.00kN/mm地下水位以上土压力q2=K×γ×h1=0.50×18×1.00=9.00kN/mm地下水位以下土压力q3=K×γ`×(h2 + h3)=0.50×11×(0.30+4.80)=28.05kN/mm水压力q4=γw×(h2 + h3)=10×(0.30+4.80)=51.00kN/mm2、支座弯距计算,按单向板底端固定顶端简支计算,查静力计算手册m1=q1×Lo/8=5.00×4.8/8=14.40kN.mm2=q2×Lo/15=9.00×4.8/15=13.82kN.mm3=q1×Lo/15=28.05×4.8/15=43.08kN.mm4=q1×Lo/8=51.00×4.8/15=78.34kN.m3、强度计算:土压力及水压力均按恒载考虑,[《全国民用建筑工程设计技术措施》2.6.2],按支座调幅计算m=0.80×1.35×(m1+m2+m3+m4)=161.62kN.mξb=0.8÷{1+360÷[20000×(0.0033-<35-50>×0.00001)]}=0.5257 《砼》规公式7.1.4x=ho-√(ho-2×m/α1/fc/b)=300-√(300-2×161.62×1000000/1/16.7/1000) 《砼》规公式7.2.1-1=34.21mm<ξb×ho=157.71mmAs=α1×fc×b×x/fy 《砼》规公式7.2.1-2=1×16.7×1000×34.21/360=1,587mm4、裂缝计算:弯距标准组合Mk=m1+m2+m3+m4=14.40+13.82+43.08+78.34=149.64kN.m实配钢筋为:18@75钢筋面积As=3,393mm带肋钢筋的相对粘结特性系数υ=1.0矩形截面受弯构件,构件受力特征系数αcr =2.1对矩形截面的受弯构件:Ate=0.5×b×h=0.5×1000×300=175000mmρte=As/Ate=3,393/175000=0.0194纵向受拉钢筋的等效应力σsk=Mk/(0.87×ho×As)=150×1000000/(0.87×300×3,393)=169 N/mm 钢筋应变不均匀系数ψ=1.1-0.65×ftk/ρte/σsk=1.1-0.65×2.2/0.02/169/=0.6635最大裂缝宽度ωmax=αcr×ψ×σsk×(1.9×c+0.08×deq/ρte)/Es=2.1×0.6635×169×(1.9×40+0.08×18/0.02)/200000=0.1769mm5、人防计算:本工程为6级人防地下室。
