电与磁知识点初中物理和电磁学知识点综述2.磁铁:(1)定义:有磁性的物体称为磁铁磁铁具有吸铁性和方向性。
(2)分类: a。
形状:条形磁铁、蹄形磁铁、针状磁铁、圆形磁铁等B.来源:天然磁铁,人造磁铁根据磁保持时间:硬磁铁,软磁铁(3)磁体的方向性:条形磁体或磁针,可在水平面内自由旋转。
休息后,是磁极导向器(称为南极,用s表示),另一个磁极指北极(称为北极,用n表示)指南针是3,根据磁铁的方向性工作。
磁极:(1)定义:磁体中磁性最强的部分称为磁极(磁铁两端最强,中间最弱)(2)类型:当在水平面上自由旋转的条形磁铁静止时,它总是在一端被引导并指向北方。
的磁极称为南极,指向北方的磁极称为北极任何磁铁都有并且只有两个磁极,一个是北极(北极);另一个是南极(S极),这表明任何形状的磁铁,无论大小,都有两个磁极;永磁体分成多个部分后,每个部分仍有两个磁极(3)磁极相互作用定律:同名磁极相斥,不同名磁极相吸4.磁化(1)定义:一些非磁性物体在磁铁(或电流)的作用下获得磁性的现象称为磁化(使没有磁性的物体获得磁性的过程称为磁化。
))注:磁铁吸引铁钉是因为铁钉被磁化后,铁钉与磁铁接触部分的形成不同的磁极,不同的磁极相互吸引。
(2)软磁铁和硬磁铁:铁棒磁化后,磁性很容易消失。
这种磁铁被称为软磁铁。
钢棒被磁化后,磁性可以保持很长时间,这就是所谓的硬磁体或永磁体。
(a)软磁材料:磁化后,磁性很容易消失例如,软铁(b)硬磁性材料:磁化后,磁性能得以保持例如,钢(可用作永久磁铁)(c)磁化方法:永久磁铁用钢是在磁铁(如接触、摩擦和接近)或电流作用下制造的,电磁铁铁芯用软铁是制造的5.判断物体是否有磁性的方法:(1)根据磁铁的吸铁量判断:被测物体接近铁物质(如铁屑)。
如果能吸引铁物质,这意味着物体有磁性,否则它就没有磁性(2)从磁铁的方向性判断:如果被测物体在水平面内自由旋转,静止时总是指南北方向,则表明该物体有磁性,否则就没有磁性(3)根据磁极间的相互作用规律判断:被测物体分别靠近静止的小磁针的两极。

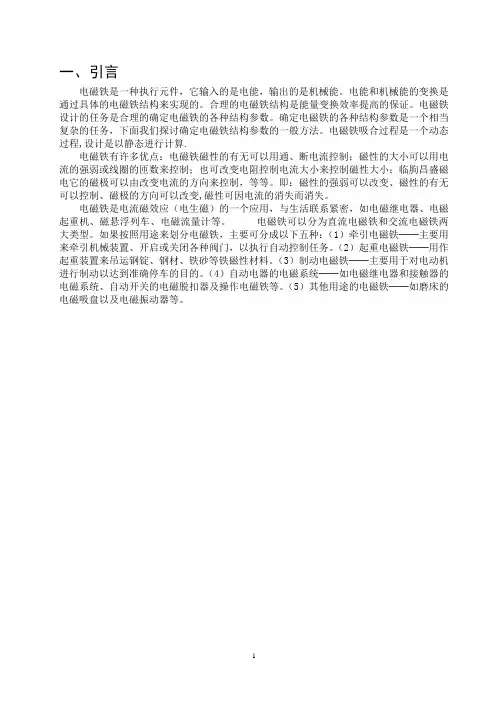

一、引言电磁铁是一种执行元件,它输入的是电能,输出的是机械能。
电能和机械能的变换是通过具体的电磁铁结构来实现的。
合理的电磁铁结构是能量变换效率提高的保证。
电磁铁设计的任务是合理的确定电磁铁的各种结构参数。
确定电磁铁的各种结构参数是一个相当复杂的任务,下面我们探讨确定电磁铁结构参数的一般方法。
电磁铁吸合过程是一个动态过程,设计是以静态进行计算.电磁铁有许多优点:电磁铁磁性的有无可以用通、断电流控制;磁性的大小可以用电流的强弱或线圈的匝数来控制;也可改变电阻控制电流大小来控制磁性大小;临朐昌盛磁电它的磁极可以由改变电流的方向来控制,等等。
即:磁性的强弱可以改变、磁性的有无可以控制、磁极的方向可以改变,磁性可因电流的消失而消失。
电磁铁是电流磁效应(电生磁)的一个应用,与生活联系紧密,如电磁继电器、电磁起重机、磁悬浮列车、电磁流量计等。
电磁铁可以分为直流电磁铁和交流电磁铁两大类型。
如果按照用途来划分电磁铁,主要可分成以下五种:(1)牵引电磁铁──主要用来牵引机械装置、开启或关闭各种阀门,以执行自动控制任务。
(2)起重电磁铁──用作起重装置来吊运钢锭、钢材、铁砂等铁磁性材料。
(3)制动电磁铁──主要用于对电动机进行制动以达到准确停车的目的。
(4)自动电器的电磁系统──如电磁继电器和接触器的电磁系统、自动开关的电磁脱扣器及操作电磁铁等。
(5)其他用途的电磁铁──如磨床的电磁吸盘以及电磁振动器等。
二、基本公式和一般概念1、均匀磁场B=SΦ(T ) 2、磁势F=NI,电流和匝数的乘积(A )3、磁场强度H=LNI(A/m ),建立了电流和磁场的关系。
该公式适用于粗细均匀的磁路4、磁导率μ=HB建立了磁场强度和磁感应强度(磁通密度)的关系。
μ0=4π×10-7享/米 相对磁导率μr =μμ 5、磁通Φ=MR NI 磁阻R M =slμ这称为磁路的欧姆定律,由于铁磁材料的磁导率μ不是常数,使用磁阻计算磁路并不方便,磁阻计算一般只用于定性。

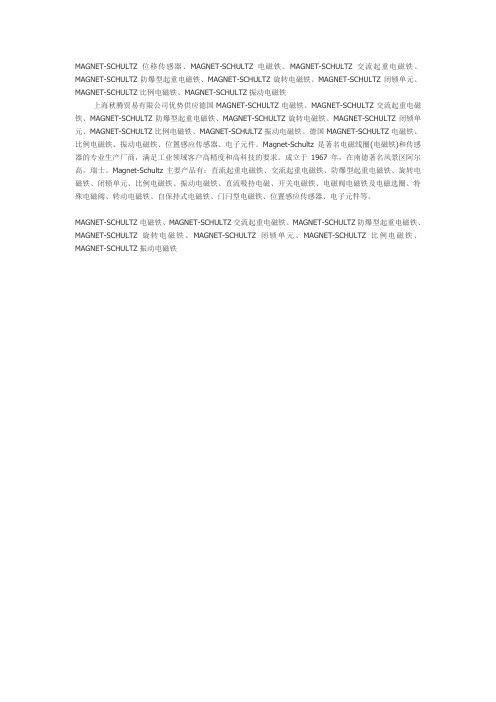

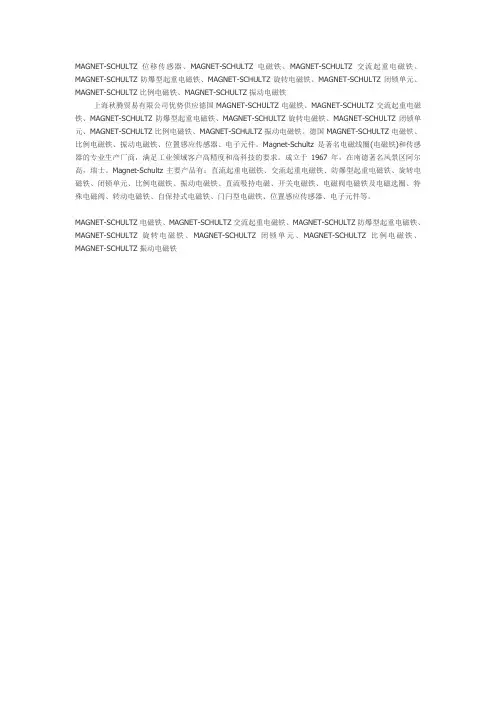

MAGNET-SCHULTZ位移传感器、MAGNET-SCHULTZ电磁铁、MAGNET-SCHULTZ交流起重电磁铁、MAGNET-SCHULTZ防爆型起重电磁铁、MAGNET-SCHULTZ旋转电磁铁、MAGNET-SCHULTZ闭锁单元、MAGNET-SCHULTZ比例电磁铁、MAGNET-SCHULTZ振动电磁铁
上海秋腾贸易有限公司优势供应德国MAGNET-SCHULTZ电磁铁、MAGNET-SCHULTZ交流起重电磁铁、MAGNET-SCHULTZ防爆型起重电磁铁、MAGNET-SCHULTZ旋转电磁铁、MAGNET-SCHULTZ闭锁单元、MAGNET-SCHULTZ比例电磁铁、MAGNET-SCHULTZ振动电磁铁。
德国MAGNET-SCHULTZ电磁铁、比例电磁铁、振动电磁铁、位置感应传感器、电子元件。
Magnet-Schultz是著名电磁线圈(电磁铁)和传感器的专业生产厂商,满足工业领域客户高精度和高科技的要求。
成立于1967年,在南德著名风景区阿尔高,瑞士。
Magnet-Schultz主要产品有:直流起重电磁铁、交流起重电磁铁、防爆型起重电磁铁、旋转电磁铁、闭锁单元、比例电磁铁、振动电磁铁、直流吸持电磁、开关电磁铁、电磁阀电磁铁及电磁选圈、特殊电磁阀、转动电磁铁、自保持式电磁铁、门闩型电磁铁、位置感应传感器、电子元件等。
MAGNET-SCHULTZ电磁铁、MAGNET-SCHULTZ交流起重电磁铁、MAGNET-SCHULTZ防爆型起重电磁铁、MAGNET-SCHULTZ旋转电磁铁、MAGNET-SCHULTZ闭锁单元、MAGNET-SCHULTZ比例电磁铁、MAGNET-SCHULTZ振动电磁铁。
电磁阀⼯作原理图解
电磁阀是由电磁线圈通电产⽣电磁⼒来吸合电磁铁的移动活塞控制的开、关流体控制元件,是⾃动化设备管路的执⾏器,下⾯展⽰介绍直动活塞式电磁阀⼯作原理图解、先导活塞式电磁阀⼯作原理图解,带⼿动复位电磁阀⼯作原理图解和⾃保持式电磁阀及燃⽓紧急切断电磁阀⼯作原理介绍。
直动式电磁阀⼯作原理图解:
直动活塞式电磁阀原理:通电时,电磁线圈产⽣电磁⼒,直接吸合阀芯,阀芯提起。
断电时,电磁⼒消失,阀芯靠弹簧复位。
先导式电磁阀⼯作原理图解:
先导活塞式电磁阀⼯作原理:
常开:当电磁阀线圈通电时,电磁铁芯吸合,卸压孔关闭,电磁阀主活塞由介质压⼒推动,关闭主阀⼝,介质截⽌。
当电磁阀线圈断电时,电磁阀主阀⼝打开,介质流通。
常闭:当电磁阀线圈通电时,电磁铁芯吸合,卸压孔打开,电磁阀主活塞由介质压⼒推动,打开主阀⼝,介质流通。
当电磁阀线圈断电时,电磁阀主阀⼝关闭,介质截⽌。
双线圈⾃保持式电磁阀⼯作原理:
当⾃保持式电磁阀1号线圈不通电,2号线圈通电后3秒内断电,⾃保持式电磁阀关闭;
当⾃保持式电磁阀2号线圈不通电,1号线圈通电后3秒内断电,⾃保持式电磁阀打开;
带⼿动复位电磁阀⼯作原理图解:
⼯作原理:
A:电磁阀需要打开时,旋下防护罩(防护罩中间有螺纹孔型,将他旋在联动杆上当⼿柄使⽤),⽤⼒拉⼿柄,阀打开。
B:电磁阀需要关闭时,线圈通电不超过1秒钟,阀在65毫秒内迅速关闭。
备注:紧急切断阀线圈瞬间通电,触发紧急切断阀快速关闭,并进⼊⾃锁状态,此时即使撤去电源,阀门仍处于⾃锁关闭状态,不会重新⾃动打开、须⼈⼯现场⼿动复位。
电磁铁原理步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。
步进电机可以作为一种控制用的特种电机式步进电机(PM)、混合式步进电机(HB)和单相式步进电机等。
反应式步进电机一般为三相,可实现大转矩输出,步进角一般为1.5度,但噪声和振动都很大,可通过驱动器细分技术解决.(绣混合式步进电机是指混合了永磁式和反应式的优点。
它又分为两相和五相:两相步进角一般为1.8度而五相步进角一般为0.72度步进电机的一些基本参数:步距角:表示控制系统每发一个步进脉冲信号,电机所转动的角度。
电机出厂时给出了一个步距角的值,如86BYG250A型电机给时的真正步距角,真正的步距角和驱动器有关。
相数:是指电机内部的线圈组数,目前常用的有二相、三相、五相步进电机。
电保持转矩(HOLDINGTORQUE):是指步进电机通电但没有转动时,定子锁住转子的力矩。
它是步进电机最重要的参数之一,通保持转矩就成为了衡量步进电机最重要的参数之一。
比如,当人们说2N.m的步进电机,在没有特殊说明的情况下是指保持转矩为步进电机的一些特点:1.一般步进电机的精度为步进角的3-5%,且不累积。
2.步进电机外表允许的最高温度。
步进电机温度过高首先会使电机的磁性材料退磁,从而导致力矩下降乃至于失步,因此电机外以上,所以步进电机外表温度在摄氏80-90度完全正常。
3.步进电机的力矩会随转速的升高而下降。
当步进电机转动时,电机各相绕组的电感将形成一个反向电动势;频率越高,反向电动势越大。
在它的作用下,电机随频率(或速4.步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声。
步进电机有一个技术参数:空载启动频率,即步进启动频率应更低。
如果要使电机达到高速转动,脉冲频率应该有加速过程,即启动频率较低,然后按一定加速度升到所希望的高频步进电机的静态指标术语:相数:产生不同对极N、S磁场的激磁线圈对数。
第十六讲电与磁河北五年中考命题规律年份题号题型考查点及如何考查分值总分2019 17 选择题磁场、电流的磁场、电磁间的相互作用 2 2 2018 20 选择题磁感线、地磁场、电磁继电器 3 32017 16 选择题磁极间的作用规律、电磁感应、电流的磁效应、磁场对通电导线的作用2 22016 20 选择题磁场的方向,通电螺线管,电动机和发电机 3 32015 15 选择题奥斯特(发现电流的磁效应、判断螺线管极性与电流关系)14 24 填空及简答题电磁感应 3由表可知,本讲知识在河北近五年中考中每年必考,主要考查电磁感应现象、奥斯特实验、安培定则和影响电磁铁磁性强弱的因素等知识点,考查形式比较稳定,以选择题和填空及简答题为主,实验探究题中也偶尔出现。
预计2020年河北中考可能在选择题中考查磁现象的辨识,在填空及简答题中考查安培定则的应用、电磁铁、电动机和发电机,考查分值为2~4分。
在复习时,需关注“以热敏电阻和电磁继电器组成的控制电路”的相关题型。
第1课时磁现象磁场电磁铁核心知识梳理磁现象磁性物体能够吸引__铁、钴、镍__一类物质(吸铁性)的性质磁体定义具有磁性的物体分类按获取方式分:__天然__磁体和__人造__磁体按磁性保持时间分:__软__磁体和__硬__磁体性质磁体具有磁性磁极定义磁体上磁性最强的部分名称__南(S)__极和__北(N)__极作用同名磁极相互__排斥__,异名磁极相互__吸引__磁化定义原来没有磁性的物体在__磁体__或__电流__的作用下获得磁性的现象【提示】(1)一个磁体有且只有两个磁极。
(2)物体与磁体相互排斥,其一定具有磁性;物体与磁体相互吸引,其不一定具有磁性。
磁场(2016、2017、2018年考查)基本性质对放入其中的磁体产生__磁力__的作用,磁极间的相互作用是通过磁场发生的方向规定在磁场中某点的小磁针静止时__北极__所指的方向规定为该点的磁场方向特征在磁体外部,磁感线从__N__极出发回到__S__极在磁体内部,磁感线从__S__极出发回到__N__极几种磁体磁感线分布图地磁场定义地球周围存在的磁场分布地磁南极在地理__北__极附近,地磁北极在地理__南__极附近磁偏角最早由我国宋代的学者__沈括__记述【提示】(1)磁场是真实存在的,人们为了形象地描述磁场,参照铁屑落在磁体周围所呈现的形状绘制了磁感线。
电磁铁线圈的匝数越多产生的磁力就越大吗电磁铁的磁力(俗称吸力)的大小与线圈匝数、截面积,电源电压,铁芯材料性质、结构形状、截面积大小等都有关。
如果除了线圈匝数外,其它参数都保持不变,那么线圈匝数的多少,都不会改变电磁铁磁力的大小。
因为在其它参数都不变的情况下,仅增加线圈的匝数,势必造成线圈阻抗增加,从而使线圈电流减小,结果磁力保持不变。
衡量磁力的大小,可用安匝数这个参数,就是线圈电流与匝数的乘积,安匝数越大,就说明磁力越大。
现以一个12V直流线圈为例(因直流线圈计算简单一些,可不考虑感抗因素),来计算一下分别是200匝、500匝、1000匝时的安匝数。
为方便计算设绕制线圈的漆包线截面积为1mm²,线圈每匝长度为0.1米,200匝时线圈长度20米,500匝时线圈长度50米,1000匝时线圈长度100米。
线圈电阻R=ρL/S线圈电流I=U/Rρ……电阻率,铜为0.0175L……长度(米)S……截面积(mm²)U……电压(V)I……电流(A)R……电阻(Ω)200匝时线圈电阻R=0.0175×20÷1=0.35Ω线圈电流I=12÷0.35=34.28A安匝数34.28×200=6857500匝时线圈电阻R=0.0175×50÷1=0.875Ω线圈电流I=12÷0.875=13.71A安匝数13.71×500=68571000匝时线圈电阻R=0.0175×100÷1=1.75Ω线圈电流I=12÷1.75=6.857A安匝数6.857×1000=6857可见无论线圈匝数多少,安匝数都是6857保持不变,也就说明磁力不变。
既然绕200匝与绕1000匝的磁力是一样大,为何实际当中常常见到绕了几千匝上万匝的线圈呢?这就要说说电流密度这个问题了,电流密度也就是每平方毫米导线通过的电流强度,电流密度越高发热量越大,象上例中绕200时线圈电流达34.28A,由于线圈截面积刚好1mm²,也就是电流密度是34.28A/mm²,这种情况通电时间估计不到一分钟,线圈温度就可能超标,通电超过一分钟线圈就可能烧毁。

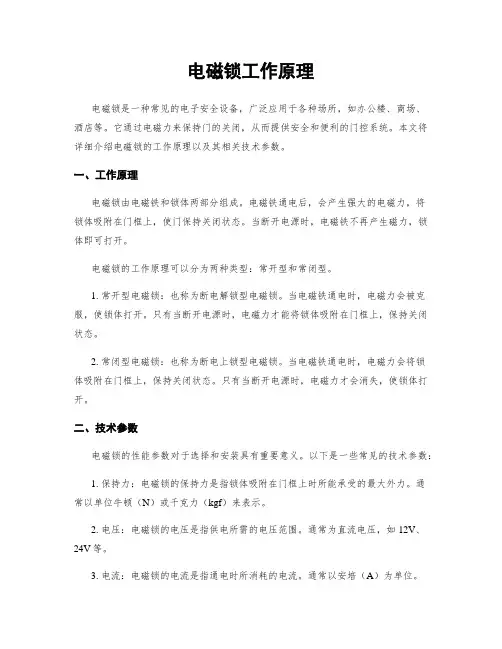

电磁锁工作原理电磁锁是一种常见的电子安全设备,广泛应用于各种场所,如办公楼、商场、酒店等。
它通过电磁力来保持门的关闭,从而提供安全和便利的门控系统。
本文将详细介绍电磁锁的工作原理以及其相关技术参数。
一、工作原理电磁锁由电磁铁和锁体两部分组成。
电磁铁通电后,会产生强大的电磁力,将锁体吸附在门框上,使门保持关闭状态。
当断开电源时,电磁铁不再产生磁力,锁体即可打开。
电磁锁的工作原理可以分为两种类型:常开型和常闭型。
1. 常开型电磁锁:也称为断电解锁型电磁锁。
当电磁铁通电时,电磁力会被克服,使锁体打开。
只有当断开电源时,电磁力才能将锁体吸附在门框上,保持关闭状态。
2. 常闭型电磁锁:也称为断电上锁型电磁锁。
当电磁铁通电时,电磁力会将锁体吸附在门框上,保持关闭状态。
只有当断开电源时,电磁力才会消失,使锁体打开。
二、技术参数电磁锁的性能参数对于选择和安装具有重要意义。
以下是一些常见的技术参数:1. 保持力:电磁锁的保持力是指锁体吸附在门框上时所能承受的最大外力。
通常以单位牛顿(N)或千克力(kgf)来表示。
2. 电压:电磁锁的电压是指供电所需的电压范围。
通常为直流电压,如12V、24V等。
3. 电流:电磁锁的电流是指通电时所消耗的电流。
通常以安培(A)为单位。
4. 功率:电磁锁的功率是指电磁锁在工作状态下所消耗的功率。
通常以瓦特(W)为单位。
5. 尺寸:电磁锁的尺寸是指锁体的长、宽、高等尺寸参数。
根据不同的安装需求,可以选择不同尺寸的电磁锁。
6. 安装方式:电磁锁的安装方式有吊装式、嵌入式和面板式等。
根据实际情况选择适合的安装方式。
7. 防护等级:电磁锁的防护等级是指电磁锁对于尘土、水分和固体物体的防护性能。
通常以IP等级表示,如IP65。
三、应用场景电磁锁由于其安全、可靠和易于控制的特点,在各种门控系统中得到广泛应用。
以下是一些常见的应用场景:1. 门禁系统:电磁锁可以与门禁系统配合使用,提供安全的门控功能。
一种长行程推拉式电磁铁装置的制作方法长行程推拉式电磁铁是一种常见的电磁装置,通常被用于工业领域的各种设备中。
它的推拉式结构使得它可以在工作时产生大的推拉力,同时在需要时也可以轻松将工件推离,因此在生产制造中具有广泛的应用。
本文将介绍一种长行程推拉式电磁铁的制作方法,分为以下几个步骤进行阐述:设计方案确定、零部件采购、装配工艺、调试测试。
一、设计方案确定长行程推拉式电磁铁的设计方案的确定是制作过程中最为关键的一环。
在设计过程中,需要确定推拉式电磁铁的工作原理,选择合适的电磁材料和结构设计,以及确定所需的推拉力大小和行程距离等。
首先,根据实际需求确定长行程推拉式电磁铁的工作原理。
通常,电磁铁的推拉式结构由电磁线圈和铁芯组成,通过通电产生磁场,从而吸引或推开铁芯,实现推拉功能。
根据此原理来确定设计方案。
其次,根据需要选择合适的电磁材料和结构设计。
在选择电磁材料时,需要考虑其导磁性能、电阻率、热稳定性等因素,以确保电磁铁的工作性能。
同时,根据工作环境和使用需求确定电磁铁的结构设计,包括铁芯的形状和材料选用等。
最后,确定所需的推拉力大小和行程距离等参数。
这些参数的确定将直接影响到电磁铁的设计和制作过程,因此需要进行严格的计算和分析,以确保电磁铁在工作时能够稳定可靠地产生所需的推拉力。
二、零部件采购在设计方案确定后,接下来是进行零部件的采购。
长行程推拉式电磁铁通常由电磁线圈、铁芯、外壳、连接器等多个零部件组成,因此需要根据设计方案来采购相应的零部件。
首先是电磁线圈和铁芯的选购。
电磁线圈通常由导电材料制成,而铁芯则需要选择导磁性能好、稳定性高的材料。
在选购时需要注意零部件的质量和尺寸是否符合设计要求。
其次是外壳和连接器的采购。
外壳需要具有良好的机械性能和防护性能,以保护电磁铁内部的零部件。
连接器需要具有良好的导电性能和耐高温性能,以确保电磁铁的正常工作。
在零部件采购过程中,需要严格按照设计方案来选择和采购相应的零部件,并检查零部件的质量和尺寸是否符合要求。

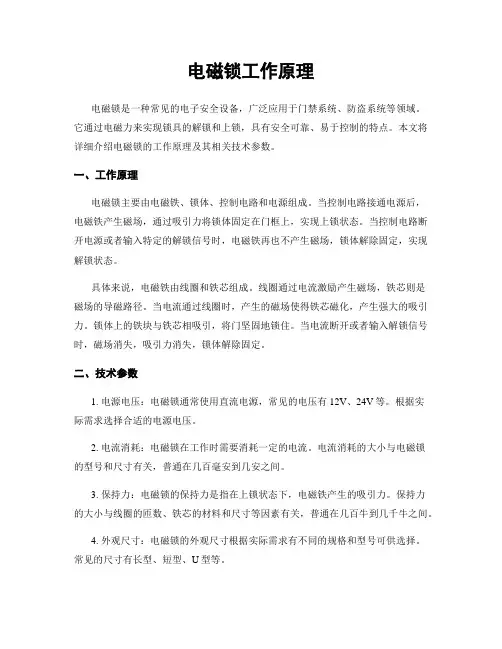

电磁锁工作原理电磁锁是一种常见的电子安全设备,广泛应用于门禁系统、防盗系统等领域。
它通过电磁力来实现锁具的解锁和上锁,具有安全可靠、易于控制的特点。
本文将详细介绍电磁锁的工作原理及其相关技术参数。
一、工作原理电磁锁主要由电磁铁、锁体、控制电路和电源组成。
当控制电路接通电源后,电磁铁产生磁场,通过吸引力将锁体固定在门框上,实现上锁状态。
当控制电路断开电源或者输入特定的解锁信号时,电磁铁再也不产生磁场,锁体解除固定,实现解锁状态。
具体来说,电磁铁由线圈和铁芯组成。
线圈通过电流激励产生磁场,铁芯则是磁场的导磁路径。
当电流通过线圈时,产生的磁场使得铁芯磁化,产生强大的吸引力。
锁体上的铁块与铁芯相吸引,将门坚固地锁住。
当电流断开或者输入解锁信号时,磁场消失,吸引力消失,锁体解除固定。
二、技术参数1. 电源电压:电磁锁通常使用直流电源,常见的电压有12V、24V等。
根据实际需求选择合适的电源电压。
2. 电流消耗:电磁锁在工作时需要消耗一定的电流。
电流消耗的大小与电磁锁的型号和尺寸有关,普通在几百毫安到几安之间。
3. 保持力:电磁锁的保持力是指在上锁状态下,电磁铁产生的吸引力。
保持力的大小与线圈的匝数、铁芯的材料和尺寸等因素有关,普通在几百牛到几千牛之间。
4. 外观尺寸:电磁锁的外观尺寸根据实际需求有不同的规格和型号可供选择。
常见的尺寸有长型、短型、U型等。
5. 安装方式:电磁锁的安装方式有表面安装和嵌入安装两种。
表面安装适合于门框表面安装,嵌入安装适合于门框内部嵌入。
6. 防护等级:电磁锁具有一定的防护等级,用于表明其对尘土、水分和物体的防护能力。
常见的防护等级有IP65、IP68等。
7. 工作温度:电磁锁的工作温度范围是指其正常工作的环境温度范围。
普通情况下,电磁锁的工作温度范围在-20℃到+55℃之间。
三、应用场景电磁锁广泛应用于门禁系统、防盗系统等领域。
以下是几个常见的应用场景:1. 门禁系统:电磁锁可以与门禁系统配合使用,实现对门的远程控制。
推拉式电磁铁原理电磁铁是一种将电能转化为磁能的装置,它由线圈和铁芯组成。
当线圈通电时,会在铁芯周围产生磁场,从而吸引或释放铁芯。
推拉式电磁铁是一种常见的电磁铁类型,它能够实现在两个状态之间的切换:吸合和释放。
本文将介绍推拉式电磁铁的原理和应用。
推拉式电磁铁的原理推拉式电磁铁通常由线圈、铁芯、弹簧和开关组成。
当线圈通电时,会在铁芯周围产生磁场,吸引铁芯。
此时,铁芯会与弹簧接触,形成一定的闭合力,从而保持吸合状态。
当线圈不通电时,磁场消失,铁芯失去吸引力,同时弹簧将铁芯推离线圈,使其回到释放状态。
推拉式电磁铁的应用推拉式电磁铁广泛应用于各种机械和电子设备中。
以下是一些常见的应用:1.电磁锁电磁锁是一种将电磁铁应用于门锁的装置。
当电磁铁通电时,铁芯吸引锁体,从而锁住门。
当电磁铁不通电时,铁芯回到原位,从而释放锁体。
电磁锁具有安装方便、控制灵活、安全可靠等特点,被广泛应用于办公室、学校、商场等场所。
2.自动售货机自动售货机中的货物通常需要通过电磁铁控制。
当用户选择商品并投入硬币后,电磁铁会释放货道,使货物从货道中落下。
当货物落到指定位置时,电磁铁再次吸合,防止其他货物掉落。
3.电子门禁电子门禁是一种利用电子技术和电磁铁实现门禁控制的装置。
当用户刷卡或输入密码后,门禁系统会判断用户身份,从而控制电磁铁的吸合或释放,开启或关闭门禁。
4.汽车发动机汽车发动机中的点火系统通常使用电磁铁实现。
当点火开关通电时,电磁铁会吸合,从而使点火系统的旋转部分与固定部分相连,形成电流回路,从而实现点火。
总结推拉式电磁铁是一种常见的电磁铁类型,它能够实现在两个状态之间的切换。
推拉式电磁铁应用广泛,包括电磁锁、自动售货机、电子门禁、汽车发动机等。
了解推拉式电磁铁的原理和应用,可以帮助我们更好地理解其在各种设备和系统中的作用。
阀用电磁铁维修经验谈发布日期:2006-4-11在液压件上,常用到电磁铁来产生吸力,推拉阀芯,从而控制液流的方向、压力和流量。
这类电磁铁一般称为阀用电磁铁(下面一律简称电磁铁)。
在控制系统中,电磁铁起着承上启下的作用,他将电能转化为机械能,推动液压阀动作。
严格地讲,电磁铁包括电磁线圈和衔铁动作机构,在市场上,二者也是成套供应的。
在工程机械维修中,遇到的电磁线圈烧毁的情况很普遍。
因此,我们这里所说的电磁铁,主要指电磁线圈。
图1. 普通电磁阀使用开关式电磁铁图2. 衔铁与线圈的相对位置决定阀芯是受推力还是拉力电磁铁包括开关式和比例式两种,开关式电磁铁常被安装在换向阀上,用来控制阀的换向、系统的卸荷和加载等;比例式电磁铁安装在各类比例阀上,用来控制液流的方向、压力和流量。
不少比例压力阀安装在电控变量泵上,可以控制泵的和流量和方向。
比例式电磁铁具有一个在其行程上,至少是在其工作行程内,电磁力很大程度上保持不变的特性,以此区别于普通开关式电磁铁。
这一吸力特性,是通过工作气隙的特殊造型和导磁体磁力的引导而形成。
开关式和比例式电磁铁的差别并不完全取决于电磁铁本身,比例电磁铁通最大电流时相当于开关式电磁铁,开关式电磁铁通不同的电流时也会产生不同的推力。
电磁铁的性能指标主要包括适用电压(电流)、推(拉)力和行程等。
根据电压可以分为12V直流,24V直流,110V交流,220V交流等。
NG6阀用电磁铁推拉力一般为20-70N,行程在3-7mm之间。
当怀疑某电磁阀卡滞或线圈烧毁时,可以将电磁阀反过来,看其行程是否在上述范围之内。
电磁铁的外特性主要表现为电阻。
最常见的24V NG6电磁阀线圈阻值一般在16-26Ω之间,24V插装阀线圈阻值一般在20-38Ω之间,24V比例阀线圈阻值一般在21-26Ω。
理论上,电磁吸力与电流的平方成正比,所以12V线圈阻值一般为对应24V线圈的1/4左右。
比例电磁阀一般要求电流达到某一范围。
磁心电磁科技研发、生产的保持式电磁铁(Keepsolenoid)使用了永
久磁铁。
它的工作原理与所有直线运动的电磁铁是相似的。
当线圈被激励后,滑杆向铁芯移动,并最终停止在终点位置。
而当电源切断之后,滑杆仍
然保持在原来的地方,如果要使滑杆返回,必须施加反向电压(或电流)。
这类电磁铁都可以做成拉入及推出两种动作形式。
保持式电磁铁分单向自保持与双向自保持两种。
单向自保持只将铁芯保持(自锁)在行程终端的一个位置。
而双向自保持电磁铁采用双线圈结构,能将铁芯保持(自锁)在形成始与终的两个不同的位置,且两个位置具有同等的输出力矩(具有双稳态特点)。
()或者来电查询。
本公司为专业研发设计电磁铁的公
司,由于电磁铁为非标元器件,以上仅为典型应用,如您的要求与上述不一样,我们可按您的要求,为您量身订做合您要求的产品。
欢迎大家与我们共同探讨研究开发新产品。
