实验五-遥感动态监测

  • 格式：doc
  • 大小：13.54 MB
  • 文档页数：17

实用文案 标准文档 遥感动态监测 ——0000000000 *** 一、 实验目的 学习并掌握以下内容：遥感动态监测技术、图像直接比较法工具、分类后比较法工具、林冠状态遥感状态监测实例、农业用地变化监测实例

二、 实验数据 分类后处理数据文件、耕地利用变化监测数据文件、林冠变化监测数据文件、森林开采监测数据文件

三、 实验内容和步骤 1. 图像直接比较法工具 1) Compute Different Map工具 选择Basic ToolsChange Detection-Compute Difference Map。在Select the Initial State Image文件选择对话框中，从前一时相图像中选择一个波段，单击OK按钮；在Select the Final State Image文件选择对话框中，从后一时相图像中选择一个与前面相同的波段，单击OK按钮，打开Compute Difference Map Input Parameters对话框。 实用文案

标准文档 1-1 Compute Difference Map Input Parameters对话框

2) Image Different工具 第一步 启动Image Differenc ✓ 在ENVI Zoom中，选择FileOpen打开july_00_quac.img和july_06_quac.img图像 ✓ 在工具栏中，单击按钮，利用Portal功能浏览这两个图像相同区域地表变化情况 ✓ 在Toolbox列表中，双击Image Difference 选项，打开File Selection 对话框，分别为Time 1 File选择july_00_quac.img和Time 2 File选择july_06_quac.img。单击Next按钮，打开Image Difference对话框 实用文案

标准文档 1-2 Image Difference对话框 第二步 变化信息检测 实用文案

标准文档 1-3设置变化信息检测 第三步 变化信息提取 实用文案

标准文档 1-4设置变化信息提取 第四步 输出变化信息 实用文案

标准文档 1-5输出变化信息 2. 分类后比较法工具 1) Change Detectio Statistics工具 ✓ ENVI主菜单中，选择Basic ToolsChange DetectionChange Detection Statistics ✓ 在Select the Initial State Image文件选择对话框中，从前一时相图像中选择一个波段，单击OK按钮；在Select the Final State Image文件选择对话框中，从后一时相图像中选择一个与前面相同的波段，单击OK按钮，打开Define Equivalent Classes对话框 ✓ 在Define Equivalent Classes对话框，如果两个分类名称一致，系统实用文案 标准文档 自动将Initial State Class和Final State Class对应；否则，手动选择 ✓ 在左边列表中选择一个分类类别，在右边选择对应分类名称，单击Add Pair 按钮。 ✓ 重复（4）步骤，直至所有需要分析的分类类别一一对应。单击OK按钮，打开Change Detection Statistics Output对话框 ✓ 选择生成图像表示单位 ✓ 单击OK按钮，执行计算 2) Thematic Change工具 ✓ 在ENVI EX中，选择FileOpen打开两个分类图像 ✓ 在Toolbox列表中，双击Thematic Change选项，打开File Selection对话框，分别为Time 1 Classification Image File选择前一时间的分类图像和Time 2 Classification Image File选择后一时间的分类图像。单击 Next按钮，打开Thematic Change对话框 实用文案

标准文档 2-1 Thematic Change对话框 ✓ 在Thematic Change 对话框中，如果两个分类图像中分类数目和分类名称都一样，Only Include Areas that Have Change选项可选，当选择这个选项时，未发生变化的分类全班归为并命名为“no Change”。单击Next按钮，进入ClearUp对话框 ✓ Clearup对话框的作用是移除椒盐噪声和去除小面积斑块 ✓ 单击Next按钮，打开Export对话框。单击Finish按钮，输出结果 实用文案

标准文档 2-2结果图 3. 林冠状态遥感动态监测实例 1) 林区提取 ✓ 在ENVI主菜单中，选择TransformNDVI，在文件选择对话框中选择oct_07_2002.img文件，单击OK按钮 ✓ 在NDVI Calculation Parameters对话框中，在Input File Type选项中选择Landsat TM,选择输出路径及文件名QB_NDVI.img，单击OK按钮，执行NDVI计算 实用文案

标准文档 3-1NDVI计算结果图 ✓ 在ENVI主菜单中，选择Basic ToolsRegion of InterestBand Threshold to ROI，在文件对话框中选择QB_NDVI.img，单击OK按钮，在打开的对话框中设置参数 实用文案

标准文档 3-2参数设置 ✓ 在Display中显示oct_07_2002.img，选择ToolsRegion of Interest，可以看到森林的感兴趣区。在ROI Tools对话框中，选择FileSubset Data via ROIs,选择Oct_07_2002.img，用ROI将图像中的森林裁剪输出（oct_07_2002_subset.img） 实用文案

标准文档 3-3 Oct_07_2002结果图 ✓ 用同样的方法将aug_25_2007.img中的森林裁剪输出（aug_25_2007_subset.img） 实用文案

标准文档 3-4oct_07_2002.img和aug_25_2007.img的结果数据 2) 林冠变化检测 ✓ 在ENVI主菜单中，选择SpectralSPEAR ToolsChange Detection,打开Change Detection 对话框进行以下操作 ✓ 在Co-registratio Parameters对话框中，完成两幅图像精确配准。进行以下操作： ✓ 在Review Tie Points对话框中，设置Maximum allowed RMS pei GCP为1，单击Apply按钮。其他按照默认，单击Next按钮，进入Check Co-Registration对话框。 实用文案 标准文档 ✓ 单击按钮，对配准的两幅图像进行目视对比。单击Next按钮，进入Change Detection Methods对话框。 ✓ 在Change Detection Methods对话框中，提供四大类变化监测方法：波段变换法，图像变换法，两幅图自定义比值的差，specter angle； ✓ 在Examine Results对话框中，提供以下浏览变化检测结果的工具 ✓ 单击Next按钮进入最后一步 ✓ 单击Finish按钮完成此流程的操作 3) 提取森林健康变化信息 ✓ 在Display窗口中显示Diff波段，即NDVI ✓ 在主图像窗口中，选择EnhanceInteractive Stretching，打开显示图像的直方图，滑动其中的一条垂直虚线靠近0值去，从左下角获取一个阈值；继续移动虚线滑到左边凸值点位，从左下角获取第二个阈值 ✓ 在主图像窗口中，选择OverlayDensity Slice ✓ 在Density Slice对话框中，进行以下操作 ✓ 为了得到更好的结果，用分类后处理工具优化监测结果。 4. 农业用地变化监测实例 1) Landsat TM农业用地分类 ✓ 启动ENVI EX,选择FileOpen,同时打开ag_08_quac.img和ag_09_quac.img。ENVI EX自动以TM321波段组合显示。 ✓ 利用工具栏中的缩放按钮浏览打开的数据，单击按钮“透视”两个时相的图像，大致了解两个时期的土地利用情况 实用文案 标准文档 ✓ 在ENVI EX中，选择FileNewVector Layer，在Creat New Vector Layer对话框中，设置Layer Name为Mask,单击OK按钮。 ✓ 在工具栏中，选择，在图像上沿着农业用地的边缘绘制矢量作为掩膜文件。绘制好后单击右键选择Accept

✓ 在ENVI EX中，选择FileSave As，将绘制的Mask文件保存为外部Shapefile文件 ✓ 在ENVI EX中的Toolbox中，双击Classification流程化工具 ✓ 在File Selection对话框中，选择ag_08_quac.img，单击Next按钮 ✓ 在Classificaiton Type对话框中，选择Use Training Data，单击Next按钮 ✓ 在Define Training Data 对话框中，双击Class 1修改Class Name为green fields,在图上目视解译绘制有作物的农业用地。绘制一定数量的训练样本 ✓ 新增一个分类类型。同样的方法绘制一定数量的训练样本，最终结果如图 ✓ 在Algorithm中默认选择Maximum Likelihood，勾选Preview预览分类结果，单击Next按钮，执行分类 ✓ 在Classification Cleanup对话框中，设置Smoothing可以去除椒盐噪声，设置Aggregation可以将小斑块合并到大块中。按照默认单击Next按钮 ✓ 在Save Results对话框中，选择Export Classification Image选项，选择分类图像输出路径和文件名ag_08_maxlike.img，单击finish按

合集下载

(完整版)遥感导论知识点整理(梅安新版)

(完整版)遥感导论知识点整理(梅安新版)

遥感导论知识点整理【题型】一、选择题二、填空题三、名词解释四、简答题五、论述题注意：标注页码的地方比较难理解，希望大家多看看书，看看ppt。

【第一章】绪论1、【名】遥感（remote sensing）广义：泛指一切无接触的远距离探测；定义：是从远处探测感知物体，也就是不直接接触物体，从远处通过探测仪器接收来自目标地物的电磁波信息，经过对信息的处理，判别出目标地物的属性。

2、遥感系统包括：被测目标的信息特征（信息源）、信息的获取、信息的传输与记录、信息的处理和信息的应用。

（5个哦亲！详见书第2页图哈~）3、【名】信息源：任何目标具有发射、反射和吸收电磁波的性质，被称为遥感的信息源。

4、遥感的类型：a)按照遥感平台分地面遥感、航空遥感、航天（空间）遥感、航宇遥感b)按传感器的探测波段分紫外遥感（0.05μm-0.38μm）、可见光遥感(0.38-0.76μm)、红外遥感（0.76-1000μm）、微波遥感（1mm-10m）c)按工作方式分主动遥感、被动遥感；成像遥感、非成像遥感5、遥感的特点：大面积的同步观测、时效性、数据的综合性和可比性、经济性6、遥感发展简史Remote Sensing 的提出：美国学者布鲁伊特于1960年提出，61年正式通过。

遥感发展的三个阶段：（1）萌芽阶段1839年，达格雷发表第一张空中相片；1858年，法国人用气球携带照相机拍摄了巴黎的空中照片。

1882年，英国人用风筝拍摄地面照片；J N Niepce (1826, France)The world’s first photographic imageIntrepidballoon, 18621906, KitesPigeons, 1903.（2）航空遥感阶段1903年，莱特兄弟发明飞机，创造了条件。

1909年，意大利人首次利用飞机拍摄地面照片。

一战中，航空照相技术用于获取军事情报。

一战后，航空摄影用于地形测绘和森林调查与地质调查。

基于遥感技术的太湖蓝藻水华时空变化分析

基于遥感技术的太湖蓝藻水华时空变化分析

《河南水利与南水北调》2023年第6期水生态文明基于遥感技术的太湖蓝藻水华时空变化分析徐寅生，赵琳（中水北方勘测设计研究有限责任公司，天津300222）摘要：利用卫星遥感手段监测水环境具有大范围、长时序、周期性、快速、动态监测等优势，文章利用哨兵2号多光谱卫星遥感数据，对2017-2021年五年内的太湖蓝藻情况进行监测，提取湖区不同季节蓝藻水华信息，进而分析不同季节湖区水质的变化特征。

实验结果表明，近五年来，太湖蓝藻爆发时段主要集中在每年的5月份左右，蓝藻爆发区域主要集中在太湖西北部的竺山湖、西部沿岸区、梅梁湖等湖湾；湖心区蓝藻数量呈明显增长，需要引起关注。

关键词：多光谱；水质；太湖；叶绿素a；哨兵2号中图分类号：TP79文献标识码：A文章编号：1673-8853（2023）06-0005-02Analysis of Spatial and Temporal Changes of Cyanobacteria Bloom in Taihu Lake Based onRemote Sensing TechnologyXU Yinsheng,ZHAO Lin（China Water Resources Beifang Investigation,Design and Research CO.LTD.,Tianjin300222,China）Abstract：Monitoring water environment by means of satellite remote sensing has the advantages of large-scale,long-time sequence, periodicity,fast and dynamic monitoring.This article utilizes Sentinel-2multispectral satellite remote sensing data to monitor the blue-green algae situation in Taihu Lake from2017to2021.It extracts information on blue-green algal blooms in different seasons of the lake and analyzes the characteristics of water quality changes in different seasons.The results show that the blue-green algae outbreak in Taihu Lake has been mainly concentrated in May of each year for the past five years,and the algal blooms were mainly concentrated in Zhushan Lake,western coastal areas and Meiliang Lake in northwestern Tai Lake.The number of blue-green algae in the central lake area has shown a significant increase,which deserves attention.Key words：Multispectral;water quality;Tai Lake;chlorophyll a;Sentinel21理论基础浮游藻类指数的基本原理为水体在红光波段、近红外波段和短波红外波段表现出强烈的吸收作用，对于表面存在蓝藻水华的水体，在近红外波段表现为明显的反射峰，利用这一特点，通过相关波段的组合，构建FAI指数模型，具体计算公式如下。

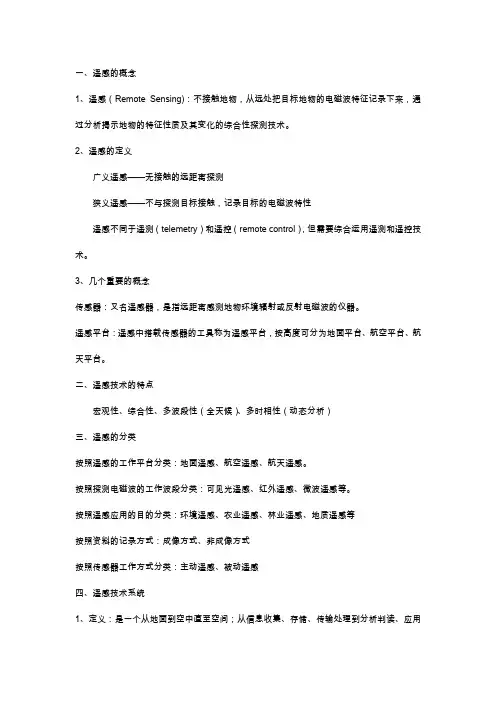

遥感知识点
