固结灌浆施工技术交底一、项目概述固结灌浆施工技术是一种用于加固土体或岩石的施工方法，其目的是提高工程的稳定性和承载能力。

本文将针对固结灌浆施工技术进行详细的交底，包括施工工艺、材料选用、施工注意事项等内容。

二、施工工艺1. 前期准备在施工前应充分了解地质情况，包括土体或岩石的类型、含水量、孔隙度等。

同时，对施工场地进行清理和平整，并确定施工孔的位置和尺寸。

2. 原材料准备固结灌浆施工主要所使用的原材料包括水泥、砂浆和固化剂等，这些材料需要提前准备，并确保其质量符合规定标准。

3. 施工孔的打钻根据设计要求，使用打孔机或手动打孔工具在需要加固的区域打孔，孔的直径和深度应根据实际情况进行调整。

打孔时要注意避免孔壁的坍塌，可以使用钻孔液进行冲洗和冷却。

4. 灌浆混凝土的制备和灌注将水泥、砂浆和固化剂按照一定比例混合搅拌，制备成灌浆混凝土。

在混凝土开始凝结之前迅速将其灌注到打孔孔洞中。

灌注时应先从孔底开始，逐渐向上灌注，确保灌浆混凝土充分填满孔洞。

5. 固结剂的注入根据设计要求，在灌浆混凝土凝结后，将固结剂注入孔洞中，固结剂会逐渐渗入孔洞周围土体或岩石中，并形成一层坚硬的灌浆体。

6. 后期处理固结灌浆施工完成后，需进行后期处理，包括清理施工场地、检查施工质量，如有需要还可以进行表面修补或涂装处理。

三、材料选用1. 水泥水泥是固结灌浆施工中常用的材料之一，其主要作用是提供灌浆混凝土的强度和硬化性能。

在选择水泥时，应根据施工条件和要求进行选用，常见的有硅酸盐水泥、硫酸盐水泥和普通硅酸盐水泥等。

2. 砂浆砂浆在固结灌浆施工中起到填充孔隙、增加密实度的作用。

选用砂浆时，应根据施工孔洞的尺寸和要求进行选择，通常使用的有细砂、粘土和石粉等。

3. 固化剂固化剂是固结灌浆施工中提供固结效果的重要材料，其主要作用是将水泥和砂浆固化成坚硬的灌浆体。

固化剂的选择要根据实际情况和设计要求进行，常见的有硬化剂、增粘剂和缓凝剂等。

四、施工注意事项1. 安全施工固结灌浆施工涉及到钻孔和注浆等作业，施工人员必须严格遵守安全操作规程，佩戴好安全装备，确保施工过程中的安全。

技术交底记录二次灌浆交底提要：二次灌浆前基础验收、灌浆料制备、灌浆、养护交底内容:交底内容冲压车间A、B线压机底座下基础二次灌浆;工序流程1、设备基础清理、凿毛压机底座安装调平灌浆前联合验收并签字确认2、施工机具准备灌浆料配制24小时前开始浸水湿润灌浆前清除积水二次灌浆养护3、主要工序施工方法施工前的准备人工搅拌灌浆料施工前应准备：砂浆搅拌机、搅拌槽、铁铲、水桶、流槽、模板、草袋、胶带、棉纱若干，台秤一个，足量的灌浆料。

设备基础表面应凿毛、清扫干净、不得有碎石、浮将、浮灰、油污、脱模剂等杂物,灌浆前24小时充分湿润设备基础表面,等灌浆前1小时,清除积水。

严格按照设计图纸支设模板、模板拼缝严密、尺寸准确，模板与模板接缝处及模板与设备基础拼接处宜用胶带或双面胶进行密封。

灌浆料的配制JH-40灌浆料拌和时加水量为灌浆料的13%～15%，搅拌均匀即可使用。

用水量可根据现场实际情况可适当进行调整。

混料时，采用机械搅拌时间为2～3分钟,采用人工搅拌时应先加入2／3的用水量拌和2分钟，其后加剩余水量搅拌至均匀。

搅拌地点宜设置在待灌浆的设备基础附近,每次搅拌量应视使用量多少而定,以保证1小时内将料用完,未能用完的料不可再次加入使用。

现场使用时，严禁在JH—40灌浆料中掺入任何外加剂、外掺料。

二次灌浆灌浆时应从一侧或相邻的两侧多点进行灌浆,直至从另一侧溢出为止，以利于灌浆过程中的排气，不得从四侧同时进行灌浆。

灌浆开始后，必须连续进行，不得间断，并尽可能缩短灌浆时间.在灌浆过程中严禁振捣，必要时可用竹板条进行拉动导流。

严禁从灌浆层的中、上部推动，以确保灌浆层的匀质性。

应在灌浆料终凝前（终凝时间约为4～8小时）用抹灰刀将灌浆层表面压光.养护灌浆完毕后30分钟内应立即加盖湿草袋，并保持湿润。

气温≥15℃时，养护时间不少于5天，拆模时间不少于24小时。

作培训，规范灌浆作业操作流程，熟练掌握灌浆操作要领及其控制要点； 3）灌浆前，由项目技术人员依据预制构件专项方案及有关规程、施工工艺标准编写灌浆施工技
术交底，并组织专门会议现场对灌浆班组进行详细交底； 4）灌浆过程由项目管理人员全程监控，留存影像资料及相关记录； 5）已邀请设计院及灌浆料厂家相关人员对灌浆全程进行技术指导； 6）对所有施工人员进行三级安全教育，并经考试合格后方可上岗操作。
值；在 6min 内完成上述测量过程；
审核人
本表由施工单位填写。
交底人
接受交底人

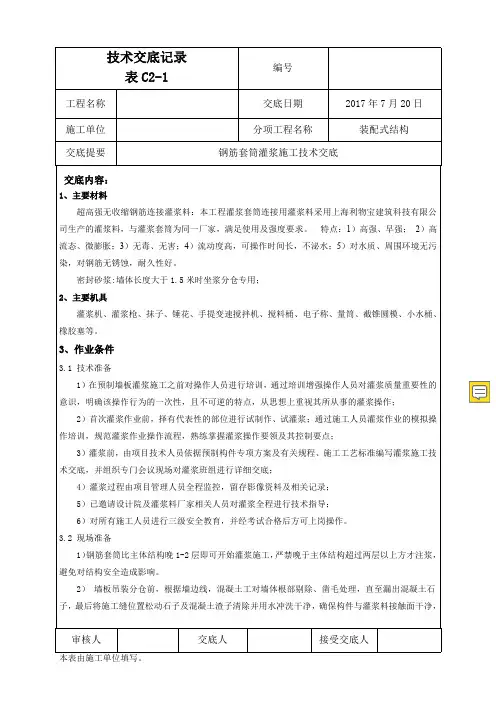

技术交底记录
编号
表 C2-1
工程名称
交底日期
2017 年 7 月 20 日
施工单位
审核人
本表由施工单位填写。
交底人
接受交底人
技术交底记录
编号
表 C2-1
工程名称
交底日期
2017 年 7 月 20 日
施工单位
分项工程名称
装配式结构
交底提要
钢筋套筒灌浆施工技术交底
无油污、浮灰、粘贴物、木屑等杂物,以便于新旧混凝土及灌浆料和混凝土的结合。
3）墙体长度较长导致灌浆路径过长，故对墙体长度超过 2 米时吊装前应做分仓处理，分仓长度 沿墙长方向不应大于 1.5m，并应对各仓接缝周围进行封堵。其中外墙外侧采用 30*25 的橡胶条（严 禁使用发泡剂），外墙内侧及内墙采用专用密封砂浆对灌浆进行分区，单边入墙厚度不应大于 20mm， 每个区域除预留灌浆孔、出浆孔和排气孔(排气孔留置在距离灌浆口较远端处)。
4.5 灌浆料检测 1）按照现场检验规定，利用同一班次同一批号的灌浆料至少作一次流动度测试，保证流动度不
小于 200mm； 2）检测方法： a.将截锥圆模放在玻璃板中心，将灌浆材料浆体导入截锥圆模内，直至浆体与截锥圆模上口平； b.徐徐提起截锥圆模，让浆体在无扰动条件下自由流动直至停止； c.测量浆体最大扩散直径及与其垂直方向的直径，计算平均值，精确到 1mm，作为流动度初始

CGM-300高强无收缩灌浆料产品说明书北京中德新亚建筑技术有限公司CGM-300高强无收缩灌浆料CGM-300高强无收缩灌浆料是一种由高标号水泥、高强骨料、膨胀剂等高科技材料复合而成专业用于混凝土构件加固、设备基础灌浆等用处的高新科技复合材料。

一、产品特点1、早强、高强、设备安装完毕一天即可运行生产；2、高流态、不泌水、防锈蚀；3、复合膨胀双重效应，精确定位；4、按正确的灌浆施工工艺能达到90%的有效承载面（EBA）。

二、应用范围设备基础及钢结构柱脚底板二次灌浆。

地脚螺栓锚固灌浆。

钢结构柱及混凝土柱杯口灌浆。

混凝土结构改造和加固。

后张预应力混凝土结构孔道灌浆。

防爆抗震构筑物、重型机械基础。

三、产品性能项目性能指标流动度，mm初始值≥29030min ≥260抗压强度，MPa1d ≥20 3d ≥40 28d ≥60竖向膨胀率，%3h 0.1～3.524h与3h膨胀值之差0.02～0.5泌水率，% 0对钢筋有无腐蚀作用无四、施工工艺1、施工准备施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量监测制度。

灌浆前应有施工组织设计或施工技巧方案，并经审查批准。

灌浆前应准备搅拌机具、灌浆设备、模板及养护物品。

模板支护除应符合现行国家标准GB50204-2002《混凝土结构工程施工质量验收规范》中的有关规定外，尚应符合下列规定：二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右，模板顶部标高不应低于设备底座上表面50mm；混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔的孔径不小于50mm，间距不超过1000mm，灌浆孔与排气孔应高于孔洞最高点50mm。

2、拌合水泥基灌浆材料的拌合，应按照产品要求的用水量加水。

水泥基灌浆材料宜采用机械拌合。

拌合时宜先加入全部用水量的2/3拌合3分钟，然后加入剩余的1/3水量拌合直至均匀。

若厂家对产品有具体的拌合要求，应按其要求进行拌合。
