1 电工学(少学时)（第二版）习题册答案 第1章 安全电工实训室

§1—1 认识电工实训室 一、填空题 1．设备 电源 电源 设备 2．有电 用手触摸 3．紧固或起松螺母 4．尖嘴钳 5．绝缘柄 6．外 7. 低压导体和电气设备是否带电 8．旋具 数字 笔 二、判断题 1．√ 2．× 3．× 4．√ 5．√ 三、简答题 答： 1．被测电压不得高于测电笔的标称电压值。 2．使用测电笔前，首先要检查测电笔内有无安全电阻，然后试测某已知带电物体，看氖管能否正常发光，检查无误后方可使用。 3．在光线明亮的场所使用测电笔时，应注意遮光，防止因光线太强看不清氖管是否发光而造成误判。 4．多数测电笔前端金属体都制成一字旋具状，注意在用它拧螺钉时用力不可过猛，以防损坏。

§1—2 安全标志 2

一、填空题 1．红 蓝 黄 绿 2．正三角形 黑 黄 3．方形 白 绿

4．禁止标志 警告标志 指令标志 提示标志 辅助标志 5．图形符号 安全色 几何形状 文字 6．指令标志 二、判断题 1．√ 2．× 3．√ 4．√ 三、选择题 1．A 2．C 3．C 4．D 5．B 6．B 7．C 8．B 9．D A 10．C 四、简答题 答案略。

§1—3 触电急救与电气消防 一、填空题 1．使触电者迅速脱离电源 2．单相触电 两相触电 跨步电压触电

3．绝缘工具 干燥的木棒 4．拉 切 挑 5．绝缘手套 绝缘靴 6．通风、干燥 7．颈部的颈动脉有无搏动 8．口对口人工呼吸法 胸外心脏挤压法 人工心肺复苏法 9．电能通过电气设备及线路转化成热能并成为火源 10．断电灭火 带电灭火 3

11．使用适当的绝缘工具操作 二、判断题 1．√ 2．√ 3．√ 4．× 5．× 6．× 7．√ 三、选择题 1．A 2．B 3．A 4．C 5．A

四、简答题 1．答： 方法一：拉。附近有电源开关或插座时，应立即拉下开关或拔掉电源插头。 方法二：切。若一时找不到断开电源的开关时，应迅速用绝缘完好的钢丝钳或断线钳剪断电线，以断开电源 方法三：挑。对于由导线绝缘损坏造成的触电，急救人员可用绝缘工具、干燥的木棒等将电线挑开。 2．答： （1）使触电者仰卧在硬板或地上，颈部枕垫软物使头部稍后仰，松开其衣服和裤带，急救者跪跨在触电者腰部（2）急救者将右手掌根部按于触电者最下一根肋骨和胸骨结合处的向上二指处，中指指尖对准其颈部凹陷的下缘，左手掌复压在右手背上（3）掌根用力下压，然后放松。挤压与放松的动作要有节奏， 80 －100 次／min 为宜，必须坚持连续进行，不可中断 3．答案略。

第2章 直流电路 §2—1 电路及基本物理量 一、填空题 1．电流的流通路径 直流电源 2．电源 负载 导线 控制装置 3．通路 开路 短路 4

4．定向移动 I 安培（A） 毫安（mA） 微安（μA） 5．正电荷 相反 6．尽量小 7．a、b两点间的电压 Uab 伏特 伏 V

8．零电位 负 正 9．该点 参考点 有 无 10．电位差 Uab = Ua－Ub 电位差 11．电压表 万用表 12．内 负 正 开路

13．尽量大 14．电能 其他形式 电功（即电能） W 焦耳（J） 15．千瓦时（kW·h） 3.6×106J 16．单位时间内 反 正

17．使导体发热 焦耳 18．额定功率下 低于额定功率 高于额定功率 19．60 60 60 1 20．交流36V以下 直流48V以下 二、判断题 1．× 2．√ 3．√ 4．√ 5．√ 6．× 7．× 8．× 9．× 10．× 11．× 12．× 13．× 三、选择题 1．D 2．C 3．C 4．C 5．B 6．B 7．C 8．B 9．B 10．D 11．A 四、计算题 1．解: 以A为参考，故UA=0V UAB=UA-UB 20=0-UB

UB=-20V UBC=UB-UC 5

12=-20-UC

UC=-32V

答：UA为0V，UB为-20V，UC为-32V

2．解：（1）以C点为参考点，

UA=-8V UB=-5V UC=0V UAB=UA-UB=-8-（-5）=-3V UBC=UB-UC=-5-0=-5V UAC=UA-UC=-8-0=-8V （2）以B点为参考点， UA=-3V UB=0V UC=5V UAB=UA-UB=-3-0=-3V

UBC=UB-UC=0-5=-5V UAC=UA-UC=-3-5=-8V （3）结论：电位与参考点有关，电压与参考点无关。

3．解:W=UIt=220×0.5×3600=396000J=3.96×105J 396000÷3600000=0.11度

§2—2 电阻及其连接 一、填空题 1．导电 导体 绝缘体 半导体 2．增大 减小 标准电阻 3. 阻碍 R 欧姆 千欧 兆欧 4．电阻率 长度 横截面积 电阻定律 𝑅=𝜌l𝑆 6

5．大 小 6．𝑈R1R1+R2 𝑈R2R1+R2 7．3:10 3:10 1:1 1:1 10:3 二、判断题 1．√ 2．√ 3．× 4．√ 5．× 6．× 7．√ 三、选择题 1．A 2．A 3．B 4．C 5．C 6．C 7．D

四、计算题

1．解：设电阻率为ρ，长度为l，横截面积为S，lRS

对折后，长度为'2ll，横截面积为'2SS，'112''244lllRRSSS 拉伸长度，长度为''2ll，横截面积1''2SS，''2''441''2lllRRSSS 2．解： （1）三个电阻是并联 （2）1RAB=1R1+1R2+1R3=112+112+112=14 𝑅AB=4Ω （3）R3短路后，RAB等于0 3．解： S接到1，R1被短路，电压表、R2、电源三者串联。电压表读数接近0V S接到2，R2被短路，R1与电源串联，电压表并联在R1两端联。电压表读数为10V S接到0，R1与R2串联，电压表并联在R1两端。电压表读数为10×200÷（200+600）=2.5V 7

§2—3 电路的基本性质 一、填空题 1．电源内部的电路 电源外部的电路 2．电源的电动势 电路的总电阻 3．内电路的电压降 外电路的电压降

4．小于 等于 5．1:1 6．复杂电路 7．含有电源的支路 不含电源的支路 8．电流的代数和 ∑I=0 电压降代数和 ∑U=0 9． -4 10．2/3 7/3 11．4 6 7 3 二、判断题 1．√ 2．× 3．√ 4．√ 5．√ 三、选择题 1．A 2．C 3．B 4．B 5．B 6．C 7．B 8．B 四、计算题 1．解:U=IR=50×10-3×800=40V 人接触干电池时，电压很低,流过人体的电流很小，人就没感觉，而220V的电压远超过40V，人会发生危险。 2．解:U=E-Ir=110-1×10=100V 短路 U=0V I短=E/r=110/1=110A 3．解：U=E-Ir 80=E-10r 90=E-5r 8

解得：E=100V r=2Ω 4．解：

E13V

R1R3R2E218V400Ω

250ΩI14mA

I3

I2

假设R2、R3中电流方向如图所示 则：E1+I1R1-I3R3 =0 3+4×10-3×250-400I3=0 I3=0.01A I2=I1+I3=0.004+0.01=0.014A E2-I2R2-I3R3=0 18-0.014R2-0.01×400=0 R2=1000Ω

第3章 磁场与电磁感应

§3—1 磁场 一、填空题 1．排斥 吸引 2．磁场 3．N极 S极 S极 N极 闭合 切线 4．方向相同分布均匀的平行 5．磁通量 磁通 Φ 韦伯(Wb) 韦 6．右手螺旋 安培 7．电磁力 左手 8．垂直 平行 9

9．旋转 最大 为0 二、选择题 1．B 2．B 3．C 4．C 三、简答题 1．答：A环向左，B环向右。因为S闭合瞬间，通过A、B环的磁通变大，根据楞次定律，为了阻碍磁通的增大，A环向左，B环向右。 2．答： a)上S下N b)左S 右N 3．答：如图所示，电源左正右负。 4．答：a) 向左 b)线圈逆时针转动 c)垂直向左上 d)向左

§3—2 电磁感应 一、填空题 1．利用磁场产生电流的 感应电流 感应 感应电动势 2．感应电流 阻碍 相反 相同 3．线圈本身的电流发生变化 4．另一个线圈 5．楞次 法拉第电磁感应 6．大 二、判断题 1．× 2．× 3．× 4．× 5．× 6．√ 三、选择题 1．A 2．B 3．C 4．C 四、简答题 1．a）会产生，感应电流方向：由下向上，感应电动势方向：上正下负

合集下载

2013电工学(少学时)唐介主编第二章答案

2013电工学(少学时)唐介主编第二章答案

三、练习题解答2.2.1 在图2.4所示稳态宜流屯路中•已知人=2A, (/s=2 V.加2(2, C= 2 pF. L=2 inH・求R. C和乙的电流和电压。

【解】木题U的是为了复习电容和电感在稳态直流电路屮的作用。

由『冇稳态fl流电路中.C柑为于开路•/•柑》干短路.因此fr图不参考方向下人=人=2 AU R=R*=*2 V = 4 Vl c - 0^c=^s=2V/£ = /s = 2 A以02.2.2 在图2.5所示稳态亢流电路中.已111 {/s=9 V.人=9A, /?= 9Q. C=9“F・L=9 mHo求a, b两点的电包及通过凡C. L的电流。

【解】本题目的与上题相同。

由于在稳态口流电路小，C相当于开路.厶相当十如路，所以求得匕=U§ =9 Vv b=0v -V 9-()I一_d_Lk 一 T U A -1 A /r=092.3.1在图2.6所示电路中，开关S冈合前电路己处丁稳态，试确定S闭合后电压々和电流b d，2的初始值和稳态值。

【解】(1)求初始值由于S闪A前，电路已稳定，C相为于开路，i产/戸1.5A"因此，根据换路定律，出换路前(S断丿「时)的电路，首先求得然后.根US «c(o)»u c (0) = =4x1.5 V = 6 V由換路后(S闭介时)的电路求得nJ0) = 6 A = 15A 1& 4w r(0) 6 «-<2 (0) = ------ = — A = 3 A2i c(0) “s7(°)-/2(0) = (1.5-1.5-3) A =-3 A(2) 求稳态值由丁•电路稳定后• C WI J TJT路.因此.首先求得i厂(m A然后.进一步求得R9人(8)= --- —人 =—=—x 1.5 A =0.5 A&+/L 5 4 + 2& ■<2(oo)= i c(oo) -(15 —0.5 -0) A = 1 Au c (<») = /?./)(°°) = 4x0.5 V = 2 V2.3.2在图2.7所示电路中，开关S闭介前屯路已处于稳态・认确'NSW 合麻电压“和电流…G，2的初始值和稳态值。

电工电子技术与技能第二版习题集(1-12章)答案_丁卫民

电工电子技术与技能第二版习题集(1-12章)答案_丁卫民

《电工电子技术与技能》第二版习题参考答案丁卫民编2018.1《电工电子技术与技能》第二版习题参考答案第1篇电路基础第1章认识实训室与安全用电1-1 使用安全电压、绝缘保护、保护接地或保护接零、安装漏电保安器1-2 两相触电、单相触电（供电系统中性点接地的单相触电和供电系统中性点不接地的单相触电）跨步电压触电。

1-3 决定触电危险性的关键因素是触电电压，而触电电压又与触电方式有关。

1-4 否1-5 42V 36V 24V 12V 6V 12V及以下1-6 缺乏安全用电常识，没有安全用电观念。

电气设备不符合安全规程要求，绝缘受损或老化，造成没备外壳带电或带电体外露等。

没有严格执行安全工作制度，思想麻痹，不遵守安全操作规程（a）使用安全电压（b）绝缘保护（c）严格执行电工安全操作规程1-7 有1-8 （a）图合理，开关接在火线上，当开关S1断开时，灯EL1上不带电，更换或维修灯时是安全的；（b）图中S2断开时，灯EL2上仍然带电，这时，如果人接触灯，就会很不安全，甚至会发生触电事故。

1-9 特别潮湿的场所和锅炉内部往往电阻很小，检修时所使用的行灯电压若较高，即时是安全电压范围（如42伏或36伏），其电流也会较大而不安全，因此，其电压不应超过12v 为最佳。

1-10 因为，鸟虽然停在高压裸电线上，但由于在同一根导线上电位是等电位的，故鸟两脚之间电位差为零，不会触电；而当站在地上的人碰到220V的单根电线时，人将处于单根电线与地之间的相电压下，此时，若没有保护措施，通过人体的电流将很大，有触电危险。

1-11 (a) 尽快使触电者脱离电源 (b )伤害不严重，让其静躺休息，严密观察，防止意外。

(c)伤害较严重，立即送医院抢救，同时进行人工呼吸。

第2章 直流电路一、填空题2-1 电路 ， 短路 负载 2-2 产生电能 非电能 2-3 消耗电能 电能 2-4 正电荷 2-5 变化 不变 2-6 10 2-7 电流热效应 2-8 电流 通电时间 2-9 增大 减小 2-10 小 2-11 满载 轻载 过载 2-12 大于 ，小于 2-13 60，1：1，1：3 2-14 0.2 ，10 2-15 电路，电流，灯泡，电压 2-16 正， 负 ，正 ，反偏 2-17 3 ，2 ，0～3V ，1V ，0.1V ，2.3V 2-18（A ），（B ） 二、判断题2-19 × 2-20√ 2-21√ 2-22 × 2-23 × 2-24× 2-25√ 2-26× 三、选择题2-27 C 2-28 B 2-29 B 2-30 B 四、简答题2-31 电源、负载、连接导线和开关 电源：产生电能，负载：消耗电能，导线：构成通路，开关：控制2-32 额定、断路、短路 略 2-33 正比关系即欧姆定律：RUI = 2-34 相等 B ＞C ＞D 五、计算题2-35 Ω===19362522022N N P U RW R U P 25.6193611022===2-36 （1）后者大 （2）前者 后者 （3）前者 2-37 标电流参考方向和绕行方向如图中所示。

电工电子少学时试题库附包括答案

电工电子少学时试题库附包括答案

电工电子技术试题一、填空题I=1AR=5 Ω1、电路如图 1 所示， U=5伏。

图 1 2、电路如图 2 所示，U答案：当开关K 翻开时， V A= 10 V ， V B=0 V， U AB= 10 V；A BV AB。

当开关 K 闭合时， V = 10V ， V = 4， U = 6 VKA A++U S=10VΩU S=5V3K3KΩ--CBC B 2K Ω2K Ω图 3图23、电路图 3 的电流 I=安，U A=伏，U B=伏；U C=伏，U BC=伏。

答案：安，U A= 5伏，U B= 2伏；U C= 0伏，U BC=2伏。

4、如图 4 所示电路，则 B、 C间的等效电阻若在 A、 C间加 10V 的电压时，则图中电流答案：R BC= 4 Ω， R AC= 10 Ω， I= 1 A 。

R BC=，A、C间的等效电R AC=I=A。

6ΩI8ΩI SB8ΩΩ+R O-5VA图 4C图 55、如图 5 为一实质的电压源，若将它变换为电流源，则电流源的 I S= A ，R0=Ω。

答案： I S= 10 A，R0=Ω。

6、如图 6 所示图中，若U=10V，I=2A ，则元件 A 的功率 P A=W，此元件是（吸收或输出）功率；元件 B 的功率 P B=W ，此元件是（汲取或输出）功率。

答案： P = 20 W ，此元件是汲取（汲取或输出）功率；元件 B 的功率 P = -20 W，此A B元件是输出（汲取或输出）功率。

I IA-B+-+U U图6I 37、如图7 所示的电路中，已知I 1=0.01A ， I 2=0.3A ，则 I 3= A 。

I1I 2答案： I 3= 0.29 A 。

图 78、把一只110V、 9W的指示灯接在 380V 的电源上，应串连欧的电阻，串接电阻的功率为W。

答案：应串连 3300欧的电阻，串接电阻的功率为22W。

9、有只额定值分别为40Ω、 10W的电阻，其额定电流为A，额定电压为V。

电工学习题少学时答案

电工学习题少学时答案

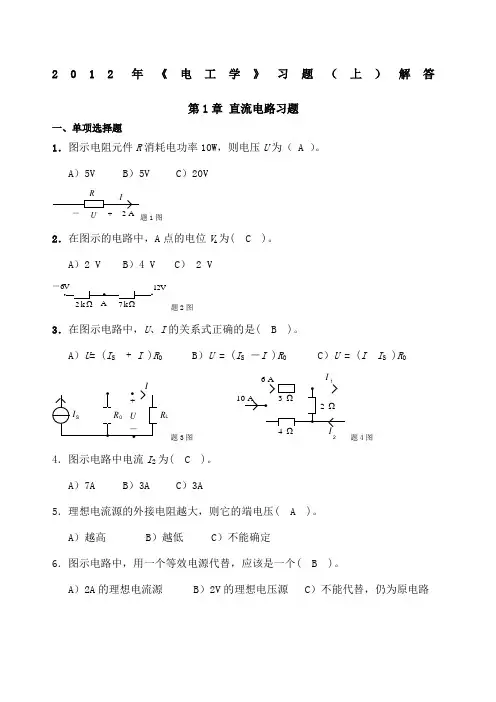

2012年《电工学》习题（上）解答 第1章 直流电路习题 一、单项选择题 1．图示电阻元件R消耗电功率10W，则电压U为（ A ）。

A）5V B）5V C）20V

UI2 A－+

R

题1图 2．在图示的电路中，A点的电位VA为( C )。

A）2 V B）4 V C） 2 V .A

－6V12V.

2 k7 k题2图

3．在图示电路中，U、I的关系式正确的是( B )。

A）U= (IS + I )R0 B）U = (IS －I )R0 C）U = (I IS )R0

IIRURS0L

..

..

+－题3图 10A342II1210 A6 A...题4图

4．图示电路中电流I2为( C )。

A）7A B）3A C）3A 5．理想电流源的外接电阻越大，则它的端电压( A )。 A）越高 B）越低 C）不能确定 6．图示电路中，用一个等效电源代替，应该是一个( B )。 A）2A的理想电流源 B）2V的理想电压源 C）不能代替，仍为原电路 AB+2 V2 A

题6图 7．把图1所示的电路改为图2的电路，其负载电流I1和I2将( B )。

A）增大 B）不变 C）减小

2AIII

I

1212

2V2V

2A

图 1 图 2

+

题7图 8．图示电路中，供出功率的电源是( A )。

A）理想电压源 B）理想电流源 C）理想电压源与理想电流源

IRU

2A

14VSS..+题8图 RRRRRIU1234GGS....+题9图 9．在图示电路中，各电阻值和US值均已知。欲用支路电流法求解流过电阻RG的

电流IG，需列出独立的电流方程数和电压方程数分别为( B )。 A）4和3 B）3和3 C）3和4 10．在计算线性电阻电路的电压和电流时，用叠加原理。在计算线性电阻电路的功率时，加原理( B )。 A）可以用 B）不可以用 C）有条件地使用 11．在图示电路中，已知US=12V，IS=2A。A、B两点间的电压UAB为( A )。 A）18V B）18V C）6V UIABSS
