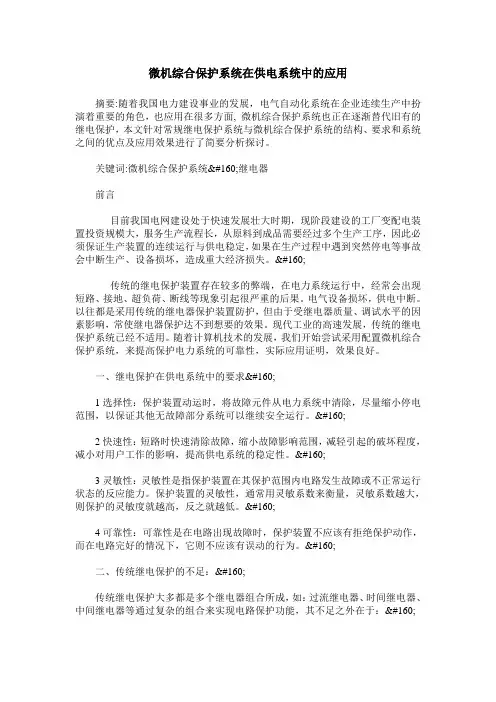

微机综合保护系统在供电系统中的应用摘要:随着我国电力建设事业的发展，电气自动化系统在企业连续生产中扮演着重要的角色，也应用在很多方面, 微机综合保护系统也正在逐渐替代旧有的继电保护，本文针对常规继电保护系统与微机综合保护系统的结构、要求和系统之间的优点及应用效果进行了简要分析探讨。

关键词:微机综合保护系统 继电器前言目前我国电网建设处于快速发展壮大时期，现阶段建设的工厂变配电装置投资规模大，服务生产流程长，从原料到成品需要经过多个生产工序，因此必须保证生产装置的连续运行与供电稳定，如果在生产过程中遇到突然停电等事故会中断生产、设备损坏，造成重大经济损失。

 传统的继电保护装置存在较多的弊端，在电力系统运行中，经常会出现短路、接地、超负荷、断线等现象引起很严重的后果。

电气设备损坏，供电中断。

以往都是采用传统的继电器保护装置防护，但由于受继电器质量、调试水平的因素影响，常使继电器保护达不到想要的效果。

现代工业的高速发展，传统的继电保护系统已经不适用。

随着计算机技术的发展，我们开始尝试采用配置微机综合保护系统，来提高保护电力系统的可靠性，实际应用证明，效果良好。

一、继电保护在供电系统中的要求 1选择性：保护装置动运时，将故障元件从电力系统中清除，尽量缩小停电范围，以保证其他无故障部分系统可以继续安全运行。

 2快速性：短路时快速清除故障，缩小故障影响范围，减轻引起的破坏程度，减小对用户工作的影响，提高供电系统的稳定性。

 3灵敏性：灵敏性是指保护装置在其保护范围内电路发生故障或不正常运行状态的反应能力。

保护装置的灵敏性，通常用灵敏系数来衡量，灵敏系数越大，则保护的灵敏度就越高，反之就越低。

 4可靠性：可靠性是在电路出现故障时，保护装置不应该有拒绝保护动作，而在电路完好的情况下，它则不应该有误动的行为。

PS-5G 型电力系统微机监控试验系统简介PS-5G 型电力系统微机监控试验台是一个高度自动化的、开放式多机电力网综合试验系统，它建立在WDT-ⅢC 型电力系统综合实验平台的基础之上，将多个实验平台联接成一个大的电力系统，并配置微机监控系统实现电力系统综合自动化的遥测、遥信、遥控、遥调等功能。

使它能够反映现代电能的生产、传输、分配和使用的全过程，充分体现现代电力系统高度自动化、信息化、数字化的特点，实现电力系统的检测、控制、监视、保护、调度的自动化。

1．一次系统构成开放式多机电力网综合试验系统由3～6 台相当于实际电力系统中发电厂的“WDT-ⅢC 型电力系统综合自动化试验台”、1 台相当于实际电力系统调度通信中心的“PS-5G 型电力系统微机监控试验台”、6 条不同长短的输电线路和3 组可改变功率大小的负荷等组成。

整个一次系统构成一个可变的多机环型电力网络，便于进行理论计算和实验分析。

每台发电机按600MW 机组来模拟，无穷大电源短路容量为6000MVA，主电力网按500kV 电压等级来模拟，双回路400km 长距离输电线路将功率送入无穷大系统，在距离100km 的中间站经联络变压器与220kV 母线相联，地方负荷有纯无功负荷、纯有功负荷和正常感性负荷，有利于实验分析和比较。

2．监控系统的配置多机电力网综合试验系统中的计算机监控系统是多目标、多参数、多功能的实时系统，为了使监控系统具有良好的开放性，并考虑实验系统的具体情况，采用了分层分布式系统配置。

上位机和现地控制单元（LCU）之间采用RS-485 通讯网络结构，并且通过通讯网络与各开关站的智能仪表、控制执行单元（PLC）相联，可通过局域网与远方调度通讯。

监控管理上位机采用抗干扰性强的工业控制计算机，各电站的LCU采用具有监控功能的微机励磁系统对机组完成现地监控，各开关站的电量监测采用具有数据处理功能的智能仪表对线路、负荷完成现地监测，并通过高可靠性的PLC对各开关进行监控和负荷调节，且具有过载报警功能。

微机继电保护的优点及抗干扰措施微机继电保护是一种先进的电力保护技术，具有许多优点。

本篇文章将重点介绍微机继电保护的优点及抗干扰措施。

1. 精度高：传统的电力保护系统采用机电式保护，其精度和响应速度受限于机械零件及电路设计。

而微机继电保护采用数字化技术及高速的处理器，保证了极高的精度和响应速度。

2. 扩展性强：微机继电保护可以便捷地扩展多种功能，比如故障定位、记录、通信等。

对于工程设计来说，将保护与其他系统整合在一起大有裨益。

3. 可维护性好：传统的电力保护系统可能出现松动、脱落、接触不良等故障，导致保护功能失效。

而微机继电保护的信号处理和保护功能全部由电子元件实现，因此非常容易调试和维护。

4. 可靠性高：微机继电保护采用数字化和通讯技术，可以大大提高系统的可靠性。

与传统的机电式保护相比，其使用寿命更长，故障率更低，整体效果更好。

5. 适应性强：微机继电保护可以适应各种电力系统的特点，可以满足不同的保护需求，更灵活可控。

比如，它可以配置不同种类的测量与控制模块，以满足应用需求。

6. 自动化程度高：微机继电保护可以自动完成校验、测试、数据处理、通讯等任务，省去了人工维护的繁琐过程。

这样可以最大限度地提高电网的自动化程度。

1. 无线电磁场干扰措施无线电磁场是一种常见的电磁波，可以通过电磁辐射方式进行传输，同时也是继电保护系统中的一种重要干扰源。

为了提高系统的抗干扰能力，需要采用屏蔽措施，如隔离变压器、滤波器等，并且需要对系统设计进行合理的地线布置以保证正常的运行。

2. 故障过流干扰措施电力系统中的电流干扰一般分为故障过流和操作过流。

故障过流是指受到系统故障、短路等因素影响时电流突增所引起的影响。

为了保证系统的稳定性，微机继电保护通常采用过流保护和选择性保护等方式，通过设置合适的延时和相序配置来提高系统的选配能力。

瞬态过电压是指电力系统中瞬时出现并具有一定能量的电压干扰。

对于微机继电保护，需要采取相应的过压保护方式，比如通过设置过压限值来保护系统免受瞬变过电压的侵害。
