互调干扰定位方法及处理流程

互调干扰的分析甚高频地空通信（118MHZ－136.975MHz）是空管系统对航空器实施有效空域管制的重要手段，甚高频由于频率很高，其表面衰减很快，传播距离很近，以空间波传播方式为主，电波受对流层影响大，受地形、地表建筑影响也很大。

随着国民经济的发展，各地大量各种类型的无线台站、广播台站的建立，使得无线电磁环境日趋复杂。

民航甚高频频段受到各种干扰比较严重，特别是互调干扰已经成为危害航空通信安全的重要原因。

将分析互调干扰形成的机理以及提出如何减少互调干扰所应采取的措施。

一、互调干扰形成的机理我们知道任何一个线性系统都存在非线性系数。

三阶互调是指当两个信号或多个信号在一个线性系统中，由于非线性因素存在使一个信号的二次谐波与另一个信号的基波产生差拍（混频）后所产生的寄生信号。

比如F1的二次谐波是2F1，他与F2产生了寄生信号2F1-F2。

由于一个信号是二次谐波（二阶信号），另一个信号是基波信号（一阶信号），他们俩合成为三阶信号，其中2F1-F2被称为三阶互调信号，它是在调制过程中产生的。

又因为是这两个信号的相互调制而产生差拍信号，所以这个新产生的信号称为三阶互调失真信号。

产生这个信号的过程称为三阶互调失真。

由于F1，F2信号一般比较接近，也造成2F1-F2，2F2-F1与原来的基带信号F1、F2比较接近，这样会干扰到原来的基带信号F1，F2。

这就是三阶互调干扰。

当情况比较复杂如有三个信号在一个线性系统中，如F1、F2、F3，他们除了产生上述说说的三阶互调外，还将产生三阶互调F1+F2-F3、F1+F3-F2、F2+F3-F1。

当然，在这个过程中也会出现更高阶的互调，比如五阶互调、七阶互调，但是由于高阶互调信号强度较弱，造成的干扰较轻微，因此我们就一般不考虑更高阶的互调干扰，而认为三阶互调是最主要的干扰。

二、互调干扰的分类互调干扰来源于电路的非线性，根据产生的位置不同，我们大致可分为以下三种：（一）发射机互调干扰由于其他信道的发射信机，或者系统其它信道的发射机屏蔽未做好，使多个发射信号在功放电路中相互调制而产生新的频率组合，随同有用信号一起发射出去，接收机接受到有害信号形成干扰。

兰州干扰处理流程一、目前情况目前兰州华为设备出现干扰较严重，主要集中在BSC22。

二、排查流程干扰大致分为三类：硬件设备导致的干扰，网内干扰，网外干扰。

通常某小区存在4-5等级强干扰时，首先应该检查该小区所在基站是否正常工作。

在BSC侧检查是否存在天馈驻波比告警、TRX故障告警、基站时钟告警等；在近端则应检查是事有天线损坏、进水馈线（包括跳线）损坏、进水；CDU故障、TRX故障、基站跳线接错、时钟失锁。

然后判断是否存在频率、数据配置错误导致的网内同邻频干扰，最后确定是否是网外干扰。

2.1、话统分析通过《测量报告干扰带测量<载频>》进行小区干扰带定位，确定是否存在高干扰然后通过小区《KPI指标》进行对该小区“平均上行通话质量”、“平均下行通话质量”指标进行分析，是否存在通话质量较差，如果是，通过MCOM软件核查该小区是否存在同邻频干扰，将存在干扰的频点进行替换；如果不存在频率干扰，进入2.2数据配置核查。

2.2、数据配置一般主要是跳频数据配置错误（如MAIO、HSN、MA等数据）导致干扰，所以确保数据的正确性和有效性是非常重要的。

如果数据配置正确，进行5/7互调干扰排查。

2.3、5/7阶互调对于中国移动（1～94号频点）的频段化分，通过计算没有三阶互调的可能，但会有5阶和7阶互调概率。

附件为计算结论，供参考。

如果发现可能存在5阶、7阶互调的频点，将其进行修改，修改后，仍然存在高干扰，进行现场测试，通过测试进一步去发现问题。

2.4、现场测试，定位问题通过现场测试，定位是否存在越区覆盖、强同邻频干扰、天线接反现象。

存在越区覆盖，需要进行天线下倾角调整，减少其越区覆盖；存在强同邻区干扰，需要对强干扰频点进行更换；存在天线接反现场，需要联系BSC侧进行话务评估，然后根据话务评估结果，进行天线接反调整。

如果处理完越区覆盖、同邻频干扰、天线接反，仍存在高干扰，核查该小区是否下挂直放站。

2.5、直放站对高干扰小区进行核查其是否下挂直放站，如果下挂直放站，通过先关闭直放站，进行查看是否仍然存在,如果关闭直放站后，高干扰有明显改善，可以确定存在直放站干扰。

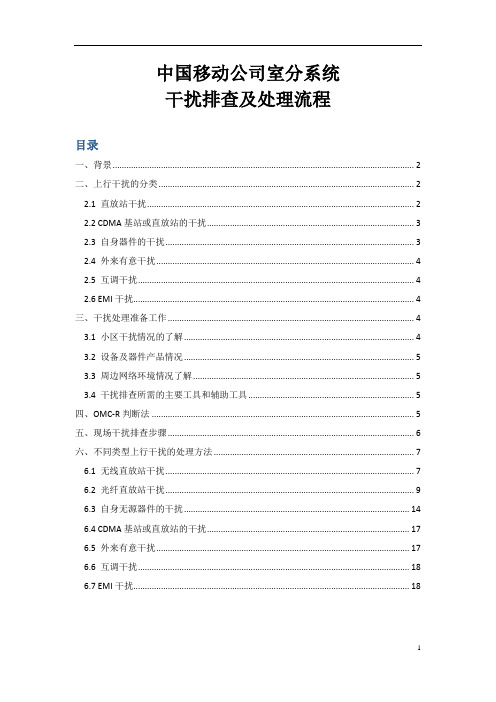

中国移动公司室分系统干扰排查及处理流程目录一、背景 (2)二、上行干扰的分类 (2)2.1 直放站干扰 (2)2.2 CDMA基站或直放站的干扰 (3)2.3 自身器件的干扰 (3)2.4 外来有意干扰 (4)2.5 互调干扰 (4)2.6 EMI干扰 (4)三、干扰处理准备工作 (4)3.1 小区干扰情况的了解 (4)3.2 设备及器件产品情况 (5)3.3 周边网络环境情况了解 (5)3.4 干扰排查所需的主要工具和辅助工具 (5)四、OMC-R判断法 (5)五、现场干扰排查步骤 (6)六、不同类型上行干扰的处理方法 (7)6.1 无线直放站干扰 (7)6.2 光纤直放站干扰 (9)6.3 自身无源器件的干扰 (14)6.4 CDMA基站或直放站的干扰 (17)6.5 外来有意干扰 (17)6.6 互调干扰 (18)6.7 EMI干扰 (18)一、背景随着移动通信的不断发展，射频资源日趋紧张，各种潜在的干扰源正以惊人的速度不断的产生。

随着个运营商之间频率复用度不断增加、同时对控制干扰的要求不断提高，干扰的存在给我们网络的正常运行带来了一定的不良影响。

作为网络优化问题的核心问题，解决无线干扰问题显得越来越重要。

也希望本次干扰排查工作能对干扰产生的原因进行详细的分析和总结，能为今后的网络建设积累经验，能尽量多的预先避免干扰产生。

现对室内分布系统的干扰排查流程进行一个标准化的指导意见。

本意见适用室内分布系统中光纤直放站，无线直放站，GRRU，以及无有源设备的室分系统的干扰排查工作，各地市根据实际参照执行。

二、上行干扰的分类GSM系统的干扰按照频段有上行干扰和下行干扰之分，此次说明主要针对上行干扰进行排查和处理。

根据我们目前在实际工作中所遇到的干扰类型，主要有以下几种情况：2.1 直放站干扰直放站干扰是目前存在的最普遍的上行干扰问题之一。

直放站干扰分为无线直放站干扰和光纤直放站干扰。

无线直放站实际上是一个宽频放大器，它将整个移动上行和下行频带放大，实现信号覆盖。

外部干扰定位方法和扫频步骤总结【问题描述】C国N项目中，在单站验证测试中出现某些站点的部分扇区在近点进行FTP上传测试时（选取的近点要求RSRP>=-85dBm, SINR>=25dB），上行吞吐率达不到标准的30Mbps,只有15Mbps；而在近点进行FTP下载测试时，下行吞吐率能够达到标准值。

【告警信息】无。

【问题分析】根据经验，先核查了在没有用户的场景下的小区干扰情况。

通过在M2000上面进行RSSI 性能跟踪后，发现部分RB的RSSI过高，基本在-75dBm左右，而根据定位指导书的公式参考-174+10*lg(180000)+2.5=-119dBm 其中a.174是1Hz带宽的热噪声b.180000是每个RB的带宽c.2.5是设备的噪声系数。

由于RSSI抬升非常明显（大于10dB），且为部分带宽干扰。

于是先排查了互调干扰的可能性，通过加载测试发现通道级的RSSI并未随模拟加载抬高而变强，因此排除互调干扰。

基本判定为外部干扰，接下来，主要的工作是进行外部干扰源的定位。

【问题处理】1、扫频测试设备➢扫频仪本次测试采用的扫频仪是安利Anritsu设备，型号为MS2712B，工作频率为9kHz-4GH，主要接口有GPS接口（定位功能），N头天线接口（连接滤波器和天线），USB接口（保存所需图片），如下图所示：图1 安利MS2712B➢滤波器本次测试用到的滤波器带宽为1920~1935MHz，和LTE上行带宽一致，滤波器的主要作用是滤除带外干扰信号，如下图（2）所示。

➢板状天线由于项目现场没有八木天线，本次测试使用的是板状天线，可以通过360°移动天线箭头方向，如下图（3）中标红框处，如果扫频仪上面出现低噪抬升非常的明显，停止移动天线箭头方向，天线箭头方向所指方向就是干扰源的大致方向。

图（3）设备连接示意图，如下图（4）所示：图（4）2、扫频时的人员与其它配置扫频有两种方式：路测扫频和步行扫频。

室内分布系统无源互调干扰问题排查与整治1 无源互调干扰简介室内覆盖是目前移动通信网络吸收话务量、解决深度覆盖并提升用户感知的主要手段。

与2G网络主要业务量来自于室外的情况不同，3G网络的主要业务量来自于室内；NTTDoCoMo的3G 商用网络用户分布统计数据显示，大约70％的业务量来自于室内。

室内区域良好覆盖是网络质量的重要体现，是运营商获取竞争优势的关键因素，从根本上体现了移动网络的服务水平。

室分系统的干扰主要包括四部分：无源互调干扰，C网对G网干扰(c 网阻塞和杂散)，同邻频干扰及直放站、干放有源干扰。

相比无源互调干扰，其他三种干扰被广泛认知，引发的问题也比较容易整治。

由无源器件(如同轴电缆、波导、连接器及合路器和天线等)的非线性产生的互谓称为无源互调(PIM)。

在无源器件中大致有两科无源非线性：接触非线性和材料非线性。

前者为具有非线性电流／电压行为的接触，如松动、氧化和腐蚀连接；后者是指具有非线性特性的材料，如铁磁材料和碳纤维。

无源互调干扰最早出现在卫星通信中，二十世纪七八十年代，国外不少卫星因无源互调问题而影响整星性能，如FLTSATCOM(美国舰队通信卫星)的三阶和MARECS(欧洲海事通信卫星)的三阶互调产物都落入接收频带，引起严重干扰问题。

一般通信系统中往往包含多个频率信号，取最简单情况，假设有两路信号F1、F2同时作用于无源器件，输出信号要包含尸1及F2各种频率组合(mF1±nF2)(m、n为整数且不同时为0)。

当(n±2)为奇数，并且m-n=1(或n-m=1)时，新产生频率落到或靠近接收频带，可能会影响系统灵敏度。

通常把(2F2-F1)或(2F1-F2)两种频率组合产生的互调干扰称为三阶互调干扰，把(3F2-2F1)或(3F1-2F2)两种频率的组合称为五阶互调。

一般情况下随着阶数增加，互调电平降低，三、五阶干扰电平最大，在室分系统中需要考虑，不过各阶数之间没有固定关系。

80科技时空Technical Horizon中国电信业CHINA TELECOMMUNICATIONS TRADE干扰排查思路和流程介绍对TD-LTE 受到的外部干扰进行分析和总结，TD-LTE 不同频段常见的干扰如下。

F 频段目前为1885～1905MHz，易受到以下干扰:GSM900、GSM1800系统或者PHS 系统带来的阻塞干扰；GSM900系统带来的二阶互调干扰；G SM1800系统或者1.8FDD-LTE 系统带来的杂散干扰；PHS 系统、手机信号屏蔽器和其他电子设备带来的外部干扰；因基站过覆盖带来的LTE 网内干扰。

D 频段为2570～2620MHz，易受到以下干扰：GSM900或GSM1800系统带来的阻塞干扰；800M Tetra 系统和CDMA800MHz 系统带来的三阶互调干扰；手机信号屏蔽器和其他电子设备带来的外部干扰；因基站过覆盖带来的LTE 网内干扰。

E 频段为2320～2370MHz，易受到以下干扰：GSM900/GSM1800系统带来的阻塞干扰；WLAN AP 带来的杂散和阻塞干扰；手机信号屏蔽器和其他电子设备带来的外部干扰；因基站过覆盖带来的LTE 网内干扰。

不同的干扰强度对系统性能造成的影响不同，干扰对系统的上行影响更大，干扰对TD-LTE 上行性能影响见下表所示：TD-LTE 上行每PRB 接收到的底噪平均值上行近点的吞吐率干扰程度大于-90dBm/PRB 2-3Mbps 严重干扰-90～-110dBm/PRB 小于8Mbps 中度干扰-110～-115dBm/PRB 小于9Mbps 轻度干扰小于-115dBm/PRB大于9Mbps无干扰按照要求，LTE 超过-110dBm/PRB （即达到中度干扰等级）就认为存在干扰，需要进行处理。

本文的LTE 干扰排查以华为宏站作为排查对象，借助华为基站网管的小区级上行干扰查询和PRB 级干扰功能，结合同一天面上2G/3G 基站工参信息对干扰进行分析，并与2G/3G 网管协同配合对干扰进行排查和确认，最后现场进行勘查确认并进行干扰整治。

WORD格式整理版1.网外干扰类型杂散干扰：发射机输出大功率信号的过程中会在发射信号带外产生一定的杂散信号,如果杂散信号落在某个系统接收频段内的幅度较高,将会产生一定的干扰,导致通信质量恶化。

互调干扰：两个或多个信号作用在通信设备的非线性器件上,产生同有用信号频率相近的频率,从而对通信系统构成干扰的现象。

阻塞干扰：当较大干扰信号进入接收机前端低噪放大器时,通常低噪放大器的放大增益恒定<当出入功率强度在一定范围时>,但如果过强的干扰信号电平在超出放大器输入动态范围之后,将放大器推到非线性区,导致放大器增益下降甚至完全抑制,从而严重影响接收机对微弱信号的放大能力。

多系统设计时,需要保证到达接收机的强干扰信号功率不超过系统指标要求的阻塞电平。

针对杂散干扰和阻塞干扰,都分为带内干扰和带外干扰。

所谓带内的意思是指异系统的杂散信号在WCDMA接收频段内的干扰信号。

所谓带外干扰信号是指异系统信号在自身频段内发射对WCDMA系统产生的干扰。

在协议25.104中,对于各类干扰信号的强度都有明确的定义。

干扰系统发信段的发射功率经过一定损耗之后,到达被干扰系统<WCDMA>,干扰信号强度都不得大于这些规定值。

所以,从发信段到接收端中间的这一段损耗一定要保证,因此我们也称之为保证的隔离度。

下文将针对WCDMA系统与各类系统的互干扰的隔离度情况进行讨论。

2空间隔离估算利用空间隔离是工程上最常用的隔离手段,空间隔离估算是干扰判断的重要阶段,通过系统间天线的距离、主瓣指向等计算得到理论的空间隔离度,才能为后面的干扰确定性计算做准备,从理论上确定系统受干扰的程度。

在移动通信中,空间隔离度即天线间的耦合损耗,是指一发射机发射信号功率,与该信号到达另一可能产生互调产物的发射机输出端〔或者接收机输入级的功率比值,以dB表示。

收发天线间足够的隔离度,可以保证接收机的灵敏度。

因为位于同一基站或附近基站等的发射机产生的带外信号或者带内强信号,将使接收机噪底抬升或者阻塞。

一、问题描述随着对于移动网运营商而言，频谱资源是其最有价值的资产之一，而干扰是最可怕的敌人之一。

随着网络演进，组网结构越来越复杂，网络中会出现各种各样的信号源。

当这些非网络服务信号落入NR 的上行接收带内时，就会造成网络的上行干扰，大量的网络问题往往是由干扰引起的。

本文从系统外和系统内两个维度，针对阻塞干扰、杂散干扰、互调干扰、时钟失步干扰、异常信号源同频干扰、邻区终端干扰六类上行干扰，深入分析5G网络上行干扰的原因，并给出解决建议措施，致力于打造纯净5G网络环境。

二、分析过程所谓干扰，即无用的电磁波信号，其实是一个相对概念。

对于某一特定场景，它可能是干扰，但是在另一场景下，它可能是一种非常有用的信号，为人类的发展做着功不可没的贡献。

比如用于航空通信的无线电和用于蜂窝通信的无线电，在各自领域都是有用信号，但是如果频谱分配不当、设备不满足协议规定等，则可能互为干扰源。

2.1、上行干扰分类5G上行干扰按照系统类型可分为系统外干扰和系统内干扰。

2.1.1、系统外干扰常见系统外干扰即外部干扰，包括阻塞干扰、杂散干扰、互调干扰等，主要原因有外部系统强信号源、外部系统发射机带外的泄漏同频干扰、外部系统多载波灌入衍生相同频谱等。

2.1.2、系统内干扰常见系统内干扰即内部干扰，包括空口失步干扰、异常信号源同频干扰、邻区终端干扰等，主要原因有GPS故障跑偏、大气波导干扰、用户PRB负荷高及重叠覆盖等。

2.2、系统外常见干扰类型常见系统外干扰有阻塞干扰、杂散干扰、互调干扰等。

2.2.1、阻塞干扰由于接收滤波器的不理想，接收滤波器并不会完全抑制掉带外信号，所以会接收到一定强度的带外信号，如果带外信号足够强，则接收滤波器将会接收到足够强的带外信号，从而引起干扰。

阻塞干扰与接收机特性有关，需要在被干扰系统上，装滤波器抑制阻塞干扰。

典型特征：带外功率干扰，底噪全频域提升。

常见阻塞干扰如屏蔽器干扰, 或称为电子干扰器。

在移动通信领域，常见的屏蔽干扰为阻塞式或扫频式干扰，如学校考试屏蔽器、政府重要会议屏蔽器、监狱屏蔽器、加油站屏蔽器等。
