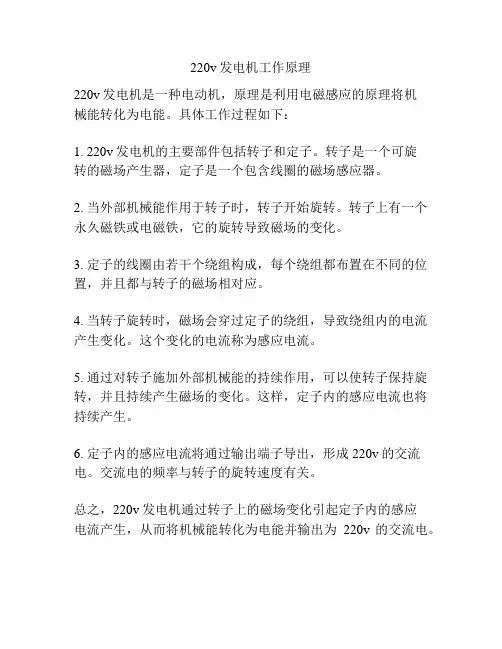

220v发电机工作原理
220v发电机是一种电动机,原理是利用电磁感应的原理将机
械能转化为电能。
具体工作过程如下:
1. 220v发电机的主要部件包括转子和定子。
转子是一个可旋
转的磁场产生器,定子是一个包含线圈的磁场感应器。
2. 当外部机械能作用于转子时,转子开始旋转。
转子上有一个永久磁铁或电磁铁,它的旋转导致磁场的变化。
3. 定子的线圈由若干个绕组构成,每个绕组都布置在不同的位置,并且都与转子的磁场相对应。
4. 当转子旋转时,磁场会穿过定子的绕组,导致绕组内的电流产生变化。
这个变化的电流称为感应电流。
5. 通过对转子施加外部机械能的持续作用,可以使转子保持旋转,并且持续产生磁场的变化。
这样,定子内的感应电流也将持续产生。
6. 定子内的感应电流将通过输出端子导出,形成220v的交流电。
交流电的频率与转子的旋转速度有关。
总之,220v发电机通过转子上的磁场变化引起定子内的感应
电流产生,从而将机械能转化为电能并输出为220v的交流电。
微波炉电路工作原理
微波炉电路工作原理:
在微波炉电路中,主要包括变压器、整流电路、微波产生器和控制电路。
其工作原理如下:
1. 变压器: 变压器将市电的高电压(通常为220V)转换成微波炉
所需的工作电压(通常为2.5kV)。
这个电压转化的过程通过变
压器的两个线圈完成,其中一个线圈连接到输入电源,另一个线圈连接到微波产生器。
2. 整流电路: 变压器输出的电压经过整流电路进行整流,将交
流电转换为直流电。
整流电路通常由一个二极管和一个电容器组成。
二极管将交流电变为单向流动的直流电,电容器则平滑电压波动。
3. 微波产生器: 经过整流后的直流电通过微波产生器。
微波产
生器主要包括一个磁控管和一个腔体。
当直流电通过磁控管时,产生的热释电子会与磁场交互作用,从而形成聚束电子束。
这些电子束击打腔体内的金属屏蔽,产生微波辐射。
这些微波辐射通过仿真反射和折射的方法传播到整个炉腔。
4. 控制电路: 控制电路主要用来控制微波炉的工作时间和加热
功率。
用户可以通过面板上的按键或旋钮设定烹饪时间和功率等参数。
控制电路接收到用户输入的指令后,会根据预设的程序和需求,控制微波产生器的开关状态,从而控制微波的辐射和加热效果。
综上所述,微波炉电路通过变压器将市电转换为所需的工作电压,经过整流后的直流电通过微波产生器产生微波辐射,并通过控制电路控制微波的辐射和加热效果。
这样就实现了微波炉的正常工作。

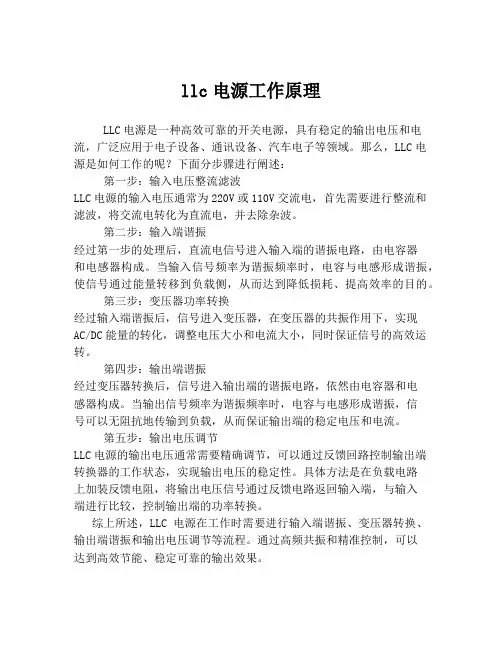

llc电源工作原理
LLC电源是一种高效可靠的开关电源,具有稳定的输出电压和电流,广泛应用于电子设备、通讯设备、汽车电子等领域。
那么,LLC电源是如何工作的呢?下面分步骤进行阐述:
第一步:输入电压整流滤波
LLC电源的输入电压通常为220V或110V交流电,首先需要进行整流和滤波,将交流电转化为直流电,并去除杂波。
第二步:输入端谐振
经过第一步的处理后,直流电信号进入输入端的谐振电路,由电容器
和电感器构成。
当输入信号频率为谐振频率时,电容与电感形成谐振,使信号通过能量转移到负载侧,从而达到降低损耗、提高效率的目的。
第三步:变压器功率转换
经过输入端谐振后,信号进入变压器,在变压器的共振作用下,实现
AC/DC能量的转化,调整电压大小和电流大小,同时保证信号的高效运转。
第四步:输出端谐振
经过变压器转换后,信号进入输出端的谐振电路,依然由电容器和电
感器构成。
当输出信号频率为谐振频率时,电容与电感形成谐振,信
号可以无阻抗地传输到负载,从而保证输出端的稳定电压和电流。
第五步:输出电压调节
LLC电源的输出电压通常需要精确调节,可以通过反馈回路控制输出端转换器的工作状态,实现输出电压的稳定性。
具体方法是在负载电路
上加装反馈电阻,将输出电压信号通过反馈电路返回输入端,与输入
端进行比较,控制输出端的功率转换。
综上所述,LLC电源在工作时需要进行输入端谐振、变压器转换、输出端谐振和输出电压调节等流程。
通过高频共振和精准控制,可以
达到高效节能、稳定可靠的输出效果。

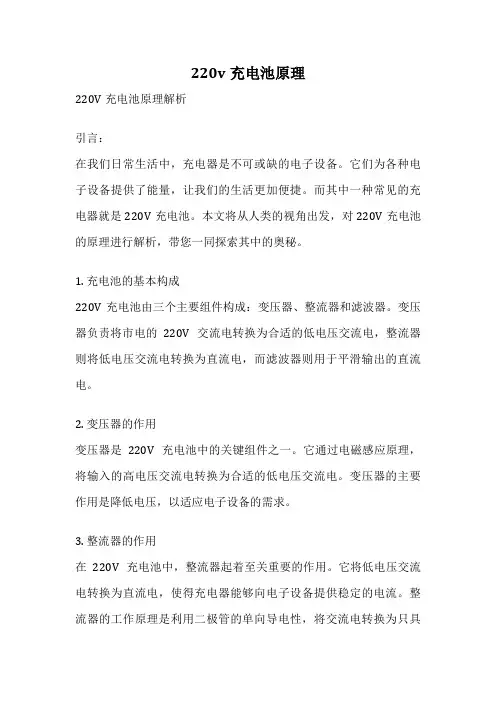

220v充电池原理220V充电池原理解析引言:在我们日常生活中,充电器是不可或缺的电子设备。
它们为各种电子设备提供了能量,让我们的生活更加便捷。
而其中一种常见的充电器就是220V充电池。
本文将从人类的视角出发,对220V充电池的原理进行解析,带您一同探索其中的奥秘。
1. 充电池的基本构成220V充电池由三个主要组件构成:变压器、整流器和滤波器。
变压器负责将市电的220V交流电转换为合适的低电压交流电,整流器则将低电压交流电转换为直流电,而滤波器则用于平滑输出的直流电。
2. 变压器的作用变压器是220V充电池中的关键组件之一。
它通过电磁感应原理,将输入的高电压交流电转换为合适的低电压交流电。
变压器的主要作用是降低电压,以适应电子设备的需求。
3. 整流器的作用在220V充电池中,整流器起着至关重要的作用。
它将低电压交流电转换为直流电,使得充电器能够向电子设备提供稳定的电流。
整流器的工作原理是利用二极管的单向导电性,将交流电转换为只具有一个方向的直流电。
4. 滤波器的作用滤波器在220V充电池中扮演着平滑输出直流电的角色。
由于整流器转换出的直流电中仍然存在着一定的波动,滤波器通过去除这些波动,使得输出的直流电更加稳定可靠。
5. 充电过程的原理当我们将充电器插入电源时,充电池开始工作。
变压器将输入的高电压交流电转换为低电压交流电,再经过整流器转换为直流电。
滤波器进一步平滑输出的直流电,最终为电子设备提供稳定的电流。
6. 安全性考虑在使用220V充电池时,我们需要注意安全问题。
充电过程中应避免过度充电,以防止电池过热或发生其他安全事故。
此外,选择正规品牌的充电器,避免使用劣质产品,也是保证安全的重要措施。
结论:220V充电池的原理是基于变压器、整流器和滤波器的组合工作,将输入的高电压交流电转换为稳定的直流电,为电子设备提供能量。
在使用充电器时,我们应当注意安全问题,选择合适的充电器品牌,以确保使用过程中的安全性。

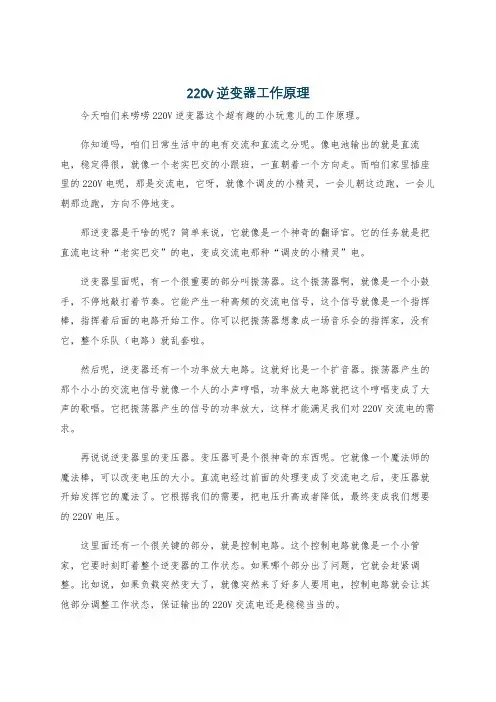

220v逆变器工作原理今天咱们来唠唠220V逆变器这个超有趣的小玩意儿的工作原理。
你知道吗,咱们日常生活中的电有交流和直流之分呢。
像电池输出的就是直流电,稳定得很,就像一个老实巴交的小跟班,一直朝着一个方向走。
而咱们家里插座里的220V电呢,那是交流电,它呀,就像个调皮的小精灵,一会儿朝这边跑,一会儿朝那边跑,方向不停地变。
那逆变器是干啥的呢?简单来说,它就像是一个神奇的翻译官。
它的任务就是把直流电这种“老实巴交”的电,变成交流电那种“调皮的小精灵”电。
逆变器里面呢,有一个很重要的部分叫振荡器。
这个振荡器啊,就像是一个小鼓手,不停地敲打着节奏。
它能产生一种高频的交流电信号,这个信号就像是一个指挥棒,指挥着后面的电路开始工作。
你可以把振荡器想象成一场音乐会的指挥家,没有它,整个乐队(电路)就乱套啦。
然后呢,逆变器还有一个功率放大电路。
这就好比是一个扩音器。
振荡器产生的那个小小的交流电信号就像一个人的小声哼唱,功率放大电路就把这个哼唱变成了大声的歌唱。
它把振荡器产生的信号的功率放大,这样才能满足我们对220V交流电的需求。
再说说逆变器里的变压器。
变压器可是个很神奇的东西呢。
它就像一个魔法师的魔法棒,可以改变电压的大小。
直流电经过前面的处理变成了交流电之后,变压器就开始发挥它的魔法了。
它根据我们的需要,把电压升高或者降低,最终变成我们想要的220V电压。
这里面还有一个很关键的部分,就是控制电路。
这个控制电路就像是一个小管家,它要时刻盯着整个逆变器的工作状态。
如果哪个部分出了问题,它就会赶紧调整。
比如说,如果负载突然变大了,就像突然来了好多人要用电,控制电路就会让其他部分调整工作状态,保证输出的220V交流电还是稳稳当当的。
咱们再从微观的角度来看一下。
在逆变器的电路里,有很多电子元件,像晶体管之类的。
这些电子元件就像是一个个小士兵,它们按照既定的规则(电路原理)在那里跑来跑去,传递着电信号。
每个小士兵都有自己的任务,有的负责让电流变大,有的负责让电流改变方向,大家齐心协力,才让直流电成功地变成了220V交流电。

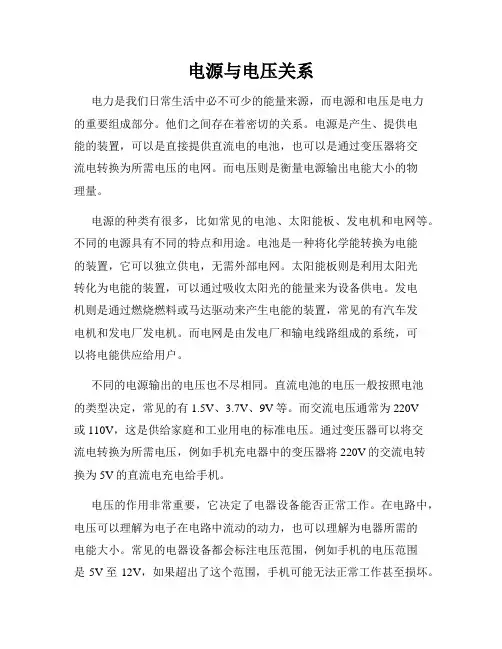

电源与电压关系电力是我们日常生活中必不可少的能量来源,而电源和电压是电力的重要组成部分。
他们之间存在着密切的关系。
电源是产生、提供电能的装置,可以是直接提供直流电的电池,也可以是通过变压器将交流电转换为所需电压的电网。
而电压则是衡量电源输出电能大小的物理量。
电源的种类有很多,比如常见的电池、太阳能板、发电机和电网等。
不同的电源具有不同的特点和用途。
电池是一种将化学能转换为电能的装置,它可以独立供电,无需外部电网。
太阳能板则是利用太阳光转化为电能的装置,可以通过吸收太阳光的能量来为设备供电。
发电机则是通过燃烧燃料或马达驱动来产生电能的装置,常见的有汽车发电机和发电厂发电机。
而电网是由发电厂和输电线路组成的系统,可以将电能供应给用户。
不同的电源输出的电压也不尽相同。
直流电池的电压一般按照电池的类型决定,常见的有1.5V、3.7V、9V等。
而交流电压通常为220V或110V,这是供给家庭和工业用电的标准电压。
通过变压器可以将交流电转换为所需电压,例如手机充电器中的变压器将220V的交流电转换为5V的直流电充电给手机。
电压的作用非常重要,它决定了电器设备能否正常工作。
在电路中,电压可以理解为电子在电路中流动的动力,也可以理解为电器所需的电能大小。
常见的电器设备都会标注电压范围,例如手机的电压范围是5V至12V,如果超出了这个范围,手机可能无法正常工作甚至损坏。
因此,在使用电器设备时,我们必须确保输入电压与设备所需电压相匹配。
除了电压的大小,电压的稳定性也很重要。
稳定的电压可以保证电器设备的正常运行。
对于一些对电压要求较高的设备,如计算机、医疗器械等,一旦电压不稳定,可能会导致设备性能下降甚至损坏。
因此,电源必须具备稳压功能,保持输出电压的稳定性。
电源与电压的关系还体现在节能方面。
随着绿色环保理念的普及,节能成为了电力行业的重要目标。
一方面,优化电源设计可以减少能量的损耗,提高电源的能效。
另一方面,调整电压水平可以降低电力损耗。
交流220v功率计算公式交流电系统中的220V是最为常见的,它的功率也是我们探讨的重点。
明确功率的计算方法,有助于把握设备的运行效率,改善工作效率。
例如,在频繁的开关灯的场景下,知道功率的计算方法,即可知道功率的消耗情况,从而及时调整电源的负荷。
220V交流电功率的计算公式可以通过U×I×cosφ来计算,其中,U代表电压,I代表电流,而cosφ为功率因数,即功角。
功率因数cosφ,指的是与功率的大小有关的电压和电流之间的关系,即电功率和电压乘以电流的标准功率(即,功率因数为1时的功率)之比。
了解功率的计算方法,必须先详细了解功率的概念,其英文单词为power,也有电功率的意思。
电功率的英文全称叫electrical power,它指的是在给定时,一定电压潮流因数下,从电源传送电能到负荷中所需要花费的功率。
电功率计算公式为 P=U×I×cosφ,可见,我们要算功率,则必须先知道它的两个因素即电压U和电流I。
电压的概念可以看作是电源因此而产生的压力,也可以看作是电动势,它类似于在水力发电厂中的水位,只要水位高,就表明了水压强大,电动势也就越大,所以电压的单位是伏特(V)。
电流的概念则是指一定时间内,电子通过路径的流动量,它类似于水中的流速,只要流速大,就表明了水量大,电流也就越大。
因此,电流的单位是安培(A)。
功率因数cosφ则指的是与功率的大小有关的电压和电流之间的关系,它可以分为正、负两种,正功率表示正向消耗功率,负功率表示反向发出功率。
那么220V交流电功率的计算,就需要同时考虑电压U,电流I和功率因数cosφ三个量的影响,因此,在计算时,应根据实际情况,精准计算,以准确得出结果为准。
对于220V交流电功率的计算,实际上也只要把电压乘以电流的积就可以得出结果,但这样得出的功率只是理论上的值,它仅仅是针对某种特定情况时的功耗,并不是实际运行情况时设备真正消耗的功率。

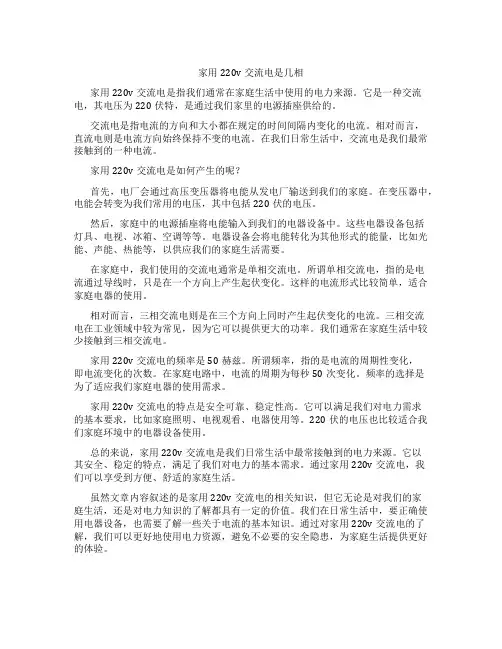

家用220v交流电是几相家用220v交流电是指我们通常在家庭生活中使用的电力来源。
它是一种交流电,其电压为220伏特,是通过我们家里的电源插座供给的。
交流电是指电流的方向和大小都在规定的时间间隔内变化的电流。
相对而言,直流电则是电流方向始终保持不变的电流。
在我们日常生活中,交流电是我们最常接触到的一种电流。
家用220v交流电是如何产生的呢?首先,电厂会通过高压变压器将电能从发电厂输送到我们的家庭。
在变压器中,电能会转变为我们常用的电压,其中包括220伏的电压。
然后,家庭中的电源插座将电能输入到我们的电器设备中。
这些电器设备包括灯具、电视、冰箱、空调等等。
电器设备会将电能转化为其他形式的能量,比如光能、声能、热能等,以供应我们的家庭生活需要。
在家庭中,我们使用的交流电通常是单相交流电。
所谓单相交流电,指的是电流通过导线时,只是在一个方向上产生起伏变化。
这样的电流形式比较简单,适合家庭电器的使用。
相对而言,三相交流电则是在三个方向上同时产生起伏变化的电流。
三相交流电在工业领域中较为常见,因为它可以提供更大的功率。
我们通常在家庭生活中较少接触到三相交流电。
家用220v交流电的频率是50赫兹。
所谓频率,指的是电流的周期性变化,即电流变化的次数。
在家庭电路中,电流的周期为每秒50次变化。
频率的选择是为了适应我们家庭电器的使用需求。
家用220v交流电的特点是安全可靠、稳定性高。
它可以满足我们对电力需求的基本要求,比如家庭照明、电视观看、电器使用等。
220伏的电压也比较适合我们家庭环境中的电器设备使用。
总的来说,家用220v交流电是我们日常生活中最常接触到的电力来源。
它以其安全、稳定的特点,满足了我们对电力的基本需求。
通过家用220v交流电,我们可以享受到方便、舒适的家庭生活。
虽然文章内容叙述的是家用220v交流电的相关知识,但它无论是对我们的家庭生活,还是对电力知识的了解都具有一定的价值。
我们在日常生活中,要正确使用电器设备,也需要了解一些关于电流的基本知识。

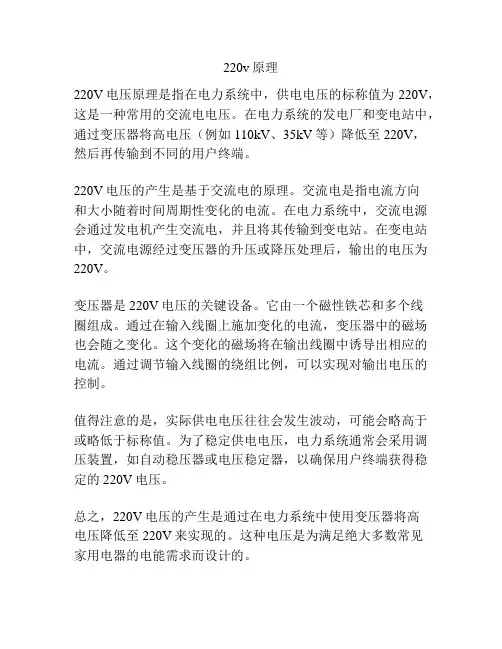

220v原理
220V电压原理是指在电力系统中,供电电压的标称值为220V,这是一种常用的交流电电压。
在电力系统的发电厂和变电站中,通过变压器将高电压(例如110kV、35kV等)降低至220V,
然后再传输到不同的用户终端。
220V电压的产生是基于交流电的原理。
交流电是指电流方向
和大小随着时间周期性变化的电流。
在电力系统中,交流电源会通过发电机产生交流电,并且将其传输到变电站。
在变电站中,交流电源经过变压器的升压或降压处理后,输出的电压为220V。
变压器是220V电压的关键设备。
它由一个磁性铁芯和多个线
圈组成。
通过在输入线圈上施加变化的电流,变压器中的磁场也会随之变化。
这个变化的磁场将在输出线圈中诱导出相应的电流。
通过调节输入线圈的绕组比例,可以实现对输出电压的控制。
值得注意的是,实际供电电压往往会发生波动,可能会略高于或略低于标称值。
为了稳定供电电压,电力系统通常会采用调压装置,如自动稳压器或电压稳定器,以确保用户终端获得稳定的220V电压。
总之,220V电压的产生是通过在电力系统中使用变压器将高
电压降低至220V来实现的。
这种电压是为满足绝大多数常见
家用电器的电能需求而设计的。

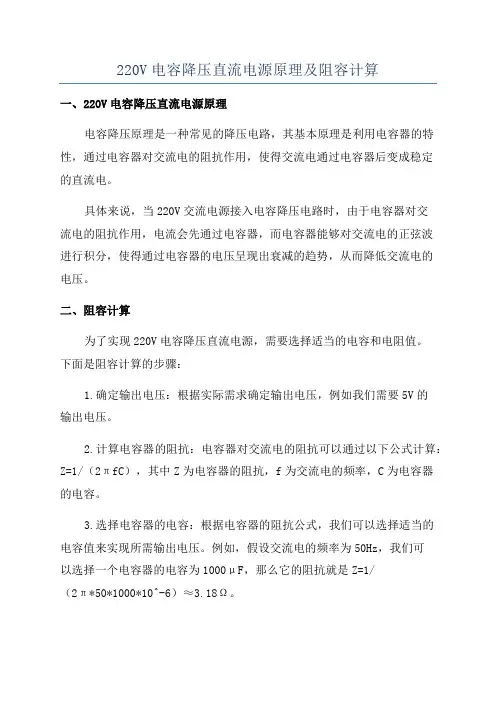

220V电容降压直流电源原理及阻容计算一、220V电容降压直流电源原理电容降压原理是一种常见的降压电路,其基本原理是利用电容器的特性,通过电容器对交流电的阻抗作用,使得交流电通过电容器后变成稳定的直流电。
具体来说,当220V交流电源接入电容降压电路时,由于电容器对交流电的阻抗作用,电流会先通过电容器,而电容器能够对交流电的正弦波进行积分,使得通过电容器的电压呈现出衰减的趋势,从而降低交流电的电压。
二、阻容计算为了实现220V电容降压直流电源,需要选择适当的电容和电阻值。
下面是阻容计算的步骤:1.确定输出电压:根据实际需求确定输出电压,例如我们需要5V的输出电压。
2.计算电容器的阻抗:电容器对交流电的阻抗可以通过以下公式计算:Z=1/(2πfC),其中Z为电容器的阻抗,f为交流电的频率,C为电容器的电容。
3.选择电容器的电容:根据电容器的阻抗公式,我们可以选择适当的电容值来实现所需输出电压。
例如,假设交流电的频率为50Hz,我们可以选择一个电容器的电容为1000μF,那么它的阻抗就是Z=1/(2π*50*1000*10^-6)≈3.18Ω。
4. 计算必要的电阻值:为了保证电容降压电路的工作稳定性,需要通过串联一个合适的电阻。
根据欧姆定律,我们可以通过以下公式计算所需的电阻值:R = (Vin - Vout) / Iout,其中Vin为输入电压,Vout为输出电压,Iout为输出电流。
5.选择电阻的阻值:根据所需输出电压和输出电流,我们可以选择合适的电阻阻值。
例如,假设输入电压为220V,输出电压为5V,输出电流为1A,那么电阻的阻值为R=(220-5)/1≈215Ω。
注意:在实际计算和选择电容和电阻时,还需要考虑一些其他因素,如功率损耗、电容和电阻的耐压等。
总结:220V电容降压直流电源利用了电容器的特性,通过对交流电的阻抗作用,使得交流电变成稳定的直流电。
阻容计算的关键步骤包括确定输出电压、计算电容器的阻抗、选择电容器的电容和计算必要的电阻值。
广州大学松田学院
《电力电子技术》课程设计
班 级: 12电气一班
姓 名: 陈哲楷 黄泽堃
学 号: 1207020135,36
指导教师: 许崇娟
撰写日期: 2014年10月28日
220V交流电转15V直流电电路设计
一、 设计目的。
本电路设计旨在将220V交流电转换成15V直流稳压电源。
二、 设计思路。
先将220V交流电变压成较低电压的交流电,经过桥式整流二极管将低压交流电整流将交流
电的下半周期翻转为正半周期,再经过电容滤波后进入三端稳压器稳压,最后输出得到一个
稳定的15V直流电源。
三、 各类元件的选择。
1、桥式整流二极管的选择:每个二极管的反向击穿电压必须大于变压后低压交流电的峰值,
理想状态下采用匝数比为12.2:1的变压器可将220V交流电转为 18V交流电,变压后交流电
的峰值u2=√2*18=25.46V。 1N5401的反向击穿电压为100V>25.46V,最高允许通过电流为
3A ,故采用4个1N5401构成桥式整流电路。
2、滤波电容的选择:选用原则RC>(3~5)T,经过整流之后T=0.01s,若选用负载R=1KΩ,
则C>(3~5)T/R=300~500uF。故选用容量为2000uF的电容C1作为滤波电容。
3、稳压元器件的选择:为了输出稳定的15V电压,而又能承受住最高约为25V的输入,
可选用三端正稳压器电路LM7815,它最高可以接入31V的电压,输出电流最高可达1A,
适用于该电路。
4、其它元器件的选择:
电容C2=0.33uF用于抵消输入长接线的电感效应,防止自激振荡。
电容C3=0.1uF用于改善负载的瞬态响应,消除高频噪声。
二极管D5,起续流作用,用于防止输入端短路时C3反向放电而损坏稳压器。1N4001的
反向击穿电压为50V>18-15V,适用于该电路。
四、 电路图的连接。
根据设计思路及选择的元器件在软件Multsim10.1进行连接得如下电路图:
其仿真效果如下图:
根据仿真效果图,可以看到最后的输出电压为14.929V,与目标15V的偏差为0.47%,偏差
很小,符合设计初衷。
五、 设计总结。
通过本次设计使自己了解到关于交流电转直流电的一些基本知识,同时也了解到了自己的不
足。由于知识有限,设计中可能存在一些错误,请老师多加指正。
