实验报告5v直流稳压电源设计姓名:吕彦贺段钰斌专业:电子信息科学与技术班级：电子六班2013年10月5号课题：220v交流电转５v直流电的电源设计电路实现功能：该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。
设计方案设计思路：考虑到直流电流电源。
我们用四个1N914四个晶体管构成桥式整流桥。
，将220V50Hz的交流电转换为直流电。
以电容元件进行整流。
因为我们要输出5V的电压，所以选用7805。
设计原理连接图：一、变压器变压220V交流电连一个降压变压器把电压值降到9V左右二、整流桥根据图，输出的平均电压值0()201sin ()AV U d πωτωτπ=⎰即：0()20.9AV U U =二、 电容滤波本设计我们使用电容滤波，滤波后，输出电压平均值增大，脉动变小。
C 越大， RL 越大，τ越大，放电越慢，曲线越平滑，脉动越小。
三、直流稳压因为我们要输出5V的电压，所以选用LM7805三端稳压器件四、总电路这里应用protuce绘制总设计图五、实验所需元器件万用板一个，1N914晶体管四个，（220伏至8伏）交流变压器一个，电解电容220μF一个，电解电容100μF一个，电容0.1F两个，LM7805三端稳压器一个。
电烙铁一个，松香若干，锡丝若干~~培养幼儿良好生活习惯的研究开题报告一、问题的提出（一）课题研究的背景和意义幼儿期是人的一生身心发展尤其大脑结构和机能发展最为旺盛的时期，更是良好生活习惯形成的关键期。
《幼儿园教育指导纲要》在健康领域中明确提出:幼儿要养成良好的生活、卫生习惯，有基本的生活自理能力。
幼儿期良好生活习惯的养成对人的一生影响巨大，这是由于这个时期孩子的心理特点所决定的。
这一时期一旦养成良好的生活习惯，能让孩子终生受益。
在20世纪30年代，成人们整日为温饱问题奔波忙碌，孩子们也非常积极地设法为家庭生活做出自己的贡献。
“穷人的孩子早当家”，在那个时代，他们必须具有自理能力，他们还不得不帮助父母取得经济收入。
5V直流稳压电源设计说明一、引言直流稳压电源是电子设备的基本组成部分之一，其主要功能是将交流电转换为直流电，并提供稳定的电压输出。
5V直流稳压电源常被应用于各种电子产品中，如手机、数码设备、嵌入式系统等。
本文将对5V直流稳压电源的设计进行详细说明。
二、设计需求1.输出电压为5V，电流大于等于1A。
2.稳压范围在±2%以内。
3.起始电源电压为220V交流电。
4.设计尺寸紧凑，适合应用于各种电子设备中。
5.安全可靠，具备过压、过流、过温保护功能。
三、设计原理1.整流滤波：电源输入端接入变压器，将220V交流电转换为较低电压的交流电，然后通过整流电路将交流电转换为直流电。
整流电路一般采用桥式整流电路，通过四个二极管将交流电改为单向的直流电。
接下来需要对直流信号进行滤波，以去除残留的交流成分。
滤波电路通常采用电容滤波，将变化较大的直流电压变为更为稳定的直流电压。
2.稳压电路：在滤波后的直流电压上接入稳压电路，以确保输出电压的稳定性。
常用的稳压电路有线性稳压和开关稳压两种。
-线性稳压：线性稳压电路采用功率晶体管或集成电路，通过调节电路中的稳压元件的工作状态，来实现对输出电压的稳定。
线性稳压的优点是设计简单，成本低，但效率较低，热量较多。
-开关稳压：开关稳压电路采用开关元件，通过周期性开关来控制直流电压的波形，从而实现对输出电压的调节。
开关稳压的优点是效率高，体积小，热量少，但设计复杂一些。
3.保护电路：为了确保电源的安全可靠性，需要设计适当的保护电路，包括过压保护、过流保护和过温保护。
-过压保护：添加过压保护电路，当输出电压超过预设范围时，电路可以自动切断输出。
-过流保护：添加过流保护电路，当输出电流超过额定值时，电路可以自动切断输出，避免损坏电子设备。
-过温保护：添加过温保护电路，当电源温度超过安全工作范围时，电路可以自动切断输出，防止发生短路、火灾等危险情况。
四、设计步骤1.根据需求确定稳压电路的类型，线性稳压或开关稳压。
![[毕业设计精品] 设计一个能输出±12V±9V±5V的直流稳压电源](https://img.taocdn.com/s1/m/cf826039ccbff121dd368347.png)
目录第1章绪论 (5)1.1 直流稳压电源的发展 (5)1.2 直流电源的作用 (5)1.3 直流电源对大学生的意义 (7)1.4 设计思路 (5)第2章设计目的及其设计要求与技术指标 (8)2.1 设计目的 (8)2.2 设计要求和技术指标 (8)第3章理论分析 (9)3．1 电源原理构成 (9)3.2 理论分析 (9)第4章具体设计内容绪论 (12)4.1 电源电路原理框图 (12)4．2 单元电路设计 (11)4.2.1 电源变压器 (11)4.2.2 整流电路 (13)4.2.3 滤波电路 (12)1) 电容滤波电路 (13)2) 电感滤波电路 (14)4.2.4 集成稳压器 (14)4.3 元件的选定 (15)4．3．1 参数计算说明 (17)4.3.2 元件选择绪论 (18)1）、变压器的选择 (16)2）、整流管及滤波电容的选择 (16)3）、集成稳压器的选择 (17)4.4 电路设计图 (17)4.5 稳压电源的性能指标 (18)第5章电路的调试与检测 (22)5.1 静态调试 (20)5.2 动态调试 (20)5.2.1 稳压电源的性能指标的测试 (20)5.2.2 误差分析 (22)5.3 调试注意事项 (24)第6章结论 (26)第7章心得体会 (26)参考文献 (28)附录A 元件清单 (29)第1章绪论1.1直流稳压电源的发展1955年美国的科学家罗那（G.H.Royer）首先研制成功了利用磁芯的饱和来进行自激振荡的晶体管直流变换器。
此后，利用这一技术的各种形式不断地被研制和涌现出来，从而取代了早期采用的寿命短、可靠性差、转换效率低的旋转和机械振子示换流设备。
由于晶体管直流变换器中的功率晶体管工作在开关状态，所以由此而制成的稳压电源输出的组数多、极性可变、效率高、体积小、重量轻，因而当时被广泛地应用于航天及军事电子设备。
由于那时的微电子设备及技术十分落后，不能制作出耐压高、开关速度较高、功率较大的晶体管，所以这个时期的直流变换器只能采用低电压输入，并且转换的速度也不能太高。

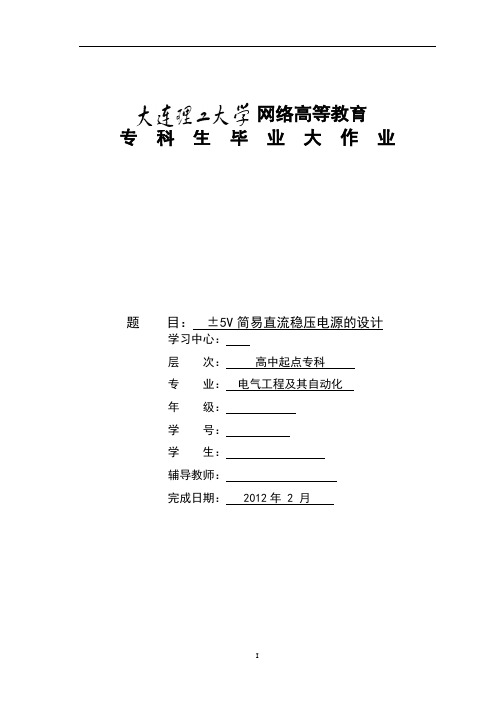

网络高等教育专科生毕业大作业题目：±5V简易直流稳压电源的设计学习中心：层次：高中起点专科专业：电气工程及其自动化年级：学号：学生：辅导教师：完成日期： 2012年 2 月内容摘要本文主要论述了直流稳压电源的设计原理和实现方法。
直流稳压电源由变压器、整流电路、滤波电路和稳压电路四部分构成。
本次设计选用了串联稳压电源。
稳压电路部分采用了继承三段稳压芯片LM317M以及W7912。
通过接滑动变阻器从而实现了电压的可调。
我们又采用7805、7905输出正负5V的电源作为数字电压表的工作原理。
数字电压表部分采用常见的数字集成电路ICL7107,它不仅结构简单，而且测量精度高，能够满足设计要求。
关键词：直流稳压电源 LM317M 7805、7905 ICL7107内容摘要 (I)引言 (1)1 基本电路原理分析 (2)1.1 整体电路框图 (2)1.2 电路原理分析 (2)2 实验电路与元件参数选择 (6)2.1 实验电路 (6)2.2 元件介绍 (6)2.3 原件参数计算与选择 (7)3 总结 (9)参考文献 (10)由于不同的电子产品可能需要不同的电源，设计可调电源就会使需要不同电源的电子产品得到与之匹配的电源，从而使其能正常工作，使它的工作效率达到最高。
电源的优劣将会决定电子产品的使用寿命，因此，我们需要的是高质量的直流电源。
交流电网220V的电压通过电源变压器将变为需要的电压值，然后通过整流电路将交流电压变成脉动的直流电压。
由于此脉动的直流电压还含有较大的纹波，必须通过滤波电路加以滤波，从而得到平滑的直流电压。
但这样的电压还是会随电网电压波动、负载和温度等的变化而变化。
因而在整流、滤波电路之后，还须接稳压电路，保证输出的直流电压稳定。
直流稳压电源又称直流稳压器。
它的供电电压大都是交流电压，当交流供电电压的电压或输出负载电阻变化时，稳压器的直接输出电压都能保持稳定。
稳压器的参数有电压稳定度、纹波系数和响应速度等。

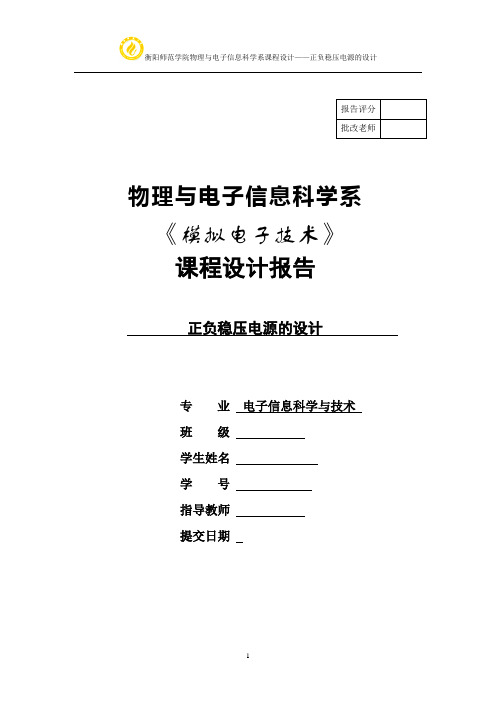

衡阳师范学院物理与电子信息科学系课程设计——正负稳压电源的设计1物理与电子信息科学系《模拟电子技术》 课程设计报告正负稳压电源的设计专 业 电子信息科学与技术 班 级 学生姓名 学 号 指导教师 提交日期衡阳师范学院物理与电子信息科学系课程设计——正负稳压电源的设计2目 录第一部分 设计任务与要求 .................................................................................................. 3 1.1 设计任务 ....................................................................................................................... 3 1.2 设计要求 ..................................................................................................................... 3 第二部分 设计方案 .............................................................................................................. 3 2.1 方案说明 ..................................................................................................................... 3 2.2 电路图 ......................................................................................................................... 3 第三部分 电路设计与器件选择 .......................................................................................... 4 3.1 整流电路 ..................................................................................................................... 4 3.2 滤波电路 ..................................................................................................................... 5 3.3 稳压电路 ..................................................................................................................... 5 第四部分 工具与元件 .......................................................................................................... 6 4.1 工具清单 ..................................................................................................................... 6 4.2 元件清单 ....................................................................................................................... 6 第五部分 焊接与测量 .......................................................................................................... 7 5.1 电路焊接 ..................................................................................................................... 7 5.2 电路调试 ..................................................................................................................... 7 5.2.1 调试步骤 ............................................................................................................. 7 5.2.2 故障分析及处理 ................................................................................................. 7 5.3 参数测量 ..................................................................................................................... 8 课程设计总结 ........................................................................................................................ 15 参考文献 .. (15)第一部分 设计任务与要求衡阳师范学院物理与电子信息科学系课程设计——正负稳压电源的设计31.1.设计任务设计一个输出为正负5V 的直流稳压电源。

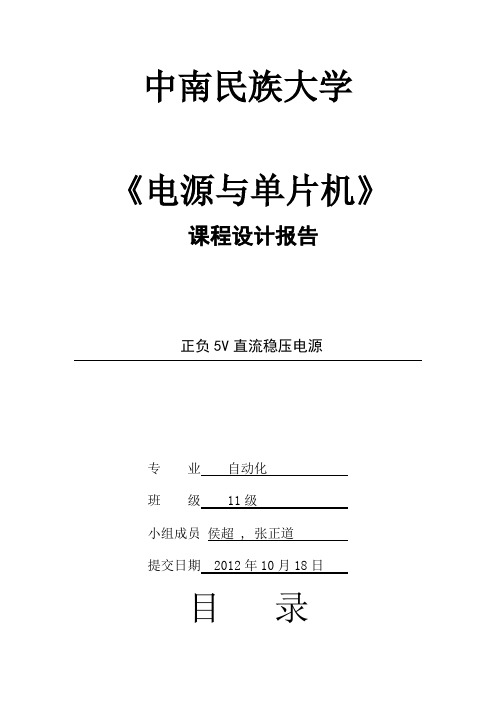

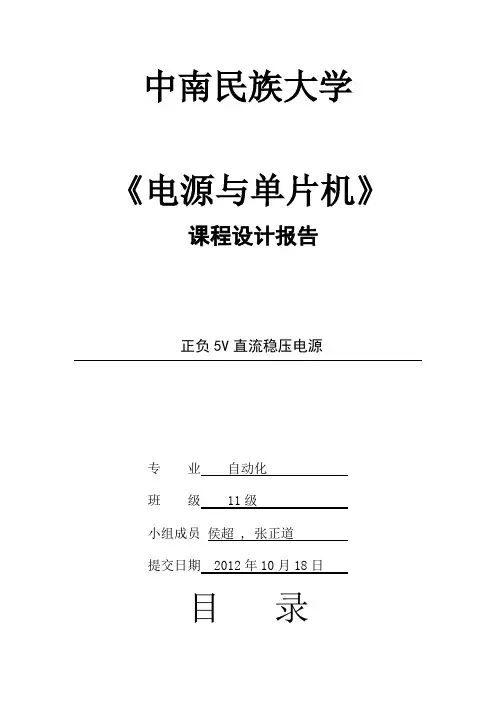

中南民族大学《电源与单片机》课程设计报告正负5V直流稳压电源专业自动化班级 11级小组成员侯超 , 张正道提交日期 2012年10月18日目录设计并制作一个±5V简易的直流稳压电源1.2 设计要求1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2．学会直流稳压电源的设计方法和性能指标测试方法。
3．培养实践技能，提高分析和解决实际问题的能力。
4．设计并制作一个连续可调直流稳压电源，主要技术指标要求：输入电压：交流220V输出电压：直流±5V（2）整流：降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。
（3）滤波：脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。
（4）稳压：滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。
（5）保护：过压和过流保护，限流保护电路和截流保护电路或利用稳压管的反向击穿稳压进行过压保护。
2.2实物图（1）.正面（2）.反面第三部分电路设计与器件选择3.1模块结构与方框图直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成，见图1。
图1 直流稳压电源原理3.2 器件选择（1）电源变压器：是降压变压器，它将电网220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
（2）整流滤波电路：利用单向导电元件二极管，把50Hz 的正弦交流电变换成脉动的直流电；而由于电抗元件在电路中具有储能作用，并联的电容器C 在电源供给的电压升高时能把部分能量储存起来，而当电源电压降低时，就能把电场能量释放出来，使负载电压比较平滑，电容C 具有平波的作用。
整流滤波电路的结构如下图2所示。
220V 交流电压经变压器降压后，其次级电压变为U2。
5v简易直流稳压电源仿真设计学号： 10463307常州大学毕业设计（论文）（2014届）题目正负5V简易直流稳压电源的设计学生蔡淳淳学院怀德学院专业班级电气 101校内指导教师强浩专业技术职务讲师校外指导老师专业技术职务二○一四年六月摘要电源作为电气、电子设备必不可少的能源供应部件，其需求日益增多，并且对电源的功能、稳定性等各项指标也要求更高。
对电源的研究和开发已经成为新技术、新设备开发的重要环节，它对推动科技发展起着重要作用。
本文主要采用三端式稳压电路进行直流简易稳压电源的设计。
首先，将输入的220V，50Hz交流电通过变压器降为设备需要的电压25V，然后用全桥整流和滤波电路进行整流和纹波处理，对于输出的直流电压采用三端稳压电路获得稳定的直流电压。
通过相关知识可计算出电路中各个器件的参数，使电路性能达到设计要求的电压，电流等各种指标。
利用proteus仿真软件对所设计的电路进行仿真调试，使设计达到要求。
集成稳压器具有体积小、重量轻、安装和调试方便、可靠性和稳定性高等优点。
关键词：电源；稳压；整流；滤波AbstractPower as energy supply part of electrical, electronic equipment is essential, the demand is increasing, and each index function, stability of power demand higher.Research and development of power supply has become an important link in the development of new technology, new equipment, it plays an important role in promoting the development of science and technology. First, the input 220V, 50Hz alternating current through a voltage transformer device requires reduced 25V, then full bridge rectifier circuit for rectifying and smoothing processing and the ripple, the output DC voltage of a three-terminal voltage regulator circuit to obtain a stable DC voltage.through the relevant knowledge can calculate the parameters of each device in the circuit, the circuit performance meet the design requirements of the voltage, current and other parameters. Simulation of the designed circuit by using Proteus simulation software, make the design meet the requirements.Integrated voltage regulator has the advantages of small volume, light weight,convenient installation and debugging, high reliability and stability.Key Words：The power supply；voltage rectifier filter目录摘要 (2)Abstract........................................................................................................................... I I 第一章绪论 (5)1.1 课题的研究背景及意义 (5)1.2 电源的应用和发展现状 (5)1.3 直流稳压电源概述 (6)1.4 本文研究的主要内容 (7)第二章电源方案设计 (8)2.1 设计的目的和任务 (8)2.1.1 设计的目的 (8)2.1.2 设计的任务 (8)2.2 设计的思路 (8)2.3 设计的电路选择 (9)第三章硬件设计 (13)3.1 电源变压器 (13)3.2 整流电路 (13)3.3 滤波电路 (17)3.4 稳压电路 (19)3.4.1 串联反馈式稳压电路 (19)3.4.2 三端固定式集成稳压器 (21)3.4.3集成稳压器的参数关系 (24)第四章PROTEUS仿真设计 (25)4.1 Protues简介 (25)4.3性能测试 (27)4.3.1测试指标 (27)4.3.2测试方法 (29)第五章结论与展望 (31)参考文献 (32)致谢 (33)1 绪论1.1 课题的研究背景及意义随着时代的进步，电子技术的飞速发展，电子设备在人们的生活和生产中起到了越来越重要的作用，许多的电子设备对电源也提出了更高的要求。
网络教育学院《电源技术》课程设计题目：±5V简易直流稳压电源的设计学习中心：福建将乐奥鹏学习中心层次：高起专专业：电力系统自动化技术＿＿学号：201011845445学生：杨小勤指导教师：孟大鹏完成日期：2012.8.15内容摘要根据课设规定，以单相桥式整流及三端集成稳压器为主，设计一台具有实用价值的小容量简易±5V直流稳压电源具体设计要求为：容量：5W，输入电压：交流220V，输出电压：直流±5V，输出电流：1A，控制面板上应有：显示电压值的电压表、电源开关、输出电压的接线端钮、带电指示灯等目录内容摘要 (I)引言 ························································································· - 1 -一、±5V简易直流稳压电源相关参数 ···················································· - 2 -二、常用的直流稳压电源的分类及各自适用范围······································ - 2 -2.1．化学电源…………………………………………………………………….2.2．线性稳定电源2.3．开关型直流稳压电源2.3.1AC/DC电源2.3.2 DC/DC电源2.3.3 通信电源2.3.4 电台电源2.3.5 模块电源2.3.6 特种电源三、直流稳压电源的组成框图及工作原理··············································· - 3 -3.1．直流稳压电源的组成 ·································································· - 3 -3.2．直流电源各部分原理 ··············································错误!未定义书签。
5V直流稳压电源设计说明1.引言在电子设备中，直流电源是不可或缺的部分，能够为电路提供所需的稳定电压。
本次设计的是一款输出电压为5V的直流稳压电源，适用于一些低功率的电子设备。
2.设计要求根据设计要求，本次直流稳压电源需要满足以下要求：-输出电压为5V；-最大输出电流为1A；-输入电压范围为12V~15V；-稳压精度为±5%。
3.设计原理本次设计采用线性稳压器的设计原理。
稳压器由一对二极管-电容滤波电路和一个线性稳压芯片组成。
电源的输入电压经过二极管-电容滤波电路进行滤波，然后通过线性稳压芯片进行稳压，最后输出5V的直流电压。
4.电路设计a.输入滤波电路：为了确保电源的稳定性，使用两个二极管和两个电容组成滤波电路。
二极管具有整流和保护电路不受反向电压的作用，电容则可以平滑电源波动，提供稳定的电流。
b.线性稳压芯片：为了实现稳定的输出电压，选择一款适合的线性稳压芯片。
根据要求，本设计选择LM7805芯片，该芯片能够输出稳定的5V 电压。
c.输出滤波电路：为了进一步减少输出电压的波动，可以使用一个电感和一个电容组成滤波电路。
电感可以消除输入电源噪声，电容可以平滑输出电压。
这样可以得到稳定的5V直流电压。
5.具体参数计算根据输入和输出的电压要求，需要进行一些参数的计算。
假设输入电压为Vin，输出电压为Vout，负载电流为Iload。
在本次设计中，Vin范围为12V~15V，Vout为5V，Iload最大为1A。
a. 电流计算：线性稳压芯片的负载电流为Iload，所以需要确保芯片的最小能力大于Iload。
根据芯片的数据手册可以得到，LM7805芯片的最小能力为1.5A，大于Iload，符合要求。
b. 散热计算：由于线性稳压芯片会产生一定的热量，在设计中需要考虑散热问题。
首先需要计算芯片的功率损耗，即Pd=(Vin-Vout)×Iload。
然后根据芯片的热阻和最大工作温度，计算散热一定的散热器面积。

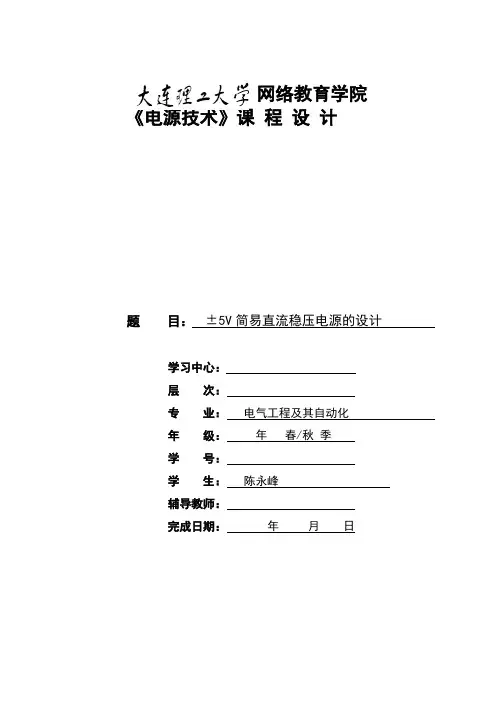

网络教育学院《电源技术》课程设计题目：±5V简易直流稳压电源的设计学习中心：层次：专业：电气工程及其自动化年级：年春/秋季学号：学生：陈永峰辅导教师：完成日期：年月日内容摘要根据课设规定，设计并制作有一定输出电压调节范围和功能的数控直流稳压电源。
可用于输出直流电压调节范围5~15V，纹波小于10mV输出电流为止500m A.稳压系数小于0.2。
直流电源内阻小于0.5Ω。
输出直流电压能步进调节，步进值为1V。
由“+”、“-”两键分别控制输出电压步进增的减。
该简易直流稳压电源主要包括三大部分：1.数控部分，即通过数字电路调节控制稳压电源、2.D/A变换器3.可调稳压电源。
具体工作原理为：通过数字控制部分控制可逆二进制计数器，再由二进制计数器的输出输入到D/A变换器，经D/A变换器转换成相应的电压，此电压经过放大到合适的电压值后，去控制稳压电源的输出，使稳压电源的输出电压以1V的步进值增或减。
目录内容摘要 (I)引言 (1)一、简易直流稳压电源相关参数 (2)二、简易直流稳压电源工作原理 (2)三、简易直流稳压电源电路设计 (2)3.1．整流、滤波电路 (2)3.2．可调稳压电路 (4)3.3．D/A转换器电路 (4)3.4．数字控制电路 (5)3.5．辅助电源电路 (6)四、简易直流稳压电源的相关调试 (6)4.1．辅助电源的安装调试 (6)4.2．单脉冲及计数器调试 (7)4.3．D/A变换器电路调试 (7)4.4．可调稳压电源部分调试 (7)参考文献 (8)引言在电子电路和电气设备中，通常都需要电压稳定的直流电源供电，直流电源。
当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。
大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。
当然这些电源电路的样式、复杂程度千差万别。
超级计算机的电源电路本身就是一套复杂的电源系统。
网络高等教育专科生毕业大作业题目：±5V简易直流稳压电源的设计学习中心：层次：高中起点专科专业：电气工程及其自动化年级：学号：学生：辅导教师：完成日期： 2012年 2 月内容摘要本文主要论述了直流稳压电源的设计原理和实现方法。
直流稳压电源由变压器、整流电路、滤波电路和稳压电路四部分构成。
本次设计选用了串联稳压电源。
稳压电路部分采用了继承三段稳压芯片LM317M以及W7912。
通过接滑动变阻器从而实现了电压的可调。
我们又采用7805、7905输出正负5V的电源作为数字电压表的工作原理。
数字电压表部分采用常见的数字集成电路ICL7107,它不仅结构简单，而且测量精度高，能够满足设计要求。
关键词：直流稳压电源 LM317M 7805、7905 ICL7107内容摘要 (I)引言 (1)1 基本电路原理分析 (2)1.1 整体电路框图 (2)1.2 电路原理分析 (2)2 实验电路与元件参数选择 (6)2.1 实验电路 (6)2.2 元件介绍 (6)2.3 原件参数计算与选择 (7)3 总结 (9)参考文献 (10)由于不同的电子产品可能需要不同的电源，设计可调电源就会使需要不同电源的电子产品得到与之匹配的电源，从而使其能正常工作，使它的工作效率达到最高。
电源的优劣将会决定电子产品的使用寿命，因此，我们需要的是高质量的直流电源。
交流电网220V的电压通过电源变压器将变为需要的电压值，然后通过整流电路将交流电压变成脉动的直流电压。
由于此脉动的直流电压还含有较大的纹波，必须通过滤波电路加以滤波，从而得到平滑的直流电压。
但这样的电压还是会随电网电压波动、负载和温度等的变化而变化。
因而在整流、滤波电路之后，还须接稳压电路，保证输出的直流电压稳定。
直流稳压电源又称直流稳压器。
它的供电电压大都是交流电压，当交流供电电压的电压或输出负载电阻变化时，稳压器的直接输出电压都能保持稳定。
稳压器的参数有电压稳定度、纹波系数和响应速度等。
此次的课程设计，要求输出±5V稳定电压。
要能顺利完成这一设计，需要不仅熟悉了解课本上的知识，还要学会将理论知识应用到实践中，利用书籍资料来帮助自己。
本文设计要求的技术参数和设计要求：容量：5W输入电压：交流220V输出电压：直流±5V输出电流：1A1 基本电路原理分析1.1 整体电路框图图1-1 直流稳压电源的原理框图和波形变换整体电路由以下四部分构成：电源变压器：将交流电网电压U1变为合适的交流电压U2。
整流电路：将交流电压U2变为脉动的直流电压U3。
滤波电路：将脉动直流电压U3转变为平滑的直流电压U4。
稳压电路：当电网电压波动及负载变化时,保持输出电压Uo的稳定。
1.2 电路原理分析本次设计首先采用变压器把220V交流电变成所需要的电压。
利用二极管的单向导电性，可以设计出把交流电变成直流电的电路；再根据电容的滤波作用，输出纹波较小的直流电，从而得到平滑的直流电压；最后通过稳压块的稳压作用，就可以得到输出稳定的直流电。
由输出电压U0、电流I0确定稳压电路形式。
通过计算极限参数(电压、电流和功率)选择器件有稳压电路所要求的直流电压(Ui)、直流电流(Ii)输入确定整流滤波电路形式,选择整流二极管及滤波电容并确定变压器的副边电压Ui的有效值、电流Ii(有效值)即变压器功率。
由电路的最大功耗工作条件确定稳压器、扩流功率管的散热措施。
在电子电路中，通常需要电压稳定的直流电源供电，小功率稳压电源一般是由电源变压器、整流、滤波和稳压四部分电路组成。
下面分别就稳压电源的四个组成部分分别分析其原理。
(1)电源变压器电源变压器的作用是将电网220V的交流电压变换成整流滤波电路所需的低电压。
根据设计要求，输出最大电源为+10V/1A，因此，输出的最大功率为10W。
另外，为了输出正、负电压，考虑到每个稳压集成块的压降为3V左右，所以可以选择220V/±16V / 10W的变压器。
(2)整流电路整流电路一般由单项导电性的二极管构成，经常采用单项半波、单项全波和单向桥式整流电路。
如图2-2所示的整流电路为应用广泛的桥式整流电路。
电路中采用了4个二极管，组成三项桥式整流电路。
整流过程中，4个整流管轮流导通，无论正半周还是负半周，流过负载的电流方向一致，形成全波整流，将变压器处的交流电压变成了脉动直流电压。
图1-2 整流电路整流电路的参数如下：输出电压平均值：22)(9.022U U U AV o ≈=π输出电流平均值：LL AV o AV o R U R U I 2)()(9.0≈= 平均整流电流：LAV D R U I 2)(45.0≈ 最大反向电压：22U U RM =整流二极管的选择：LF R U I 21.145.0>， 221.1U U R > （3）滤波电路交流电经整流电路后可变为脉动直流电，但其中含有较大的交流分量，为使设备上用纯净的交流电，还必须用滤波电路滤除脉动电压中的交流成分。
常见的滤波电路有：电容滤波电路、电感滤波电路、电感电容滤波电路以及∏型滤波电路。
在此电路中，由于电容滤波电路电路较为简单、且能得到较好的效果，故选用此电路。
在加入电容滤波电路后，由于电容是储能元件，利用其充放电特性，使输出波形平滑，减少脉动成分，以达到滤波的目的。
为了使滤波效果更好，可选用大容量的电容为滤波电容。
因为电容放电的时间常数越大，放电过程越慢，脉动成分越少，同时使得电压更高。
滤波电容一般选几十至几千微法的电解电容， 一般选取2)5~3(TC R l 。
图1-3滤波电路（4）稳压电路经过整流和滤波后得直流电压，会由于电网电压的波动以及负载电阻的变动而发生变化。
在绝大多数情况下，这种输出电压的变化波动显得太大，仍需进一步对其稳定，这就需要采用稳压电路。
目前常用的稳压电路有并联式稳压电路、串联稳压电路以及集成式稳压电路。
由于集成式稳压芯片具有较完善的短路和限流保护、过热保护和调整管安全工作区保护电路，因而工作是比较稳定的，电路图1-4 输出正电压电路图1-5 输出负电压电路也相对比较简单。
为了使电路正常工作，要求输入电压应比输出电压至少高出2.5V~3V 。
电路如图1-4、图1-5所示。
电容C1可防止自击振荡，还可抑制电源的高频脉冲干扰，一般取0.1~1uF 。
输出端电容C2可以改善负载的瞬态响应，消除电路的高频噪声，同时也具有消除自击振荡的作用。
2 实验电路与元件参数选择2.1 实验电路图2.1 实验电路图78和79系列分别是正电压和负电压串联稳压集成电路，体积小、集成度高、线性调整率和负载调整率高，在线性电源时代占领了很大市场。
LM7805为固定+5V输出稳压集成电路(采取特殊方法也可使输出高于5 V)，最大输出电流为1A，标准封装形式有TO-220、TO-263。
78和79系列集成电路应用相对固定，电路形式简单，只是正负直流电压输出时应注意变压器最小输出功率和最小输出电压，如图所示。
78系列和79系列稳压前后直流电压差为2～3V。
由于为正负双电源输出，稳压前后直流电压差应为5～6V2.2 元件介绍（1）三端集成稳压器集成稳压器具有输出电流大，输出电压高，体积小，可靠性高等优点，在电子电路中应用广泛。
集成稳压器的主要技术指标，包括额定输人电压、输出电压范围、输出电流范围、稳压系数和温度系数等等。
额定输人电压是指使直流稳压电源正常工作的输人直流电压的范围。
输出电压范围是指直流稳压电源能够稳定输出的直流电压范围。
如固定输出6V、9V、12V、15V等等。
连续可调的直流电源可在一定电压范围内输出，如集成稳压器CW138的输出电压可在一内连续可调。
输出电流范围是指直流稳压电源在正常工作条件下所允许输出的电流范围。
如由集成稳压器构成的直流稳压电源，最大输出电流为5A稳压系数是指当负载和环境温度不变时, 输出电压的相对变化量。
它是衡量直流稳压电源对电网电压即输人交流电压波动的适应能力，即稳压性能好坏的标志。
一般情况，其数值越小表明输出电压越稳定。
温度系数是指直流稳压电源的输入电压和负载均不变时，由于环境温度变化引起的输出电压变化量与温度变化量之比。
该系数越小，表明直流稳压电源受环境温度的影响也越小, 输出电压越稳稳压器L78、79系列集成稳压器是一种有广泛用途的三端集成稳压器。
W78系列三端集成稳压电路具有固定输出正电压，L79系列三端集成稳压电路具有固定输出负电压。
这两个系列稳压器都具有较完善的短路和限流保护、过热保护和调整管安全工作区保护电路，因而他的工作是比较可靠的。
字母后面的数字表示输出电压，电压等级：5V、6V、8V、12V、15V、18V、24V 。
如设计一个输出、的线性直流稳压电源，选择L7815、L7905。
三端固定稳压器注意事项：1）防止输入输出接反，损坏器件；2）防止稳压器浮地故障；3）如果输出电压|V0|〉7V，应接保护二极管4）输入电压不能超过Vimax78系列VImax=35V，79系列VImax=-35V5）输入电压必须大于VImin78系列，VImin≥7V，79系列，VImin≤-7V6）输出电流不能超过最大值IOmax7）加散热片（2）整流桥整流桥的作用是将交流电转变为直流脉动电压。
整流桥堆产品是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率整流桥在绝缘层外添加锌金属壳包封，增强散热。
最大整流电流从0.5A到100A，最高反向峰值电压从50V 到1600V。
一般整流桥命名中有3个数字,第一个数字代表额定电流;后两个数字代表额电压。
本实验用RS307，即额定电流3A，额定电压1000V。
2.3 原件参数计算与选择（1）稳压器要求输出+5V、-5V的直流电，选择选择L7805、L7905。
（2）变压器为了使电路正常工作，要求输入电压应比输出电压自少高出2.5V~3V ，且 22)(9.022U U U AV o ≈=π。
所以变压器的输出电压的平均值至少应为8V ，因此选择双8V/8W 的变压器。
（3）电容大小的选择对于滤波电容C 来说2)5~3(TC R L = ， 即s C R L 05.0~03.0=滤波电容一般选几十至几千微法的电解电容。
又因为输出最大电流为1A ，故可估算出RL 范围，取RL 为18Ω，求得C 约为2200uF 。
故电容C 选择2200u/25V 的电解电容。
电容C1一般取0.1~1uF ，在此取C1=0.33uF 。
电容C2一般取0.1uF ，C0应取0.22nF 。
3 总结交流电网220V的电压通过电源变压器将变为需要的电压值，然后通过整流电路将交流电压变成脉动的直流电压。
